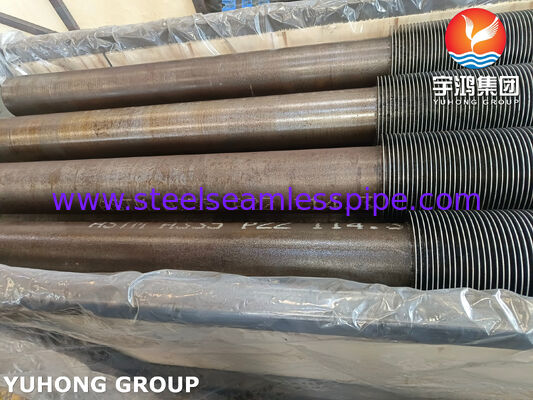

Tubes à ailettes soudées à haute fréquence ASTM A335 P22 pour économiseurs
Aperçu du produit
Les tubes à ailettes soudées à haute fréquence ASTM A335 P22 sont des tubes de transfert de chaleur conçus pour les économiseurs à haute température, les sections de récupération de chaleur des chaudières, les systèmes HRSG et les équipements industriels de récupération de chaleur perdue. Fabriqués avec untube en acier allié P22et des ailettes soudées en continu, ces tubes offrent une surface de transfert de chaleur externe considérablement plus grande que les tubes lisses, tout en maintenant des performances mécaniques et thermiques fiables dans des conditions d'exploitation exigeantes.
L'ASTM A335 P22 est un acier allié au chrome-molybdène contenant environ2,25 % de chrome et 1 % de molybdène. Sa résistance à haute température, sa résistance à l'oxydation et sa résistance à la dégradation thermique le rendent particulièrement adapté aux applications de chaudières et de récupération de chaleur où les tubes conventionnels en acier au carbone peuvent ne pas offrir une capacité de température suffisante.
Le procédé de soudage à haute fréquence crée une liaison métallurgique continue entre la bande d'ailette et la surface du tube. Cela permet un transfert de chaleur efficace des gaz de combustion chauds vers le fluide de travail à l'intérieur du tube, tout en maintenant une bonne résistance aux vibrations et aux cycles thermiques répétés.
Pour les applications d'économiseurs, les tubes à ailettes P22 HFW sont principalement utilisés pour récupérer la chaleur sensible des gaz d'échappement de la chaudière et la transférer à l'eau d'alimentation ou à un autre fluide de procédé. Cela réduit la consommation de carburant, améliore l'efficacité de la chaudière et abaisse la température des gaz de combustion évacués.
Pourquoi utiliser des tubes à ailettes P22 HFW dans les économiseurs ?
Les performances de transfert de chaleur de l'économiseur dépendent fortement de la surface disponible et de la température des gaz de combustion. Un tube à ailettes augmente la surface de transfert de chaleur externe sans nécessiter une augmentation proportionnelle de la longueur du tube ou de l'encombrement de l'équipement.
La combinaison dematériau de tube ASTM A335 P22 + construction à ailettes soudées à haute fréquenceoffre plusieurs avantages :
- Capacité de service à haute température
- Résistance améliorée à l'oxydation et à la dégradation thermique
- Surface de transfert de chaleur externe élevée
- Transfert de chaleur efficace côté gaz
- Forte fixation ailette-tube
- Bonne résistance aux cycles thermiques
- Adapté aux gaz de combustion de chaudière à haute température
- Conception compacte de l'économiseur
- Efficacité de récupération de chaleur améliorée
- Longue durée de vie en cas de conception et d'exploitation appropriées
Le P22 est particulièrement utile dans les sections d'économiseurs exposées à des températures de gaz de combustion relativement élevées ou à des conditions thermiques sévères.
Applications typiques
Les tubes à ailettes HFW ASTM A335 P22 sont principalement utilisés dans :
1. Économiseurs de chaudières
C'est l'application principale. Les tubes à ailettes récupèrent la chaleur des gaz de combustion de la chaudière et l'utilisent pour préchauffer l'eau d'alimentation de la chaudière avant que l'eau n'entre dans le système de production de vapeur.
2. Équipements de récupération de chaleur HRSG
Les tubes à ailettes P22 peuvent être utilisés dans certaines sections de récupération de chaleur à haute température desgénérateurs de vapeur à récupération de chaleur (HRSG)où des tubes en acier allié à haute température sont requis.
3. Chaudières de récupération de chaleur perdue
Les installations industrielles peuvent utiliser des tubes à ailettes HFW P22 pour récupérer l'énergie des flux d'échappement chauds générés par les fours, les équipements de procédé, les moteurs, les turbines et autres systèmes à haute température.
4. Chaudières de centrales électriques
Ils conviennent aux sections de transfert de chaleur des équipements de production d'énergie utilitaires et industriels où une résistance à haute température et une récupération de chaleur fiable sont requises.
5. Récupération de chaleur de procédés industriels
Les applications comprennent les raffineries, les installations pétrochimiques, chimiques, métallurgiques et autres usines industrielles nécessitant la récupération de chaleur des gaz d'échappement chauds.

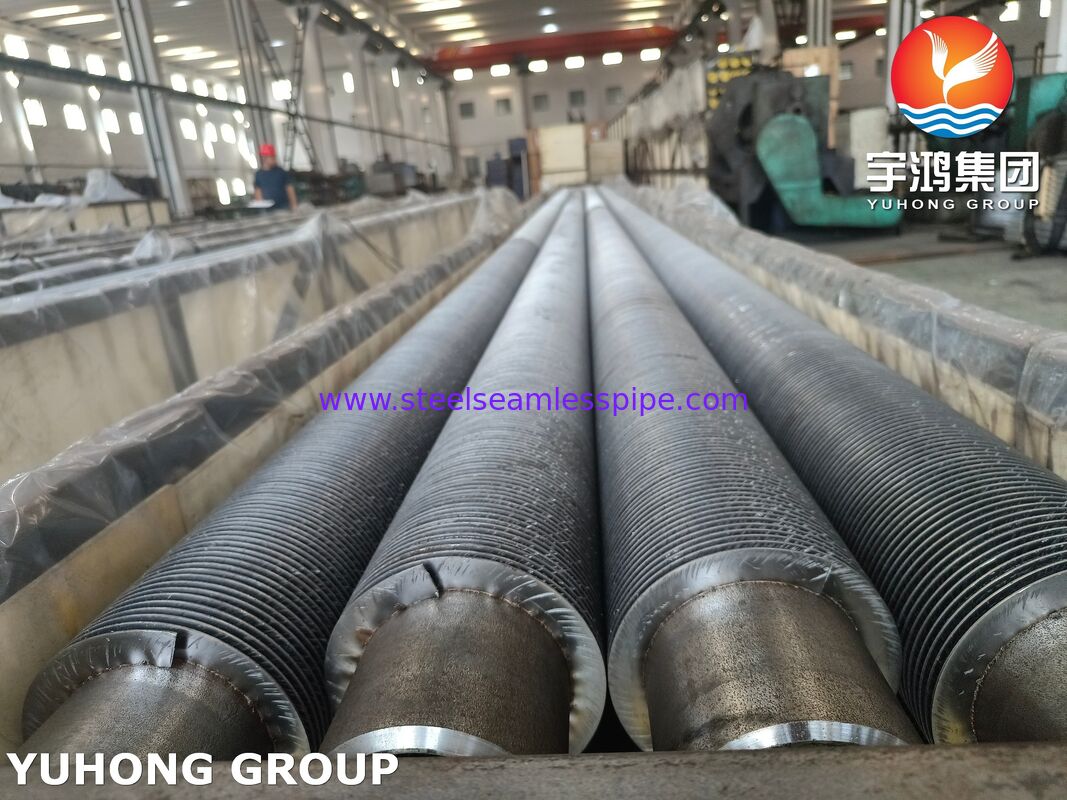

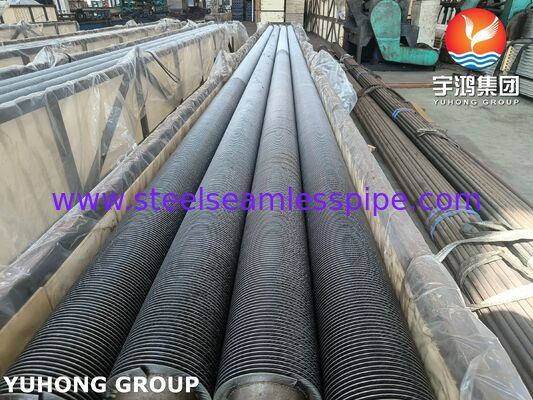

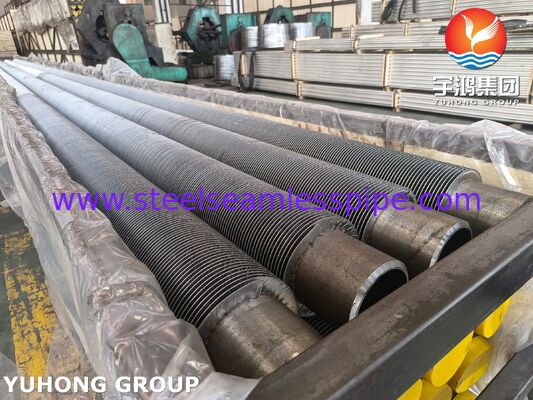

Construction typique
Un tube à ailettes HFW P22 se compose généralement de :
Tube en acier allié P22 → ailette soudée à haute fréquence → surface de transfert de chaleur à ailettes continues
L'ailette est soudée en continu à la paroi extérieure du tube à l'aide d'un procédé de soudage par résistance électrique à haute fréquence. Contrairement aux assemblages d'ailettes assemblés mécaniquement, la connexion soudée offre un chemin de transfert de chaleur solide et continu entre le tube et l'ailette.
Selon la conception de l'économiseur, les clients peuvent spécifier différentes combinaisons de :
- Diamètre extérieur du tube
- Épaisseur de paroi du tube
- Hauteur de l'ailette
- Épaisseur de l'ailette
- Pas de l'ailette
- Configuration de l'ailette
- Longueur ailetée
- Extrémités de tube nues
- Matériau de l'ailette
- Matériau du tube
- Exigences de soudage ailette-tube
Gamme de tailles de tubes courantes
Les dimensions finales doivent toujours être établies en fonction de la conception thermique de l'économiseur, des exigences de pression, de la vitesse du gaz, des conditions d'encrassement et des spécifications du projet applicables.
Les dimensions typiques des tubes comprennent :
| Paramètre |
Gamme courante |
| Diamètre extérieur du tube |
25–76 mm |
| Épaisseur de paroi du tube |
2,5–8,0 mm |
| Longueur ailetée |
1 000–12 000 mm |
| Hauteur de l'ailette |
8–30 mm |
| Épaisseur de l'ailette |
0,8–2,5 mm |
| Pas de l'ailette |
2,5–12 mm |
| Extrémités de tube nues |
50–300 mm ou selon dessin |
Des diamètres de tubes courants tels que25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm et 63,5 mmpeuvent être fabriqués en fonction de la conception de l'économiseur du client.
Ces valeurs représentent des plages de fabrication plutôt que des exigences dimensionnelles ASTM A335 fixes. Les dimensions exactes des tubes et des ailettes doivent être confirmées par rapport au dessin d'ingénierie approuvé et à la spécification d'achat.
Composition chimique ASTM A335 P22
L'ASTM A335 P22 est une nuance d'acier ferritique allié contenant du chrome et du molybdène pour un service à haute température.
| Élément |
Exigence typique ASTM A335 P22, % en poids |
| Carbone (C) |
0,05–0,15 |
| Manganèse (Mn) |
0,30–0,60 |
| Phosphore (P) |
≤ 0,025 |
| Soufre (S) |
≤ 0,025 |
| Silicium (Si) |
≤ 0,50 |
| Chrome (Cr) |
1,90–2,60 |
| Molybdène (Mo) |
0,87–1,13 |
La teneur en chrome améliore la résistance à l'oxydation et à la corrosion à haute température, tandis que le molybdène contribue à la résistance à haute température et à la résistance au fluage.
La composition chimique indiquée ci-dessus doit être vérifiée par rapport à l'édition applicable deASTM A335/A335Met au certificat de matériau spécifique fourni avec le produit.
Propriétés mécaniques de l'ASTM A335 P22
Les exigences mécaniques minimales typiques pour l'ASTM A335 P22 comprennent :
| Propriété |
Exigence |
| Résistance à la traction |
≥ 415 MPa |
| Limite d'élasticité |
≥ 205 MPa |
| Allongement |
≥ 30 % |
Les propriétés mécaniques réelles peuvent dépasser les valeurs minimales spécifiées en fonction des conditions de fabrication et du traitement thermique.
Pour les applications d'économiseurs, les performances du matériau à haute température sont particulièrement importantes car le tube est exposé à des fluctuations de température et à la pression tout en transférant la chaleur des gaz de combustion au fluide interne.
Procédé de soudage à haute fréquence
La bande d'ailette est fixée en continu au tube P22 à l'aide d'un procédé de soudage à haute fréquence.
Pendant le soudage, un courant électrique à haute fréquence produit un chauffage localisé à l'interface ailette-tube. Une pression est ensuite appliquée pour établir une connexion soudée continue.
Le procédé de fabrication comprend normalement :
- Préparation du tube P22
- Nettoyage de surface
- Préparation de la bande d'ailette
- Enroulement hélicoïdal de l'ailette
- Chauffage à haute fréquence
- Soudage continu sous pression
- Contrôle dimensionnel
- Inspection de la liaison ailette-tube
- Redressage et finition finaux
- Inspection et tests
- Marquage et emballage
Des paramètres de soudage corrects sont essentiels car un apport de chaleur excessif peut affecter négativement le matériau du tube, tandis qu'un apport de chaleur insuffisant peut entraîner une liaison d'ailette inadéquate.
Inspection et tests
Le contrôle qualité doit couvrir à la fois letube ASTM A335 P22et lastructure d'ailettes soudées à haute fréquence.
Selon la spécification d'achat et l'application, les tests peuvent inclure :
Analyse chimique
L'identification positive du matériau ou une analyse chimique en laboratoire peut être utilisée pour vérifier la composition de l'alliage P22.
Essais de traction
Les essais de traction vérifient la résistance à la traction, la limite d'élasticité et l'allongement par rapport à la spécification du matériau applicable.
Essais de dureté
Des essais de dureté peuvent être effectués pour vérifier l'état du matériau et la cohérence du traitement thermique.
Essais hydrostatiques ou de pression
Le tube peut être soumis à un essai hydrostatique conformément à la spécification ASTM applicable, aux exigences du projet ou à la spécification de l'acheteur.
Essais par courants de Foucault
L'examen par courants de Foucault peut être utilisé pour détecter certaines discontinuités de surface et proches de la surface dans le tube.
Essais par ultrasons
Un examen par ultrasons peut être spécifié pour détecter les discontinuités internes ou volumétriques dans le matériau du tube ou la zone de soudure.
Inspection de la soudure ailette-tube
La connexion d'ailette soudée doit être examinée pour sa continuité, la qualité de la liaison, le manque de matière, l'irrégularité excessive de la soudure, la séparation et autres défauts.
Inspection dimensionnelle
Les dimensions importantes comprennent :
- Diamètre extérieur du tube
- Épaisseur de paroi
- Longueur ailetée
- Hauteur de l'ailette
- Épaisseur de l'ailette
- Pas de l'ailette
- Rectitude du tube
- Longueur des extrémités nues
- Longueur totale
Inspection visuelle
Le tube fini doit être examiné visuellement pour détecter les dommages de surface, la déformation des ailettes, le soudage incomplet, les fissures, la corrosion, l'oxydation excessive et autres défauts de fabrication.
Les exigences de test doivent être convenues avant la production, car le plan d'inspection applicable dépend de la spécification du projet du client et du code régissant.
Avantages des tubes d'économiseur HFW ASTM A335 P22
Haute efficacité de transfert de chaleur
Les ailettes soudées augmentent la surface de transfert de chaleur externe, permettant à l'économiseur de transférer plus de chaleur dans une installation relativement compacte.
Performances à haute température
L'acier au chrome-molybdène P22 offre de meilleures performances à haute température que de nombreuses nuances d'acier au carbone conventionnelles.
Fixation solide des ailettes
Le soudage continu à haute fréquence crée une connexion fiable entre l'ailette et le tube, améliorant l'efficacité du transfert de chaleur et la résistance aux vibrations mécaniques.
Encombrement réduit de l'équipement
La surface accrue du tube à ailettes permet aux concepteurs d'atteindre la puissance de transfert de chaleur requise avec un faisceau de tubes plus compact.
Adapté aux cycles thermiques
Les tubes à ailettes HFW correctement fabriqués peuvent résister aux cycles de chauffage et de refroidissement répétés rencontrés dans les systèmes de chaudières et de récupération de chaleur perdue.
Tubes à ailettes HFW P22 vs. Tubes lisses
Un tube lisse assure le transfert de chaleur principalement par sa surface externe. Dans un économiseur, cependant, le coefficient de transfert de chaleur côté gaz est souvent beaucoup plus faible que le coefficient côté liquide.
L'ajout d'ailettes augmente la surface côté gaz et contribue donc à équilibrer la résistance au transfert de chaleur.
Cela rend les tubes à ailettes HFW particulièrement attrayants pour :
Gaz de combustion chauds → surface d'ailette → interface ailette/tube soudée → paroi du tube P22 → eau d'alimentation
Le résultat est une utilisation plus efficace de la surface de transfert de chaleur disponible.
Applications d'économiseurs recommandées
Les tubes à ailettes HFW ASTM A335 P22 sont particulièrement appropriés pour :
- Économiseurs de chaudières à haute température
- Économiseurs de chaudières industrielles
- Systèmes de chaudières de production d'électricité
- Sections de récupération de chaleur HRSG
- Chaudières de récupération de chaleur perdue
- Systèmes de récupération de chaleur de raffinerie
- Récupération de chaleur de procédés pétrochimiques
- Récupération de chaleur des gaz d'échappement de four
- Échangeurs de chaleur gaz-liquide à haute température
La sélection finale du matériau doit tenir compte dela température des gaz de combustion, de la température de l'eau d'alimentation, de la pression, de l'environnement de corrosion, de la teneur en soufre, des caractéristiques de cendres/encrassement, des cycles thermiques et de la durée de vie de conception.
Options de fabrication et d'approvisionnement
Les tubes à ailettes HFW P22 peuvent être fournis selon les dessins du client ou les spécifications techniques. Selon le projet, la personnalisation peut inclure :
- Diamètre et épaisseur de paroi du tube
- Hauteur de l'ailette
- Pas de l'ailette
- Épaisseur de l'ailette
- Conception d'ailette pleine ou dentelée
- Sélection du matériau de l'ailette
- Longueurs de tube ailetées et non ailetées
- Configuration des extrémités du tube
- Exigences de soudage
- Niveau d'inspection
- Exigences d'emballage
- Certification du matériau
Chaque lot de production peut être fourni avec la documentation qualité pertinente, telle queles certificats de test de matériau (MTC), les rapports d'inspection dimensionnelle, les résultats des tests mécaniques, les résultats des analyses chimiques et les enregistrements des tests non destructifs applicables.
Assurance qualité
Pour les applications critiques de chaudières et de récupération de chaleur, le contrôle qualité doit s'étendre tout au long du processus de fabrication, de la vérification du tube P22 entrant au soudage des ailettes et à l'inspection finale.
Une attention particulière doit être accordée à :
- Identification correcte du matériau P22
- Précision dimensionnelle du tube
- Composition chimique
- Propriétés mécaniques
- État du traitement thermique
- Dimensions des ailettes
- Soudage continu des ailettes
- Qualité de la liaison ailette-tube
- État de surface
- Rectitude
- Tolérances dimensionnelles finales
- Traçabilité et documentation
Cette approche permet de garantir que les tubes à ailettes finis répondent aux exigences techniques des applications d'économiseurs exigeantes.
Conclusion
Les tubes à ailettes soudées à haute fréquence ASTM A335 P22offrent une combinaison pratique de performances d'acier allié à haute température et de transfert de chaleur à ailettes à haute efficacité. Leur application principale estles économiseurs de chaudières, où ils récupèrent la chaleur des gaz de combustion chauds et la transfèrent à l'eau d'alimentation de la chaudière.
Leur utilisation peut également s'étendre auxHRSG, aux chaudières de récupération de chaleur perdue, aux centrales électriques, aux raffineries, aux installations pétrochimiques et aux systèmes de récupération de chaleur des fours industriels.
Pour les projets nécessitant une capacité de transfert de chaleur élevée, des dimensions d'équipement compactes et un fonctionnement fiable à des températures élevées, les tubes à ailettes HFW P22 constituent une solution solide pour les surfaces de transfert de chaleur des économiseurs.
