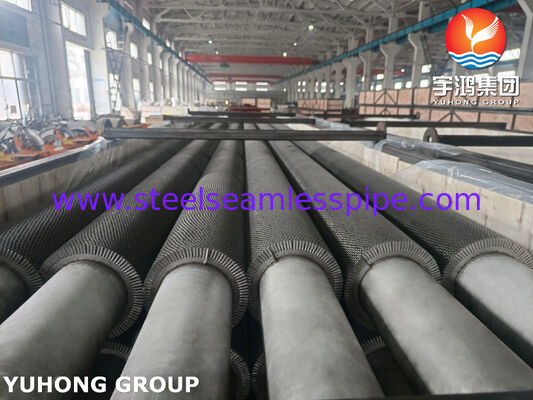

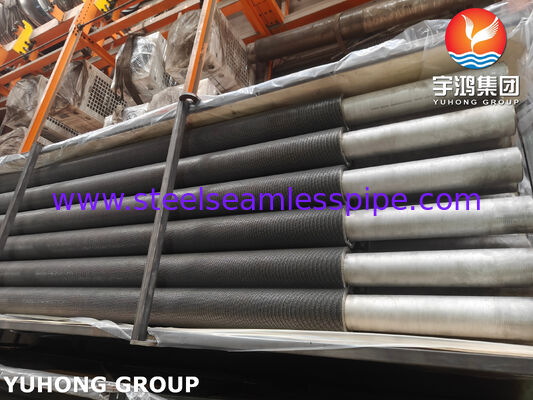

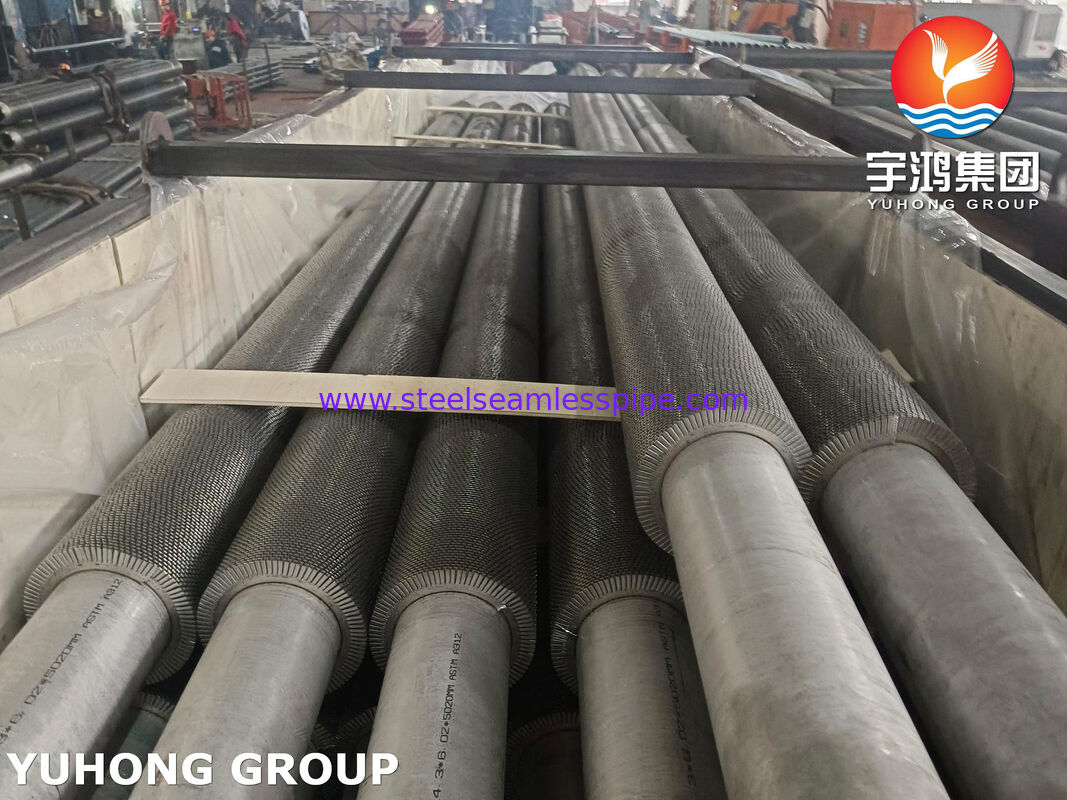

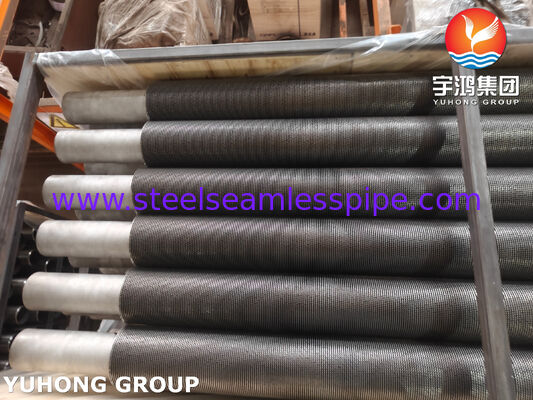

Tubes à ailettes crantées ASTM A312 TP304H haute performance pour la production d'énergie thermique

Nos tubes à ailettes dentelées soudés utilisent desASTM A312 TP304Htuyaux de base en acier inoxydable austénitique, conçus spécifiquement pour les environnements de production d'énergie thermique à haute contrainte et haute température. La qualité « H » à haute teneur en carbone offre une résistance supérieure à la rupture par fluage à des températures supérieures à 525°C (975°F), ce qui en fait le choix définitif pour les surchauffeurs de chaudières, les réchauffeurs et les systèmes de récupération de chaleur résiduelle (HRSG).

En utilisant unprofil d'aileron dentelé, cette conception introduit une turbulence contrôlée dans le flux de gaz. Cette configuration perturbe la couche limite thermique bien plus efficacement que les ailettes solides, augmentant le coefficient de transfert thermique jusqu'à 15 à 20 % tout en optimisant l'espace et le poids.

La teneur en carbone contrôlée (0,04 à 0,10 %) est essentielle. Il garantit une résistance à haute température et une stabilité structurelle à long terme contre la transformation de phase.

• Carbone (C): 0,04% – 0,10%
• Chrome (Cr): 18,00% – 20,00%
• Nickel (Ni): 8,00% – 11,00%
• Manganèse (Mn): 2,00% maximum
• Silicium (Si): 0,75% maximum
• Phosphore (P): 0,045% maximum
• Soufre (S): 0,030% maximum

• Résistance à la traction: ≥ 515 MPa (75 ksi)
• Limite d'élasticité (décalage de 0,2 %): ≥ 205 MPa (30 ksi)
• Allongement (en 2 pouces): ≥35%
• Dureté: ≤ 192 HBW / 200 HV

Chaque tube est soumis à une assurance qualité rigoureuse pour répondre aux exigences de sécurité de tolérance zéro des centrales thermiques modernes.

• Soudage par résistance haute fréquence (HFRW): Assure une liaison métallurgique continue à 100 % entre le tube de base et l'ailette dentelée pour éliminer la résistance thermique à l'interface.
• Contrôles Non Destructifs (CND): Des tests à 100 % par courants de Foucault et par ultrasons sont effectués sur les tubes de base avant l'affinage.
• Essais hydrostatiques: Réalisé conformément à la norme ASTM A999 pour garantir l’intégrité du confinement de la pression.
• Test de traction de soudure: Tests mécaniques destructifs de la liaison ailette-tube pour garantir la rigidité structurelle contre les cycles thermiques et l'impact des souffleurs de suie.
• Vérification de la taille des grains: Suivi ASTM E112 pour vérifier que la taille des grains est n° 7 ou plus grossière, garantissant des performances optimales de fluage à haute température à long terme.

• Flux de chaleur maximal: La géométrie dentelée crée un rejet de vortex localisé, multipliant l'efficacité du transfert de chaleur côté gaz.
• Résistance à l'encrassement: La structure à ailettes segmentées réduit les zones d'accumulation de cendres par rapport aux ailettes solides, ce qui rend le nettoyage via des souffleurs de suie très efficace.
• Résistance à l'oxydation: La chimie élevée du chrome-nickel forme une couche d'oxyde protectrice stable qui résiste à la corrosion des gaz de combustion à des températures élevées.
