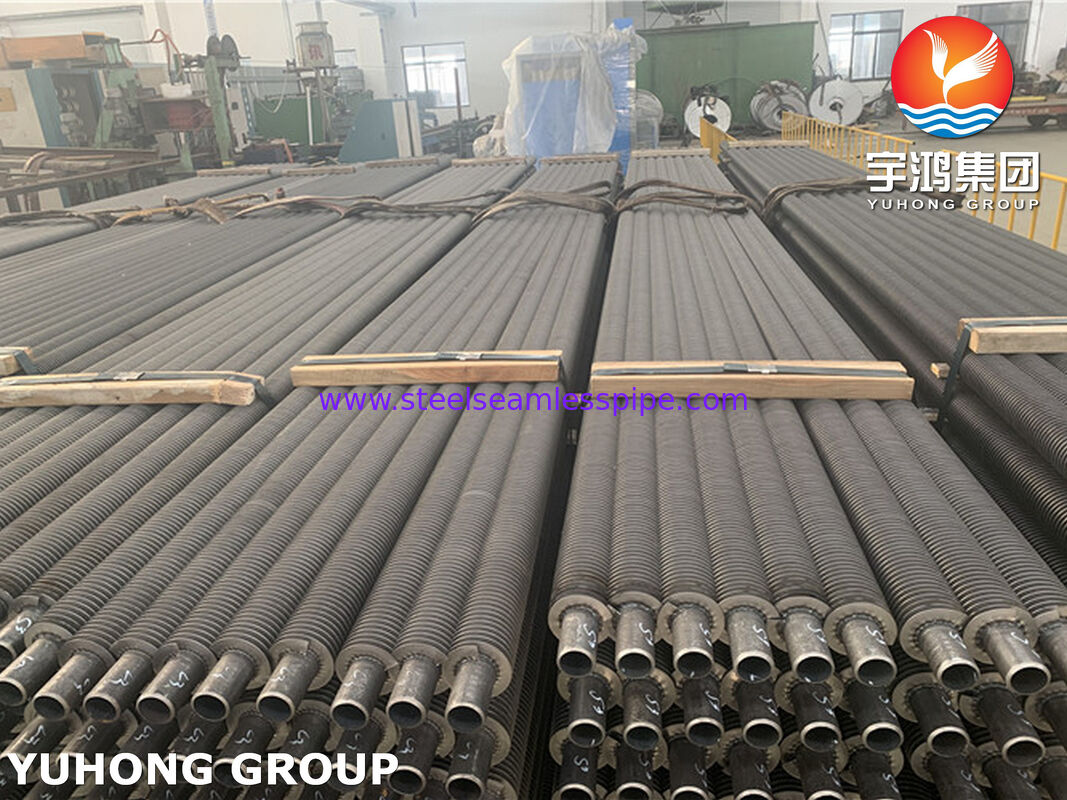

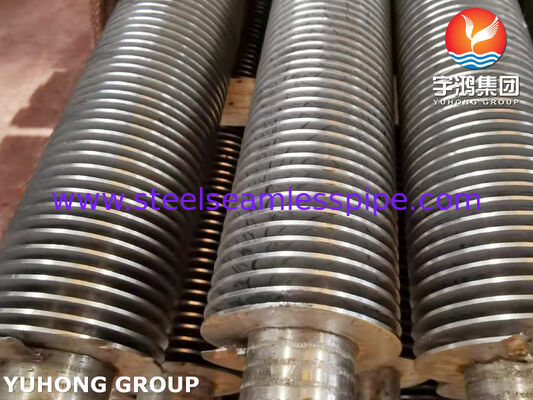

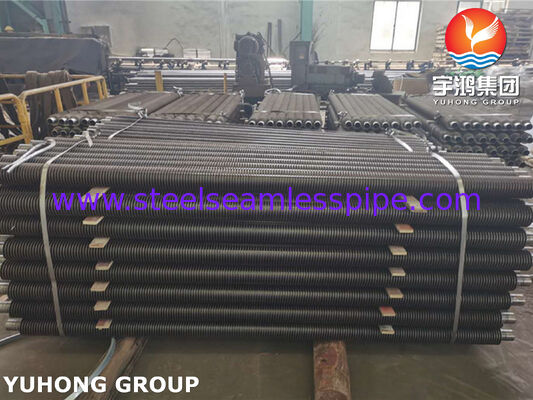

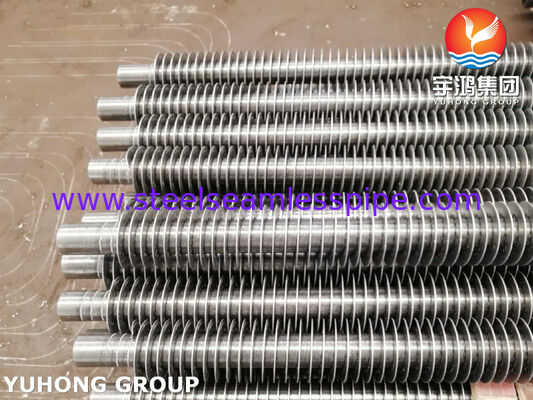

Tubes à ailettes hélicoïdales ASTM A213 TP316 pour économiseurs
Présentation du produit
Les tubes à ailettes hélicoïdales ASTM A213 TP316 sont des composants de transfert de chaleur haute performance conçus pour les systèmes d'économiseurs, les unités de récupération de chaleur résiduelle, les chaudières et les échangeurs de chaleur industriels. Fabriqués en acier inoxydable austénitique de première qualité ASTM A213 TP316, ces tubes à ailettes combinent une excellente résistance à la corrosion, une conductivité thermique supérieure et une stabilité mécanique à long terme dans des conditions d'exploitation exigeantes.
La conception à ailettes hélicoïdales augmente considérablement la surface de transfert de chaleur externe par rapport aux tubes lisses, améliorant l'efficacité de la récupération de chaleur tout en réduisant la taille de l'équipement et les coûts d'exploitation. L'acier inoxydable TP316 offre une résistance accrue à la corrosion par chlorure, à l'oxydation et aux environnements à haute température grâce à sa teneur en molybdène (Mo), ce qui rend ces tubes adaptés aux applications de production d'énergie, de traitement chimique, marines, pétrochimiques et de chauffage industriel.
Nos tubes à ailettes hélicoïdales ASTM A213 TP316 sont fabriqués selon des normes internationales strictes, avec un contrôle dimensionnel précis, des performances de soudage fiables et des procédures d'inspection complètes pour garantir une qualité constante et une durée de vie prolongée.
Caractéristiques du produit
1. Résistance supérieure à la corrosion
L'acier inoxydable ASTM A213 TP316 contient du molybdène, ce qui améliore la résistance à la corrosion par piqûres et par crevasses, en particulier dans les environnements contenant des chlorures, des acides et des polluants industriels.
2. Performances de transfert de chaleur améliorées
La structure à ailettes hélicoïdales augmente la surface d'échange de chaleur effective, améliorant l'efficacité du transfert de chaleur et permettant aux économiseurs de récupérer plus de chaleur résiduelle des gaz d'échappement.
3. Stabilité à haute température
Le matériau TP316 conserve une excellente résistance mécanique et une excellente résistance à la corrosion lors d'un fonctionnement continu à des températures élevées, garantissant des performances fiables dans les applications de chaudières et de récupération de chaleur.
4. Longue durée de vie
Des matières premières de haute qualité, des processus de fabrication contrôlés et des procédures d'inspection strictes contribuent à minimiser la déformation des tubes, les dommages dus à la corrosion et les défaillances prématurées.
Applications typiques
Les tubes à ailettes hélicoïdales ASTM A213 TP316 sont largement utilisés dans :
- Économiseurs de chaudières
- Systèmes de récupération de chaleur résiduelle
- Chaudières industrielles
- Échangeurs de chaleur de centrales électriques
- Équipements de traitement chimique
- Systèmes de chauffage pétrochimique
- Unités de récupération de chaleur de raffinerie
- Économiseurs de gaz d'échappement marins
- Systèmes d'échangeurs de chaleur en acier inoxydable
Gamme de tailles standard
Les dimensions des tubes à ailettes hélicoïdales peuvent être personnalisées selon les exigences du client. Les gammes de fabrication typiques sont indiquées ci-dessous :
| Article |
Gamme standard |
| Matériau du tube de base |
Acier inoxydable ASTM A213 TP316 |
| Diamètre extérieur du tube |
15 mm – 76 mm |
| Épaisseur de paroi du tube |
1,5 mm – 8 mm |
| Longueur du tube |
Jusqu'à 18 000 mm |
| Hauteur de l'ailette |
5 mm – 30 mm |
| Épaisseur de l'ailette |
0,3 mm – 1,5 mm |
| Pas de l'ailette |
2,0 mm – 10 mm |
| Type d'ailette |
Enroulé en spirale / Ailettes hélicoïdales |
| Matériau de l'ailette |
Acier inoxydable TP316 ou alliage spécifié |
| Norme de fabrication |
ASTM A213 / Spécification client |
Remarque : Des dimensions spéciales, des configurations d'ailettes et des traitements de surface sont disponibles pour différentes conceptions d'économiseurs.
Processus de fabrication
Le processus de production des tubes à ailettes hélicoïdales ASTM A213 TP316 comprend :
- Inspection des matières premières
Les tubes en acier inoxydable et les bandes d'ailettes sont inspectés pour leur composition chimique, leurs dimensions et la qualité de leur surface.
- Préparation du tube
Les tubes sont nettoyés et préparés pour assurer une bonne liaison entre la surface du tube et le matériau de l'ailette.
- Soudage d'ailettes hélicoïdales
La bande d'ailette est enroulée en continu autour du tube à l'aide d'une technologie de soudage contrôlée pour obtenir une liaison mécanique solide et des performances de transfert de chaleur stables.
- Traitement thermique (si nécessaire)
Un traitement thermique peut être appliqué selon les spécifications du client pour optimiser la structure du matériau et le soulagement des contraintes.
- Finition de surface
Les tubes sont nettoyés, polis ou traités selon les exigences de l'application.
- Inspection finale
Chaque tube subit une inspection dimensionnelle et des tests de performance avant expédition.
Composition chimique ASTM A213 TP316
Les exigences de composition chimique de l'acier inoxydable ASTM A213 TP316 sont les suivantes :
| Élément |
Composition (%) |
| Carbone (C) |
≤ 0,08 |
| Silicium (Si) |
≤ 0,75 |
| Manganèse (Mn) |
≤ 2,00 |
| Phosphore (P) |
≤ 0,045 |
| Soufre (S) |
≤ 0,030 |
| Chrome (Cr) |
16,0 – 18,0 |
| Nickel (Ni) |
10,0 – 14,0 |
| Molybdène (Mo) |
2,00 – 3,00 |
| Fer (Fe) |
Équilibre |
Propriétés mécaniques ASTM A213 TP316
Exigences mécaniques typiques pour les tubes sans soudure ASTM A213 TP316 :
| Propriété |
Exigence |
| Résistance à la traction |
≥ 515 MPa |
| Limite d'élasticité (décalage de 0,2 %) |
≥ 205 MPa |
| Allongement |
≥ 35 % |
| Dureté (typique) |
≤ 217 HB |
| Densité |
Environ 8,0 g/cm³ |
Ces propriétés mécaniques offrent une excellente résistance, ductilité et durabilité pour les applications d'échangeurs de chaleur à haute température.
Tests et contrôle qualité
Pour garantir un fonctionnement fiable dans des environnements exigeants, les tubes à ailettes hélicoïdales ASTM A213 TP316 subissent des tests complets, notamment :
Analyse de la composition chimique
- Tests par spectromètre à émission optique (OES)
- Vérification des éléments d'alliage, y compris Cr, Ni et Mo
Essais mécaniques
- Essai de traction
- Essai de limite d'élasticité
- Essai d'allongement
- Essai de dureté
Essais non destructifs (END)
- Essai hydrostatique: Assure la résistance à la pression et l'étanchéité
- Essai par courants de Foucault: Détecte les défauts de surface et de sous-surface
- Essai par ultrasons (UT): Identifie les imperfections internes
- Essai aux liquides pénétrants (PT): Vérifie les fissures de surface et les défauts de soudure
Inspection dimensionnelle
- Mesure du diamètre extérieur du tube
- Vérification de l'épaisseur de paroi
- Inspection de la hauteur et du pas de l'ailette
- Inspection de la longueur et de la rectitude
Inspection de la qualité de surface
- Examen visuel
- Inspection de la qualité de soudure
- Évaluation de la propreté de surface
Pourquoi choisir les tubes à ailettes hélicoïdales ASTM A213 TP316 ?
- Fabriqués en acier inoxydable TP316 résistant à la corrosion
- Efficacité de transfert de chaleur accrue grâce à la conception à ailettes hélicoïdales
- Convient aux environnements à haute température et corrosifs
- Dimensions personnalisables pour divers systèmes d'économiseurs
- Conformité stricte aux exigences ASTM A213
- Performances fiables avec une durée de vie opérationnelle prolongée
