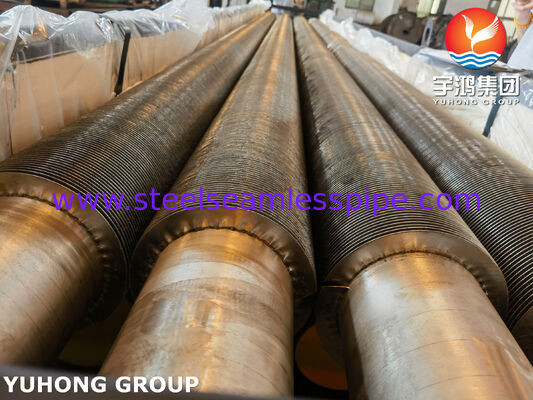

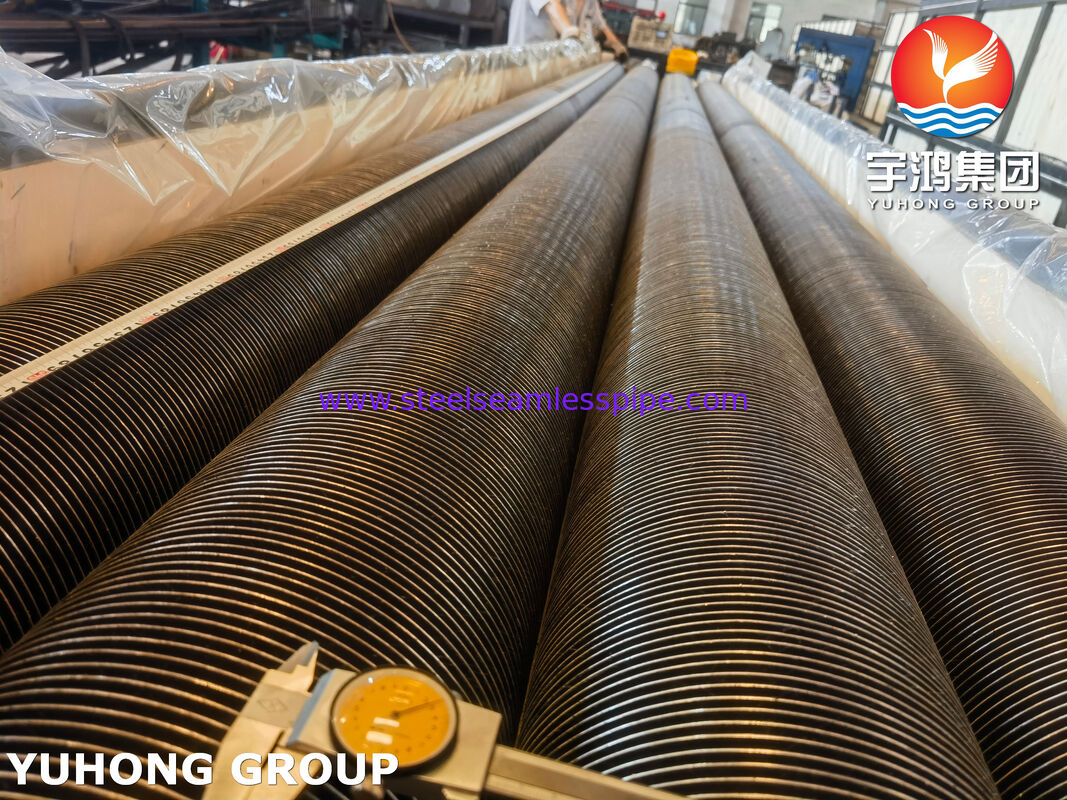

Tubes à ailettes soudées à haute fréquence pour la récupération de chaleur résiduelle – Acier inoxydable ASTM A269 TP321
Les tubes à ailettes soudés à haute fréquence fabriqués en acier inoxydable ASTM A269 TP321 sont des composants de transfert de chaleur avancés conçus pour les systèmes de récupération de chaleur résiduelle exigeants, les chaudières industrielles, les réchauffeurs à feu, les échangeurs de chaleur de gaz d'échappement et les équipements de récupération thermique à économie d'énergie.
Grâce à la technologie de soudage par résistance à haute fréquence, les ailettes sont soudées en continu à la surface du tube, créant une liaison métallurgique solide avec une excellente efficacité de transfert de chaleur, une stabilité mécanique et une résistance aux vibrations et aux cycles thermiques.
L'ASTM A269 TP321 est un acier inoxydable austénitique stabilisé au titane qui offre une résistance supérieure à la corrosion intergranulaire après exposition à haute température. Cela rend les tubes à ailettes soudés à haute fréquence TP321 particulièrement adaptés aux applications impliquant des températures élevées, des gaz de combustion corrosifs et un fonctionnement continu à long terme.
Comparés aux tubes à ailettes enroulés conventionnels, les tubes à ailettes soudés à haute fréquence offrent une plus grande résistance de fixation des ailettes, des performances thermiques améliorées et une durée de vie prolongée, ce qui en fait une solution privilégiée pour les applications industrielles de récupération de chaleur résiduelle et d'échangeurs de chaleur.
Caractéristiques clés des tubes à ailettes soudés à haute fréquence ASTM A269 TP321
1. Soudage d'ailettes à haute résistance
Le processus de soudage à haute fréquence crée une connexion durable entre l'ailette et le tube de base, minimisant la résistance thermique et empêchant le desserrage des ailettes sous l'effet des vibrations ou de la dilatation thermique.
2. Excellentes performances à haute température
L'acier inoxydable TP321 conserve une bonne résistance mécanique et une bonne résistance à l'oxydation à des températures élevées, ce qui le rend adapté aux systèmes de récupération de gaz d'échappement et aux systèmes d'échangeurs de chaleur à haute température.
3. Résistance à la corrosion supérieure
La stabilisation au titane du TP321 réduit la précipitation de carbures pendant le soudage et le service à haute température, améliorant la résistance à la corrosion intergranulaire.
4. Récupération efficace de la chaleur résiduelle
La surface extérieure accrue fournie par les ailettes soudées améliore considérablement l'efficacité du transfert de chaleur, permettant la récupération d'énergie à partir des gaz d'échappement, des systèmes de combustion et des processus industriels.
5. Longue durée de vie
La combinaison du matériau du tube en acier inoxydable et de la construction à ailettes soudées offre une excellente résistance à la fatigue thermique, à la corrosion et aux contraintes mécaniques.
Applications typiques
Les tubes à ailettes soudés à haute fréquence ASTM A269 TP321 sont largement utilisés dans :
- Unités de récupération de chaleur résiduelle (WHRU)
- Économiseurs de chaudières industrielles
- Sections de convection de réchauffeurs à feu
- Systèmes de récupération de chaleur des gaz d'échappement
- Équipements de récupération de chaleur de turbine à gaz
- Échangeurs de chaleur de raffinerie et pétrochimiques
- Usines de traitement chimique
- Échangeurs de chaleur auxiliaires de production d'électricité
- Préchauffeurs d'air à haute température
Spécifications standard
| Article |
Spécification |
| Type de produit |
Tube à ailettes soudé à haute fréquence |
| Matériau du tube de base |
Acier inoxydable ASTM A269 TP321 |
| Processus de fabrication |
Soudage par résistance à haute fréquence |
| Norme du tube |
ASTM A269 |
| Type de tube |
Tube en acier inoxydable sans soudure / soudé |
| Matériau des ailettes |
Acier inoxydable TP321 / TP304 / Personnalisé |
| Type d'ailette |
Ailette pleine ou Ailette dentelée |
| Traitement de surface |
Décapage, Passivation, Polissage (Facultatif) |
| Longueur |
Jusqu'à 18 000 mm (Personnalisé disponible) |
Gamme de tailles courantes
Les dimensions suivantes sont couramment produites pour les applications de récupération de chaleur résiduelle :
Dimensions du tube de base
| Diamètre extérieur |
Épaisseur de paroi |
| 12,7 mm |
1,0–2,0 mm |
| 15,88 mm |
1,0–2,5 mm |
| 19,05 mm |
1,2–3,0 mm |
| 25,4 mm |
1,5–3,5 mm |
| 31,75 mm |
1,5–4,0 mm |
| 38,1 mm |
2,0–5,0 mm |
| 50,8 mm |
2,5–6,0 mm |
| 63,5 mm |
3,0–6,5 mm |
(Dimensions personnalisées disponibles selon les exigences de conception de l'échangeur de chaleur.)
Spécifications typiques des ailettes
| Paramètre |
Gamme standard |
| Hauteur de l'ailette |
8–30 mm |
| Épaisseur de l'ailette |
0,3–1,0 mm |
| Pas de l'ailette |
2,5–8 ailettes/pouce |
| Type d'ailette |
Pleine / Dentelée |
| Disposition des ailettes |
Monodépart / Multidépart |
| Longueur maximale du tube |
Jusqu'à 18 m |
Processus de fabrication
Le processus de production comprend :
- Inspection des matières premières
- Vérification de la nuance d'acier inoxydable
- Inspection dimensionnelle
- Vérification de la composition chimique
- Préparation du tube
- Nettoyage de surface
- Élimination des couches d'oxyde et des contaminants
- Soudage à haute fréquence
- Soudage continu des ailettes sur la surface du tube
- Contrôle précis du courant et de la vitesse de soudage
- Formation et calibrage des ailettes
- Assurer un pas et une hauteur d'ailette uniformes
- Inspection finale
- Tests de qualité de soudure
- Vérification dimensionnelle
- Tests de pression
Méthodes d'inspection et de test
Pour garantir des performances fiables dans les systèmes de récupération de chaleur résiduelle, les tubes à ailettes soudés à haute fréquence TP321 subissent des inspections de qualité rigoureuses :

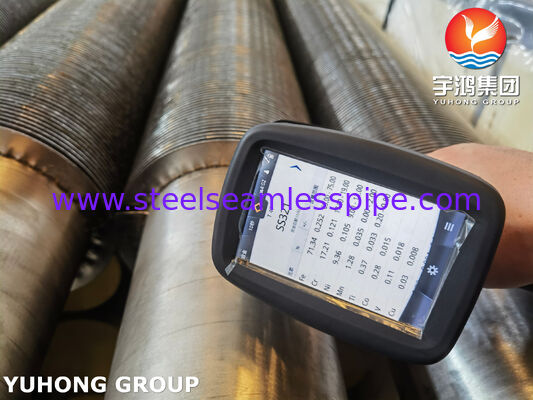

Test de composition chimique
Réalisé à l'aide de la spectroscopie d'émission optique (OES) ou de méthodes équivalentes pour vérifier la composition de l'alliage.
Tests mécaniques
Comprend :
- Essai de traction
- Essai de limite d'élasticité
- Essai d'allongement
- Essai de dureté

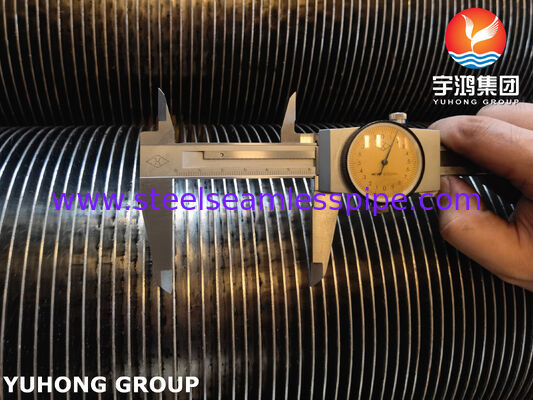

Inspection dimensionnelle
Les paramètres vérifiés comprennent :
- Diamètre extérieur du tube
- Épaisseur de paroi
- Hauteur de l'ailette
- Pas de l'ailette
- Épaisseur de l'ailette
- Longueur totale
- Rectitude
Inspection de la qualité de soudure
Comprend :
- Inspection visuelle
- Examen de la pénétration de la soudure
- Tests de résistance de fixation des ailettes
- Examen macroscopique si nécessaire
Tests non destructifs (CND)
Méthodes de test disponibles :
- Tests par courants de Foucault
- Tests par ultrasons
- Tests hydrostatiques
- Tests pneumatiques (si nécessaire)
Inspection de surface
Comprend :
- Examen de l'état de surface
- Inspection de la corrosion et de l'oxydation
- Vérification de la passivation
Composition chimique ASTM A269 TP321 (%)
| Élément |
Maximum / Plage |
| Carbone (C) |
≤0,08 |
| Silicium (Si) |
≤1,00 |
| Manganèse (Mn) |
≤2,00 |
| Phosphore (P) |
≤0,045 |
| Soufre (S) |
≤0,030 |
| Chrome (Cr) |
17,0–19,0 |
| Nickel (Ni) |
9,0–12,0 |
| Titane (Ti) |
5 × C min – 0,70 |
| Fer (Fe) |
Équilibre |
Propriétés mécaniques ASTM A269 TP321
| Propriété |
Exigence |
| Résistance à la traction |
≥515 MPa |
| Limite d'élasticité (décalage de 0,2 %) |
≥205 MPa |
| Allongement |
≥35 % |
| Dureté (typique) |
≤HRB 90 |
| Densité |
Environ 7,9 g/cm³ |
Avantages dans les systèmes de récupération de chaleur résiduelle
Les tubes à ailettes soudés à haute fréquence ASTM A269 TP321 offrent :
- Efficacité de récupération de chaleur plus élevée
- Réduction de la consommation de carburant
- Amélioration de l'utilisation de l'énergie
- Forte résistance au choc thermique
- Fonctionnement fiable à haute température
- Réduction des besoins de maintenance
- Durée de vie prolongée des échangeurs de chaleur
Ces avantages en font un choix efficace pour les industries recherchant une meilleure efficacité énergétique et une réduction des coûts d'exploitation.
Pourquoi choisir nos tubes à ailettes soudés à haute fréquence ASTM A269 TP321 ?
Nous fabriquons des tubes à ailettes soudés selon les normes internationales avec un contrôle strict de :
- Traçabilité des matières premières
- Qualité de soudure
- Précision de la géométrie des ailettes
- Performances mécaniques
- État de surface
- Procédures d'inspection finale
Des solutions personnalisées sont disponibles pour différentes conceptions de récupération de chaleur résiduelle, y compris les systèmes d'échappement à haute température, les chaudières industrielles et les équipements de récupération de chaleur de raffinerie.
