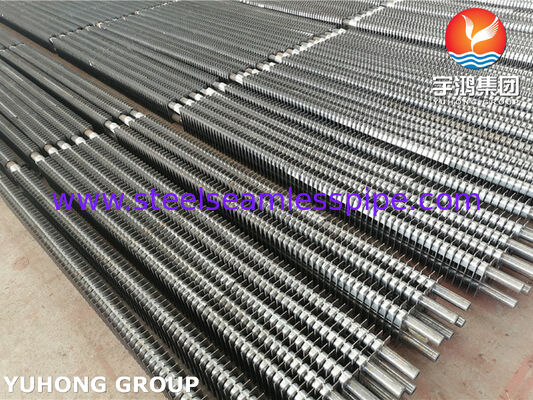

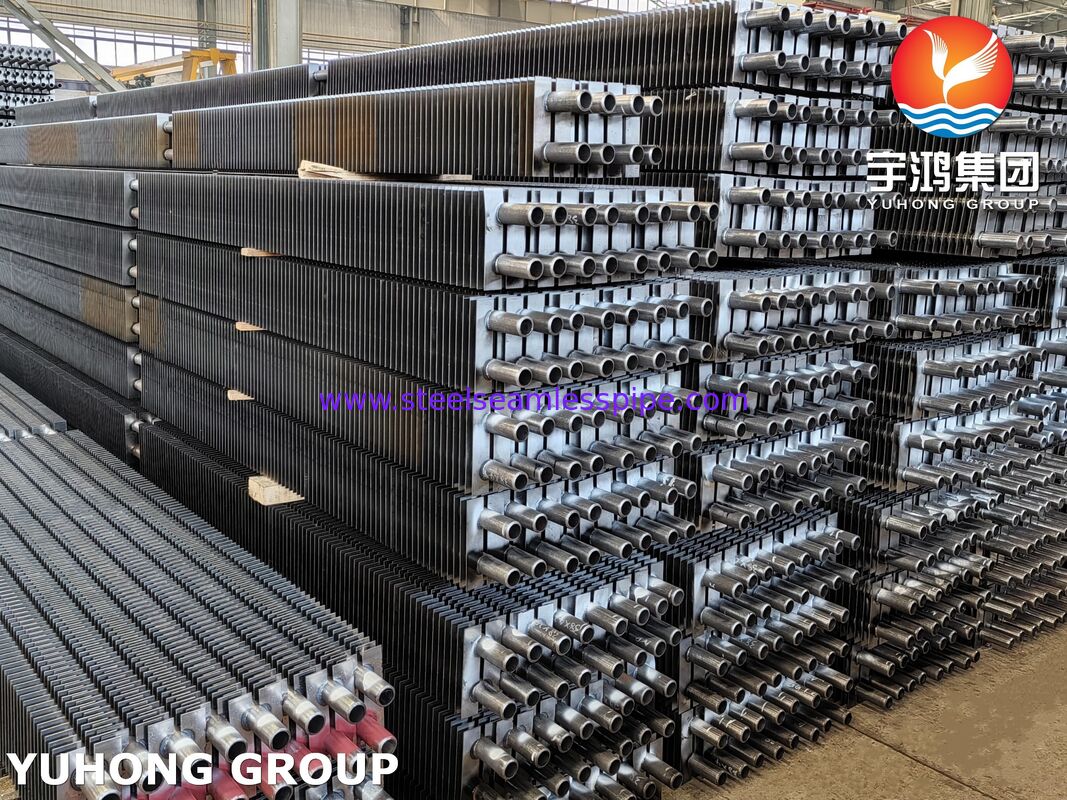

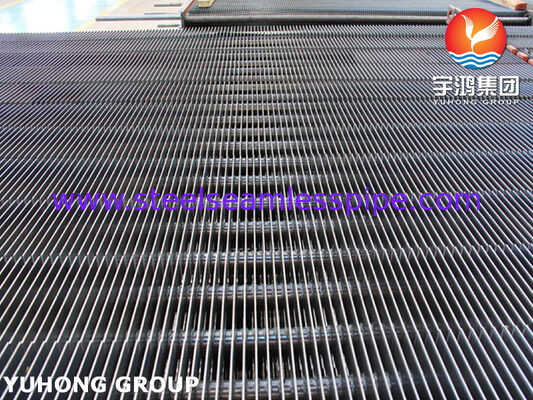

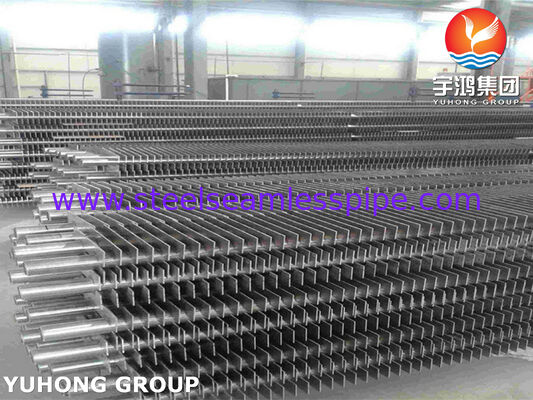

Tubes à ailettes doubles en H pour chaudières de récupération de chaleur fatale – Acier au carbone ASTM A179
Présentation du produit
Tubes à ailettes doubles en H sont des composants de transfert de chaleur à haute efficacité spécialement conçus pour les chaudières de récupération de chaleur fatale, les économiseurs industriels et les systèmes d'échangeurs de chaleur à économie d'énergie. Fabriqués avec des tubes en acier au carbone sans soudure ASTM A179, ces tubes à ailettes offrent d'excellentes performances thermiques, une fiabilité mécanique et une longue durée de vie dans les applications où la récupération de chaleur des gaz d'échappement est essentielle.
La structure unique à ailettes doubles en H se compose de deux ailettes rectangulaires symétriques soudées sur les côtés opposés du tube de base, formant un canal de flux de gaz optimisé. Comparés aux tubes lisses conventionnels ou aux tubes à ailettes en spirale standard, les tubes à ailettes doubles en H augmentent considérablement la surface de transfert de chaleur externe tout en réduisant l'accumulation de cendres et en améliorant la résistance au colmatage côté gaz.
Le matériau ASTM A179 offre une excellente conductivité thermique, une bonne soudabilité et des performances mécaniques stables, ce qui rend ces tubes largement utilisés dans les chaudières à charbon, les chaudières à gaz, les chaudières à biomasse, les usines d'incinération des déchets, les systèmes de production d'énergie et les unités de récupération de chaleur fatale industrielles.
Caractéristiques principales des tubes à ailettes doubles en H
1. Haute efficacité de transfert de chaleur
La conception à ailettes doubles en H élargit la surface d'échange de chaleur et améliore la turbulence dans le flux de gaz de fumée, améliorant ainsi l'efficacité globale de la chaudière et réduisant la consommation de carburant.
2. Excellente performance anti-encrassement
Le passage de gaz ouvert entre les ailettes en forme de H minimise l'accumulation de poussière et permet un nettoyage plus facile par rapport aux structures d'ailettes serrées, ce qui les rend adaptés aux environnements de gaz d'échappement sales.
3. Forte résistance mécanique
Les ailettes sont solidement soudées à la surface du tube ASTM A179, offrant une grande stabilité structurelle sous le cyclage thermique, les vibrations et le fonctionnement à long terme.
4. Optimisé pour les systèmes de récupération de chaleur fatale
Les tubes à ailettes doubles en H sont couramment installés dans :
- Chaudières de récupération de chaleur fatale (CRCF)
- Économiseurs de chaudières
- Échangeurs de chaleur gaz-eau
- Systèmes industriels de récupération de chaleur des gaz d'échappement
- Équipements de récupération de chaleur des centrales électriques
- Systèmes de récupération de chaleur fatale des cimenteries et des aciéries
Spécifications techniques
Matériau du tube de base
ASTM A179 / ASME SA179
Tube en acier sans soudure à faible teneur en carbone conçu pour les applications d'échangeurs de chaleur et de condenseurs.
Applications typiques :
- Bancs de tubes d'économiseur
- Chaudières de récupération de chaleur fatale
- Préchauffeurs d'eau d'alimentation
- Échangeurs de chaleur industriels
Gamme de tailles standard
Les dimensions des tubes à ailettes doubles en H peuvent être personnalisées selon les exigences de conception de la chaudière.
Tailles courantes de tubes de base
| Paramètre |
Gamme standard |
| Diamètre extérieur (OD) |
25,4 mm – 63,5 mm |
| Épaisseur de paroi |
2,0 mm – 6,0 mm |
| Longueur du tube |
3000 mm – 12000 mm |
| Hauteur de l'ailette |
10 mm – 30 mm |
| Épaisseur de l'ailette |
1,0 mm – 2,5 mm |
| Pas de l'ailette |
8 mm – 20 mm |
| Largeur de l'ailette |
20 mm – 50 mm |
Tailles de fabrication typiques
- 31,8 * 2,0 mm
- 38,1 * 2,5 mm
- 44,5 * 3,0 mm
- 50,8 * 3,5 mm
- 57,2 * 4,0 mm
(Dimensions personnalisées disponibles selon les dessins du client et les exigences de transfert de chaleur.)
Processus de fabrication
Le processus de production des tubes à ailettes doubles en H comprend :
- Inspection du tube sans soudure ASTM A179
- Nettoyage et préparation de la surface du tube
- Découpe de précision des ailettes en forme de H
- Soudage par résistance automatique ou soudage d'ailettes de haute qualité
- Inspection dimensionnelle
- Traitement de surface et vérification finale de la qualité
Le processus de soudage assure une liaison solide entre les ailettes et les tubes tout en maintenant une excellente conductivité thermique.
Composition chimique du matériau ASTM A179
| Élément |
Teneur maximale (%) |
| Carbone (C) |
0,06 – 0,18 |
| Manganèse (Mn) |
0,27 – 0,63 |
| Phosphore (P) |
≤ 0,035 |
| Soufre (S) |
≤ 0,035 |
L'ASTM A179 est une nuance d'acier à faible teneur en carbone optimisée pour les applications d'échangeurs de chaleur, offrant une bonne aptitude au formage et une bonne résistance à la corrosion dans les conditions de fonctionnement normales des chaudières.
Propriétés mécaniques de l'ASTM A179
| Propriété |
Exigence |
| Résistance à la traction |
≥ 325 MPa |
| Limite d'élasticité |
≥ 180 MPa |
| Allongement |
≥ 35% |
| Dureté |
Max. 72 HRB |
Ces propriétés mécaniques fournissent une résistance suffisante pour un fonctionnement continu sous dilatation thermique, variation de pression et cycles de chauffage répétés.
Méthodes d'inspection et de test
Pour garantir la fiabilité et la conformité aux normes internationales des échangeurs de chaleur, les tubes à ailettes doubles en H subissent des inspections de qualité complètes.
1. Inspection des matières premières
- Vérification du certificat de matériau (MTC)
- Analyse de la composition chimique
- Tests de propriétés mécaniques
2. Inspection des tubes
- Mesure du diamètre extérieur
- Mesure de l'épaisseur de paroi
- Inspection de la rectitude
- Examen des défauts de surface
3. Inspection de la qualité de soudage
- Inspection de l'apparence de la soudure ailette-tube
- Vérification de la résistance du soudage
- Inspection de la précision dimensionnelle
4. Contrôle non destructif (CND)
Les méthodes de test disponibles comprennent :
- Contrôle par courants de Foucault
- Contrôle par ultrasons
- Contrôle par particules magnétiques (si applicable)
- Contrôle par ressuage (si requis)
5. Test de pression hydraulique
Les tubes ASTM A179 sont testés hydrauliquement pour vérifier la résistance à la pression et l'étanchéité.
6. Inspection finale
L'inspection finale comprend :
- Mesure de l'espacement des ailettes
- Vérification de la longueur du tube
- Inspection de la qualité de surface
- Inspection de l'emballage
Les documents d'inspection peuvent être fournis selon les exigences du client, notamment :
- Certificat de matériau EN 10204 3.1
- Rapports d'inspection
- Enregistrements de tests
- Rapports dimensionnels
Avantages par rapport aux tubes à ailettes traditionnels
| Caractéristique |
Tube à ailettes double en H |
Tube à ailettes en spirale conventionnel |
| Surface de transfert de chaleur |
Élevée |
Moyenne |
| Résistance à la poussière |
Excellent |
Modérée |
| Résistance au flux de gaz |
Plus faible |
Plus élevée |
| Performance de nettoyage |
Facile |
Plus difficile |
| Adapté aux gaz résiduels |
Excellent |
Limité |
Applications typiques
Les tubes à ailettes doubles en H fabriqués en ASTM A179 sont largement utilisés dans :
Chaudières de récupération de chaleur fatale
Récupération d'énergie des gaz d'échappement à haute température pour produire de la vapeur ou de l'eau de process chaude.
Économiseurs industriels
Amélioration de l'efficacité de la chaudière en préchauffant l'eau d'alimentation avant son entrée dans la chaudière.
Systèmes de production d'énergie
Augmentation de l'efficacité de la récupération d'énergie dans les centrales thermiques.
Industries manufacturières
Appliqué dans :
- Aciéries
- Cimenteries
- Usines chimiques
- Installations pétrochimiques
- Usines de valorisation énergétique des déchets
Pourquoi choisir nos tubes à ailettes doubles en H ASTM A179 ?
- Fabriqués selon les normes ASTM A179 / ASME SA179
- Conception optimisée pour les applications de récupération de chaleur fatale
- Haute qualité de soudage ailette-tube
- Excellente résistance au colmatage et à l'accumulation de poussière
- Dimensions personnalisées disponibles
- Documentation d'inspection complète fournie
- Adapté à un fonctionnement industriel à long terme
Nos tubes à ailettes doubles en H offrent une solution fiable pour améliorer l'efficacité des chaudières et maximiser la récupération d'énergie à partir des sources de chaleur fatale industrielles.
