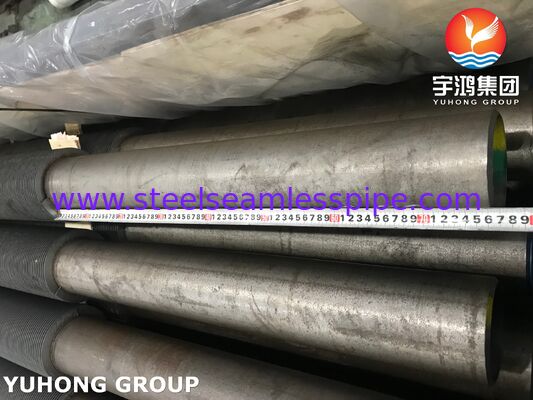

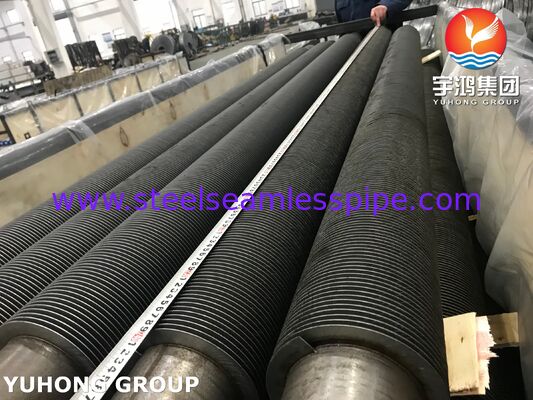

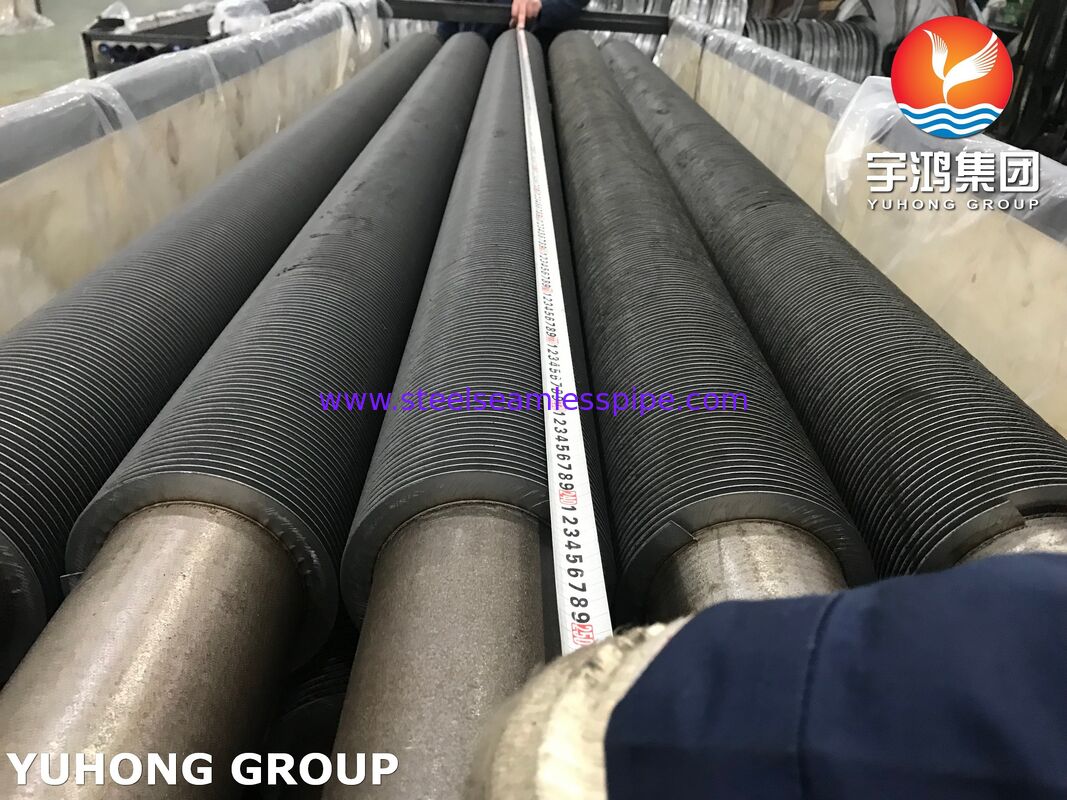

Aperçu du produit
Tubes à ailettes soudés à haute fréquence ASTM A213 T9 pour surchauffeurs sont des composants de transfert de chaleur à haute température conçus pour des applications exigeantes dans les chaudières, la production d'énergie, la récupération de chaleur perdue et le chauffage industriel. Les tubes utilisent de l'acier allié ASTM A213 T9 comme tube de base, tandis que les ailettes sont soudées en continu à la surface du tube à l'aide d'un procédé de soudage par résistance électrique à haute fréquence.
Le T9 est un acier allié au chrome-molybdène développé pour une utilisation à température élevée. Sa combinaison de chrome, de molybdène, de résistance à haute température, de résistance à l'oxydation et de stabilité thermique le rend adapté aux sections de surchauffeur exposées aux gaz de combustion chauds.
La structure d'ailettes soudées à haute fréquence augmente considérablement la surface de transfert de chaleur externe par rapport à un tube nu. Cela permet au surchauffeur d'obtenir un transfert de chaleur efficace côté gaz tout en maintenant une surface de transfert de chaleur compacte.
Pour les applications de surchauffeur, ces tubes peuvent être fabriqués selon les dimensions requises par le client : diamètre du tube, épaisseur de paroi, hauteur de l'ailette, épaisseur de l'ailette, pas de l'ailette, longueur du tube, configuration de l'ailette et exigences matériellesPour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
Caractéristiques principales
- Matériau du tube de base : ASTM A213 T9 / ASME SA213 T9
- Fabrication : Ailetage soudé à haute fréquence
- Application : Surchauffeurs de chaudières et équipements de récupération de chaleur à haute température
- Capacité à haute température : Convient pour une utilisation à température élevée
- Fixation des ailettes : Connexion soudée continue à haute fréquence
- Performance de transfert de chaleur : Surface externe accrue par rapport aux tubes nus
- Intégrité mécanique : Fixation solide et continue de l'ailette au tube
- Personnalisation : Les dimensions des tubes et des ailettes peuvent être fabriquées selon les dessins ou les spécifications techniques
- Inspection : Tests dimensionnels, visuels, d'intégrité de soudure, mécaniques et hydrostatiques, le cas échéant
Pourquoi utiliser des tubes à ailettes HFW T9 dans les surchauffeurs ?
Un surchauffeur transfère la chaleur des gaz de combustion à haute température à de la vapeur saturée ou partiellement chauffée, produisant de la vapeur surchauffée à plus haute température pour une utilisation en aval par une turbine ou un procédé.
La surface de transfert de chaleur doit résister à :
- Températures de gaz élevées
- Températures élevées du métal du tube
- Cycles thermiques
- Atmosphères de combustion oxydantes
- Exposition à long terme à la pression et à la température
Les valeurs suivantes représentent les exigences chimiques typiques pour ASTM A213 T9
0,90–1,10L' ailette soudée à haute fréquence
améliore encore l'efficacité du transfert de chaleur en augmentant la surface côté gaz. Cela peut permettre d'atteindre une puissance de transfert de chaleur plus importante dans un arrangement de surchauffeur relativement compact.
Applications typiques
Les tubes à ailettes HFW ASTM A213 T9 conviennent particulièrement pour :
1. Surchauffeurs de chaudièresC'est l' application principale
de ce produit. Les tubes à ailettes T9 peuvent être utilisés dans les sections de surchauffeur de type convection où les gaz de combustion chauds transfèrent la chaleur à la vapeur.
2. Chaudières de production d'électricité
Ils peuvent être intégrés dans les surfaces de transfert de chaleur des chaudières à haute pression et haute température utilisées dans les centrales électriques.
3. Chaudières de récupération de chaleur perdue
Les tubes à ailettes T9 peuvent être utilisés lorsque les gaz d'échappement à haute température sont récupérés pour produire ou surchauffer de la vapeur.
4. Systèmes HRSGIls peuvent être envisagés pour des sections de transfert de chaleur à haute température sélectionnées de générateurs de vapeur de récupération de chaleur
, sous réserve des exigences de température, de pression, de métallurgie et de soudage du concepteur HRSG.
5. Chaudières industrielles
Les industries de procédés nécessitant une production de vapeur à haute température peuvent utiliser des tubes à ailettes en acier allié dans les sections appropriées de surchauffe et de récupération de chaleur.
Dimensions courantes
Les dimensions finales doivent toujours être déterminées par la conception de la chaudière ou de l'échangeur de chaleur. Les plages suivantes représentent des possibilités de fabrication typiques plutôt qu'une limitation du produit.
| Dimensions du tube de base |
Article |
| Plage courante |
Diamètre extérieur |
| Diamètre extérieur du tube |
Épaisseur de paroi |
| Épaisseur de paroi |
Longueur du tube |
| Longueur du tube |
Hauteur de l'ailette |
| Hauteur de l'ailette |
Épaisseur de l'ailette |
| Épaisseur de l'ailette |
Pas de l'ailette |
| 2,5–10 mm |
Type d'ailette |
Pleine / dentelée, selon la conceptionPour les grands projets industriels, Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
.
Configuration typique de surchauffeur
Une configuration courante peut comprendre :
Tube ASTM A213 T9 + ailette en acier au carbone/allié + fixation HFW continueLe matériau de l'ailette doit être sélectionné en fonction de la Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
.
Composition chimique ASTM A213 T9Les valeurs suivantes représentent les exigences chimiques typiques pour l'ASTM A213 T9
| . L'édition applicable de la norme et la spécification d'achat doivent être utilisées pour l'acceptation finale. |
Élément |
| Exigence typique ASTM A213 T9, % |
Carbone (C) |
| 0,15 max. |
Manganèse (Mn) |
| 0,30–0,60 |
Soufre (S) |
| 0,025 max. |
Soufre (S) |
| 0,025 max. |
Silicium (Si) |
| 0,25–1,00 |
Chrome (Cr) |
| 8,00–10,00 |
Molybdène (Mo) |
0,90–1,10Le système d'alliage Cr-Mo
est particulièrement important pour une utilisation à température élevée. Le chrome contribue à la résistance à l'oxydation, tandis que le molybdène améliore la résistance à haute température et la résistance à la déformation.Remarque :
La composition chimique doit être vérifiée par rapport à l'édition exacte ASTM A213/ASME SA213 spécifiée dans le bon de commande.
Propriétés mécaniques de l'ASTM A213 T9
| Les exigences mécaniques minimales typiques de l'ASTM A213 T9 comprennent : |
Propriété |
| Exigence ASTM A213 T9 |
Résistance à la traction |
| 415 MPa min. |
Limite d'élasticité |
| 205 MPa min. |
Allongement |
30% min.
Les propriétés mécaniques sont normalement vérifiées à l'aide de certificats de test de matériaux et de procédures de test mécaniques applicables.Pour l'approvisionnement réel, la dernière édition ASTM/ASME applicable et la spécification du projet priment
sur les valeurs générales indiquées ci-dessus.
Procédé de soudage à haute fréquenceL'ailette est fixée en continu au tube T9 à l'aide d'un Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
contrôlé.
- Pendant la fabrication :
- Le tube T9 est préparé et inspecté.
- La bande d'ailette est positionnée avec précision contre le tube.
- Un courant électrique à haute fréquence génère une chaleur localisée à l'interface de contact.
- Une pression est appliquée pour créer une liaison métallurgique continue.
- Le tube à ailettes soudé est refroidi et redressé si nécessaire.
- Le tube fini subit une inspection dimensionnelle et de qualité de soudure.
Les tubes sont coupés à la longueur requise et préparés pour l'expédition.Contrairement aux ailettes fixées mécaniquement, une ailette HFW correctement produite offre une fixation continue le long de l'interface ailette-tube
, ce qui est important pour la conduction thermique et la fiabilité de service à long terme.
Tests et inspectionsLe contrôle qualité doit couvrir à la fois le tube de base ASTM A213 T9 et la Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
.
1. Analyse de la composition chimique
Une analyse spectrométrique ou une autre analyse chimique appropriée peut être utilisée pour vérifier la composition de l'alliage T9.
2. Essai de traction
L'essai de traction vérifie la résistance à la traction, la limite d'élasticité et l'allongement requis du matériau du tube de base.
3. Essai de dureté
Un essai de dureté peut être effectué pour vérifier l'état du matériau et la cohérence de la production lorsque cela est requis par la spécification applicable.
4. Essai hydrostatique
Un essai de pression hydrostatique peut être effectué sur les tubes de base ou les assemblages finis conformément à la norme ASTM/ASME applicable et aux exigences de l'acheteur.

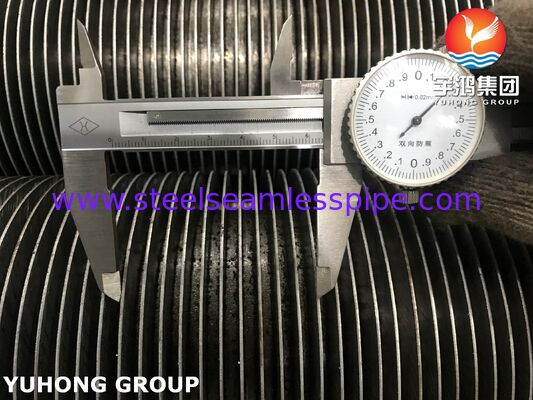

5. Inspection dimensionnelle
- Les inspections dimensionnelles typiques comprennent :
- Diamètre extérieur du tube
- Épaisseur de paroi
- Longueur du tube
- Hauteur de l'ailette
- Épaisseur de l'ailette
- Pas de l'ailette
- Largeur de l'ailette
- Redressement général
Alignement des ailettes
6. Inspection visuelle
- Les surfaces du tube et des ailettes sont inspectées visuellement pour détecter :
- Fissures
- Oxydation excessive
- Dommages de surface
- Mauvaise fixation des ailettes
- Géométrie irrégulière des ailettes
Anomalies de soudage
7. Inspection de la soudure ailette-tube
Le cordon HFW doit être évalué conformément aux exigences de qualité de l'acheteur. Des contrôles de soudure destructifs, un examen métallographique, un essai d'arrachage/de fixation, ou d'autres méthodes d'inspection applicables peuvent être spécifiés pour la qualification et le contrôle de la production.
8. Contrôle non destructif
- Lorsque requis par la spécification du projet, les méthodes CND applicables peuvent inclure :
- Contrôle par ultrasons
- Contrôle par courants de Foucault
- Contrôle par ressuage
Examen radiographiqueLa méthode CND exacte doit être sélectionnée en fonction de la Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
.
Avantages des tubes à ailettes HFW ASTM A213 T9
Excellentes performances à haute température
L'acier T9 Cr-Mo est conçu pour les applications de chaudières et d'échangeurs de chaleur à température élevée.
Surface de transfert de chaleur accrue
Les ailettes fournissent une surface côté gaz considérablement plus grande qu'un tube nu de même diamètre.
Transfert de chaleur efficace ailette-tube
La fixation HFW continue offre un chemin de transfert de chaleur direct entre le tube et l'ailette.
Conception de transfert de chaleur compacte
Une densité de surface plus élevée peut aider les ingénieurs à atteindre la puissance de transfert de chaleur requise dans une section de transfert de chaleur plus petite.
Convient aux environnements de chaudières exigeants
La combinaison de l'acier allié T9 et de la construction à ailettes soudées rend le produit approprié pour des applications sélectionnées de surchauffeurs et de récupération de chaleur à haute température.
Assurance qualité
- Chaque lot de production peut être fourni avec une documentation qualité appropriée, telle que :
- Certificat de test de matériau (MTC)
- Rapport de composition chimique
- Résultats des tests mécaniques
- Rapport d'inspection dimensionnelle
- Résultats des tests hydrostatiques, le cas échéant
- Rapports CND, le cas échéant
- Enregistrements d'inspection des soudures d'ailettes
- Documentation de traçabilité des lots/chauffes
Certificat de conformitéLes exigences d'inspection peuvent être personnalisées selon Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
.
Emballage et livraison
- Les tubes à ailettes finis sont normalement protégés contre les dommages mécaniques pendant le transport. Selon la longueur du tube et les exigences du client, l'emballage peut comprendre :
- Paquets de tubes groupés
- Bouchons d'extrémité de protection
- Emballage résistant à l'humidité
- Cadres en acier ou en bois
- Étiquettes d'identification clairement marquées
Marquages de traçabilité des lots/chauffesPour les expéditions internationales, l'emballage doit être sélectionné en fonction de la Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
.
Tubes à ailettes HFW ASTM A213 T9 pour surchauffeurs – RésuméLes tubes à ailettes soudés à haute fréquence ASTM A213 T9 sont des composants de transfert de chaleur conçus pour les applications de chaudières et de récupération de chaleur à haute température. Leur principal avantage est la combinaison d'un tube de base en acier allié T9 Cr-Mo avec une
ailette continue soudée à haute fréquence, offrant à la fois des performances de matériau à température élevée et une surface de transfert de chaleur accrue côté gaz.Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
surchauffeurs, réchauffeurs, chaudières de production, chaudières de récupération de chaleur perdue, HRSG et systèmes de récupération de chaleur industriels sélectionnés.Pour un fabricant de surchauffeurs ou un entrepreneur EPC, les paramètres d'achat les plus importants sont la
