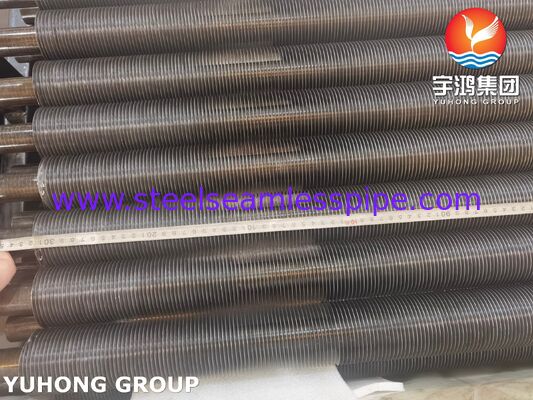

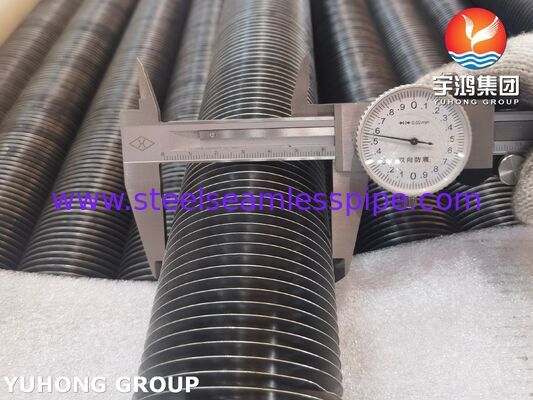

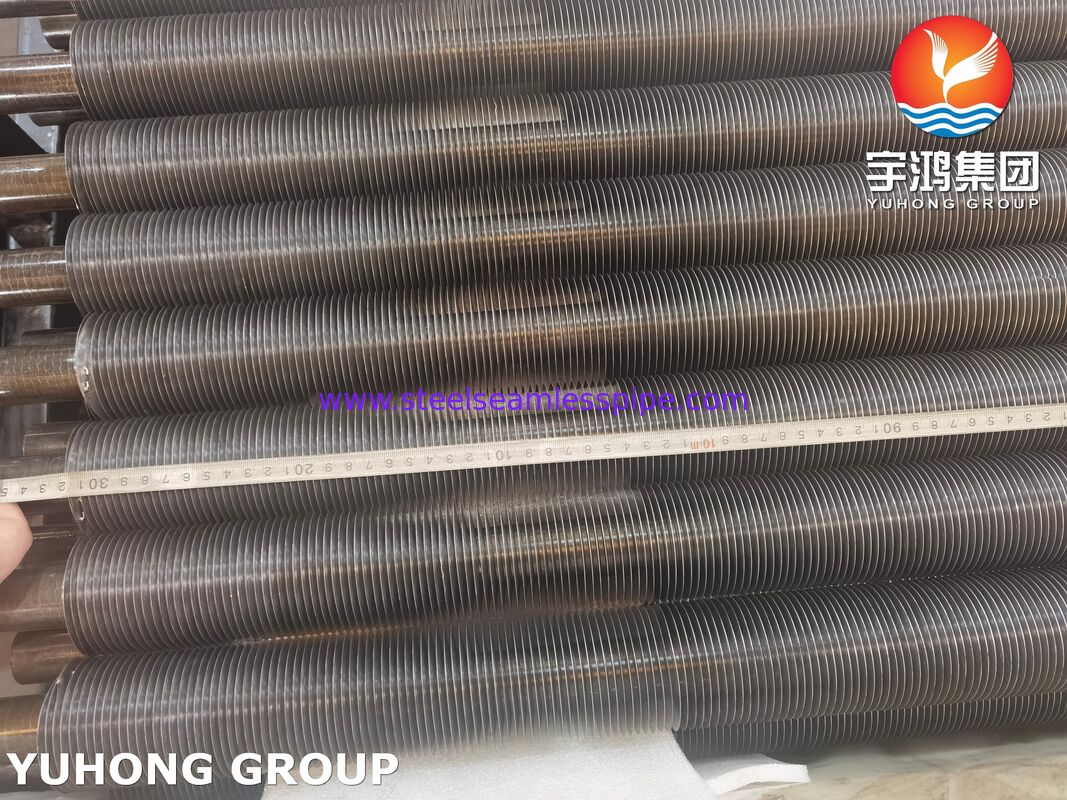

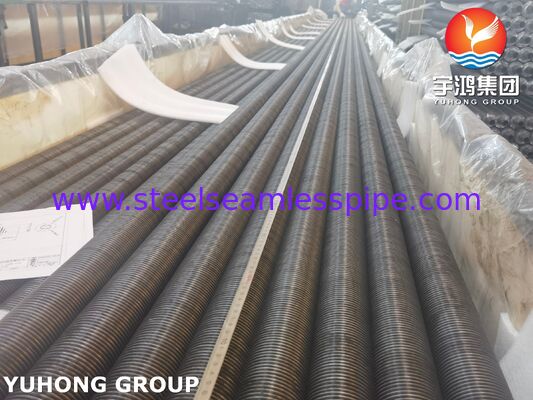

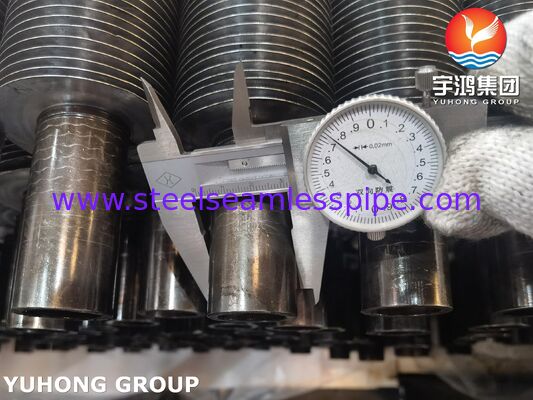

Tube à ailettes A179 G pour transfert de chaleur industriel

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU;
Numéro de modèle:	Tubes à nageoires intégrées

Conditions de paiement et expédition:

Quantité de commande min:	10 pièces
Prix:	Négociable
Détails d'emballage:	CAISSE EN BOIS AVEC CADRE EN FER
Délai de livraison:	Négociable
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	1000 tonnes par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (350)

Tube sans couture d'acier inoxydable (345)

Tuyau d'acier inoxydable duplex (137)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (171)

Tubes à nageoires (746)

échangeur de chaleur (40)

tube d'échangeur de chaleur (478)

Résistance à l'échangeur de chaleur (54)

Plaque tubulaire pour échangeur de chaleur (129)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (62)

Tube soudé d'acier inoxydable (134)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (108)

Tube d'alliage de cuivre (258)

Tube d'acier allié (222)

Tube titanique (22)

tube recuit lumineux (166)

Tube de chaudière (163)

montage en acier (878)

Bride en acier (680)

Autres (412)

Pièces de revêtement (9)

Description de produit détaillée

Type de tube à ailes:	Tube à ailettes intégré (type G)	Matériau du tube de base:	Acier au carbone ASTM A179 / A179
Pas de nageoire:	2.1-5	Diamètre extérieur du tube de base (diamètre extérieur):	16mm-63mm
domaine d'application:	Chaudière, échangeur de chaleur, condenseur, économiseur	Température de travail maximale:	400°C (750°F)
Mettre en évidence:	Tube à ailettes G pour transfert de chaleur , Tube à ailettes intégrées pour usage industriel , Tube à ailettes industrielles A179

Tubes à nageoires intégrées A179 Matériau du tube de base

Les tubes à nageoires intégrées, également connus sous le nom de tubes à nageoires de type G, sont des composants de transfert de chaleur à haute performance largement utilisés dans les échangeurs de chaleur industriels.Le produit utilise l'acier à faible teneur en carbone ASTM A179 sans soudure tiré à froid comme tube de base combiné avec des ailerons en aluminium qui sont mécaniquement intégrés dans la paroi du tubeCette conception augmente considérablement la surface externe, offrant une efficacité de transfert de chaleur supérieure dans les applications à refroidissement par air et à gaz-liquide.

Structure du tube à nageoires embarquées A179 Matériau du tube de base

Le tube est constitué de trois éléments principaux:

Tubes de base: acier ASTM A179 sans soudure à froid à faible teneur en carbone
Ailettes: Aluminium de haute pureté (généralement de qualité 1100 ou 1050)
Processus d'incorporation: une rainure hélicoïdale est d'abord coupée dans la surface externe du tube de base.La bande d'aluminium est ensuite enroulée dans la rainure sous haute tension et les bords de rainure sont pincés pour verrouiller la nageoire en place en toute sécurité, assurant un excellent contact thermique et une résistance mécanique.

Composition chimique A179 Matériau du tube de base

Élément	A179 Tubes de base (en poids en pourcentage)	Finition en aluminium (1100 de qualité, en poids%)
Le carbone (C)	0.06'018	≤ 0,20 (impureté)
Manganèse (Mn)	0Un calibre 270.63	≤ 0,05
Périmètre d'écoulement	≤ 0,035	≤ 0,05
Soufre (S)	≤ 0,035	≤ 0,05
D'autres composés	Je ne sais pas.	≤ 0,95
Aluminium (Al)	Je ne sais pas.	≥ 99,00
Fer (Fe)	Je ne sais pas.	≤ 0,95

Plage de tolérance dimensionnelle A179 Matériau du tube de base

Paramètre	Portée standard	La tolérance
Définition de l'OD du tube de base	150,88 ‰ 50,8 mm	± 0,10 mm
Épaisseur de paroi du tube de base	10,65 ∼ 4,00 mm	± 10%
Hauteur des nageoires	6.35 ∙ 15.88 mm	± 0,20 mm
Épaisseur des nageoires	0.30 ∙ 0,50 mm	± 0,03 mm
La hauteur de l'aile (FPI)	5 ‰ 11 nageoires par pouce	±0,5 FPI
Profondeur intégrée	0.15 ∙ 0,25 mm	± 0,03 mm
Longueur totale du tube	Jusqu'à 12 000 mm	± 2 mm

Avantages en matière de performances A179 Matériau du tube de base

Efficacité de transfert de chaleur augmentée de 8 à 12 fois par rapport aux tubes nus
Plage de température de fonctionnement: de 40 à 350 °C
Excellente résistance mécanique à l'adhésion Les nageoires restent sécurisées sous les vibrations et les cycles thermiques
Faible chute de pression du côté de l'air
Résistance à la corrosion renforcée par des ailerons en aluminium sur une base en acier au carbone
Longue durée de vie avec une maintenance minimale

Les champs d'application détaillés A179 Matériau du tube de base

Échangeurs de chaleur refroidis par air dans les usines pétrochimiques
Condensateurs et économisateurs pour centrales électriques
Appareils de chauffage par processus de raffinage et récupération de chaleur résiduelle
Unités de traitement du gaz naturel et de liquéfaction du GNL
Systèmes industriels de séchage et de climatisation
Réacteurs chimiques et colonnes de distillation
Équipement de transfert de chaleur en mer et en mer

Nos avantages et notre expérience A179 Matériau de tube de base

Avec plus de 15 ans d'expérience de fabrication spécialisée, nous fournissons des tubes à nageoires intégrées strictement conformes aux normes ASTM, ASME et EN.Tous les tubes de base sont soumis à des essais hydrostatiques et à un tourbillon à 100%. Nos lignes d'ailerons internes garantissent une profondeur de rainure précise et une incrustation uniforme des ailerons.et solutions personnalisées comprenant différentes densités de nageoires et revêtements de protectionNos produits ont été installés avec succès dans plus de 200 projets dans 30 pays, offrant des performances fiables et une grande satisfaction des clients.
