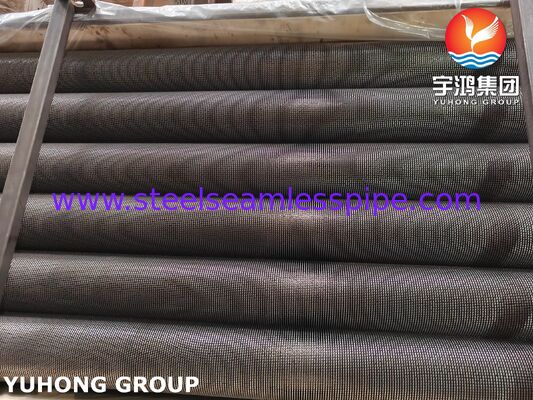

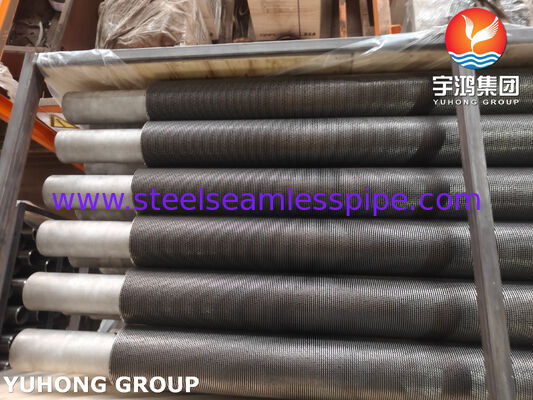

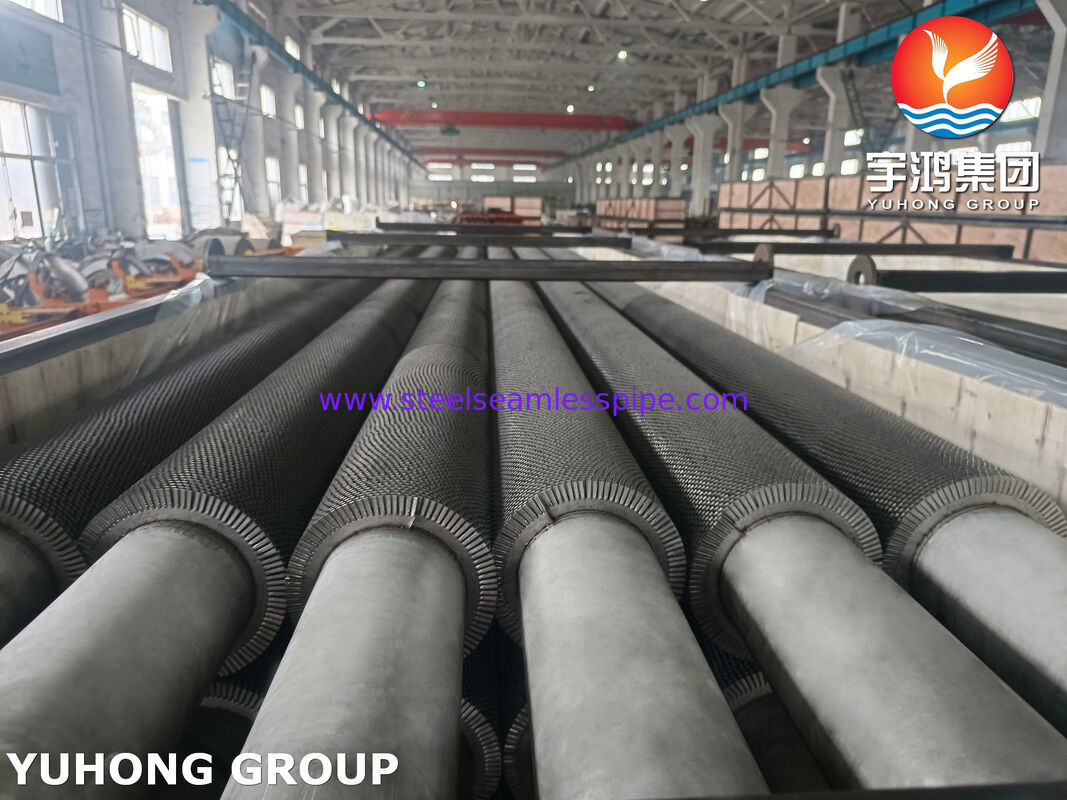

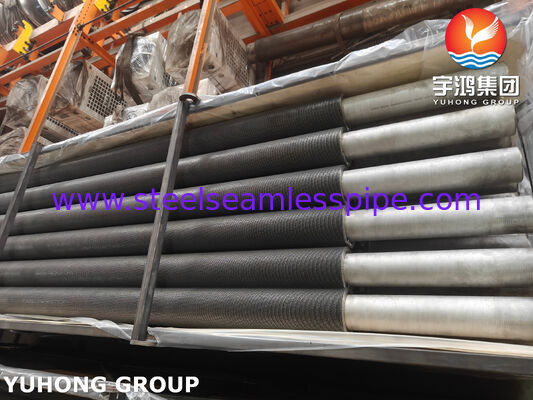

ASTM A312 TP304H Tubes à nageoires serrées pour les fabricants de HRSG
Vue d'ensemble du produit
Tubes à nageoires dentelées ASTM A312 TP304Hsont des tubes de transfert thermique en acier inoxydable à haute température développés pourGénérateurs de vapeur à récupération de chaleur (GRC), chaudières à récupération de chaleur résiduelle, échangeurs de chaleur industriels et autres systèmes thermiques exigeants.
TP304H est une qualité d'acier inoxydable austénitique avec une teneur en carbone plus élevée que le TP304 standard.résistance à haute température, résistance à l'oxydation, résistance à la corrosion et bonne soudabilitélorsqu'il est correctement traité.
La conception des nageoires dentelées augmente la surface de transfert de chaleur externe tout en créant des turbulences du côté du gaz.Cela permet une récupération efficace de la chaleur des gaz d'échappement chauds sans nécessiter un faisceau de transfert de chaleur trop grandPour les fabricants de GRSH, ces caractéristiques rendent les tubes à nageoires dentelées TP304H adaptés aux applications où:efficacité thermique, durabilité, conception compacte des équipements et résistance à l'oxydation à haute températuresont importants.
Pourquoi les tubes à nageoires dentelées TP304H sont utilisés dans les HRSG
Dans un HRSG, les gaz d'échappement chauds d'une turbine à gaz traversent les tubes de transfert de chaleur.
Un tube nu classique a une surface extérieure limitée, les nageoires serrées augmentant considérablement la surface de transfert de chaleur efficace du côté du gaz,permettant au concepteur de HRSG d'obtenir la charge thermique requise avec une disposition de tube plus compacte.
Pour l'utilisation dans les appareils électroménagersis particularly attractive for selected high-temperature sections because its stainless-steel construction provides better resistance to oxidation and corrosion than conventional carbon-steel finned tubes.
Les applications typiques sont:
- Les sections de transfert de chaleur HRSG
- Chaudières à récupération de chaleur
- Récupération de chaleur des gaz d'échappement
- Parties pour économiseurs à haute température
- Unités de récupération de chaleur industrielles
- Échangeurs de chaleur gaz-eau
- Échangeurs de chaleur de gaz à vapeur
- Équipement de récupération de chaleur pétrochimique
- Récupération de chaleur par procédé de raffinerie
- Chaudières industrielles à haute température
Construction de produits
Nos tubes à nageoires dentelées peuvent être fabriqués en utilisant unprocédé de soudage par résistance à haute fréquence, dans laquelle la bande d'aileron continue est enroulée en hélice autour du tube de base et soudée à la surface du tube.
L'aile est ensuite formée mécaniquement en une configuration dentelée ou segmentée.
Cette construction prévoit:
- Surfaces extérieures de transfert de chaleur accrues
- Amélioration de la turbulence côté gaz
- Une forte fixation de la nageoire sur le tube
- Bonne résistance au cycle thermique
- Transfert de chaleur efficace dans les applications côté gaz
- Réduction du risque de séparation des nageoires pendant le fonctionnement
- Configuration flexible de la banque de tubes
Pour les applications HRSG, le tube exact, la nageoire, l'envergure, la hauteur et l'épaisseur doivent être sélectionnés en fonction de:température du gaz, conditions de vapeur/eau, chute de pression, environnement de corrosion et charge de transfert de chaleur requise.
Plage de taille commune
Les dimensions peuvent être personnalisées en fonction de la conception thermique et mécanique du fabricant du HRSG.
Tubes de base
| Paramètre |
Dimension commune |
| Diamètre extérieur |
25 ‰ 63,5 mm |
| Épaisseur de paroi |
2.0 ∼ 6,0 mm |
| Longueur du tube |
3,000 ¥ 15 000 mm |
| Longueur typique du tube |
612 000 mm |
Dentelle dentelée
| Paramètre |
Dimension commune |
| Hauteur des nageoires |
8 ̊25 mm |
| Épaisseur des nageoires |
00,8 ∼2,5 mm |
| Le niveau de la nageoire |
2.5·8 mm |
| Densité des nageoires |
125 à 400 nageoires/m |
| Matériau des nageoires |
Acier inoxydable ou alliage compatible |
| Type de nageoire |
Nageoires spirales dentelées ou segmentées |
Ce sont...des gammes de fabrication typiques plutôt que des exigences dimensionnelles ASTM fixesLes dimensions finales peuvent être produites selon les dessins de conception HRSG du client et les calculs de transfert de chaleur.
ASTM A312 TP304H Composition chimique
Les valeurs suivantes représentent les exigences chimiques communément spécifiées pourPour l'utilisation dans les appareils électroménagersL'édition applicable du cahier des charges d'achat devrait toujours régir le certificat de matériel final.
| Élément |
Nécessité typique, en poids % |
| Le carbone (C) |
0.04 à 0.10 |
| Manganèse (Mn) |
≤ 200 |
| D'autres composés |
≤ 100 |
| Périmètre d'écoulement |
≤ 0,045 |
| Soufre (S) |
≤ 0,030 |
| Pour les métaux non métalliques |
18.0 ¢20.0 |
| Nikkel (Ni) |
8.0 ¢ 11.0 |
| Fer (Fe) |
Le solde |
La teneur relativement élevée en chrome et nickel confère la structure austenitique en acier inoxydable et la résistance à la corrosion/à l'oxydation associée à la famille 304.
Propriétés mécaniques
Les exigences mécaniques minimales typiques pour l'ASTM A312 TP304H comprennent:
| Les biens immobiliers |
Exigence |
| Résistance à la traction |
≥ 515 MPa |
| Résultat de l'exploitation, décalage de 0,2% |
≥ 205 MPa |
| L'allongement |
≥ 35% |
Les propriétés réelles doivent être confirmées par rapport à l'édition ASTM A312/A312M applicable et aux spécifications du projet de l'acheteur.
Pour le service HRSG, les exigences en matière de propriétés mécaniques doivent être prises en considération conjointement avectempérature de conception, pression, exposition à la rampe, cycle thermique et conditions de corrosion.
Processus de fabrication
Nos tubes à nageoires dentelées TP304H peuvent être fabriqués par le procédé contrôlé suivant:
1. Préparation du tube de base
Les tubes en acier inoxydable ASTM A312 TP304H sont inspectés pour vérifier la précision dimensionnelle, l'état de la surface et l'identification du matériau.
2. Préparation des bandes de nageoires
La bande de nageoires en acier inoxydable est tranchée à la largeur et à l'épaisseur spécifiées et préparée pour le soudage continu.
3. Soudage à haute fréquence
La bande d'aileron est enroulée en hélice autour du tube tandis que l'énergie électrique à haute fréquence produit un chauffage localisé à l'interface aileron-tube.La pression est appliquée pour créer une liaison métallurgique continue.
4. Serrage
La nageoire en spirale continue est serrée mécaniquement pour créer le profil segmenté requis.
5Formation et étalonnage des ailerons
La géométrie des nageoires, l'envergure, la hauteur et l'alignement sont contrôlés pour répondre aux spécifications du client.
6Je termine.
Les extrémités des tubes sont nettoyées et finies selon les prescriptions du fabricant du GRSH.
7. Inspection
Les inspections dimensionnelles, visuelles, du matériau et de la soudure/de la fixation sont effectuées avant la libération finale.
Épreuves et inspections
Le contrôle de la qualité est particulièrement important pour les tubes à nageoires HRSG, car ils fonctionnent souscharge thermique continue et changements de température répétés.
Selon les spécifications d'achat, l'inspection peut inclure:
Analyse chimique
Une identification positive du matériau (PMI) ou une analyse chimique de laboratoire peut être effectuée pour vérifier la qualité du matériau TP304H.
Test de traction
Les essais de traction vérifient la résistance au rendement, la résistance à la traction et l'allongement.
Test hydrostatique
Le tube de base peut être soumis à des essais hydrostatiques conformément aux prescriptions ASTM A312 applicables et aux spécifications de l'acheteur.
Épreuves de courant de tourbillon
L'examen du courant de tourbillon peut détecter certaines discontinuités de surface et de surface proche dans le tube.
Tests par ultrasons
UT peut être spécifié pour l'examen de la paroi du tube ou de la zone de soudure en fonction des exigences du projet.
Inspection de la liaison de la nageoire au tube
Le raccordement de la nageoire est inspecté pour la continuité, la qualité du collage et les zones potentielles de soudage incomplète.
Inspection visuelle
La surface du tube, la géométrie des nageoires, l'apparence de la soudure et les extrémités du tube sont inspectées visuellement.
Inspection dimensionnelle
Les mesures typiques comprennent:
- Diamètre extérieur du tube
- Épaisseur de paroi
- Longueur du tube
- Hauteur des nageoires
- Épaisseur des nageoires
- La hauteur de la nageoire
- Densité des nageoires
- L'alignement de la nageoire sur le tube
- Longueur totale des nageoires
Avantages pour les fabricants de GRSH
Surface de transfert de chaleur élevé
Les nageoires dentelées augmentent considérablement la surface de transfert de chaleur extérieure par rapport aux tubes nus.
Transfert de chaleur accru du côté du gaz
La géométrie de la nageoire interrompue favorise la turbulence et améliore le transfert de chaleur du côté du gaz.
Résistance à la corrosion des aciers inoxydables
Le TP304H offre une résistance nettement plus élevée à de nombreux environnements corrosifs et oxydants que les matériaux ordinaires en tubes en acier au carbone.
Capacité à température élevée
Le TP304H est destiné à des applications à température élevée où le matériau doit conserver des propriétés mécaniques utiles.
Attache de nageoires puissantes
La construction soudée à haute fréquence assure une connexion continue et mécaniquement robuste de la nageoire au tube.
Conception HRSG compacte
Une plus grande surface de transfert de chaleur peut aider les ingénieurs à atteindre les performances thermiques requises dans une surface de transfert de chaleur compacte.
Convient pour le cyclisme thermique
Une structure de nageoires soudéses correctement conçue et fabriquée peut résister au chauffage et au refroidissement répétés associés à l'exploitation de la HRSG.
Applications
Les tubes à nageoires dentelées ASTM A312 TP304H sont principalement conçus pour:
- Générateurs de vapeur de récupération de chaleur (GCR)
- Centres électriques à cycle combiné
- Chaudières à récupération de chaleur
- Systèmes d'échappement des turbines à gaz
- Systèmes de cogénération industrielle
- Récupération de chaleur par processus
- Récupération de chaleur en raffinerie
- Usines pétrochimiques
- Installations de transformation chimique
- Échangeurs de chaleur à gaz à haute température
- Chaudières industrielles
- Systèmes de récupération d'énergie
Configuration recommandée de l'approvisionnement en HRSG
Pour les fabricants de HRSG, nous pouvons fabriquer des tubes à nageoires serrées selon les exigences spécifiques du projet, notamment:
Tuyaux de base:Pour l'utilisation dans les appareils électroménagers
Type de nageoires:Aile spirale dentelée
Accrochage à la nageoire:à haute fréquence soudé
Matériau des nageoires:Acier inoxydable / alliage spécifié par projet
Longueur du tube:Client spécifié
La hauteur des ailerons:Client spécifié
Hauteur des nageoires:Client spécifié
Épaisseur des nageoires:Client spécifié
Inspection:Conformément aux exigences ASTM, ASME et de l'acheteur
Documentation:Certificat d'essai des matériaux, rapport d'inspection dimensionnelle et dossiers d'essais/d'essais NDT applicables
Les dimensions finales du tube et de la nageoire doivent toujours être établies à partir duConception thermique, conception mécanique et spécifications du projet applicables, plutôt que de sélectionner les dimensions uniquement à partir d'un tableau de tailles standard.
Assurance qualité
Pour les applications de GRSH, chaque lot de production peut être fourni avec une documentation de traçabilité couvrant:
- Numéro de chaleur
- Grade du matériau
- Composition chimique
- Résultats des essais mécaniques
- Dimensions du tube
- Dimensions des nageoires
- Inspection de la soudure ou de la fixation des ailerons
- Résultats de la NDT lorsque spécifiés
- Résultats des essais hydrostatiques, le cas échéant
- Inspection visuelle
- Les dossiers d'inspection finale
- Certificat d'essai des matériaux (MTC)
Cette traçabilité aide les fabricants de HRSG à intégrer les tubes dans leursSystèmes de documentation du contrôle de la qualité et des équipements sous pression.
