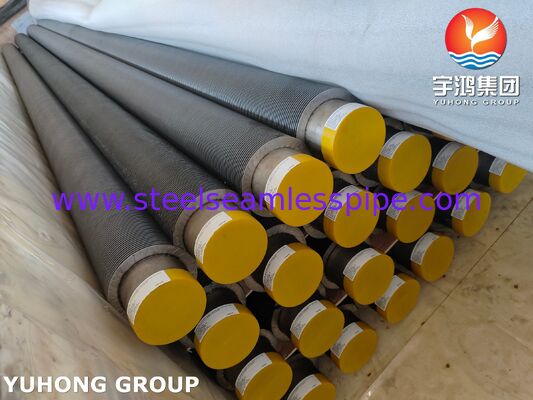

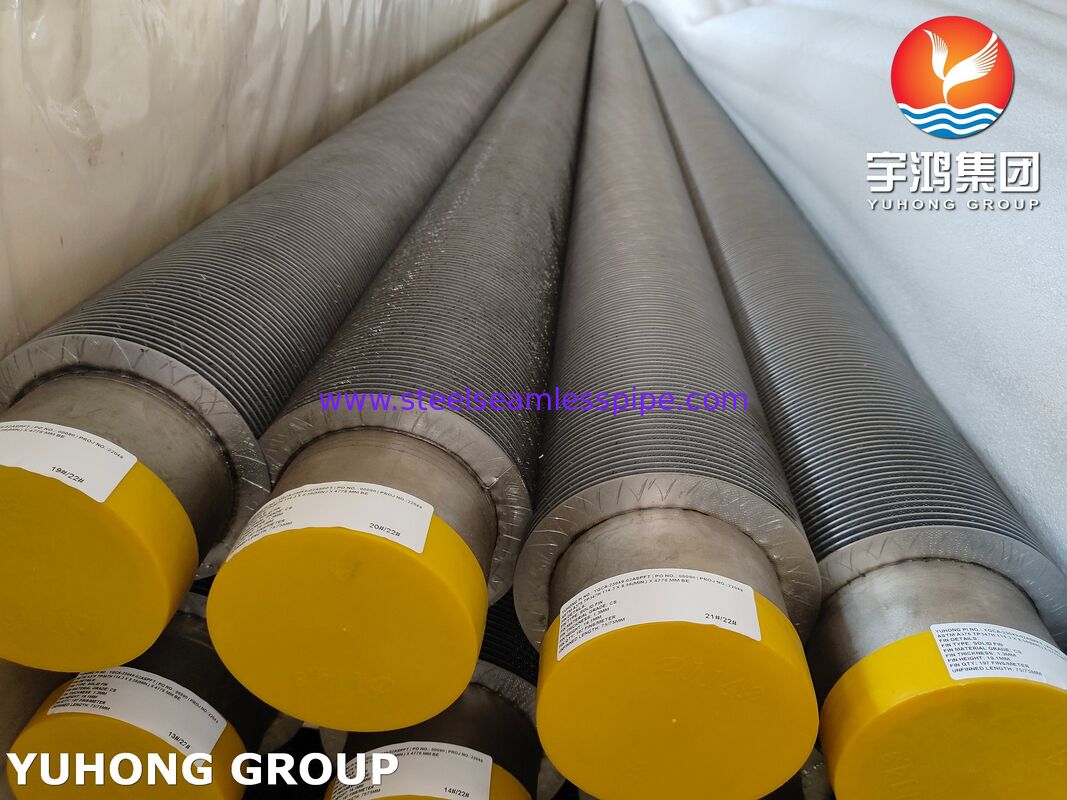

Tubes à nageoires soudés à haute fréquence pour centrales électriques
Vue d'ensemble du produit
Notretubes à ailerons soudés à haute fréquence pour centrales électriquessont des composants de transfert de chaleur conçus pour les chaudières à haute température, la récupération de chaleur, les superchauffeurs, les réchauffeurs, les économiseurs et autres applications d'énergie thermique.TP347H matériau de tube en acier inoxydable austénitique,Ces tubes à nageoires combinent l'excellente résistance à haute température et la résistance à la corrosion de l'acier inoxydable stabilisé avec la surface de transfert de chaleur améliorée fournie par les nageoires soudéses en continu.
TP347H est un acier inoxydable austénitique stabilisé au niobium développé pour un service à température élevée.Sa composition chimique stabilisée aide à réduire le risque de corrosion intergranulaire associée à la sensibilisation, tandis que sa teneur élevée en chrome et nickel lui confère une bonne résistance à l'oxydation et aux environnements corrosifs.Le TP347H est particulièrement approprié lorsque les tubes sont exposés à des températures élevées pendant de longues périodes.
Dans les équipements de transfert de chaleur des centrales électriques, la construction à nageoires augmente considérablement la surface de transfert de chaleur externe par rapport à un tube plat du même diamètre.Cela permet aux concepteurs d'équipements d'atteindre la charge thermique requise avec une surface de chauffage plus compacte, tandis que le processus de soudage à haute fréquence assure une connexion continue et mécaniquement robuste entre la nageoire et le tube.
Note technique:Le TP347H est généralement spécifié selon la norme ASTM A213 pour les tubes sans soudure de chaudière/superchauffeur/échangeur de chaleur et la norme ASTM A249 pour les tubes soudés de chaudière, de superchauffeur, d'échangeur de chaleur et de condenseur austénitiques.La norme exacte du tube, le matériau de la nageoire, les dimensions et les exigences de soudage doivent être confirmés par rapport aux spécifications du projet du client.
Principaux avantages
- Performance à haute température:Le TP347H est conçu pour un service exigeant à température élevée et offre une bonne résistance au glissement et à l'oxydation.
- Excellente résistance à la corrosion:L'acier inoxydable austénitique au chrome-nickel offre une forte résistance à de nombreux environnements corrosifs à haute température.
- Stabilisation au niobium:La composition stabilisée contribue à améliorer la résistance à la sensibilisation lors d'une exposition prolongée à des températures élevées.
- Efficacité de transfert de chaleur élevée:Les nageoires fournissent une surface extérieure nettement plus grande que les tubes simples.
- Pour les appareils à commande numérique, le réglage de l'échantillonnage doit être effectué à l'aide d'un dispositif de réglage numérique.Le soudage à haute fréquence produit une liaison constante le long de la longueur du tube.
- d'une puissance de sortie supérieure à 50 WL'augmentation de la surface peut réduire l'empreinte de surface de transfert de chaleur requise.
- Bonne intégrité mécanique:Le soudage à la nageoire correctement contrôlé réduit au minimum les espaces entre la nageoire et le tube qui pourraient autrement augmenter la résistance thermique.
- Adaptation à la production d'énergie:Convient pour les chaudières, les superchauffeurs, les réchauffeurs, les équipements de récupération de la chaleur usée et autres systèmes de transfert de chaleur à haute température.
Applications typiques dans les centrales électriques
Les tubes à nageoires soudés à haute fréquence TP347H peuvent être fournis pour une variété d'applications de transfert de chaleur de production d'électricité, notamment:
1. Superchauffeurs
Les sections de surchauffage fonctionnent à des températures élevées et nécessitent des tubes avec une bonne résistance à l'oxydation, une résistance à la rampe et une stabilité dimensionnelle à long terme.Le TP347H est adapté à certaines applications de surchauffage à haute température.
2. Réchauffeurs
Les tubes de réchauffement sont exposés à plusieurs reprises à des environnements de vapeur et de gaz de combustion à haute température.La combinaison de la capacité à haute température du TP347H et de l'augmentation de la surface des nageoires peut fournir une solution efficace pour la récupération de chaleur et le contrôle de la température de la vapeur.
3. économiseurs
Les tubes à nageoires peuvent augmenter la surface de transfert de chaleur du côté gaz d'un économiseur, aidant à récupérer la chaleur sensible des gaz d'échappement et améliorant l'efficacité globale de la chaudière.Le choix du matériau doit être basé sur la température réelle du gaz, les conditions de corrosion, les considérations relatives au point de rosée et les exigences de conception.
4Systèmes de récupération de chaleur
Les tubes à nageoires soudés à haute fréquence peuvent être utilisés dans les chaudières à chaleur usée et les équipements de récupération de chaleur où une efficacité élevée de transfert de chaleur du côté du gaz et une fixation fiable des nageoires de tube sont requises.
5. sections de récupération de chaleur de la chaudière
La technologie est applicable à des sections de récupération de chaleur sélectionnées où une surface de transfert de chaleur accrue est requise sans augmenter proportionnellement la taille globale de l'équipement.
Processus de fabrication
Nos tubes à nageoires soudés à haute fréquence sont fabriqués en utilisant la préparation contrôlée des tubes, la formation des nageoires, le soudage à haute fréquence, le contrôle dimensionnel et l'inspection finale.
La séquence de fabrication typique comprend:
- Préparation de tubesLe tube TP347H est inspecté pour la précision dimensionnelle et l'état de la surface.
- Préparation en bandes de nageoiresLe matériau des ailerons est sélectionné en fonction de la température, de la corrosion, de l'expansion thermique et des exigences du projet.
- Formation des nageoiresLa bande a la forme de la géométrie de la nageoire spécifiée.
- Soudage à haute fréquenceL'énergie électrique à haute fréquence génère de la chaleur localisée à l'interface nageoire-tube, ce qui permet de souder en continu la nageoire au tube.
- Surveillance des souduresLes paramètres de soudage tels que la fréquence, la puissance, la vitesse de la ligne et les conditions de contact sont contrôlés pour maintenir une fixation constante.
- Taille des nageoires et des tubesLe tube fini est vérifié pour la hauteur, l'alignement, la droiture et les dimensions globales.
- Inspection finale et essaisLe produit fini est soumis à des examens dimensionnels, visuels, matériels, d'intégrité de soudure et non destructifs en fonction des spécifications d'achat.
The high-frequency welding process is particularly valuable for finned tubes because a continuous fin-to-tube connection can provide better thermal conductivity than mechanically attached fins where an air gap may develop between the fin and tube.
Dimensions communes du tube et de la nageoire
Les dimensions peuvent être personnalisées en fonction des exigences de conception de l'échangeur de chaleur.
| Paramètre |
Dimension typique |
| Diamètre extérieur du tube |
120,7 ∼ 63,5 mm |
| Épaisseur de paroi du tube |
1.5·6.0 mm |
| Longueur totale du tube |
Jusqu'à environ 18 m, sous réserve des exigences d'équipement et de transport |
| Hauteur des nageoires |
6 ̊25 mm |
| Épaisseur des nageoires |
00,8 ∼2,5 mm |
| La hauteur de la nageoire |
Approximativement 2,0 × 10,0 mm |
| Proportion d'enroulement |
Approximativement 2 à 10 fois la surface externe du tube nu |
| Configuration des nageoires |
Profilés solides, dentelés ou autres |
| Matériau des nageoires |
Acier inoxydable, acier au carbone, acier peu allié ou autres alliages spécifiés |
Ce sont...les gammes d'ingénierie typiques plutôt que les exigences universelles ASTMLes dimensions finales doivent être établies selon le calcul du transfert de chaleur, la chute de pression admissible, la vitesse du gaz, la température de fonctionnement, l'expansion thermique, la disposition du tube-plaque,et les dessins des clients.
Pour les projets de centrales électriques, les tailles de tubes généralement fournies peuvent inclure environ25.4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm et 63,5 mm de diamètre extérieur, sous réserve des exigences du projet.
TP347H Composition chimique
Le TP347H est un acier inoxydable austénitique stabilisé.
| Élément |
Exigence TP347H, en % |
| Le carbone (C) |
0.04 à 0.10 |
| Manganèse (Mn) |
2.00 au plus. |
| D'autres composés |
1.00 au plus. |
| Périmètre d'écoulement |
0.045 au plus. |
| Soufre (S) |
0.030 au maximum. |
| Pour les métaux non métalliques |
17.0 ¢19.0 |
| Nikkel (Ni) |
9.0 ¢ 13.0 |
| Molibdène (Mo) |
Pas spécifié |
| Niobium (Nb) |
8 × C minimum à 1,10 maximum. |
| Fer (Fe) |
Le solde |
La composition TP347H indiquée ci-dessus est conforme aux exigences de l'ASTM pour les tubes TP347H.
L'ajout de niobium est une caractéristique importante du TP347H. Le niobium stabilise le carbone et aide à réduire la sensibilisation liée au carbure de chrome lors de l'exposition à des températures élevées.Cela rend le TP347H attrayant pour les applications de chaudière à haute température et de récupération de chaleur.
TP347H Propriétés mécaniques
Les exigences mécaniques minimales typiques pour les tubes TP347H à température ambiante comprennent:
| Les biens immobiliers |
Exigence |
| Résistance à la traction |
515 MPa min. |
| Résistance au rendement |
205 MPa min. |
| L'allongement en 50 mm |
35% en moins. |
| Dureté |
192 HBW / 200 HV max.; 90 HRB max. |
Ces valeurs correspondent aux exigences communément spécifiées en matière de tubes TP347H.
Les propriétés mécaniques réelles du tube fini à nageoires dépendent de l'état de fabrication du tube, du traitement thermique, du travail à froid, du processus de soudage, des dimensions et de la norme de produit applicable.
Qualité des ailerons soudés à haute fréquence
La qualité de la soudure à partir d'un tuyau est essentielle pour les performances d'une surface de transfert de chaleur à nageoires.
- Fixation continue des nageoires
- Soudage uniforme le long de la longueur du tube
- Pénétration de soudure contrôlée
- L'envergure de la nageoire est constante
- Taille et épaisseur correctes des nageoires
- Faible discontinuité de soudage
- Alignement correct du tube à la nageoire
- Entrée de chaleur contrôlée
- Déformation thermique minimale
- Résistance mécanique adéquate de l'attache
Pour les centrales électriques à haute température, le matériau de la nageoire et les paramètres de soudage doivent être choisis en tenant compte de la différence de dilatation thermique entre le tube et la nageoire.
Inspection et essais
En fonction des spécifications d'achat, de l'application et de la norme de tuyauterie applicable, l'inspection peut inclure:
Analyse chimique
Une identification positive du matériau ou une analyse chimique de laboratoire peut être effectuée pour vérifier la composition de l'alliage TP347H.et les types d'acier inoxydable contenant du niobium.
Test de traction
Les essais de traction vérifient la résistance à la traction, la résistance au rendement et l'allongement.
Test de dureté
Les essais de dureté Rockwell, Brinell ou Vickers peuvent être effectués selon la spécification applicable.
Test hydrostatique
L'essai de pression hydrostatique peut être effectué sur le tube conformément aux spécifications applicables et aux exigences du client.
Éddy Current / Test électrique non destructif
Les tests électriques non destructifs peuvent être utilisés pour détecter les discontinuités susceptibles d'affecter l'intégrité du tube.exige que chaque tube soit soumis à un essai électrique non destructeur ou à un essai hydrostatique.
Test de l'aplatissement
L'essai d'aplatissement évalue la ductilité du tube et sa résistance à la déformation et fait partie des exigences d'essai standard pour les tubes austénitiques applicables.
Épreuve de mise à feu
Lorsque la spécification du tube applicable l'exige, un essai de flambée évalue la capacité du tube à résister à une expansion contrôlée sans fissuration.

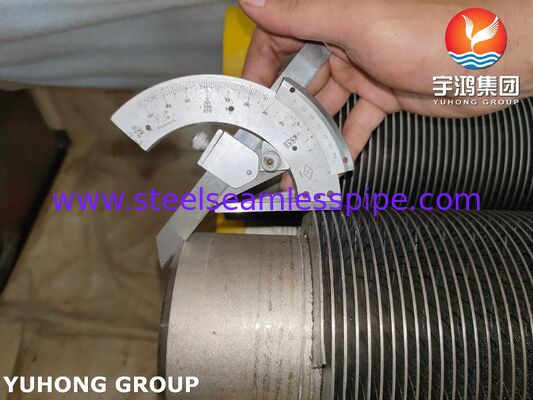

Inspection visuelle et dimensionnelle
Les tubes finis à nageoires sont vérifiés pour:
- Diamètre extérieur du tube
- Épaisseur de paroi
- Longueur du tube
- Hauteur des nageoires
- Épaisseur des nageoires
- La hauteur de la nageoire
- Alignement des nageoires
- Le droit
- Condition de la surface

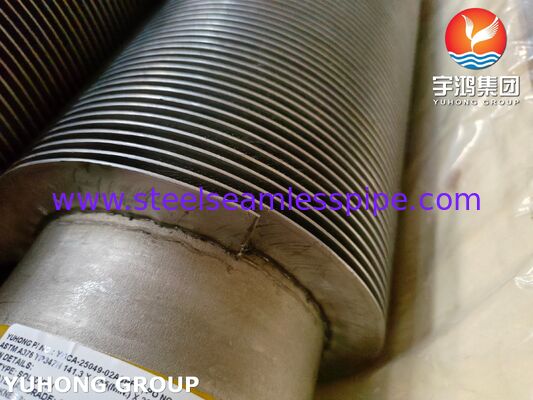

- Apparence de la soudure de la nageoire au tube
Épreuves d'intégrité des soudes à nageoires
En fonction des spécifications du projet, la qualité de la soudure de la nageoire au tube peut être évaluée par examen visuel, inspection dimensionnelle, prélèvement d'échantillons destructifs, examen métallographique,ou d'essais mécaniques de résistance à la liaison.
Des méthodes supplémentaires de NDT peuvent être fournies si elles sont requises par l'acheteur ou par les spécifications techniques.
Normes applicables
La combinaison standard exacte doit être confirmée avant l'approvisionnement.
- Pour l'utilisation dans les appareils de traitement des eaux usées∆ Chaudière en acier allié ferritique et austénitique, superchauffeur et échangeur de chaleur sans soudure.
- Pour l'application de la norme ASTM A249/A249∆ chaudière en acier austénitique soudé, superchauffeur, échangeur de chaleur et condensateur.
- Pour l'application de la norme ASME SA213 Spécification équivalente à l'ASME couramment utilisée pour les tuyaux de chaudière, de superchauffeur et d'échangeur de chaleur.
- Pour l'application de l'ASME SA249- spécification ASME pour chaudière austénitique soudé, superchauffeur, échangeur de chaleur et tubes de condensation.
L'ASTM confirme que l'A213 couvre les chaudières, les superchauffeurs et les échangeurs de chaleur en aciers alliés ferritiques et austénitiques,tandis qu'A249 couvre les tubes austénitiques soudés et identifie spécifiquement TP347H comme une qualité à haute température.
Pourquoi choisir les tubes à nageoires TP347H pour la production d'électricité?
L'équipement de transfert de chaleur des centrales électriques doit fonctionner de manière fiable à des températures élevées, à des cycles thermiques, à l'oxydation, à la corrosion, aux vibrations et à de longues périodes de fonctionnement.Le TP347H offre une combinaison de résistance à la corrosion austénitique et en acier inoxydable, résistance à haute température et stabilisation au niobium.
Lorsqu'il est combiné avec des ailerons soudés à haute fréquence, le tube fournit une surface de transfert de chaleur significativement élargie tout en maintenant une connexion continue entre l'aileron et le tube.Cela rend la construction particulièrement utile lorsque les concepteurs ont besoin de performances élevées de transfert de chaleur côté gaz dans une enveloppe d'équipement contrôlé.
La bonne sélection des matériaux demeure essentielle: température de fonctionnement, pression de vapeur, composition chimique des gaz de combustion, caractéristiques des cendres, exposition au soufre/chlorure, cycle thermique, matière des nageoires,et la durée de vie de la conception doivent tous être considérés avant de choisir le TP347H.
Personnalisation disponible
Nous pouvons fabriquer des tubes à nageoires soudés à haute fréquence selon les dessins du client et les exigences de transfert de chaleur, y compris:
- Matériau du tube: TP347H
- Dépouillez-vous et épaisseur de paroi du tube
- Matériau des nageoires
- Hauteur des nageoires
- Épaisseur des nageoires
- La hauteur de la nageoire
- Profil de nageoire
- Les extrémités nues
- Longueur du tube
- Longueur des nageoires
- Proportion d'enroulement
- Exigences en matière de soudage
- Traitement de surface
- Exigences en matière d'inspection et d'essais
- Exigences en matière d'emballage et de marquage
Résumé du produit
Tubes à nageoires soudés à haute fréquence TP347Hsont des composants de transfert de chaleur hautes performances développés pour des applications exigeantes de production d'énergie et de récupération de chaleur à haute température.Leur combinaison des propriétés de température élevée du TP347H et de la construction des nageoires soudés en continu fournit une solution efficace pour augmenter la surface de transfert de chaleur, améliorer l'efficacité thermique et optimiser la taille de l'échangeur de chaleur.
Pour les centrales électriques nécessitant des surfaces de transfert de chaleur fiables dans les superchauffeurs, les réchauffeurs, les économisateurs, les systèmes de récupération de la chaleur usée et autres équipements à haute température,Les tubes à nageoires soudés à haute fréquence TP347H peuvent être conçus pour répondre à des besoins thermiques spécifiques, exigences mécaniques, dimensionnelles et d'inspection.
