ÀLe groupe Yuhong Group Co., Ltd., nous concevons, concevons et fabriquons des récipients à pression lourds, des refroidisseurs d'air et des appareils de haute technologieÉchangeur de chaleurNous sommes un fabricant intégré qui fournit à la fois des équipements thermiques complets et clés en main, tels que des appareils thermiques à haute pression et des appareils thermiques à haute pression.Échangeurs d'effluents d'aliments pour animaux combinés- et des composants de remplacement de haute précision, y compris des tubes d'échangeur de chaleur haut de gamme, des feuilles de tubes sur mesure et des tubes spécialisés.

Pour les demandes d'ingénierie ou les devis de fabrication personnalisés, contactez notre équipe technique directement àJimmy@steelseamlesspipe.com Je suis désolé.

UneÉchangeur d'effluents d'alimentation(souvent appelé échangeur d'effluents d'alimentation combiné ou CFEE) est un échangeur d'effluents d'alimentation à haute pressionÉchangeur de chaleur TEMAsont largement utilisés dans les unités d'hydroprocessage, les hydrocrackers, les catalyseurs et les systèmes de traitement des eaux.

Son objectif thermique principal est la récupération de chaleur: échange d'énergie thermique entre l'effluent de réaction chaud qui sort du réacteur et le mélange d'alimentation froid entrant.En préchauffant l'alimentation du réacteur à l'aide de la chaleur résiduelle du flux d'effluent, le système réduit considérablement la charge du four, réduit la consommation de carburant opérationnel et réduit les émissions mondiales de carbone.

En raison de conditions de fonctionnement extrêmes impliquant une pression partielle élevée de l'hydrogène, des températures élevées et du sulfure d'hydrogène corrosif (H2S),Ces échangeurs exigent des normes sans compromis dans la sélection métallurgique, l'intégrité du soudage et l'ingénierie des composants de précision.

Qu'il s'agisse de rénover une boucle d'hydroprocessage existante ou de construire une nouvelle unité de traitement, le groupe Yuhong fournit à la fois des équipements complets et des pièces de rechange directes:

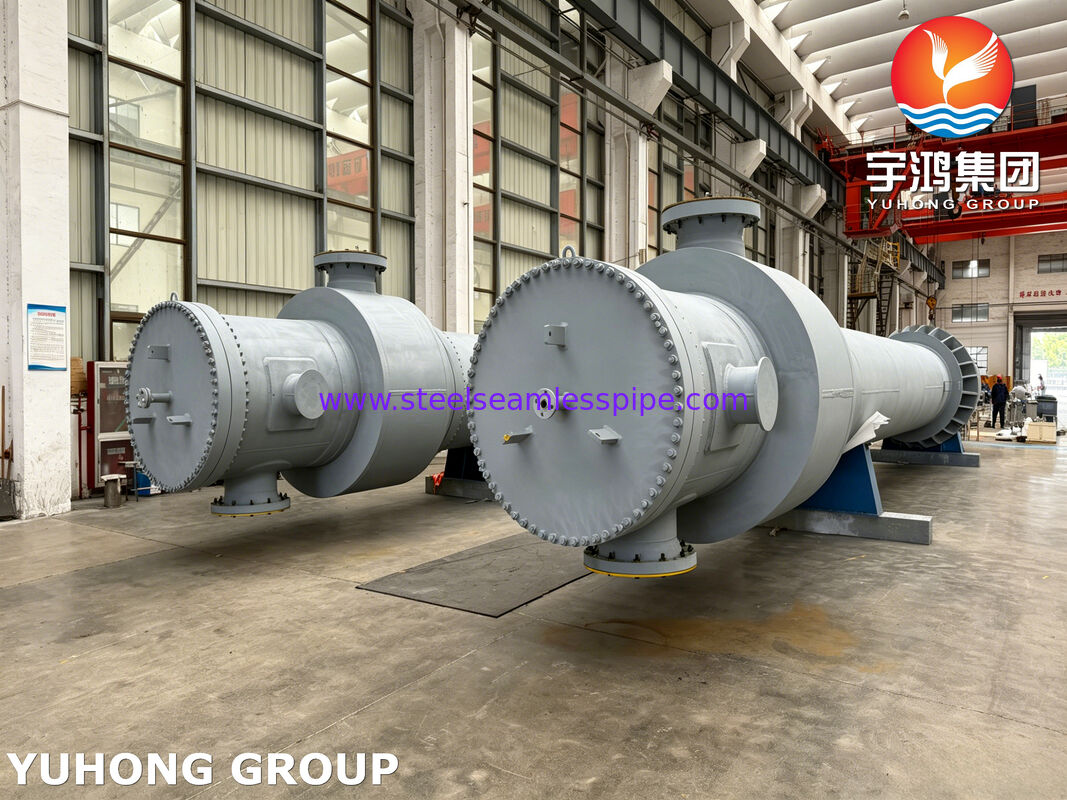

• Configurations TEMA: conceptions de tubes et de coques haute pression conformes à la norme TEMA (type BHE, DEU, EMU, etc.) et à la norme ASME section VIII div. 1 et div. 2.

• Sceaux à usage extrême: Fermetures à serrure arrière, joints de diaphragme et brides à boulons spécialisées conçues pour le service hydrogène haute pression.

Un échangeur de chaleur n'est aussi fiable que son tube de transfert de chaleur interne.

• Tubes sans soudure en acier inoxydable: Austenitique (304L, 316L, 321H, 347H) et de qualité Duplex/Super Duplex (S31803, S32750) offrant une résistance exceptionnelle à la fissuration par corrosion par stress à l'acide polythioné et à la corrosion par H2S humide.

• Tubes en alliage de nickel: Inconel 600/625, Incoloy 800/825, Hastelloy C276 et Monel 400 pour les atmosphères à haute température et à haute pression d'hydrogène et de gaz acides.

• Tubes en alliage de cuivre: tubes en laiton de l'Amirauté, CuNi 90/10 et CuNi 70/30, conçus pour le refroidissement des circuits d'eau et des flux de procédés non corrosifs.

• Tubes à nageoires: Extrudées, à nageoires hautes, à nageoires basses et denteléesTubes à nageoiresles configurations conçues pour élargir la surface externe, augmenter les coefficients de transfert de chaleur et maximiser l'efficacité thermique des échangeurs de chaleur à refroidissement par air et à phase gazeuse.

• Tubes de four et échangeurs de chaleur: Tubes sans couture haut de gamme conçus pour des cycles thermiques sévères, une résistance à la rampe et des boucles de four à haute pression ou de réchauffeur.

Afin d'aider les équipes de maintenance, les sous-traitants EPC et les spécialistes des marchés publics à rechercher des pièces de rechange, le tableau suivant met en évidence les principaux composants internes, leurs fonctions d'ingénierie,et les offrandes matérielles:

1. Efficacité thermique supérieure: La conception des tubes et l'optimisation de la hauteur de l'interrupteur assurent un coefficient de récupération de chaleur maximal avec une chute de pression minimale.

2. Résistance à l'hydrogène à haute température (HTHA): Contrôle strict des matériaux conformément aux directives de la courbe Nelson (API 941) pour éliminer les risques de fragilité de l'hydrogène.

3. Machinerie à tubes CNC de précision: Le forage et la rainure de trous ultra-précis assurent une expansion optimale du tube, évitant les microfuites dans les joints critiques à haute pression.

4. Tests non destructifs: 100% d'essais radiographiques (RT), d'essais ultrasoniques (UT), d'essais de pression hydrostatique et d'identification positive du matériau (PMI) effectués sur tous les composants de rétention de pression.

Lors de la sélection ou du remplacementÉchangeur combiné d'effluents d'aliments pour animaux (CFEE)ou acheter des pièces de rechangeRéservoirs de tubes d'échangeur de chaleur, les ingénieurs et les responsables des achats devraient évaluer plusieurs facteurs opérationnels critiques:

Dans les traitements hydrologiques, l'ammoniac (NH3) et le sulfure d'hydrogène (H2S) se combinent pour former des sels de bisulfure d'ammonium (NH4HS) à mesure que les températures baissent dans le train d'effluents.

• Note d'ingénierie: Il faut intégrer un profil de température approprié et des points d'injection d'eau de lavage pour éviter la cristallisation du sel, la corrosion sévère localisée sous-dépôt et le bouchonage du tube.Tubes en alliage de nickelou DuplexTubes sans soudure en acier inoxydableDans la zone de condensation, la durée de vie de l'équipement est considérablement prolongée.

Les échangeurs d'effluents d'alimentation subissent un différentiel d'expansion thermique important entre l'alimentation à haute température et les flux d'effluents plus froids.

• Note d'ingénierie: L'expansion hydraulique du tube combinée au soudage de résistance est fortement recommandée par rapport à l'expansion mécanique seule.feuille de tube d'échangeur de chaleurles matériaux plaqués assurent la stabilité structurelle et une contamination croisée zéro des fluides.

Des vitesses de fluide élevées du côté de la coque peuvent déclencher des vibrations induites par le débit, entraînant une frottement prématuré du tube ou une défaillance de la fatigue aux points de contact du déflecteur.

• Note d'ingénierie: la modélisation CFD avancée et les supports de tubes à barres ou à ruban tordu sont appliqués pour éliminer les modes de défaillance des vibrations.

• Fabrication intégrée: De la fabrication de tubes en acier sans soudure jusqu'à l'assemblage final des récipients à haute pression, nous contrôlons chaque étape de la chaîne d'approvisionnement.

• Conformité globale: Construit conformément aux normes internationales ASME, TEMA, PED et ISO.

• Fabrication sur mesure: personnalisation complète basée sur les feuilles de données thermiques du client, les dessins ou les spécifications de remplacement.

Prêt à discuter de votre prochain projet ou demander un devis pour des échangeurs de chaleur complets ou des groupes de tubes de remplacement?
