ASME VIII Div.1 TEMA R Échangeur de chaleur à coquille et à tube Échangeur de chaleur pour équipes de raffineries de pétrole et de gaz

Détails sur le produit:

Lieu d'origine:	Chine, Corée
Nom de marque:	YUHONG
Certification:	TEMA Class R / ASME Section VIII Division 1
Numéro de modèle:	Échangeur de chaleur vertical à calandre et à tubes de type TEMA BEM

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	USD 50,000 - USD 1,000,000 PER SET
Détails d'emballage:	Caisses en bois standard ou emballage personnalisé selon les exigences du client.
Délai de livraison:	60-90 jours
Conditions de paiement:	T/T, D/P, D/A, L/C, Western Union
Capacité d'approvisionnement:	500 ensembles/mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (350)

Tube sans couture d'acier inoxydable (343)

Tuyau d'acier inoxydable duplex (137)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (171)

Tubes à nageoires (745)

échangeur de chaleur (38)

tube d'échangeur de chaleur (476)

Résistance à l'échangeur de chaleur (54)

Plaque tubulaire pour échangeur de chaleur (129)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (62)

Tube soudé d'acier inoxydable (134)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (108)

Tube d'alliage de cuivre (258)

Tube d'acier allié (222)

Tube titanique (22)

tube recuit lumineux (166)

Tube de chaudière (162)

montage en acier (876)

Bride en acier (680)

Autres (412)

Pièces de revêtement (9)

Description de produit détaillée

Type d'équipement:	Échangeur de chaleur de coquille et de tube	Code de conception et norme:	ASME Section VIII Div. 1, TEMA Classe R, NACE MR0175 / ISO 15156
Matériau de la coque:	ASME SA-516 Gr. 70 N (normalisé) / ASME SA-106 Gr. B	Matériau du tube:	ASME SA-179 étiré à froid sans soudure / ASME SA-213 TP316L
Matériau de la feuille de tubes:	ASME SA-350 LF2 Cl. 1 / ASME SA-105 / ASME SA-266	Matériau du canal/tête:	ASME SA-516 Gr. 70N
Matériau de boulonnage:	ASME SA-193 Gr. B7 (goujons) et ASME SA-194 Gr. 2H (écrous hexagonaux lourds)
Mettre en évidence:	Échangeur de chaleur tubulaire à calandre et tubes Monel 400 , Échangeur de chaleur type BEM , Échangeur de chaleur à tubes fixes

ASME VIII Div.1 TEMA R Échangeur de chaleur à coquille et à tube Échangeur de chaleur pour équipes de raffineries de pétrole et de gaz

Attributs du produit et spécifications techniques

Paramètre / attribut	Spécification technique et norme
Type d'équipement	Échangeur de chaleur à coque et tube
Code de conception et norme	La section VIII de l'ASME Div. 1,TEMA classe R,Les produits de la catégorie 1 doivent être présentés dans le catalogue de la NACE MR0175 / ISO 15156.
Matériau de la coquille	Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:(Normalisé) /Pour l'utilisation de l'équipement, les caractéristiques suivantes doivent être indiquées:
Matériau du tube	Pour l'application de la norme ASME SA-179- Des pièces de rechange.La norme ASME SA-213 TP316L est modifiée.
Matériau de la feuille	La valeur de l'échantillon doit être supérieure ou égale à:/Pour l'application de la norme ASME SA-105/Pour l'application de la norme ASME SA-266
Matériau du canal / de la tête	Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Matériau de boulonnage	Le produit doit être soumis à un contrôle d'approvisionnement.(Studs) etPour l'utilisation de l'appareil, la valeur de l'appareil doit être égale ou supérieure à:(Noix hexagonale lourdes)
Spécification du joint	SS316 + joints de plaie en spirale de graphite flexible avec anneaux intérieurs et extérieurs
Conformité au service	HIC & SSCC Éprouvées conformément à la NACE MR0175

3Description du produit

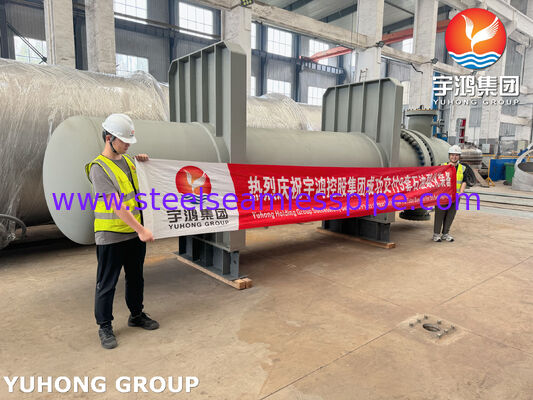

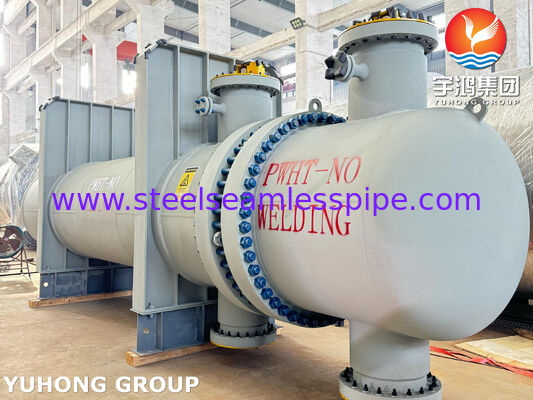

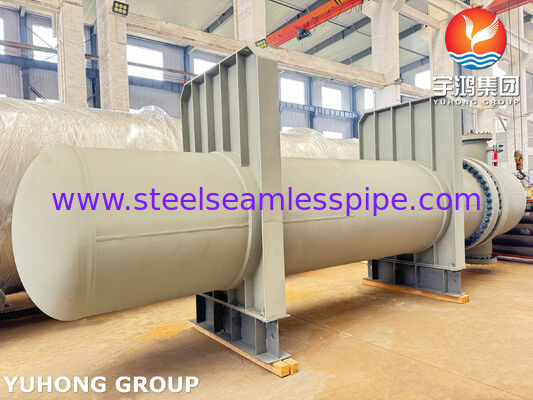

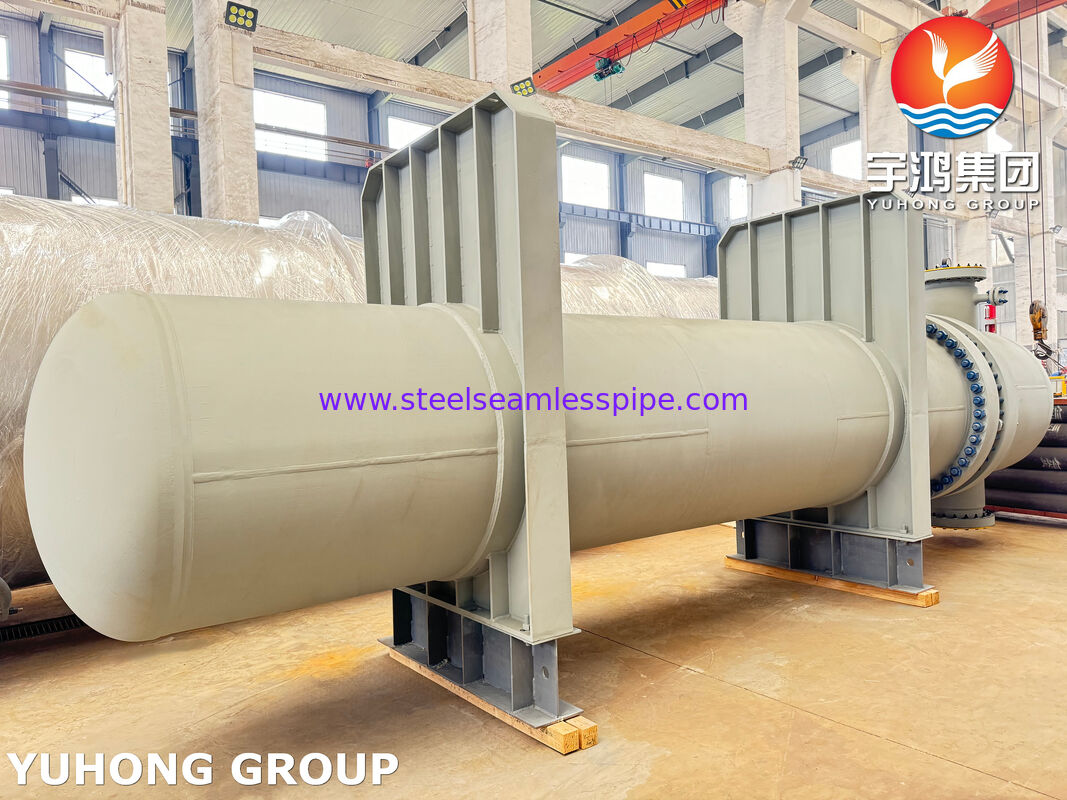

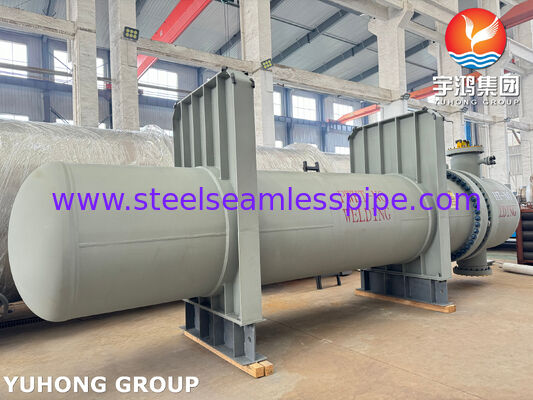

3.1 Vue d'ensemble du produit et applications principales

Ce récipient sous pression est une coque et un tube lourdséchangeur de chaleurfabriqués strictement en conformitéLa section VIII de l'ASME Division 1etTEMA classe Rles normesIl est spécialement conçu pour des conditions de fonctionnement difficiles, y compris des environnements de service à haute pression, haute température et acide dans le raffinage du pétrole, le traitement pétrochimique,et installations de traitement du gaz naturel en mer/sur terre.

Conçu et livré par nos spécialistes techniques dévoués, ceéchangeur de chaleur d'équipela solution est entièrement conforme aux spécifications EPC et utilisateur final rigoureuses, y compris celles de Mott MacDonald, Petrojet et Kuwait Energy,assurer l'intégrité structurelle à long terme et une efficacité thermique optimale.

3.2 Spécification des composants de base et des matériaux

Composant	Norme ASME / ASTM sur les matériaux	Condition de livraison / traitement thermique
Cylindre à coque	Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:/Pour l'utilisation de l'équipement, les caractéristiques suivantes doivent être indiquées:	Normalisé
Tubes échangeuses de chaleur	Pour l'application de la norme ASME SA-179/La norme ASME SA-213 TP316L est modifiée.	Tiré à froid sans couture
Feuille de tuyau	La valeur de l'échantillon doit être supérieure ou égale à:/Pour l'utilisation de l'appareil, les caractéristiques suivantes doivent être indiquées:	Fabrication à partir de métaux
Couverture du canal / de la coque	Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:	Normalisé
Nozzles et brides	Pour l'application de la norme ASME SA-105/La norme ASME SA-350 LF2 est appliquée.	Les normes ASME B16.5 / B16.47
Des baffles et des tiges de cravate	La norme ASME SA-240 316L est appliquée/Pour l'utilisation de l'appareil, les caractéristiques suivantes doivent être indiquées:	Machines à commande numérique de précision
Boulonnage sous pression	Le produit doit être soumis à un contrôle d'approvisionnement./Pour l'utilisation de l'appareil, la valeur de l'appareil doit être égale ou supérieure à:	Acier allié à haute traction

3.3 Principaux avantages techniques et d'ingénierie

Joints de haute précision de tube à feuille de tube: intègre uneLa résistance est soudée + la résistance est étendueconception commune pour éliminer la corrosion des fissures et prévenir la fissuration par corrosion par contrainte (SCC) sous charges thermiques cycliques.
NACE MR0175 Conformité pour le service acideTout le monde:Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:les plaques de maintien de la pression sont soumises à une analyse stricte de la chaleur de la cuillère, à un examen microstructural et à des essais HIC/SSCC;.
Protection contre l'érosion de classe R TEMA: équipés de véhicules lourdsDétecteurs d'impédanceà l'entrée de la buse pour protéger les faisceaux de tubes internes de l'érosion directe du fluide et de l'impact à grande vitesse.
Intégration modulaireConçu par notre professionneléchangeur de chaleur d'équipedes spécialistes dotés de bagues de levage intégrées, de broches d'alignement et d'interfaces de brides standard pour rationaliser l'installation et la maintenance sur le terrain.

3.4 Caractéristiques de contrôle de la qualité et d'essais non destructifs

Examen non destructif (EDN):
- RT (épreuves radiographiques): Examen volumétrique à 100% sur toutes les soudures à bout à pénétration complète de la coque et des têtes selon la section V de l'ASME.
- UT / MT / PT: 100% d'essai par ultrasons sur les pièces forgées de feuille de tube, avec particules magnétiques / pénétrant liquide Inspection sur les soudures d'angle de buse.
Traitement thermique après soudage (PWHT): réalisé dans un four commandé par ordinateur pour les coques et les canaux de maintien de la pression pour soulager les contraintes de soudage résiduelles conformément aux exigences du code ASME.

Je suis désolée. ASME VIII Div.1 TEMA R Échangeur de chaleur à coquille et à tube Échangeur de chaleur pour équipes de raffineries de pétrole et de gaz
