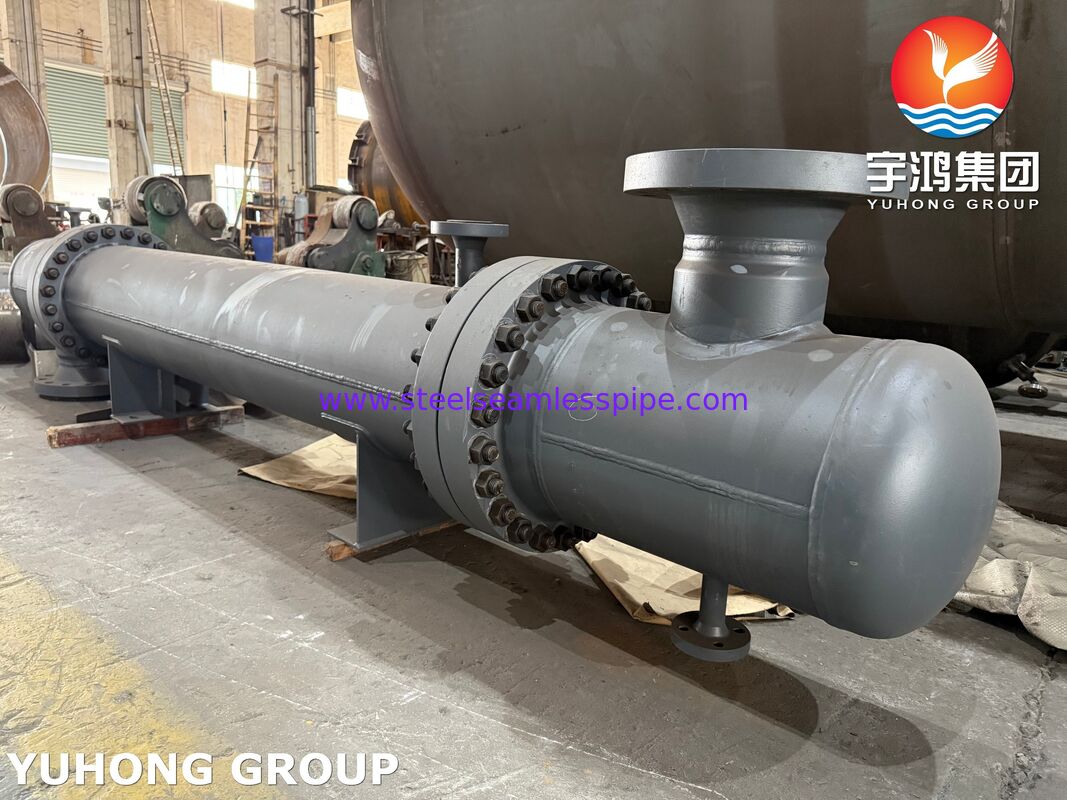

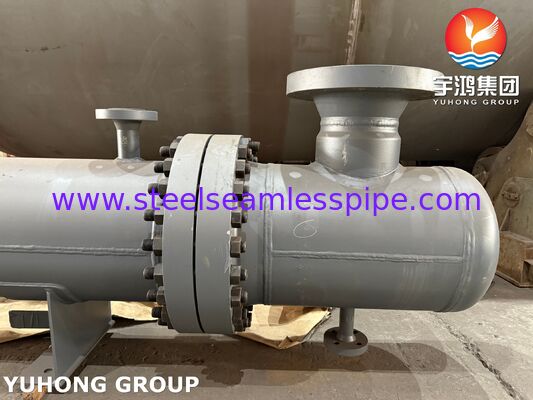

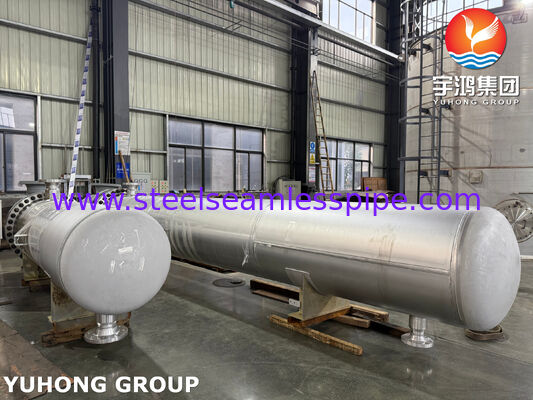

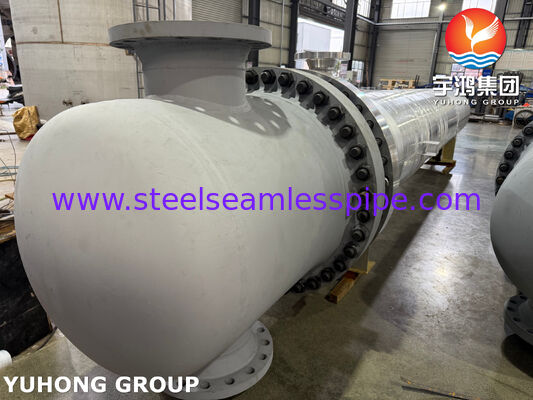

TEMA BEM Échangeur de chaleur de coque et de tube ASME SA240 316 Échangeur de chaleur en acier inoxydable

Détails sur le produit:

Lieu d'origine:	Chine, Corée
Nom de marque:	YUHONG
Certification:	TEMA Class R / ASME Section VIII Division 1
Numéro de modèle:	Échangeur de chaleur vertical à calandre et à tubes de type TEMA BEM

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	USD 50,000 - USD 1,000,000 PER SET
Détails d'emballage:	Caisses en bois standard ou emballage personnalisé selon les exigences du client.
Délai de livraison:	60-90 jours
Conditions de paiement:	T/T, D/P, D/A, L/C, Western Union
Capacité d'approvisionnement:	500 ensembles/mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (348)

Tube sans couture d'acier inoxydable (343)

Tuyau d'acier inoxydable duplex (137)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (171)

Tubes à nageoires (745)

échangeur de chaleur (36)

tube d'échangeur de chaleur (476)

Résistance à l'échangeur de chaleur (54)

Plaque tubulaire pour échangeur de chaleur (129)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (62)

Tube soudé d'acier inoxydable (134)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (108)

Tube d'alliage de cuivre (258)

Tube d'acier allié (222)

Tube titanique (22)

tube recuit lumineux (166)

Tube de chaudière (161)

montage en acier (876)

Bride en acier (679)

Autres (412)

Pièces de revêtement (9)

Description de produit détaillée

Tubes d'échange de chaleur:	Acier inoxydable ASME SA213 / SA249 TP316 (17 Cr, 12 Ni)	Baril d'obus:	ASME SA516 Gr 70 / Acier au carbone
Dimensions de la coque:	ID: 550,00 mm \| Diamètre extérieur : 570,00 mm \| Épaisseur : 10 mm	Spécification du tube:	368 comptes \| Diamètre extérieur : 19 000 mm \| Épaisseur : 2.000 mm \| Longueur : 3.000 m \| Dispositi
Passage de tube/coupe de déflecteur:	4 Passes Tubes \| Chicanes à segment unique à 30 % de coupe (espacement de 350,00 mm)	Équipement d'application:	Eau et huile de refroidissement propres
Mettre en évidence:	Échangeur de chaleur ASME SA240 316 en acier inoxydable , faisceau tubulaire d'échangeur de chaleur à calandre , Échangeur de chaleur en acier inoxydable TEMA BEM

TEMA BEM Échangeur de chaleur de coque et de tube ASME SA240 316 Échangeur de chaleur en acier inoxydable

ASME SA240 316 Boîte de tubes d'échangeur de chaleur en acier inoxydable conçue pour les opérations de refroidissement industriel impliquant de l'eau de refroidissement propre (à l'extérieur de la coque) et de l'huile (à l'extérieur du tube).Performance de transfert thermique gère une charge thermique de 130.0 kW sur une surface de transfert de chaleur efficace de 64.294 m2.

Caractéristiques du matériau de base

Composant	Spécification du matériau / Norme de fabrication	Paramètres clés
Tubes échangeuses de chaleur	ASME SA213 / SA249 TP316 Acier inoxydable (17 Cr, 12 Ni)	368, 19 000 mm OD, épaisseur de 2 000 mm, longueur de 3 000 m
Baril à coquille	L'acier au carbone	5500,00 mm ID, 570,00 mm OD, épaisseur de 10 mm, tolérance à la corrosion de 1 000 mm
Feuille de tuyau	ASME SA516 Gr 70 acier au carbone / SA240 316 acier inoxydable	Tuyaux fixes, joints de tubes à feuilles non en rainures, en expansion
Dispositif d' expansion / de débit	Joints d'expansion de la buse d'entrée de type Rho-V2	Valeur d'entrée de Rho-V2 calculée: 775,41 m2
Des baffles et des tiges de cravate	Baffles en acier au carbone avec des tiges en acier inoxydable	Un segment, 30% de diamètre coupé, 350,00 mm d'espacement entre les trous, 6 barres de fixation, 3 barres de scellement de voie de passage
Les joints	Les joints métalliques en spirale (SS316 avec remplissage en graphite/PTFE)	Appliqué sur les surfaces d'étanchéité du côté de la coque et du côté du tube conformément aux prescriptions de la classe R de TEMA
Des nozzles	Les éclaboussures en acier au carbone / ASME B16.5	L'entrée/sortie de la coque: 86,35 mm OD (80,00 mm ID nominale); l'entrée/sortie du tube: 104,76 mm OD (100,00 mm ID nominale)

Artisanat technique de base

Construction d'un élargissement du tube:Les extrémités des tubes subissent une expansion mécanique dans des trous non rainurés de la feuille de tube sous couple contrôlé pour résister à 1,0000,00 kPaG de pression de conception sur le côté du tube.
Contrôle de dérivation et de débit:Il est équipé de 8 passerelles avec des déflecteurs à un seul segment espacés de 350,00 mm, complétées par 3 barres d'étanchéité de voie de passage pour réguler les fractions de débit croisé interne.
Gestion du stress thermique:Intégre un composant de dilatation Rho-V2 conçu sur l'entrée de la coque pour absorber l'expansion thermique différentielle entre les matériaux de coque en acier au carbone et les tubes en acier inoxydable SA240 TP316.
Vérification de la chute de pression:Les chutes de pression de fonctionnement mesurent 1,358 kPa sur le côté de la coque (eau à 15,887 kg/h) et 26,041 kPa sur le côté du tube (huile à 29,200 kg/h) contre des limites admissibles de 50,00 kPa.
Distribution par tube:368 tubes plats disposés sur une disposition triangulaire de 30° (25.000 mm d'envergure, 1,3158 ratio d'envergure) divisés en 4 passages de tubes (passage 1: 99, passage 2: 99, passage 3: 85, passage 4: 85).

Spécification QA/QC

Test de pression hydrostatique:Le côté de la coque est testé à une pression de conception de 1,5 fois (hydrotest vérifié à 750,00 kPaG); le côté du tube est hydrotesté à une pression de conception de 1,5 fois (hydrotest vérifié à 1,5000,00 kPaG).
Examen non destructif (EDN):Test radiographique à 100% (RT) sur les soudures à longue couture et à circonférence de coque; Test de pénétration de liquide (PT) sur les soudures de face de feuille de tube et les connexions de buse.
Certification du matériau:Certificats d'essai de broyeur (MTC) fournis conformément à la norme EN 10204 3.1 pour toutes les matières premières de rétention de pression ASME SA213/SA249 TP316 et SA516 Gr 70.
Contrôle de la tolérance dimensionnelle:Les autorisations de fabrication sont strictement conformes aux normes TEMA de classe R pour l'identification de la coquille, l'autorisation de déviation de la coquille à la coquille et l'alignement de la projection de la buse.

Expédition et soutien

Levé et montage structurel:Intégré avec 4 poignées de support à montage latéral (435 mm de largeur, 228 mm de dégagement) pour l'installation d'un plan de réglage vertical.
Emballage à l'exportation:Emballage en caisse en bois destiné au transport maritime lourd avec emballement sous vide à barrière d'humidité et revêtement anticorrosion appliqué sur les surfaces extérieures en acier au carbone.
Conformité douanière:Le paquet de documentation d'expédition comprend la facture commerciale, la liste d'emballage, le certificat d'origine (CO / formulaire E), la norme EN 10204 3.1 MTC et les rapports d'inspection par des tiers (TPI) (conformément à la norme SGS / BV / TÜV).
Résumé dimensionnel pour le transport:Hauteur totale de l'équipement 3,814 mm, diamètre extérieur maximal à travers les brides 570 mm, poids à sec 1,760.2 kg, poids d'extraction du faisceau 1,0530,8 kg.
