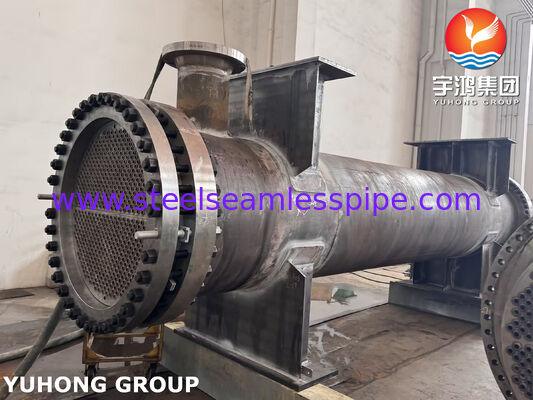

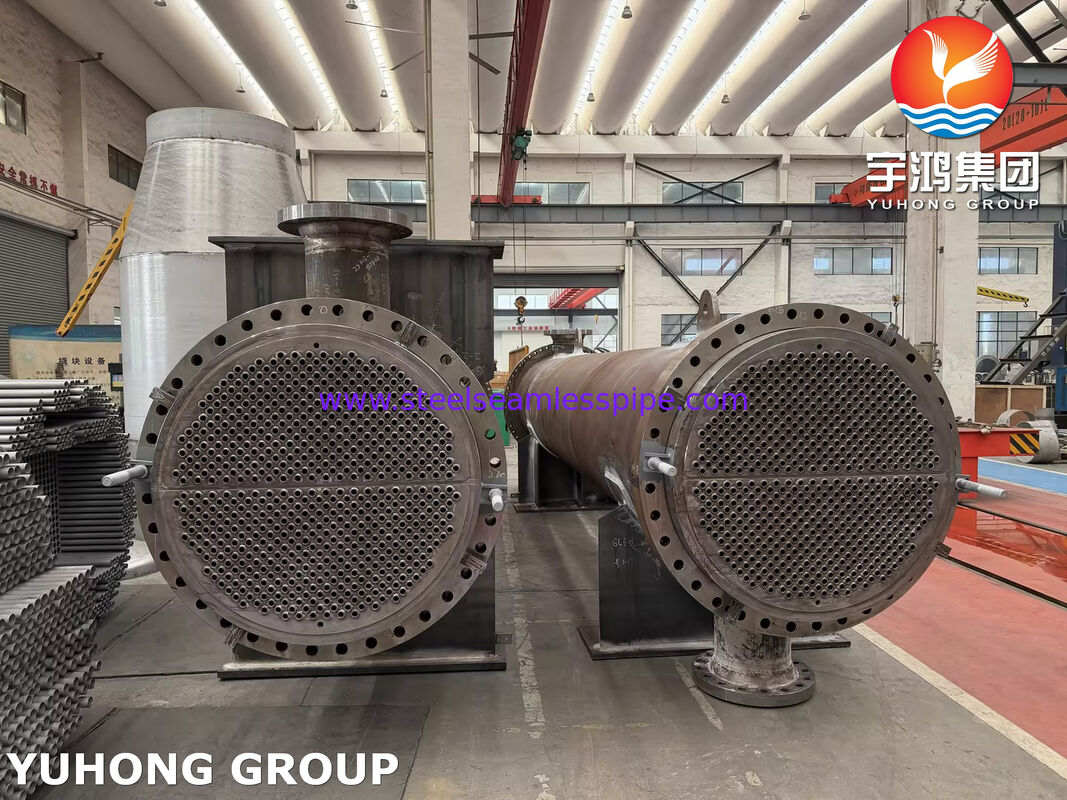

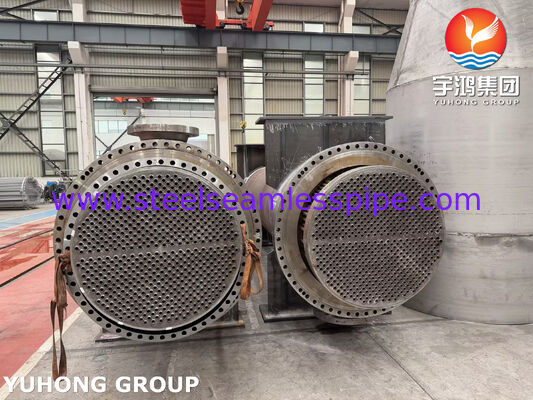

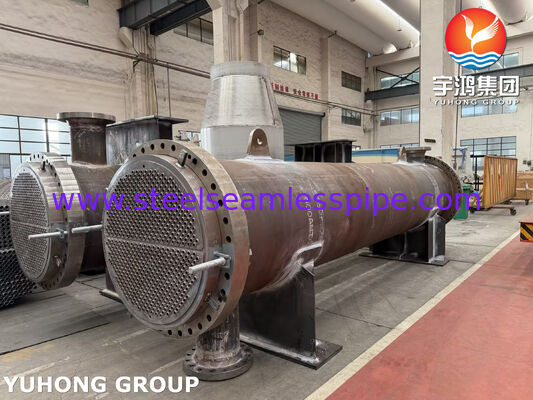

ASME U Stamp TEMA Échangeur de chaleur de classe R pour l'intercoolant à décharge de l'hydrogène de phase 1 de la raffinerie

Échangeur de chaleur ASME U Stamp TEMA classe R pour refroidisseur intermédiaire de décharge d'hydrogène de raffinerie

Notre échangeur de chaleur ASME TEMA Classe R conçu sur mesure est méticuleusement fabriqué en tant que composant de remplacement haut de gamme pour les applications de raffinerie lourdes, spécifiquement comparé à la spécification rigoureuse P-428302 Stage-1 Discharge Intercooler. Conçu en conformité absolue avec ASME Section VIII Div.1, TEMA Classe R et API-660, cet échangeur de chaleur à tête flottante est structurellement et métallurgiquement optimisé pour un service hydrogène sévère (service H2) côté coque, fonctionnant sous des protocoles environnementaux stricts comme PETROBRAS N-1704. Il constitue un élément essentiel des unités d'hydrotraitement du diesel (HDT) et des raffineries pétrochimiques en aval.

COMPOSANTS DE BASE ET SPÉCIFICATIONS DES MATÉRIAUX

Pour garantir l’absence de risque de fragilisation par l’hydrogène et de défaillance catastrophique sous contrainte thermique, tous les matériaux suivent des améliorations structurelles avancées :

• Tubes d'échangeur de chaleur : 236 pièces de tubes en acier au carbone sans soudure SA-179. Configuration strictement 100 % transparente pour éliminer les dangers des options SA-214 soudées dans les environnements hydrogène.

• Plaques tubulaires (fixes et flottantes) : fabriquées à partir d'acier forgé de qualité supérieure SA-266 Gr. 2, améliorant l'intégrité brute du SA-516 Gr. 70 plaques pour fournir une densité microstructurale supérieure près des joints.

• Déflecteurs et plaques de support : usinés avec précision à partir de ASTM A-36 / SA-516 Gr. 60, avec des tolérances exactes du diamètre extérieur réduites strictement selon le tableau TEMA RCB-4.3 pour garantir un alignement parfait de la coque interne sans débit de dérivation.

• Tirants et entretoises : acier au carbone à haute résistance/acier inoxydable construits selon les normes d'alignement des dessins pour une rigidité robuste du faisceau.

• Accessoires de maintenance : options d'anneaux de levage spécialisés intégrés et trous de bouchon filetés de précision en acier inoxydable sur la plaque tubulaire pour faciliter l'extraction sur le terrain en toute sécurité pendant les périodes de maintenance de la raffinerie.

TECHNOLOGIE DE BASE ET AVANTAGES DE FABRICATION

• Soudage à l'hydrogène qualifié ASME : chaque joint de retenue de pression et chaque connexion tube-plaque tubulaire subit une exécution de soudage d'élite régie par la documentation WPS/PQR qualifiée. Les joints de tubes sont expansés avec précision et soudés pour établir une barrière d'étanchéité étanche à l'air et aux fuites.

• Adhésion stricte à la tolérance TEMA RCB-4.3 : les distances et les diamètres des déflecteurs sont vérifiés par recoupement via des gabarits/jauges de fabrication personnalisés pour garantir un alignement absolu, empêchant complètement le contournement côté coque et garantissant l'efficacité thermique de conception.

• Capacité PWHT simulée : les matériaux sont traités selon des protocoles de traitement thermique avancés, y compris le traitement thermique post-soudage simulé (PWHT simulé) conformément aux exigences PETROBRAS N-268/N-1704, garantissant un soulagement maximal des contraintes dans les zones affectées par la chaleur.

• Intégration des rails coulissants : des barres coulissantes robustes intégrées (barras de deslizamento) sont configurées sur le cadre de support pour minimiser la friction, facilitant ainsi une installation coulissante en douceur et de futurs retraits d'inspection.

CONTRÔLE ET TESTS DE QUALITÉ STRICTS (SPÉCIFICATIONS QA/QC)

• Tests 100 % non destructifs (CND) : suivi complet des inspections, y compris les tests radiographiques (RT), les tests par ultrasons (UT), les tests de ressuage (PT) et les tests de particules magnétiques (MT) dans toutes les zones de forge et les voies de soudure à haute contrainte.

• Garantie d'étanchéité tube à plaque tubulaire : enregistrement électronique avancé de l'expansion des tubes couplé à des audits d'expansion continus (étayés par une documentation photographique pour chaque lot d'échantillons) pour garantir l'intégrité ultime des joints.

• Livre de données complet sur les délais d'exécution : la livraison comprend un livre de données techniques entièrement traçable, estampillé par des inspecteurs techniques qualifiés, contenant des rapports d'essais de matériaux (MTR), des journaux de soudage, des rapports d'alignement dimensionnel et une vérification CND.

LOGISTIQUE INTERNATIONALE & SUPPORT MARCHÉ CIBLE

• Conservation de stockage sans abri pendant 6 mois : L'ensemble complet du paquet est emballé en utilisant des méthodes de conservation de fret maritime robustes. Les faces critiques des plaques tubulaires et les surfaces d'étanchéité sont protégées par des revêtements antirouille spécialisés et des joints de protection de haute durabilité, certifiés pour résister aux conditions de stockage en plein air et sans abri sur les sites du projet pendant au moins 6 mois.

• Conformité mondiale de la logistique et de la documentation EPC : Pleine expérience dans la gestion de cadres logistiques internationaux complexes, de suivi de la documentation et de vérification. Nous fournissons des emballages d'exportation complets, des schémas de chargement sur les véhicules de transport et une assistance en matière de conformité des documents dans les principales régions du monde, y compris les cadres réglementaires d'importation pour l'Amérique du Sud, le Moyen-Orient et l'Afrique de l'Ouest (traitement SONCAP/Form M).
