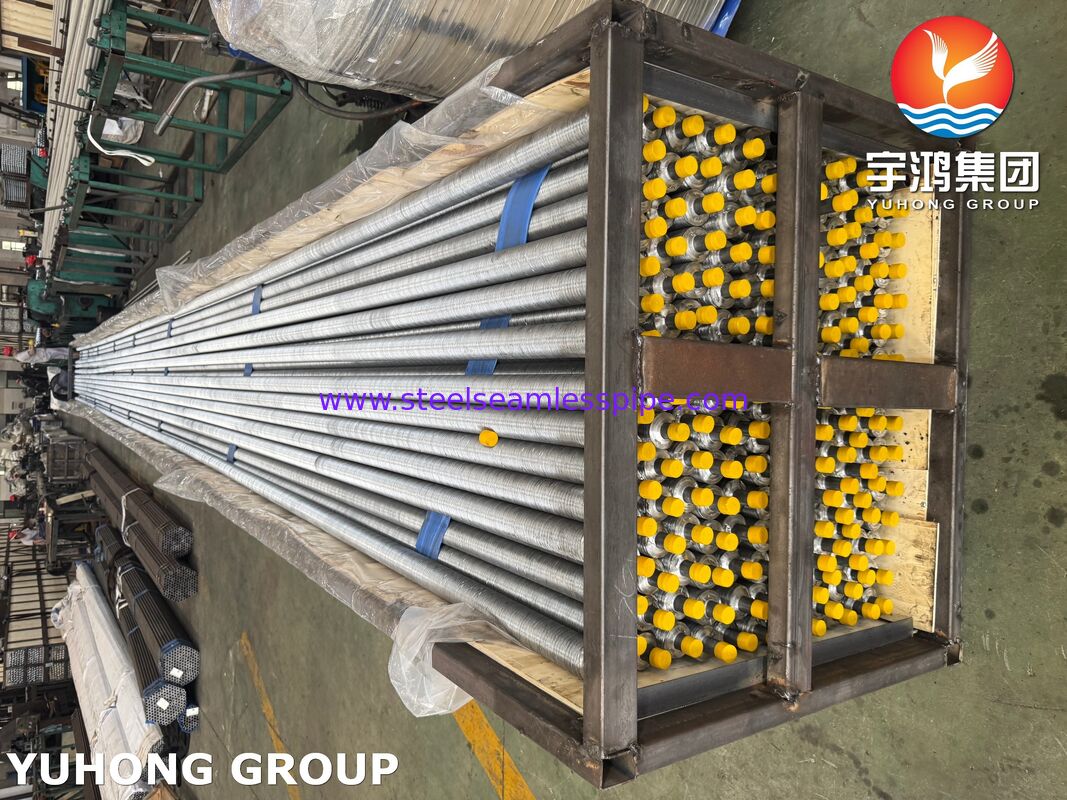

Tubes à ailettes type KL pour échangeurs de chaleur refroidis par air – Tubes en acier au carbone ASME SA179
Présentation du produit
Les tubes à ailettes type KL fabriqués avec le matériau ASME SA179 sont des composants de transfert de chaleur largement utilisés conçus pour les échangeurs de chaleur refroidis par air (ACHE), les refroidisseurs industriels, les condenseurs et les équipements d'échange de chaleur de procédé. Le produit combine un tube de base en acier à faible teneur en carbone étiré à froid sans soudureASME SA179 avec une ailette en aluminium à pied en L mécaniquement verrouillée sur une surface de tube spécialement moletée.
Le processus de nervurage KL crée une connexion mécanique plus solide entre le tube et l'ailette par rapport aux tubes à ailettes de type L conventionnels. La surface du tube moleté augmente la pression de contact et améliore la stabilité de l'ailette, rendant les tubes à ailettes KL adaptés aux applications impliquant des cycles thermiques, des vibrations et un fonctionnement continu en extérieur.
Les tubes à ailettes KL ASME SA179 sont couramment sélectionnés pour les raffineries, les usines pétrochimiques, les installations de gaz naturel, les systèmes de production d'énergie, les équipements CVC et les unités de refroidissement industrielles où un transfert de chaleur efficace côté air et des performances fiables à long terme sont requis.
Caractéristiques et avantages clés
Liaison mécanique améliorée des ailettes
La conception de l'ailette KL utilise :
- Moletage de précision sur la surface du tube
- Bande d'ailette en aluminium en forme de L enroulée hélicoïdalement
- Verrouillage mécanique entre le pied de l'ailette et le tube
Cette structure offre une meilleure résistance au desserrage des ailettes causé par les fluctuations de température et les vibrations de l'équipement.
Haute efficacité de transfert de chaleur
La surface étendue des ailettes augmente la surface de transfert de chaleur externe, permettant aux échangeurs de chaleur refroidis par air d'atteindre des performances thermiques plus élevées avec une empreinte d'équipement réduite.
Excellente formabilité du tube ASME SA179
Les tubes en acier à faible teneur en carbone ASME SA179 offrent :
- Excellente ductilité pour les opérations de nervurage
- Épaisseur de paroi uniforme
- Résistance mécanique fiable
- Bonne conductivité thermique
- Performances stables en service d'échangeur de chaleur
Solution de transfert de chaleur rentable
Les tubes à ailettes KL offrent un équilibre entre performance et économie, ce qui en fait l'une des conceptions de tubes à ailettes préférées pour les applications refroidies par air à température moyenne.
Applications principales
Les tubes à ailettes KL ASME SA179 sont largement utilisés dans :
Échangeurs de chaleur refroidis par air (ACHE)
- Refroidisseurs d'air de raffinerie
- Refroidisseurs de procédé pétrochimique
- Refroidisseurs intermédiaires de compresseurs de gaz
- Systèmes de refroidissement de gaz naturel
- Unités de refroidissement de procédé chimique
Condenseurs et échangeurs de chaleur
- Condenseurs d'hydrocarbures
- Condenseurs à vapeur
- Refroidisseurs d'huile
- Échangeurs de chaleur d'huile lubrifiante
- Faisceaux d'échangeurs de chaleur multitubulaires
Systèmes de refroidissement industriels
- Refroidissement auxiliaire de centrale électrique
- Unités de condensation CVC
- Systèmes de réfrigération
- Équipements de récupération de chaleur résiduelle
Spécifications et gamme de tailles courantes
| Article |
Spécification typique |
| Matériau du tube de base |
Acier à faible teneur en carbone étiré à froid sans soudure ASME SA179 |
| Type d'ailette |
Type KL (ailette enroulée à pied en L moleté) |
| Matériau de l'ailette |
Aluminium 1060 / Aluminium 1100 / Cuivre (en option) |
| Diamètre extérieur du tube |
12,7 mm – 38,1 mm (1/2" – 1-1/2") |
| Épaisseur de paroi du tube |
1,0 mm – 3,5 mm |
| Longueur du tube |
3 000 mm – 18 000 mm |
| Hauteur de l'ailette |
8 mm – 19 mm |
| Épaisseur de l'ailette |
0,25 mm – 0,50 mm |
| Pas de l'ailette |
1,5 mm – 3,5 mm (environ 7–17 ailettes/pouce) |
| Température de service maximale |
Généralement jusqu'à 250°C selon le matériau de l'ailette et les conditions de fonctionnement |
Des dimensions de tubes à ailettes KL personnalisées peuvent être produites selon les dessins du client, les exigences de conception thermique et les spécifications du fabricant d'échangeurs de chaleur.
Composition chimique ASME SA179
L'ASME SA179 spécifie des tubes en acier à faible teneur en carbone étirés à froid sans soudure pour les échangeurs de chaleur tubulaires, les condenseurs et les équipements de transfert de chaleur similaires.
Composition chimique typique :
| Élément |
Exigence |
| Carbone (C) |
0,06 – 0,18 % |
| Manganèse (Mn) |
0,27 – 0,63 % |
| Phosphore (P) |
≤0,035 % |
| Soufre (S) |
≤0,035 % |
La composition contrôlée à faible teneur en carbone offre une excellente usinabilité, des performances de travail à froid et une résistance à la fissuration pendant le processus de nervurage KL.
Propriétés mécaniques ASME SA179
Exigences mécaniques typiques :
| Propriété |
Exigence minimale |
| Résistance à la traction |
325 MPa |
| Limite d'élasticité |
180 MPa |
| Allongement |
35 % |
| Dureté |
Maximum 72 HRB |
Ces propriétés mécaniques garantissent que le tube peut résister aux processus de fabrication et maintenir sa fiabilité structurelle pendant le fonctionnement de l'échangeur de chaleur.
Processus de fabrication
1. Inspection du tube brut
Les tubes sans soudure ASME SA179 sont inspectés pour :
- Composition chimique
- Précision du diamètre extérieur
- Épaisseur de paroi
- État de surface
- Rectitude
2. Moletage du tube
La surface extérieure du tube est traitée mécaniquement avec un motif moleté pour augmenter la zone de liaison entre le tube et l'ailette.
3. Enroulement de l'ailette
Une bande d'ailette en aluminium en forme de L est enroulée en continu autour du tube moleté, formant une connexion mécanique serrée.
4. Compression et calibrage de l'ailette
Le pied de l'ailette est fermement pressé contre la surface du tube pour améliorer la qualité du contact et l'efficacité du transfert de chaleur.
5. Inspection finale de qualité
Les tubes à ailettes KL finis sont vérifiés pour leur précision dimensionnelle, la qualité de fixation des ailettes et l'état de surface.
Méthodes d'inspection et de test
Pour garantir la conformité aux exigences ASME SA179 et aux spécifications du client, les tubes à ailettes KL subissent une inspection complète :
Tests du tube de base
- Analyse de la composition chimique par spectromètre à émission optique
- Test de résistance à la traction
- Test de limite d'élasticité
- Test d'allongement
- Test de dureté
- Test d'aplatissement
- Test d'évasement
- Test de pression hydrostatique
- Examen par courants de Foucault
- Test par ultrasons (lorsque spécifié)
Inspection du tube à ailettes KL fini
- Mesure du diamètre du tube
- Vérification de la longueur du tube

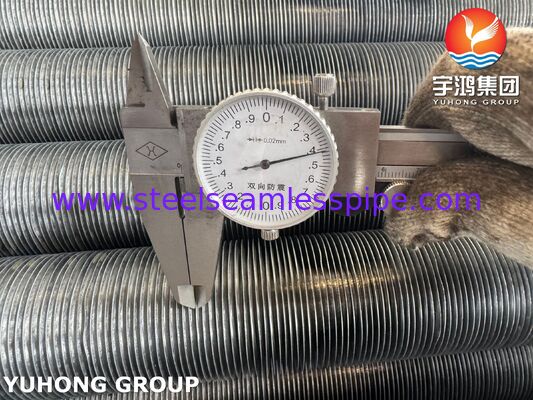

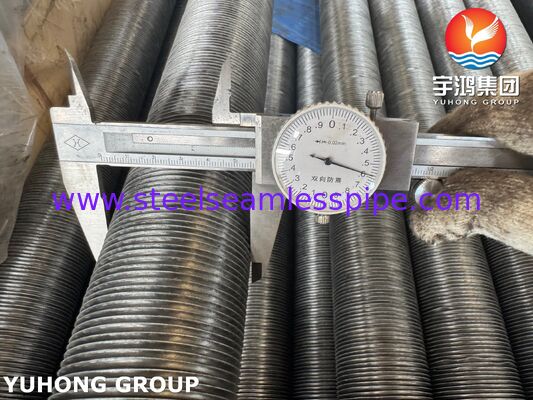

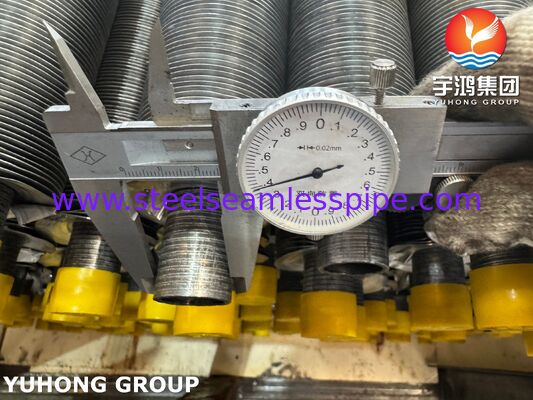

- Inspection de la hauteur de l'ailette
- Mesure du pas de l'ailette
- Inspection de l'épaisseur de l'ailette
- Examen de la liaison des ailettes
- Vérification de la rectitude
- Inspection visuelle de surface
Documents de qualité
La documentation disponible comprend :
- Certificats de matériau ASME SA179
- Certificats d'inspection EN 10204 3.1
- Rapports de tests mécaniques
- Rapports de tests non destructifs
- Enregistrements d'inspection dimensionnelle
Industries desservies
| Industrie |
Équipement typique |
| Pétrole et gaz |
Refroidisseurs d'air, condenseurs de procédé |
| Pétrochimie |
Refroidisseurs de gaz, échangeurs d'hydrocarbures |
| Traitement chimique |
Systèmes de récupération de chaleur |
| Production d'énergie |
Équipement de refroidissement |
| CVC et réfrigération |
Unités de condensation |
| Fabrication industrielle |
Systèmes de refroidissement de procédé |
Pourquoi choisir les tubes à ailettes KL ASME SA179 ?
Les tubes à ailettes KL ASME SA179 offrent une solution fiable pour les applications d'échangeurs de chaleur refroidis par air nécessitant un transfert de chaleur efficace, une fixation sécurisée des ailettes et un fonctionnement économique. La combinaison d'un tube en acier au carbone sans soudure de haute qualité et d'ailettes en aluminium mécaniquement verrouillées offre des performances stables dans des environnements industriels exigeants.
Grâce à leur excellente fabricabilité, leur capacité de transfert de chaleur éprouvée et leur grande flexibilité d'application, les tubes à ailettes KL restent un choix privilégié pour les ingénieurs concevant des refroidisseurs d'air, des condenseurs et des systèmes d'échangeurs de chaleur industriels.
