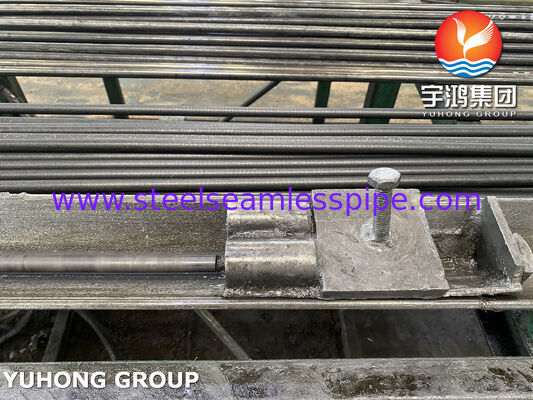

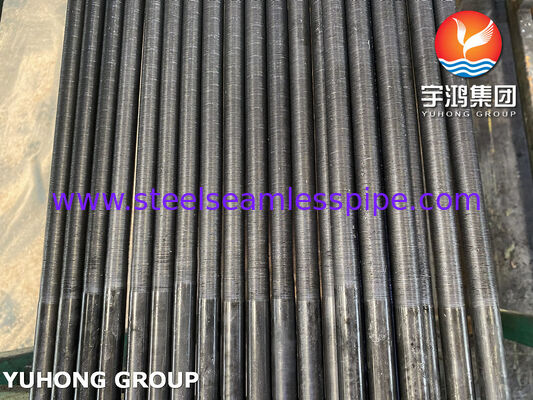

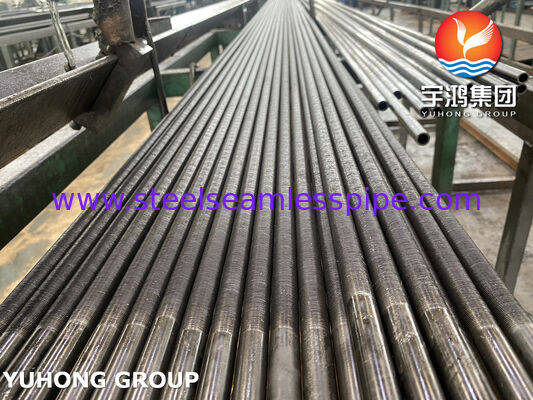

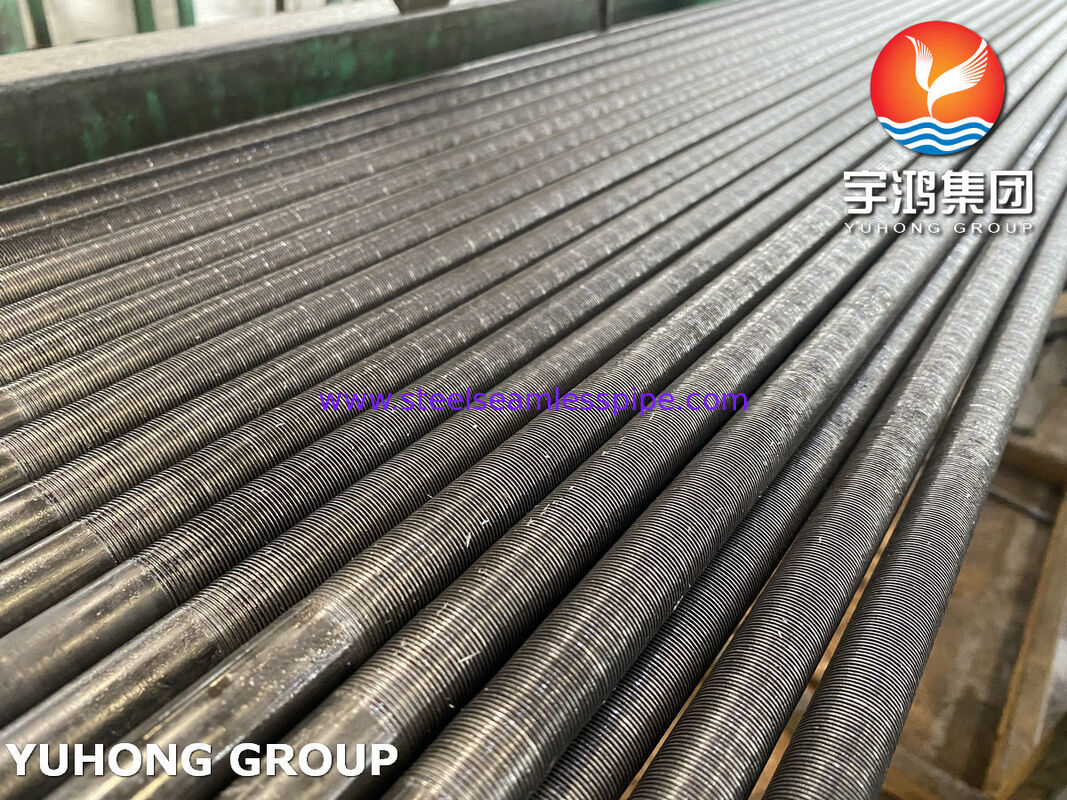

Tubes à faibles ailettes pour condenseurs – Tube à faibles ailettes en acier au carbone ASTM A179
Présentation du produit
Tubes à faibles ailettes ASTM A179 pour condenseurssont des tubes de transfert de chaleur spécialement conçus pour augmenter l'efficacité thermique des condenseurs à calandre, des évaporateurs et d'autres systèmes d'échangeurs de chaleur compacts. Fabriqué à partir de haute qualitéTubes en acier à faible teneur en carbone étirés à froid sans soudure ASTM A179, ces tubes présentent une structure à ailettes intégrale formée sur la surface extérieure du tube, élargissant considérablement la zone de transfert de chaleur tout en conservant une excellente résistance mécanique et à la pression.
Par rapport aux tubes lisses conventionnels, les tubes à ailettes basses offrent une surface externe plus grande, une turbulence de fluide améliorée et des performances d'échange thermique améliorées sans augmenter considérablement la taille de l'équipement. Ils sont largement utilisés danscondenseurs de vapeur, condenseurs de réfrigération, échangeurs de chaleur pour centrales électriques, systèmes CVC et équipements de refroidissement de processus industriels.
Nos tubes à ailettes basses ASTM A179 sont fabriqués selon des procédures de contrôle de qualité strictes pour garantir une précision dimensionnelle, des performances fiables et une longue durée de vie dans les applications exigeantes de transfert de chaleur.
Caractéristiques de fabrication de tubes à faibles ailettes ASTM A179
1. Conception intégrale à ailerons bas
Les ailettes sont formées mécaniquement directement à partir de la paroi du tube parent, créant ainsi une forte liaison métallurgique entre le tube et les ailettes. Cette construction intégrale élimine le risque de desserrage des ailettes ou de résistance de contact que l'on retrouve dans les conceptions d'ailettes fixées à l'extérieur.
Les principaux avantages comprennent :
- Surface de transfert de chaleur accrue
- Efficacité améliorée du condenseur
- Meilleure résistance aux vibrations et aux cycles thermiques
- Conception compacte de l'échangeur de chaleur
- Coûts d’exploitation et de maintenance réduits
2. Base de tube en acier au carbone ASTM A179
ASTM A179 spécifie les tubes en acier à faible teneur en carbone étirés à froid sans soudure couramment utilisés pour les échangeurs de chaleur et les condenseurs. Le matériel fournit :
- Excellente conductivité thermique
- Bonne soudabilité
- Propriétés mécaniques stables
- Performance fiable dans des conditions de température et de pression modérées
Spécifications communes des tubes à faibles ailettes ASTM A179
| Article |
Spécification |
| Type de produit |
Tube intégré à faibles ailettes |
| Matériau de base |
Acier au carbone ASTM A179 / ASME SA179 |
| Processus de fabrication |
Étiré à froid sans soudure + laminage à ailettes intégré |
| Application |
Condenseurs, échangeurs de chaleur, évaporateurs |
| Type de tube |
Sans couture |
| Type d'aileron |
Ailerons intégrés de faible hauteur |
| État des surfaces |
Finition recuite/décapée/brillante |
| Longueur |
Généralement 3 à 12 m ou personnalisé |
| Standard |
ASTM A179/ASME SA179 |
Gamme de tailles communes
Les tubes à ailettes basses ASTM A179 peuvent être fabriqués selon les conceptions d'échangeurs de chaleur du client. Les dimensions typiques incluent :
Plage de diamètre extérieur du tube
- 12,7 mm (1/2")
- 15,88 mm (5/8")
- 19,05 mm (3/4")
- 22,0 millimètres
- 25,4 mm (1")
- 31,75 mm (1-1/4")
Gamme d'épaisseur de paroi de tube
- 1,0 mm
- 1,2 mm
- 1,5 mm
- 1,65 mm
- 2,0 mm
- 2,5 mm
Paramètres typiques des ailerons
| Paramètre |
Gamme typique |
| Hauteur des ailerons |
0,8 à 2,5 mm |
| Densité des ailerons |
16 à 40 ailerons/pouce |
| Pas d'aileron |
0,6 à 1,6 mm |
| Épaisseur des ailerons |
0,15 à 0,35 mm |
| Augmentation du diamètre des ailerons |
Environ 1,2 à 1,6 fois la DO du tube |
Des dimensions personnalisées sont disponibles en fonction des exigences de conception thermique du condenseur.
Composition chimique du matériau ASTM A179
Exigences chimiques typiques selon ASTM A179 :
| Élément |
Composition (%) |
| Carbone (C) |
0,06 à 0,18 |
| Manganèse (Mn) |
0,27–0,63 |
| Phosphore (P) |
≤ 0,035 |
| Soufre (S) |
≤ 0,035 |
La faible teneur contrôlée en carbone offre une excellente ductilité et une capacité de formage à froid, ce qui rend la norme ASTM A179 adaptée à la fabrication d'ailettes intégrales.
Propriétés mécaniques des tubes à faibles ailettes ASTM A179
| Propriété |
Exigence |
| Résistance à la traction |
≥ 325 MPa |
| Limite d'élasticité |
≥ 180 MPa |
| Élongation |
≥35% |
Les propriétés mécaniques permettent au tube de résister à :
- Expansion lors de la fabrication de l'échangeur de chaleur
- Stress thermique causé par les changements de température
- Fonctionnement à pression interne
- Manutention mécanique lors de l'installation
Méthodes d'inspection et de test
Pour garantir la fiabilité du produit, les tubes à ailettes basses ASTM A179 sont soumis à une inspection et à des tests complets.
1. Analyse chimique
Chaque lot de production est analysé à l'aide de :
- Spectromètre d'émission optique (OES)
- Vérification de la composition chimique
Cela garantit la conformité aux exigences ASTM A179.
2. Contrôle dimensionnel
L'inspection comprend :
- Mesure du diamètre extérieur
- Mesure d'épaisseur de paroi
- Inspection de la hauteur des ailerons
- Mesure du pas des ailerons
- Vérification de la longueur du tube
- Contrôle de rectitude
Un équipement de mesure avancé garantit des dimensions précises de la surface de transfert de chaleur.
3. Tests mécaniques
Les tests mécaniques comprennent :
Essai de traction
Vérifie :
- Résistance à la traction
- Limite d'élasticité
- Performances d'allongement
Essai de dureté
Garantit le bon état des matériaux et la cohérence de la fabrication.
4. Contrôles non destructifs (CND)
Les méthodes de test disponibles incluent :
Test par courants de Foucault (ECT)
Détecte :
- Défauts de surface
- Fissures
- Discontinuités matérielles
Tests par ultrasons (UT)
Chèques :
- Défauts internes
- Uniformité de l'épaisseur de paroi
Essai hydrostatique
Confirme :
- Résistance à la pression
- Intégrité des tubes
- Prévention des fuites
5. Inspection de surface et visuelle
Chaque tube est inspecté pour :
- Déformation des ailerons
- Rayures superficielles
- Oxydation
- Défauts de fabrication
- Exigences de propreté
Applications des tubes à faibles ailettes ASTM A179
Les tubes de condenseur à faibles ailettes ASTM A179 sont largement utilisés dans :
Condenseurs à vapeur
Utilisé dans :
- Systèmes de production d'énergie
- Unités de récupération de vapeur industrielle
- Usines de transformation
Condenseurs de réfrigération
Convient pour :
- Refroidisseurs
- Systèmes de réfrigération CVC
- Équipement de refroidissement
Échangeurs de chaleur à calandre et tubes
Utilisé pour :
- Traitement chimique
- Systèmes pétrochimiques
- Applications de refroidissement industriel
Évaporateurs et équipements de transfert de chaleur de procédé
Offre une efficacité de transfert de chaleur améliorée dans des conceptions compactes.
Avantages des tubes à faibles ailettes ASTM A179
- Capacité de transfert de chaleur supérieure à celle des tubes lisses
- Taille de l'échangeur et consommation de matière réduites
- Excellente conductivité thermique tube-ailette
- Performances mécaniques fiables
- Convient à la production de condenseurs à grand volume
- Solution économique en acier au carbone
- Compatible avec les conceptions standard d'échangeurs de chaleur à calandre et tubes
Pourquoi choisir nos tubes à faibles ailettes ASTM A179
Nous fabriquons des tubes à ailettes basses avec un contrôle strict sur :
- Qualité des matières premières
- Dimensions des tubes
- Précision de la géométrie des ailerons
- Finition superficielle
- Performances mécaniques
- Procédures de contrôle non destructif
Nos tubes à faibles ailettes ASTM A179 offrent une solution de transfert de chaleur efficace et économique pour les fabricants de condenseurs, les entrepreneurs EPC et les fournisseurs d'échangeurs de chaleur industriels du monde entier.
