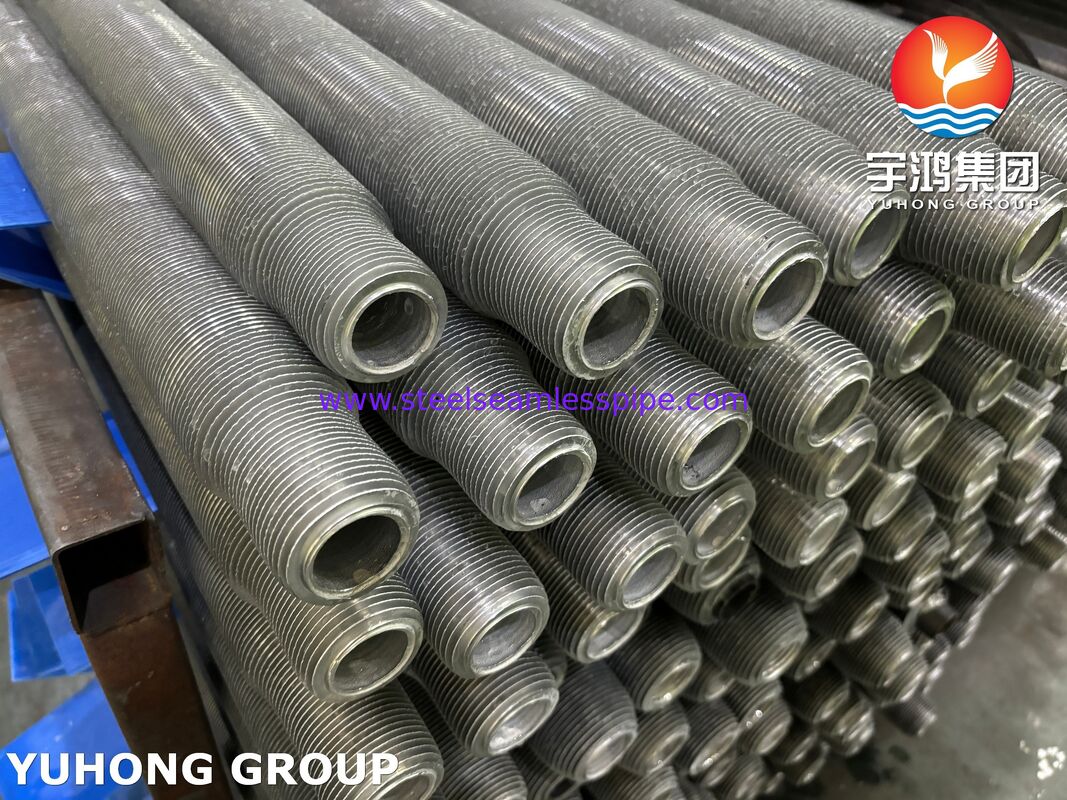

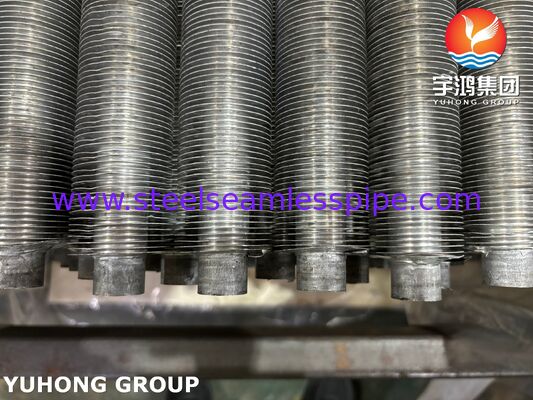

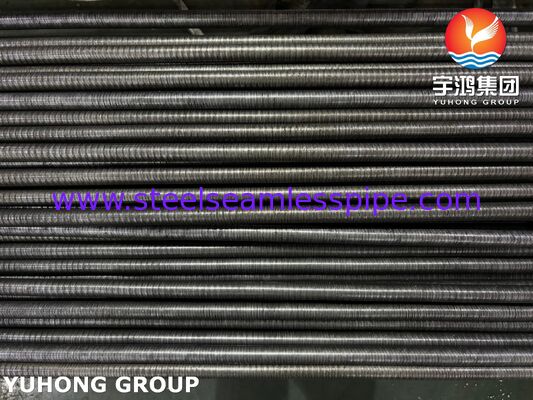

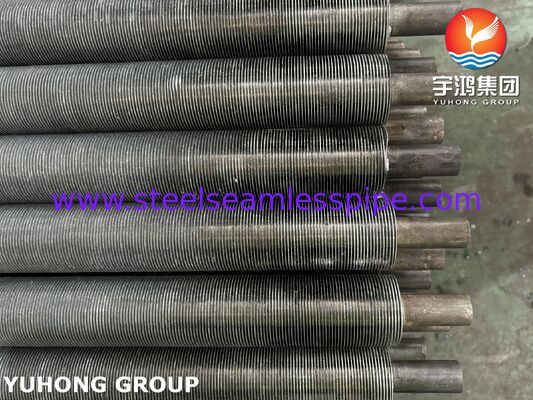

Tubes à nageoires extrudées pour condensateurs refroidis à l'air (ASTM A192 + aluminium 1060)
Vue d'ensemble du produit
Tubes à nageoires extrudées pour condensateurs refroidis par airsont des composants de transfert de chaleur à haut rendement conçus pour des applications de refroidissement exigeantes où des performances thermiques fiables, une résistance à la corrosion et une longue durée de vie sont requises.Fabriqué avec une qualité supérieureTubes de base en acier au carbone ASTM A192etMatériau de nageoires extérieures en aluminium 1060, ces tubes offrent une excellente capacité d'échange de chaleur pourles condensateurs refroidis à l'air (CCA), les systèmes de refroidissement des centrales électriques, les installations pétrochimiques, les unités de raffinerie et les équipements industriels de récupération de chaleur.
Le processus de fabrication par extrusion forme une structure intégrale d'aileron en aluminium autour du tube en acier, créant une forte liaison mécanique entre l'aileron et le tube.Comparé aux tubes à nageoires traditionnels enveloppés ou soudésLes tubes à nageoires extrudées offrent une meilleure stabilité au contact, une meilleure protection contre la corrosion et une résistance supérieure aux vibrations et aux cycles thermiques.
La combinaison de tubes en acier au carbone ASTM A192 et de nageoires en aluminium 1060 offre un équilibre optimisé de résistance mécanique, de conductivité thermique et de fonctionnement économique,les rendant largement utilisés dans les échangeurs de chaleur à refroidissement à air à grande échelle.
Principales caractéristiques et avantages
1. Structure intégrale des nageoires extrudées
La nageoire en aluminium est extrudée mécaniquement sur la surface extérieure du tube en acier, ce qui garantit:
- Pression de contact élevée de la nageoire vers le tube
- Résistance au contact thermique réduite
- Efficacité du transfert de chaleur à long terme
- Excellente résistance aux vibrations et à l'expansion thermique
2Une excellente protection contre la corrosion
Pendant l'extrusion, l'aluminium forme une couche protectrice continue autour de la surface du tube,aide à protéger le tube en acier au carbone de la corrosion atmosphérique et améliore la fiabilité du service dans les installations extérieures.
3. Haute performance de transfert de chaleur
L'aluminium 1060 offre une excellente conductivité thermique, permettant une dissipation de chaleur efficace dans les condensateurs refroidis à l'air tout en maintenant une construction légère.
4. Convient pour les environnements d'exploitation difficiles
Les tubes à nageoires extrudées sont couramment utilisés dans:
- Centres de production d'énergie
- Installations de traitement du pétrole et du gaz
- Raffineries de pétrole
- Usines pétrochimiques
- Stations de compression de gaz naturel
- Grands systèmes de refroidissement industriels
Applications typiques
Condensateurs refroidis à l'air (ACC)
Les tubes à nageoires extrudées sont largement utilisés dans les systèmes ACC pour:
- Condensation de vapeur dans les centrales thermiques
- Systèmes de récupération de chaleur résiduelle
- Refroidissement par procédé industriel
- centrales électriques à cycle combiné
Échangeurs de chaleur
Convient pour:
- Échangeurs de chaleur à coque et à tubes
- Parties de condensateurs
- Modules de refroidissement
- Refroidisseurs d'air de traitement
Industrie énergétique et pétrochimique
Les applications courantes sont les suivantes:
- Condensateurs de vapeur d'échappement de turbines
- Systèmes de refroidissement des raffineries
- Condensateurs de procédés chimiques
- Unités de refroidissement par compression gazeuse
Spécifications standard
| Nom de l'article |
Spécification |
| Nom du produit |
Tubes à aileron extrudées |
| Application du projet |
Condensateurs refroidis par air / échangeurs de chaleur refroidis par air |
| Matériau du tube de base |
Acier au carbone ASTM A192 |
| Matériau des nageoires |
Alumine 1060 |
| Méthode de fabrication |
Forgeage par extrusion en aluminium |
| Type de tube |
Tubes en acier au carbone sans soudure |
| Type de nageoire |
D'une épaisseur n'excédant pas 10 mm |
| Condition de la surface |
Finition du moulin / traitement sur mesure |
| Longueur standard |
6, 000 mm / 12 000 mm (longueur personnalisée disponible) |
Plage de taille commune
Les dimensions suivantes sont généralement produites pour les applications de condensateur refroidi à l'air:
Dimensions du tube de base
| Paramètre |
Dimension typique |
| Diamètre extérieur |
190,05 mm 38,10 mm |
| Épaisseur de paroi |
10,65 mm 3,50 mm |
| Longueur du tube |
3,000 mm 15,000 mm |
Les tailles les plus courantes sont:
- 25.4 × 2,11 mm
- 310,75 × 2,11 mm
- 38.1 × 2,77 mm
Dimensions des nageoires extrudées
| Paramètre |
Dimension typique |
| Diamètre extérieur de la nageoire |
40 mm ️ 80 mm |
| Hauteur des nageoires |
8 mm 22 mm |
| Épaisseur des nageoires |
00,3 mm 0,6 mm |
| Densité des nageoires |
394 630 nageoires par mètre |
(Les dimensions personnalisées peuvent être fabriquées selon les dessins du client et les exigences de conception thermique.)
Caractéristiques du matériau
Tubes de base en acier au carbone ASTM A192
L'ASTM A192 est une spécification de chaudière et d'échangeur de chaleur en acier au carbone sans soudure largement utilisée pour les applications de transfert de chaleur à haute température et à haute pression.
Composition chimique (typique)
| Élément |
Maximum / Exigence |
| Le carbone (C) |
≤ 0,06 ∼ 0,18% |
| Manganèse (Mn) |
00,27 ‰ 0,63% |
| Périmètre d'écoulement |
≤ 0,035% |
| Soufre (S) |
≤ 0,035% |
| D'autres composés |
≤ 0,25% |
Propriétés mécaniques du tube ASTM A192
| Les biens immobiliers |
Exigence |
| Résistance à la traction |
≥325 MPa |
| Résistance au rendement |
≥ 180 MPa |
| L'allongement |
≥ 35% |
Matériau d'aileron en aluminium 1060
L'aluminium 1060 est un alliage d'aluminium pur commercial avec une excellente conductivité thermique et une résistance à la corrosion.
Composition chimique (typique)
| Élément |
Contenu |
| Aluminium (Al) |
≥ 99,60% |
| D'autres composés |
≤ 0,25% |
| Fer (Fe) |
≤ 0,35% |
| Le cuivre (Cu) |
≤ 0,05% |
| Manganèse (Mn) |
≤ 0,03% |
| Magnésium (Mg) |
≤ 0,03% |
| Zinc (Zn) |
≤ 0,05% |
Propriétés mécaniques de l'aluminium 1060
| Les biens immobiliers |
Valeur typique |
| Résistance à la traction |
75 ∼ 135 MPa |
| Résistance au rendement |
20 ‰ 95 MPa |
| L'allongement |
20 à 45% |
| Conductivité thermique |
Approximativement 230 W/m·K |
Processus de fabrication
Le processus de production comprend:
- Préparation de tubes sans couture selon la norme ASTM A192
- Nettoyage de surface
- Inspection dimensionnelle
- Forgeage par extrusion en aluminium
- Installation d'une pochette en aluminium
- procédé d'extrusion à froid
- Formation des nageoires intégrées
- Formation et étalonnage des nageoires
- Contrôle de la hauteur des nageoires
- Ajustement de la hauteur des ailerons
- Finition de surface
- Inspection finale
- Vérification dimensionnelle
- Épreuves de pression
- Contrôle de la qualité des performances
Méthodes d'inspection et d'essai
Pour assurer un fonctionnement fiable dans les systèmes de condensation refroidis à l'air, les tubes à nageoires extrudées sont soumis à des inspections de qualité rigoureuses.
Inspection des tubes de base
Analyse chimique
- Spéctroscopie optique d'émission (OES)
- Vérification conformément aux prescriptions de l'ASTM A192
Inspection dimensionnelle
- Mesure du diamètre extérieur
- Inspection de l'épaisseur des parois
- Vérification de longueur
- Inspection de la droiture
Tests mécaniques
Il comprend:
- Essai de traction
- Vérification de la résistance du rendement
- Essai d'allongement
- Épreuves de dureté
Tests non destructifs
Méthodes courantes:
- Épreuves de courant de tourbillon
- Tests par ultrasons
- Épreuves de pression hydrostatique
Inspection terminée du tube à aileron
Inspection de la qualité
Les paramètres vérifiés comprennent:
- Hauteur des nageoires
- Épaisseur des nageoires
- La hauteur de la nageoire
- Diamètre des nageoires
- Condition de la surface des nageoires
Test de l'intégrité des obligations
Exécuté pour vérifier:
- Résistance mécanique de l'attache de la nageoire du tube
- Fiabilité des contacts
- Résistance aux cycles de dilatation thermique
Épreuves de pression
Les essais hydrostatiques ou pneumatiques peuvent être effectués selon les spécifications du client et les exigences du projet.
Pourquoi choisir des tubes à nageoires extrudés en ASTM A192 + aluminium 1060?
- Efficacité thermique élevée pour les applications de condensation refroidie à l'air
- Une forte liaison mécanique entre le tube et la nageoire
- Excellente résistance à la corrosion de l'aluminium
- Construction d'échangeurs de chaleur légers
- Longue durée de vie dans des conditions extérieures
- Convient pour les systèmes de refroidissement industriels à haut volume
