Tubes à ailettes intégrés pour condenseurs de refroidisseur d'air (GOST 550-2020 + AL1060)
Présentation du produit
Tubes à ailettes intégrés pour condenseurs de refroidisseur d'airsont des composants de transfert de chaleur haute performance conçus poursystèmes de condenseurs refroidis par air (ACC)et les applications de refroidissement industriel à grande échelle. Fabriqué avec unTube de base en acier au carbone GOST 550-2020 combiné à des ailettes intégrées en aluminium AL1060, ces tubes offrent une excellente conductivité thermique, une résistance mécanique et une résistance à la corrosion à long terme.
La structure des ailettes intégrées est produite en usinant des rainures hélicoïdales dans la surface extérieure du tube en acier et en insérant fermement des ailettes en aluminium dans les rainures. Cette méthode de liaison mécanique crée une connexion ailette-tube durable, garantissant un transfert de chaleur efficace même dans des conditions de vibrations, de cycles thermiques et de fonctionnement extérieurs élevés.
Ces tubes à ailettes sont largement utilisés danscentrales électriques, installations pétrochimiques, unités de raffinage, usines de traitement du gaz naturel et systèmes industriels de condensation de vapeur, où des performances fiables de rejet de chaleur et une longue durée de vie sont essentielles.
Caractéristiques et avantages du produit
1. Efficacité thermique élevée
Les ailettes en aluminium AL1060 offrent une excellente conductivité thermique, augmentant considérablement la zone de transfert de chaleur externe par rapport aux tubes nus. La surface agrandie améliore l’efficacité du transfert de chaleur côté air, permettant ainsi des conceptions de condenseurs compactes.
2. Forte liaison mécanique entre l'aileron et le tube
Le processus de fabrication des ailettes intégrées crée une connexion mécanique étroite entre l’aileron en aluminium et le tube en acier. Cela empêche le desserrage des ailettes lors des fluctuations de température, des vibrations et d'un fonctionnement à long terme.
3. Excellente résistance à la corrosion extérieure
Les ailettes en aluminium forment naturellement une couche d'oxyde protectrice, offrant une résistance à la corrosion atmosphérique. Le tube en acier GOST 550-2020 offre une capacité de charge fiable pour l'entretien du condenseur.
4. Convient aux environnements industriels difficiles
Les tubes à ailettes intégrés sont particulièrement adaptés aux condenseurs refroidis par air exposés à :
- Températures ambiantes élevées
- Poussière et ambiance industrielle
- Vibrations continues
- Grandes variations de température
Processus de fabrication
-
Préparation du tube de base
- Les tubes en acier au carbone GOST 550-2020 sont inspectés et nettoyés en surface.
- Les dimensions des tubes et la qualité de la surface sont vérifiées avant l'affinage.
-
Usinage de rainures
- Les rainures hélicoïdales sont usinées avec précision sur la surface extérieure du tube.
- La profondeur et le pas des rainures sont contrôlés pour garantir une intégration correcte des ailettes en aluminium.
-
Intégration d'ailerons en aluminium
- Des bandes d'aluminium AL1060 sont enroulées dans les rainures sous tension contrôlée.
- Le matériau du tube est mécaniquement expansé autour de la racine de l’aileron pour obtenir une liaison sécurisée.
-
Traitement de finition
- Contrôle dimensionnel
- Examen de la qualité des surfaces
- Test de pression hydraulique
- Vérification finale de la qualité
Spécifications communes
| Article |
Gamme de spécifications |
| Matériau du tube de base |
Acier au carbone GOST 550-2020 |
| Matériau des ailerons |
AL1060 Aluminium |
| Type de tube |
Tube en acier sans soudure |
| Type de fabrication |
Tube à ailettes collées mécaniquement en L intégré/rainuré |
| Diamètre extérieur du tube |
25,4 mm – 76,2 mm |
| Épaisseur de paroi de tube |
2,0 mm – 8,0 mm |
| Longueur du tube |
3 000 mm – 18 000 mm |
| Hauteur des ailerons |
8mm – 20mm |
| Épaisseur des ailerons |
0,2 mm – 0,5 mm |
| Pas d'aileron |
2,0 mm – 5,0 mm |
| Température de fonctionnement maximale |
Jusqu'à environ 300°C (selon les conditions de conception) |
Des dimensions personnalisées sont disponibles selon les dessins du client et les exigences de conception du condenseur.
Applications typiques
Tubes à ailettes encastrés fabriqués avecMatériaux GOST 550-2020 + AL1060sont couramment utilisés dans :
- Condenseurs à air (ACC)
- Systèmes de condenseurs à turbine à vapeur
- Centrales de production d'électricité
- Unités de refroidissement pour procédés pétrochimiques
- Systèmes de récupération de chaleur pour raffineries
- Installations de traitement du gaz naturel
- Systèmes de refroidissement industriels
- Équipement d'échangeur de chaleur à grande échelle
Méthodes d'inspection et de test
Pour garantir la fiabilité et la conformité aux exigences des échangeurs de chaleur industriels, les tubes à ailettes intégrés sont soumis à des procédures d'inspection complètes.
1. Inspection des matières premières
- Vérification des certificats matériaux (MTC)
- Analyse de la composition chimique
- Tests de propriétés mécaniques
- Contrôle dimensionnel
2. Test du tube de base
- Tests par ultrasons (UT)
- Tests par courants de Foucault (ECT)
- Test de pression hydraulique
- Inspection visuelle des surfaces
3. Inspection de la qualité des liaisons à ailettes
- Examen de liaison ailette-tube

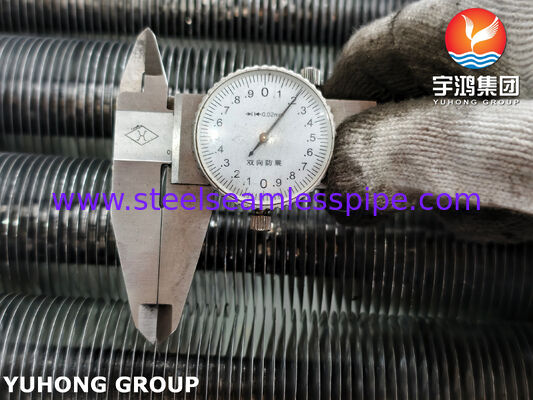

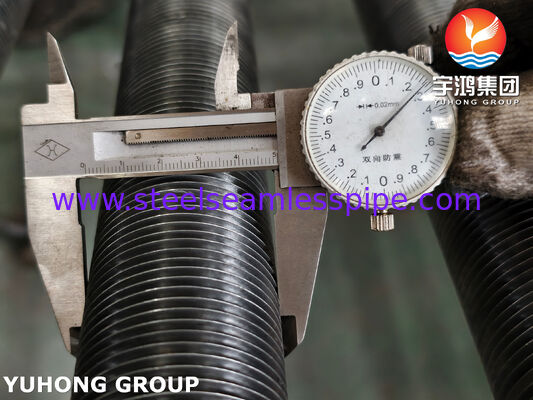

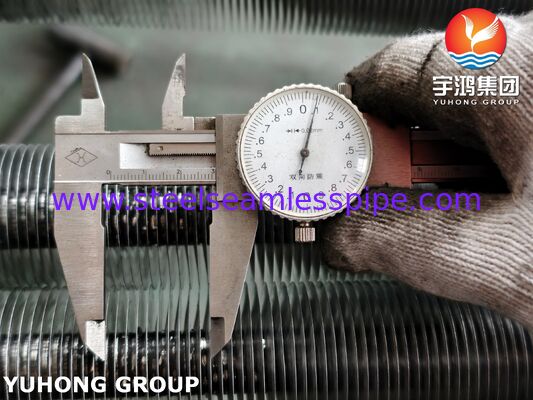

- Mesure de la hauteur et du pas des ailerons
- Vérification de la force d'arrachement
- Inspection des défauts de surface
4. Inspection finale
- Mesure du diamètre extérieur
- Contrôle de l'épaisseur des parois
- Contrôle de rectitude des tubes
- Vérification de la longueur

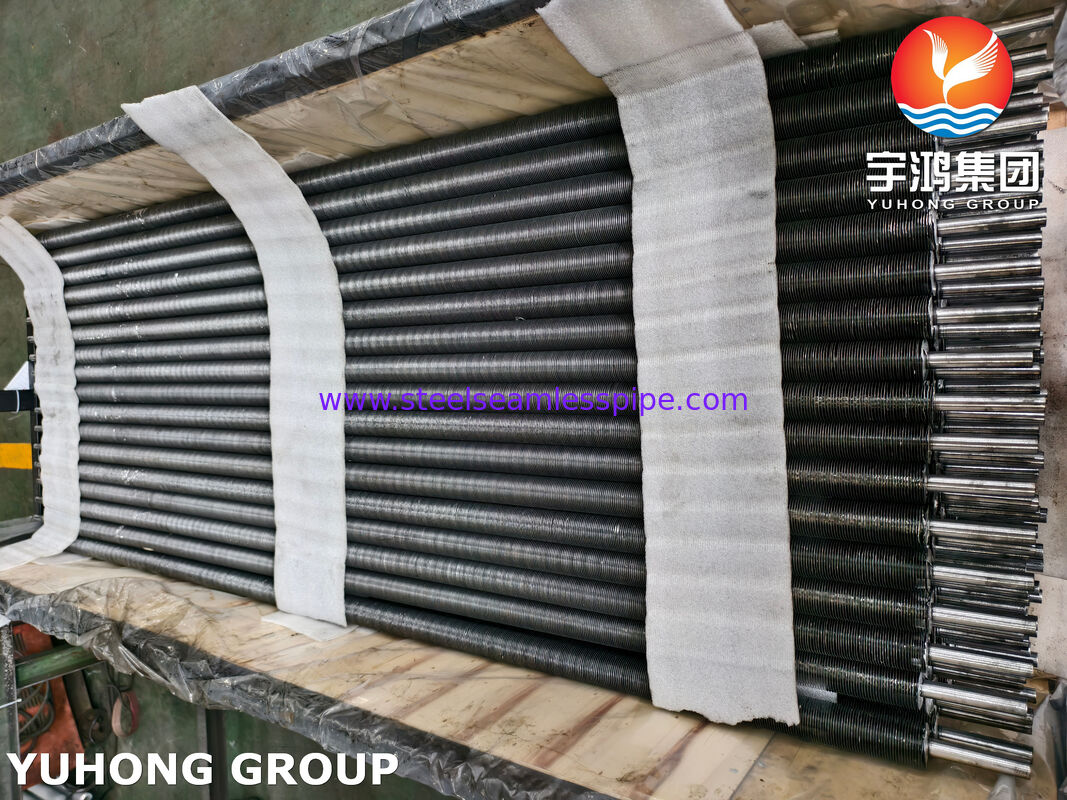

- Inspection des emballages
Composition chimique
Tube de base en acier au carbone GOST 550-2020 (typique)
| Élément |
Contenu typique (%) |
| Carbone (C) |
≤ 0,25 |
| Silicium (Si) |
0,17 – 0,37 |
| Manganèse (Mn) |
0,35 – 0,80 |
| Phosphore (P) |
≤ 0,035 |
| Soufre (S) |
≤ 0,035 |
| Fer (Fe) |
Équilibre |
La composition chimique peut varier en fonction de la qualité d'acier GOST spécifique spécifiée par le client.
Matériau de l'aileron en aluminium AL1060
| Élément |
Contenu typique (%) |
| Aluminium (Al) |
≥ 99,60 |
| Silicium (Si) |
≤ 0,25 |
| Fer (Fe) |
≤ 0,35 |
| Cuivre (Cu) |
≤ 0,05 |
| Manganèse (Mn) |
≤ 0,03 |
| Magnésium (Mg) |
≤ 0,03 |
| Zinc (Zn) |
≤ 0,05 |
Propriétés mécaniques
Tube en acier GOST 550-2020 (typique)
| Propriété |
Exigence |
| Résistance à la traction |
370 – 500 MPa |
| Limite d'élasticité |
≥ 215 MPa |
| Élongation |
≥20% |
| Dureté |
Selon les exigences de qualité applicables |
Matériau de l'aileron en aluminium AL1060
| Propriété |
Valeur typique |
| Résistance à la traction |
70 – 130 MPa |
| Limite d'élasticité |
20 – 80 MPa |
| Élongation |
≥20% |
| Densité |
2,70 g/cm³ |
| Conductivité thermique |
Env. 230 W/m·K |
Pourquoi choisir nos tubes à ailettes intégrés ?
- Fabriqué selon les exigences internationales de l'industrie des échangeurs de chaleur
- Performances fiables des tubes en acier GOST 550-2020
- Ailettes en aluminium AL1060 à haute conductivité
- Forte liaison mécanique entre les ailettes et les tubes
- Convient aux applications de condenseurs refroidis par air de grande capacité
- Inspection stricte tout au long de la fabrication
- Tailles personnalisées disponibles pour les entrepreneurs EPC et les fabricants d'échangeurs de chaleur OEM
