Tubes à ailettes dentelées ASTM A213 TP304
Présentation du produit
Les tubes à ailettes dentelée ASTM A213 TP304 sont des composants de transfert de chaleur haut de gamme conçus pour maximiser les performances thermiques dans les applications industrielles exigeantes. Fabriqués à partir de tubes en acier inoxydable sans soudure ASTM A213 TP304 comme matériau de base, ces tubes à ailettes intègrent des ailettes dentelées enroulées en hélice et soudées en continu qui améliorent considérablement l'efficacité du transfert de chaleur tout en réduisant les tendances à l'encrassement.
La conception des ailettes dentelées crée des turbulences contrôlées dans le flux de gaz, améliorant les coefficients de transfert de chaleur et permettant une récupération d'énergie thermique plus efficace par rapport aux configurations à ailettes solides conventionnelles. Combinés à l'excellente résistance à la corrosion et à l'oxydation de l'acier inoxydable TP304, ces tubes sont largement utilisés dans les échangeurs de chaleur, les économiseurs, les échangeurs de chaleur refroidis par air, les systèmes de récupération de chaleur résiduelle, les usines pétrochimiques et les installations de production d'électricité.
Les tubes à ailettes dentelée ASTM A213 TP304 offrent un excellent équilibre entre résistance à la corrosion, résistance mécanique, efficacité thermique et fiabilité opérationnelle à long terme dans des environnements à température modérée et élevée.
Principales fonctionnalités
- Fabriqué à partir de tubes en acier inoxydable sans soudure ASTM A213 TP304
- Conception à ailettes dentelées enroulées en hélice et soudées en continu
- Performances de transfert de chaleur améliorées grâce à une turbulence accrue
- Excellente résistance à la corrosion atmosphérique et industrielle
- Résistance supérieure à l’oxydation à des températures élevées
- Encrassement réduit et nettoyage plus facile par rapport aux conceptions à ailettes simples
- Chute de pression inférieure à celle de nombreuses configurations d'ailettes conventionnelles
- Convient aux flux de gaz corrosifs et aux environnements humides
- Longue durée de vie avec des besoins d'entretien minimes
Applications typiques
Échangeurs de chaleur
- Échangeurs de chaleur à calandre et à tubes
- Échangeurs de chaleur gaz-liquide
- Unités de récupération de chaleur de procédé
Production d'électricité
- Économiseurs de chaudière
- Générateurs de vapeur à récupération de chaleur (HRSG)
- Systèmes de récupération de chaleur perdue
Industrie pétrochimique
- Réchauffeurs de processus de raffinerie
- Systèmes de refroidissement pétrochimiques
- Installations de traitement des gaz
Usines de procédés industriels
- Unités de traitement chimique
- Plantes d'engrais
- Installations de transformation des aliments
- Systèmes de production pharmaceutique
Avantages de la conception des ailerons dentelés
Contrairement aux ailerons solides conventionnels, les ailerons dentés contiennent des segments découpés avec précision le long du bord de l'aileron. Ces interruptions dans la structure des ailettes créent des turbulences localisées qui perturbent continuellement la couche limite thermique entourant le tube.
Les avantages comprennent :
- Coefficients de transfert de chaleur plus élevés
- Efficacité thermique améliorée
- Accumulation réduite de poussière
- Meilleures performances dans les environnements de gaz sales
- Résistance améliorée à l’encrassement
- Coûts d’exploitation réduits
- Taux de récupération d’énergie améliorés
Processus de fabrication
Les tubes à ailettes dentelées ASTM A213 TP304 sont produits en enroulant hélicoïdalement des bandes d'ailerons dentelées en acier inoxydable autour d'un tube de base TP304. La racine de l'aileron est soudée en continu à la surface du tube à l'aide d'une technologie de soudage par résistance à haute fréquence, garantissant une excellente conductivité thermique et une excellente intégrité mécanique.
Le processus de fabrication permet :
- Liaison métallurgique continue
- Géométrie uniforme des ailerons
- Espacement constant des ailettes
- Haute stabilité structurelle
- Excellentes performances de transfert de chaleur
Gamme de tailles standards
Les dimensions suivantes représentent les capacités de fabrication courantes. Des configurations personnalisées peuvent être fournies selon les exigences de conception thermique.
| Paramètre |
Gamme Standard |
| Diamètre extérieur du tube de base |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Épaisseur de paroi du tube de base |
1,2 mm – 6,0 mm |
| Longueur du tube |
Jusqu'à 25 000 millimètres |
| Hauteur des ailerons |
8mm – 25mm |
| Épaisseur des ailerons |
0,3 mm – 1,2 mm |
| Pas d'aileron |
3 FPI – 12 FPI |
| Diamètre total du tube à ailettes |
Jusqu'à 120 mm |
| Matériau des ailerons |
TP304, TP304L, TP316, TP316L ou alliage spécifié |
Composition chimique ASTM A213 TP304
| Élément |
Composition (%) |
| Carbone (C) |
≤ 0,08 |
| Manganèse (Mn) |
≤ 2,00 |
| Phosphore (P) |
≤ 0,045 |
| Soufre (S) |
≤ 0,030 |
| Silicium (Si) |
≤ 1,00 |
| Chrome (Cr) |
18h00 – 20h00 |
| Nickel (Ni) |
8h00 – 11h00 |
| Azote (N) |
≤ 0,10 |
La composition chimique est conforme aux exigences ASTM A213 TP304.
Propriétés mécaniques ASTM A213 TP304
| Propriété |
Valeur minimale |
| Résistance à la traction |
515 MPa (75 ksi) |
| Limite d'élasticité (décalage de 0,2 %) |
205 MPa (30 ksi) |
| Élongation |
35% |
| Dureté |
≤ 90 HRB (typique) |
| Module d'élasticité |
Environ 193 GPa |
Les propriétés mécaniques s'appliquent au matériau du tube de base TP304.
Inspection et tests
Chaque tube à ailettes dentelée ASTM A213 TP304 peut être inspecté selon les spécifications du projet et les exigences de qualité internationales.
Vérification du matériel
- Examen de la certification des matières premières
- Identification positive des matériaux (PMI)
- Analyse chimique par spectromètre

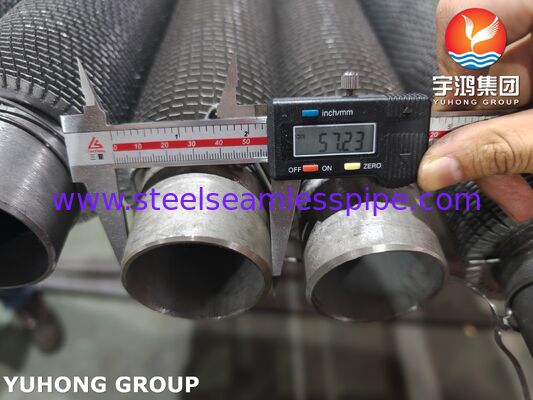

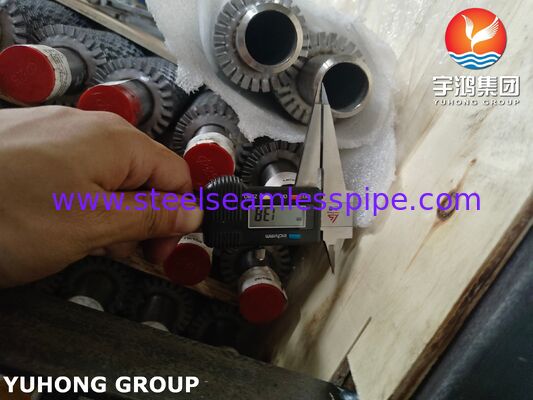

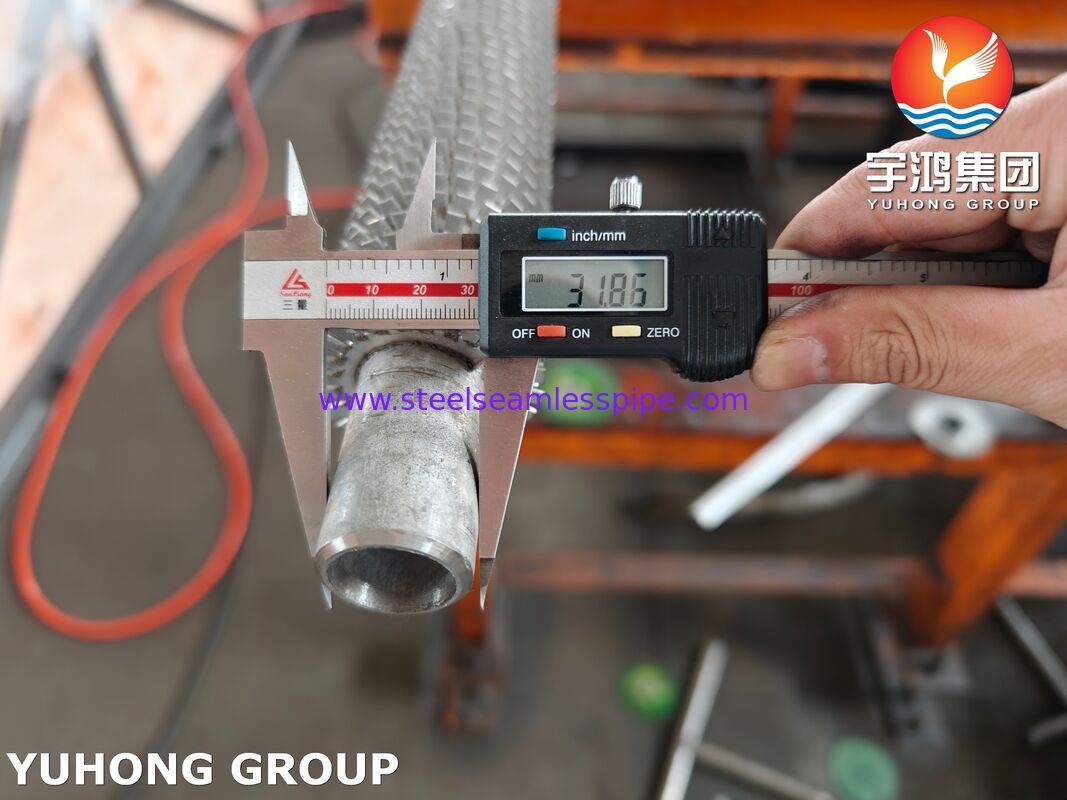

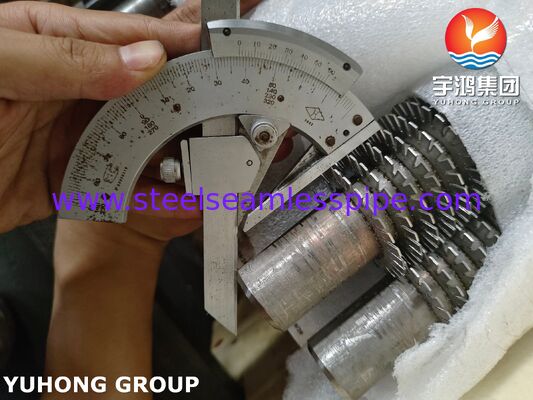

Contrôle dimensionnel
- Mesure du diamètre extérieur du tube
- Vérification de l'épaisseur des parois
- Contrôle de la longueur des tubes
- Mesure de la hauteur des ailerons
- Vérification du pas des ailerons
- Inspection du diamètre global des ailettes
Tests mécaniques
- Essais de traction
- Test de dureté
- Test d'aplatissement
- Essai de torchage
Contrôles Non Destructifs (CND)
- Test par courants de Foucault (ECT)
- Tests par ultrasons (UT)
- Ressuage (PT)
- Inspection visuelle
Examen de la qualité des soudures
- Inspection des soudures entre ailettes et tubes
- Vérification continue des soudures
- Test d'intégrité des liaisons
Test de pression
- Essais hydrostatiques
- Essais pneumatiques sur demande
Avantages des tubes à ailettes dentelée ASTM A213 TP304
Excellente résistance à la corrosion
L'acier inoxydable TP304 offre une résistance exceptionnelle à l'oxydation, à l'humidité, à la corrosion atmosphérique et à de nombreux milieux de processus industriels.
Efficacité accrue du transfert de chaleur
La géométrie des ailettes dentelée perturbe les couches limites et améliore les performances thermiques par rapport aux conceptions à ailettes simples.
Risque d'encrassement réduit
Les bords des ailettes segmentées minimisent l’accumulation de poussière et améliorent les caractéristiques autonettoyantes dans les applications côté gaz.
Fiabilité à long terme
La construction soudée continue garantit une fixation solide des ailerons et des performances fiables dans des conditions de cycles thermiques.
Coûts d'exploitation réduits
L’amélioration de l’efficacité de la récupération de chaleur contribue à réduire la consommation de carburant et à améliorer les performances globales de l’usine.
Normes de qualité
La fabrication et l’inspection peuvent être effectuées conformément :
- ASTMA213
- ASME SA213
- ASME Sections I et VIII
- Exigences TEMA
- Normes EN 10216
- Spécifications d'ingénierie client
- Exigences en matière d'inspection par des tiers
Les inspections tierces disponibles comprennent :
- GV
- TUV
- Bureau Veritas (BV)
- DNV
- ABS
- Registre du Lloyd's
Pourquoi choisir les tubes à ailettes dentelée ASTM A213 TP304 ?
Les tubes à ailettes dentelées ASTM A213 TP304 offrent une solution très efficace pour les systèmes de transfert de chaleur industriels nécessitant une résistance à la corrosion, des performances thermiques améliorées et une stabilité opérationnelle à long terme. Leur géométrie avancée d'ailettes dentelées améliore la récupération de chaleur tout en minimisant l'encrassement, ce qui les rend idéaux pour les échangeurs de chaleur, les économiseurs, les refroidisseurs d'air et les systèmes de récupération de chaleur perdue fonctionnant dans des environnements industriels exigeants. En combinant la durabilité éprouvée de l'acier inoxydable TP304 avec une technologie d'ailettes optimisée, ces tubes offrent une efficacité, une fiabilité et une valeur de cycle de vie supérieures pour les industries modernes de l'énergie et des procédés.
