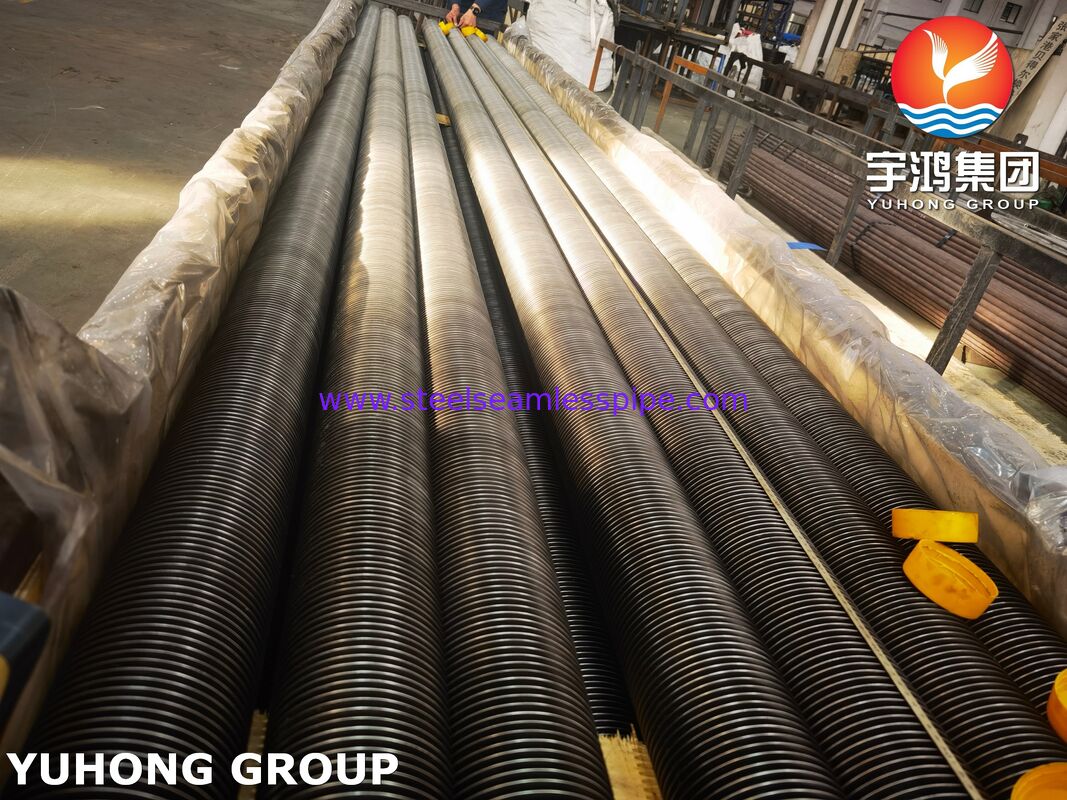

Tubes à aileron soudés à haute fréquence pour échangeurs de chaleur ASTM A106 Gr.B
Vue d'ensemble du produit
Les tubes à ailerons soudés à haute fréquence (HFW) ASTM A106 de catégorie B sont des composants de transfert de chaleur avancés conçus pour maximiser les performances thermiques dans les échangeurs de chaleur industriels, les échangeurs de chaleur refroidis par air,économiseurs, des unités de récupération de chaleur résiduelle, des chaudières et des équipements de traitement pétrochimique.Fabriqués par soudage continu des ailerons hélicoïdaux sur la surface externe de tubes en acier au carbone sans soudure à l'aide d'une technologie de résistance électrique à haute fréquence, ces tubes à nageoires assurent une forte liaison métallurgique entre la nageoire et le tube de base, ce qui se traduit par une efficacité supérieure de transfert de chaleur et une fiabilité opérationnelle à long terme.
Le procédé de soudage à haute fréquence crée une interface continue et entièrement reliée de la nageoire au tube qui minimise la résistance thermique et assure une excellente conduction thermique.Comparé aux tubes à nageoires reliés mécaniquement, les tubes à nageoires HFW offrent une résistance mécanique plus élevée, une plus grande résistance au cycle thermique et une meilleure performance dans des conditions de fonctionnement difficiles.
Principales caractéristiques
- Liens métallurgiques continus entre la nageoire et le tube
- Excellente efficacité de transfert de chaleur
- Intégrité mécanique et durabilité élevées
- Convient pour les applications à température élevée
- Résistance au contact thermique réduite
- Excellente résistance aux vibrations
- Longue durée de vie avec une maintenance minimale
- Disponible en configuration de nageoires solides ou dentelées
- Dimensions personnalisables pour répondre aux spécifications du projet
Processus de fabrication
Les tubes à nageoires soudés à haute fréquence sont fabriqués en enroulant en hélice une bande de nageoires en acier autour du tube de base tout en appliquant un courant électrique à haute fréquence à la racine de la nageoire.La chaleur générée crée une fusion localisée., produisant une soudure continue le long de toute la surface de contact de la nageoire au tube.Ce procédé assure une efficacité maximale de transfert de chaleur et une stabilité mécanique sans affecter de manière significative les propriétés du tube de base.
Applications typiques
- Économiseurs de chaudière
- Générateurs de vapeur à récupération de chaleur (HRSG)
- Systèmes de récupération de la chaleur usée
- Les usines pétrochimiques
- Raffineries de pétrole
- Facilities de traitement du gaz naturel
- Les centrales électriques
- Fours industriels
- Appareils de chauffage
- Équipement de traitement chimique
Plage de taille commune
Dimensions du tube de base
| Paramètre |
Dimension typique |
| Surdose par tube |
19.05 mm ️ 63,5 mm (3/4" ️ 2-1/2") |
| Épaisseur de paroi |
2- Je ne sais pas. |
| Longueur du tube |
Jusqu'à 24 000 mm |
| Matériel |
Acier au carbone sans soudure ASTM A106 Gr.B |
Spécifications des nageoires
| Paramètre |
Dimension typique |
| Hauteur des nageoires |
8 mm 25 mm |
| Épaisseur des nageoires |
00,8 mm 2,0 mm |
| Le niveau de la nageoire |
3 mm 12 mm |
| Densité des nageoires |
2 8 FPI |
| Type de nageoire |
D'une épaisseur n'excédant pas 1 mm |
Généralement de 35 mm à 110 mm selon la géométrie des nageoires.
Des dimensions personnalisées sont disponibles selon les exigences du client et les spécifications du projet.
Composition chimique de la norme ASTM A106 de catégorie B
| Élément |
Composition (%) |
| Le carbone (C) |
Maximum 0.30 |
| Manganèse (Mn) |
0.29 106 |
| Périmètre d'écoulement |
Maximum 0.035 |
| Soufre (S) |
Maximum 0.035 |
| D'autres composés |
0 min. Je ne sais pas.10 |
| Le cuivre (Cu) * |
Maximum 0.40 |
| Niel (Ni) * |
Maximum 0.40 |
| Pour les métaux non ferreux: |
Maximum 0.40 |
| Molibdène (Mo) * |
Maximum 0.15 |
| Vanadium (V) * |
Maximum 0.08 |
*Éléments résiduels conformes aux prescriptions de l'ASTM A106.
Propriétés mécaniques
| Les biens immobiliers |
Valeur minimale |
| Résistance à la traction |
415 MPa (60 ksi) |
| Résistance au rendement |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| L'allongement |
20% |
| Dureté |
Conformément à la norme ASTM A106 |
| Capacité hydrostatique |
Conformément aux prescriptions de l'ASTM A106 |
Ces propriétés mécaniques offrent une excellente résistance et fiabilité pour les applications d'échangeurs de chaleur fonctionnant sous des fluctuations de pression et de température.
Inspection et essais
Afin d'assurer une qualité et des performances constantes, chaque lot de tubes à nageoires soudés à haute fréquence ASTM A106 Gr.B est soumis à une inspection et à des essais complets.
Inspection dimensionnelle

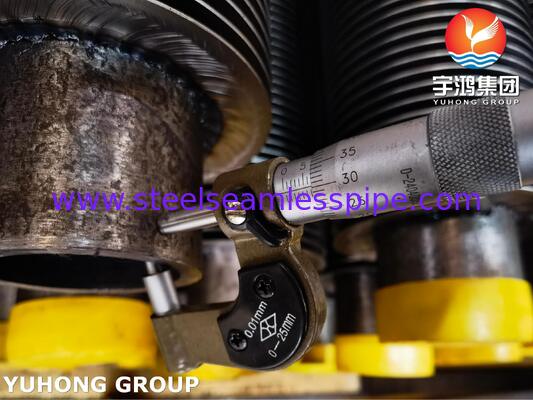

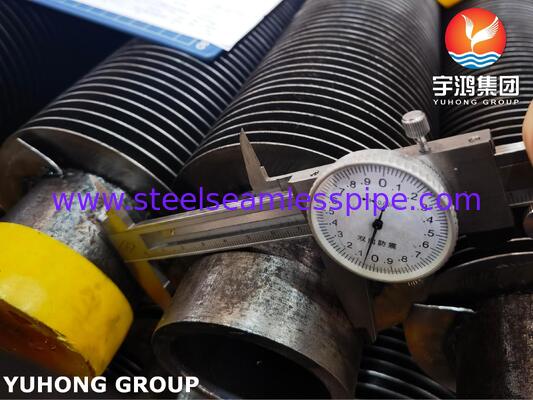

- Mesure du diamètre extérieur du tube
- Vérification de l'épaisseur des parois

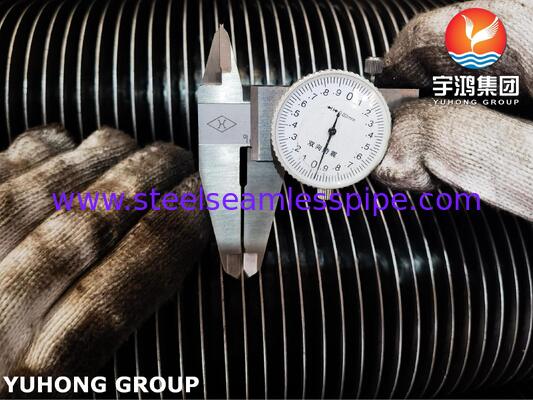

- Inspection de la hauteur des nageoires
- Vérification de la hauteur de la nageoire
- Mesure de la droiture
- Vérification de longueur
Inspection de la qualité des soudures
- Examen visuel de la soudure
- Inspection continue de l'intégrité de la soudure
- Évaluation des obligations fin à tube
- Vérification du profil de soudure
Tests non destructifs
- Test du courant de tourbillon (ECT)
- Tests par ultrasons (UT)
- Inspection des particules magnétiques (MPI)
- Épreuves de pénétration des colorants (PT) si nécessaire
Tests mécaniques
- Test de traction
- Test de l'aplatissement
- Épreuve de mise à feu
- Test de flexion (le cas échéant)
Épreuves de pression
- Épreuve de pression hydrostatique
- Test de fuite pneumatique (facultatif)
Vérification des matériaux
- Identification positive du matériau (PMI)
- Analyse chimique
- Vérification des propriétés mécaniques
- Révision du certificat d'essai de broyeur
Avantages des tubes à nageoires HFW ASTM A106 Gr.B
Performance de transfert de chaleur améliorée
L'augmentation de la surface extérieure améliore considérablement l'efficacité du transfert de chaleur, permettant des conceptions d'échangeurs de chaleur plus compacts et plus économes en énergie.
Une forte liaison entre les nageoires et les tubes
Le processus de soudage à haute fréquence crée une connexion métallurgique permanente qui résiste à la séparation des ailerons lors de l'expansion thermique et des vibrations.
Réduction des coûts d'exploitation
L'amélioration des performances thermiques réduit la consommation d'énergie et améliore l'efficacité globale du système.
Fiabilité à long terme
La construction en acier au carbone combinée à des ailerons soudés en continu offre une excellente durabilité dans des environnements industriels exigeants.
Options de conception flexibles
Disponible dans une large gamme de dimensions et de configurations de nageoires pour répondre aux différentes exigences de conception thermique.
Conditions d'approvisionnement disponibles
- Fin de tube nue
- Option à nageoires dentelées
- Finition galvanisée à chaud (facultatif)
- Couche de protection disponible
- Préparation finale personnalisée
- Emballages aptes à l'exportation
Documentation
Chaque envoi peut être fourni avec:
- EN 10204 3.1 Certificat d'essai des matériaux
- Rapport sur la composition chimique
- Rapport d'essai mécanique
- Rapport d'essai hydrostatique
- Rapport d'inspection NDT
- Rapport d'inspection dimensionnelle
- Liste d'emballage et documentation commerciale
Les tubes à aileron soudés à haute fréquence ASTM A106 Gr.B sont une solution idéale pour les échangeurs de chaleur industriels nécessitant un rendement thermique élevé, une résistance mécanique élevée,et des performances fiables à long terme dans la production d'énergie, le raffinage, la pétrochimie et les industries de transformation.
