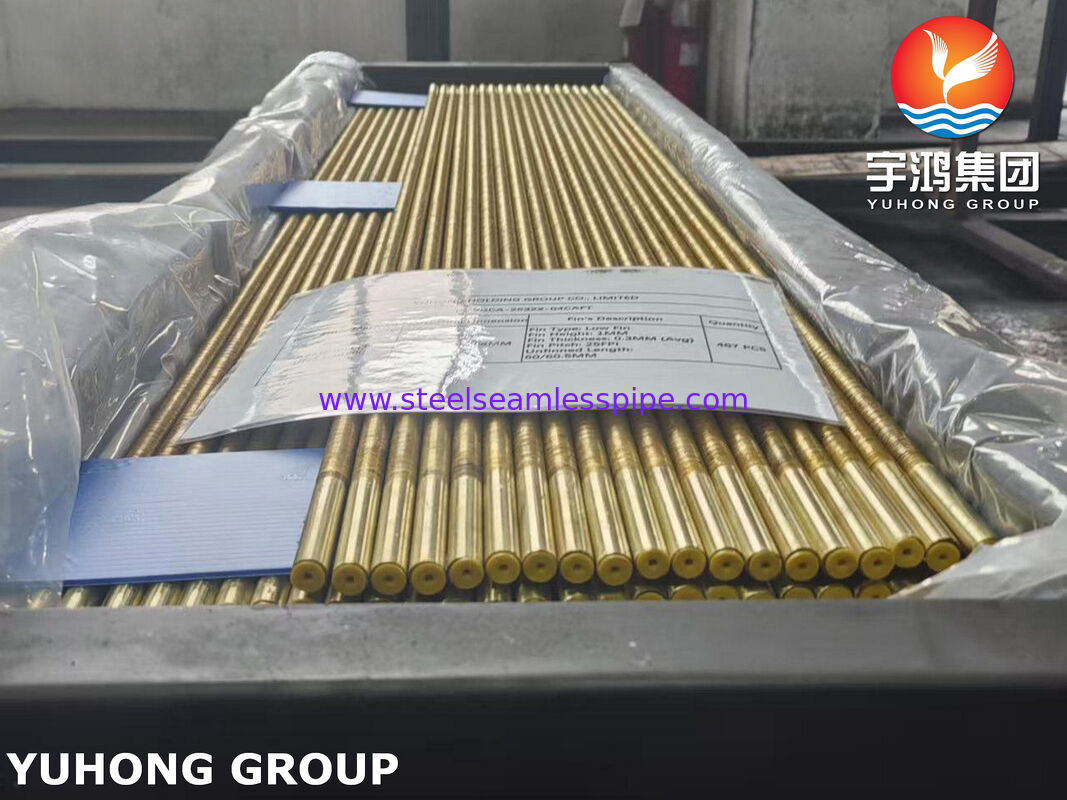

ASME SB111 C68700 Tubes à nageoires basses pour échangeurs de chaleur à coquille et à tube
Vue d'ensemble du produit
ASME SB111 C68700 Low Finned Tubes are premium enhanced-surface heat transfer tubes manufactured from Aluminum Brass (UNS C68700) seamless tubing and engineered specifically for high-efficiency shell-and-tube heat exchangersLa géométrie des ailerons bas est formée mécaniquement à partir de la paroi du tube de base.créer une structure intégrale de nageoires qui augmente considérablement la surface de transfert de chaleur externe tout en maintenant une excellente conductivité thermique et une intégrité mécanique.
Le cuivre d'aluminium C68700 est largement reconnu pour sa résistance exceptionnelle à la corrosion de l'eau de mer, à l'érosion, à l'impact et à la biofouling,ce qui en fait l'un des matériaux les plus spécifiés pour les condensateurs, les refroidisseurs marins, les usines de dessalement, les centrales électriques et les échangeurs de chaleur pétrochimiques.
La combinaison de la métallurgie en laiton d'aluminium et de l'amélioration à basse nageoire permet aux concepteurs d'atteindre des performances thermiques plus élevées, une taille d'échangeur réduite,et des coûts d'exploitation inférieurs à ceux des tubes simples classiques.
Principales caractéristiques
- Fabriqué à partir de tubes en laiton d'aluminium sans couture ASME SB111 UNS C68700
- Construction intégrale à nageoires basses sans soudage ni collage
- Surface de transfert de chaleur extérieure améliorée
- Excellente résistance à la corrosion de l'eau de mer et de l'eau salée
- Haute résistance à l'érosion et à la corrosion et aux chocs
- Amélioration de l'efficacité des échangeurs de chaleur
- Diminution de la taille de la coque et de l'empreinte des équipements
- Convient pour les condensateurs, les évaporateurs et les refroidisseurs liquides
- Longue durée de vie dans les milieux marins et industriels
- Géométrie de nageoires personnalisée disponible pour répondre aux exigences de conception thermique
Applications typiques
Génération d'électricité
- Condensateurs de surface à vapeur
- Chauffe-eau d'alimentation
- Systèmes de refroidissement auxiliaires
L'industrie maritime
- Chillers à eau de mer
- Systèmes de refroidissement central
- autres appareils pour le traitement des eaux usées
- Échangeurs de chaleur de plate-forme offshore
Les usines de dessalement
- Évaporateurs flash à plusieurs étages
- Appareils de chauffage à la saumure
- Condensateurs
Petrochimie et raffinage
- Réfrigérateurs de processus
- Condensateurs d'hydrocarbures
- Systèmes de récupération de chaleur
Chauffage et réfrigération
- Condensateurs refroidis à l'eau
- Chillers
- Unités de récupération de chaleur
Processus de fabrication
Les nageoires basses sont formées par un procédé de travail à froid de précision qui déplace le matériau de la paroi du tube pour créer des nageoires hélicoïdales continues.il n'y a pas de discontinuité métallurgique entre la nageoire et le matériau de base.
Cette méthode de fabrication offre:
- Efficacité maximale de transfert de chaleur
- Excellente conductivité thermique de la nageoire au tube
- Résistance mécanique supérieure
- Résistance aux dommages causés par les vibrations
- Fiabilité opérationnelle à long terme
Taille standard
| Paramètre |
Portée standard |
| Diamètre extérieur du tube de base |
150,88 mm 31,75 mm |
| Épaisseur de paroi du tube |
00,70 mm 3,00 mm |
| Longueur du tube |
Jusqu'à 18 000 mm |
| Hauteur des nageoires |
0.8 mm 2.5 mm |
| Le niveau de la nageoire |
8 26 nageoires par pouce (FPI) |
| Épaisseur des nageoires |
00,25 mm 0,50 mm |
| Longueur des nageoires |
Selon les exigences du client |
| Longueur de l'extrémité nue |
50 mm ¥ 300 mm |
| Ratio d'amplification de la surface |
2 4 fois tube ordinaire |
Des dimensions et des configurations de nageoires personnalisées peuvent être produites selon les spécifications du projet et les calculs de conception thermique.
Composition chimique de l'ASME SB111 C68700 (laiton d'aluminium)
| Élément |
Composition (%) |
| Le cuivre (Cu) |
76.0 79.0 |
| Zinc (Zn) |
Le solde |
| Aluminium (Al) |
1.8 25 |
| Arsenic (As) |
0.02 ¢ 0.06 |
| Fer (Fe) |
00,06 Max |
| Manganèse (Mn) |
0.01 Max |
| Nikkel (Ni) |
0.50 Max |
| Le plomb (Pb) |
0.07 Max |
L'addition d'aluminium contrôlée forme un film de surface protecteur qui améliore considérablement la résistance à la corrosion et à l'érosion par l'eau de mer.
Propriétés mécaniques
Propriétés mécaniques typiques (condition de rechute)
| Les biens immobiliers |
Valeur |
| Résistance à la traction |
≥ 360 MPa |
| Résistance au rendement (0,5% d'extension sous charge) |
≥ 125 MPa |
| L'allongement |
≥ 30% |
| Dureté |
Le taux de change moyen est de 70 ¢ 100 HRB. |
| Conductivité thermique |
Approximativement 115 ‰ 125 W/m·K |
| Densité |
Approximativement 8,33 g/cm3 |
Les valeurs peuvent varier en fonction des dimensions du tube, de l'état de fabrication et des spécifications du client.
Inspection et essais
Vérification des matières premières
- Examen du certificat de matériel
- Traçabilité du nombre de chaleur
- Identification positive du matériau (PMI) sur demande

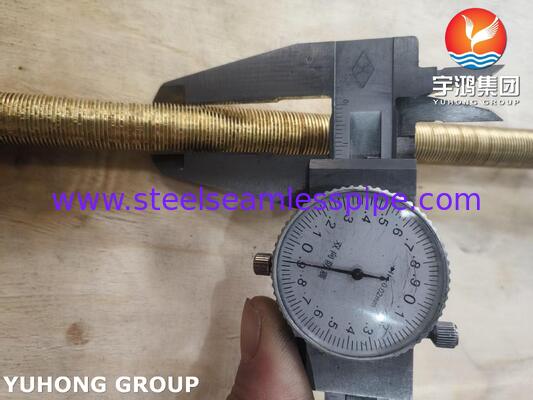

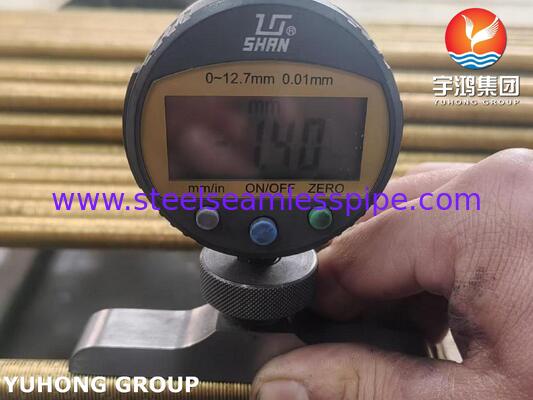

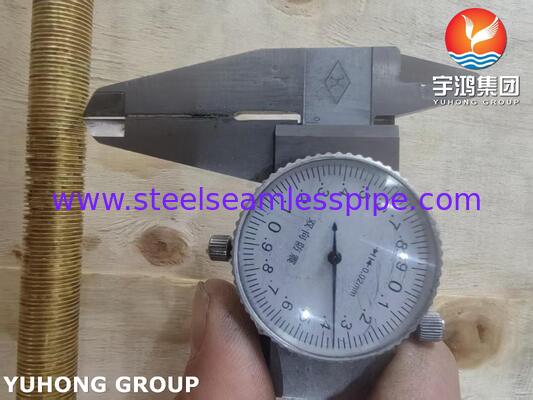

Inspection dimensionnelle
- Mesure du diamètre extérieur
- Vérification de l'épaisseur des parois
- Inspection de la hauteur des nageoires
- Fin pitch measurement
- Vérification de l'épaisseur des nageoires
- Vérification des dimensions à l'écart
- Inspection de la droiture et de la longueur
Tests mécaniques
- Test de traction
- Essai d'aplatissement
- Essai de mise à feu
- Essai de dilatation
- Épreuves de dureté
Tests non destructifs
- Test du courant de tourbillon (ECT)
- Épreuves de pression hydrostatique
- Épreuves de fuite sous-marine
- Épreuves ultrasoniques (UT) lorsque spécifiées
Examen de la surface
- Inspection visuelle
- Évaluation des défauts de surface
- Vérification du profil des nageoires
- Inspection de la propreté
Documentation fournie
- EN 10204 3.1 Certificat d'essai des matériaux
- Rapports d'inspection dimensionnelle
- Rapports d'essais mécaniques
- Les rapports de la NDT
- Documentation d'inspection effectuée par un tiers (TÜV, SGS, BV, DNV, Lloyd's Register) disponible sur demande
Avantages des tubes à nageoires basses C68700
Le profilé à nageoires basses augmente la surface externe, ce qui améliore considérablement l'efficacité thermique par rapport aux tubes simples.
L'acier d'aluminium offre une excellente protection contre la corrosion de l'eau de mer, ce qui le rend idéal pour les applications marines et de dessalement.
Des coefficients de transfert de chaleur améliorés permettent des conceptions d'échangeurs plus compacts et une utilisation réduite des matériaux.
L'excellente résistance à l'érosion, à la corrosion et à l'encrassement biologique contribue à réduire les coûts d'entretien et à prolonger la durée de vie.
Combine des performances thermiques élevées avec une durabilité élevée, réduisant ainsi les coûts totaux du cycle de vie.
Normes applicables
La fabrication et l'inspection peuvent être effectuées selon:
- Pour l'application de la norme ASME SB111
- Pour l'utilisation dans les machines à coudre
- Normes TEMA
- Code ASME des chaudières et des récipients sous pression
- Pour les appareils électroniques
- Spécifications du projet client
Pourquoi choisir les tubes à nageoires basses ASME SB111 C68700?
Les tubes à aileron bas en laiton en aluminium ASME SB111 C68700 offrent une combinaison idéale d'efficacité de transfert de chaleur, de résistance à la corrosion de l'eau de mer, de fiabilité mécanique et de durabilité à long terme.Leur conception de surface améliorée permet une meilleure performance thermique tout en maintenant la résistance à la corrosion prouvée de la laiton d'aluminium, ce qui en fait un choix privilégié pour les échangeurs de chaleur en coque et en tube opérant dans les environnements marins, de production d'électricité, de dessalement, de climatisation et de pétrochimie.
