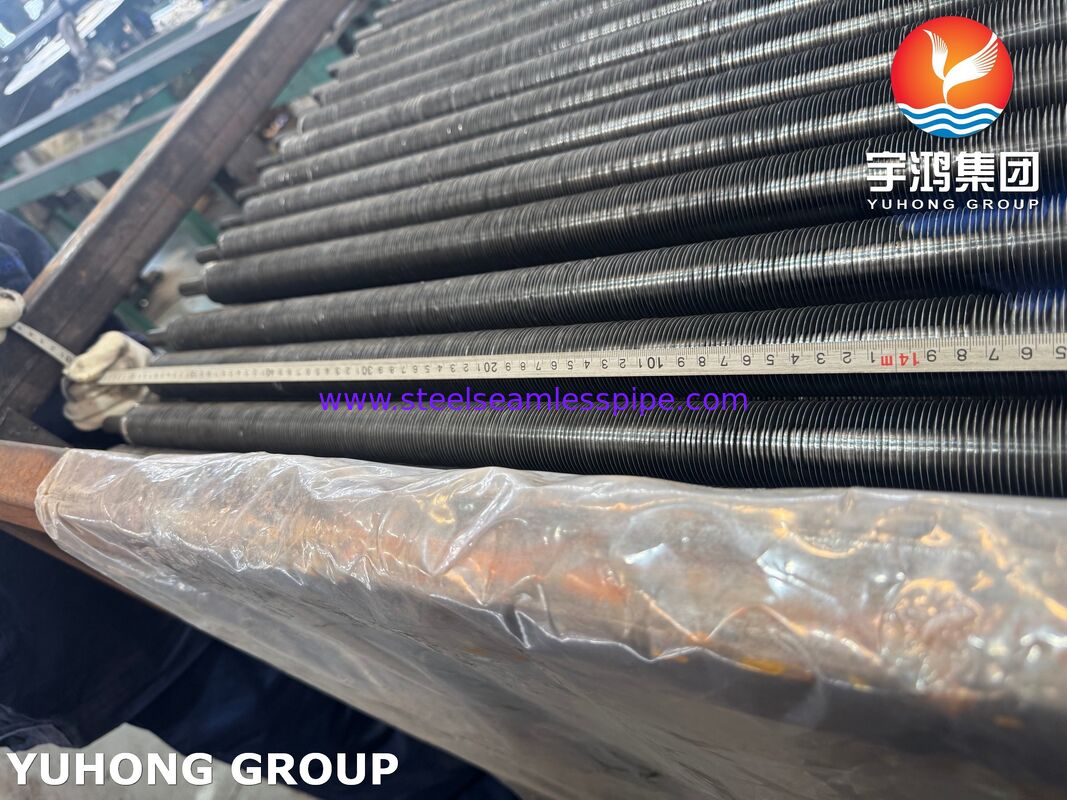

Tubes à nageoires enroulées de type L (tubes en acier ASME SA179 avec nageoire en aluminium AL1060)
Vue d'ensemble du produit
Le tube à nageoires enroulées de type L est une solution de transfert de chaleur rentable et thermiquement efficace développée pour les échangeurs de chaleur, condensateurs, refroidisseurs d'huile, refroidisseurs à basse et moyenne température refroidis par air,et systèmes de refroidissement industriels. Fabriqué à partir d'un tube en acier au carbone sans soudure ASME SA179 et d'une bande d'aileron en aluminium AL1060 de haute pureté,ce tube à nageoires permet une augmentation substantielle de la surface de transfert de chaleur externe tout en maintenant une excellente fiabilité mécanique.
La nageoire est formée mécaniquement en profil "L" et enroulée en hélice autour de la surface du tube sous tension contrôlée.créer un contact continu métal-métal qui favorise un transfert de chaleur efficaceEn outre, le pied de nageoire superposé protège partiellement la surface du tube de l'exposition à l'atmosphère, ce qui contribue à réduire la corrosion externe dans des conditions de fonctionnement appropriées.
En raison de sa construction économique et de ses performances éprouvées, le tube à nageoires enroulées de type L reste l'une des configurations de tubes à nageoires les plus utilisées dans les équipements de transfert de chaleur refroidis à l'air.
Principales caractéristiques
- Efficacité thermique élevée grâce à une surface extérieure élargie.
- Excellente conductivité thermique du matériau AL1060.
- Conception économique pour les projets d'échangeurs de chaleur à grande échelle.
- La construction légère réduit le poids global des équipements.
- Le contact continu de la nageoire avec le tube améliore les performances de transfert de chaleur.
- Protection partielle de la surface du tube contre l'exposition à l'environnement.
- Convient pour les températures de fonctionnement basses et modérées.
- La géométrie uniforme des nageoires assure une performance constante.
- Facilité d'intégration dans les différentes conceptions d'échangeurs de chaleur.
- Disponible en dimensions et configurations de nageoires personnalisées.
Méthode de fabrication
Les tubes à nageoires enroulées de type L sont fabriqués en enroulant mécaniquement une bande d'aluminium préformée autour de la surface extérieure du tube de base.la bande d'aluminium est en forme de profil L, et le pied de la nageoire est bien enroulé sous tension pour obtenir un contact intime avec la paroi du tube.
Contrairement aux tubes soudés à nageoires, aucun processus de jointure à haute température n'est impliqué, conservant les propriétés métallurgiques d'origine du tube en acier et de la nageoire en aluminium.
Le procédé de fabrication fournit:
- L'envergure de la nageoire est constante
- Hauteur uniforme des nageoires
- Accrochage à une nageoire stable
- Excellente précision dimensionnelle
- Performance thermique fiable
- Surface extérieure lisse des nageoires
Applications typiques
Échangeurs de chaleur à refroidissement par air (ACHE)
Idéal pour les tâches de refroidissement à basse et moyenne température dans les industries de traitement où un transfert de chaleur accru du côté de l'air est requis.
Condensateurs à vapeur
Fournit une surface plus grande pour une condensation efficace et un rejet de chaleur.
Systèmes de refroidissement par huile
D'une épaisseur n'excédant pas 1 mm
- huiles lubrifiantes
- Huile hydraulique
- Huile pour compresseurs
- Fluides de procédés industriels
Équipement de climatisation et de réfrigération
Largement utilisé dans les systèmes de refroidissement commerciaux et industriels nécessitant une dissipation de chaleur efficace.
Refroidissement par procédé industriel
Appliqué dans:
- Usines pétrochimiques
- Installations de transformation chimique
- Centres de production d'énergie
- Industrie de la transformation alimentaire
- Opérations de fabrication
Spécifications techniques normalisées
| Paramètre |
Dimension typique |
| Matériau du tube de base |
ASME SA179 Acier au carbone sans soudure |
| Matériau des nageoires |
AL1060 Aluminium |
| Diamètre extérieur du tube |
15.88 mm |
| Épaisseur de paroi du tube |
10,24 mm 4,11 mm |
| Longueur du tube |
Jusqu'à 18 000 mm |
| Hauteur des nageoires |
7 mm 16 mm |
| Épaisseur des nageoires |
00,25 mm 0,40 mm |
| Le niveau de la nageoire |
2Je vous en prie. |
| Densité des nageoires |
5 ¢ 13 nageoires par pouce (FPI) |
| Plage de température de fonctionnement |
Jusqu'à 150°C ∼ 180°C |
| Type de nageoire |
Aileron à plaie de type L |
| Norme de fabrication |
Spécification du client / Norme industrielle |
La géométrie des nageoires et les dimensions des tubes peuvent être fournies selon les exigences du projet.
Composition chimique des tubes selon la norme ASME SA179
| Élément |
Composition (%) |
| Le carbone (C) |
≤ 0,18 |
| Manganèse (Mn) |
0.27 à 0.63 |
| Périmètre d'écoulement |
≤ 0,035 |
| Soufre (S) |
≤ 0,035 |
La composition de l'acier à faible teneur en carbone offre une excellente conductivité thermique, formabilité et soudabilité, ce qui le rend approprié pour le service d'échangeur de chaleur.
ASME SA179 Propriétés mécaniques
| Les biens immobiliers |
Valeur minimale |
| Résistance à la traction |
325 MPa |
| Résistance au rendement |
180 MPa |
| L'allongement |
35% |
| Dureté |
Conformément aux exigences de l'ASME |
Ces propriétés assurent des performances structurelles fiables dans des conditions de fonctionnement normales.
Composition chimique de la nageoire d'aluminium
| Élément |
Composition (%) |
| Aluminium (Al) |
≥ 99,60 |
| D'autres composés |
≤ 0,25 |
| Fer (Fe) |
≤ 0,35 |
| Le cuivre (Cu) |
≤ 0,05 |
| Manganèse (Mn) |
≤ 0,03 |
| Magnésium (Mg) |
≤ 0,03 |
| Zinc (Zn) |
≤ 0,05 |
| Titane (Ti) |
≤ 0,03 |
La haute pureté de l'aluminium contribue à une conductivité thermique exceptionnelle et à d'excellentes caractéristiques de formage des ailerons.
AL1060 Propriétés mécaniques
| Les biens immobiliers |
Valeur typique |
| Résistance à la traction |
60 à 110 MPa |
| Résistance au rendement |
≥ 20 MPa |
| L'allongement |
≥ 20% |
| Conductivité thermique |
Approximativement 230 W/m·K |
Ces propriétés permettent un transfert de chaleur efficace tout en conservant la souplesse pendant le processus d'enroulement.
Inspection et assurance qualité
Chaque tube à nageoires enroulées de type L est soumis à des procédures d'inspection rigoureuses tout au long de la fabrication afin d'assurer la cohérence et la fiabilité du produit.
Inspection des matières premières
- Vérification du certificat d'essai au broyeur
- Examen de la traçabilité des matières
- Validation de la composition chimique
- Tests des PMI disponibles sur demande

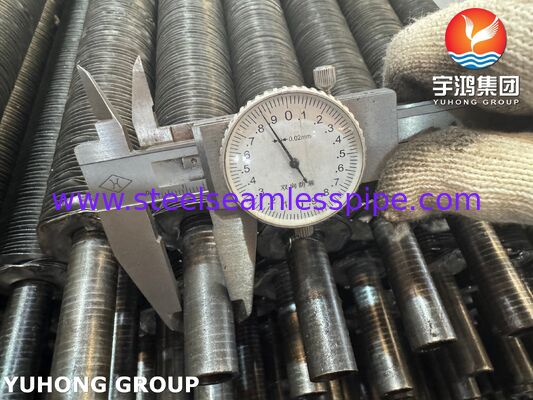

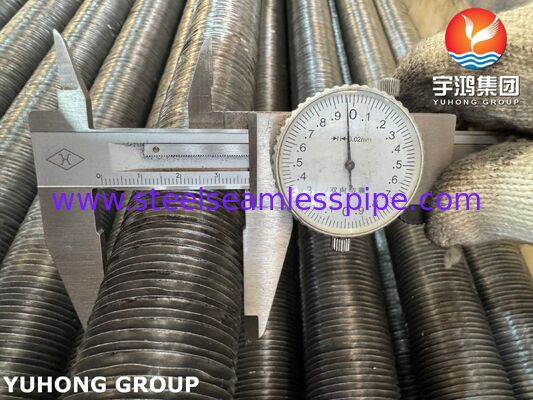

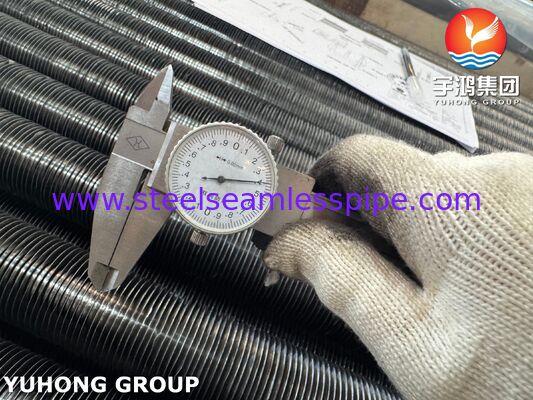

Inspection dimensionnelle
- Mesure du diamètre extérieur du tube
- Vérification de l'épaisseur des parois
- Inspection de la hauteur des nageoires
- Vérification de la hauteur de la nageoire
- Mesure de la tolérance de longueur
- Vérification de la droiture
Tests mécaniques
- Test de traction
- Essai d'aplatissement
- Essai de dilatation
- Évaluation de l'intégrité de l'enroulement des nageoires
Examen non destructif
- Épreuves de courant de tourbillon
- Épreuves de pression hydrostatique
- Test de fuite pneumatique (le cas échéant)
- Inspection des défauts de surface
Examen visuel
- Inspection de l'uniformité des ailerons
- Évaluation de la finition de surface
- Vérification de la fixation des ailerons
- Inspection des emballages
Inspection par un tiers
Des services d'inspection indépendants peuvent être organisés par l'intermédiaire d'agences internationalement reconnues telles que SGS, TÜV, Bureau Veritas, Intertek et Lloyd's Register.
Avantages des tubes à nageoires enroulées de type L
Comparativement aux tubes nus, les tubes à nageoires enroulées de type L offrent:
- Surface de transfert de chaleur nettement plus grande
- Efficacité thermique améliorée
- Réduction de l'empreinte des échangeurs
- Moins de coûts globaux pour l'équipement
- Construction légère
- Fiabilité démontrée dans les applications à basse température
- Processus de fabrication économique
Ces avantages font des tubes à nageoires enroulées de type L un excellent choix pour les projets nécessitant une amélioration rentable du transfert de chaleur.
Emballage et livraison
Afin d'éviter les dommages causés par les nageoires lors du transport et du stockage, les produits sont fournis avec des emballages de protection de qualité export, notamment:
- Casques en bois propres à la navigation
- Parties à rouleaux
- Distances de protection
- Couvercles de protection des extrémités des tubes
- Solutions d'emballage sur mesure pour les projets
Toutes les méthodes d'emballage sont conçues pour préserver la géométrie des nageoires et la qualité du produit tout au long de l'expédition et de la manutention sur place.
