Vue d'ensemble du produit
Pour l'utilisation dans le traitement des matières premières:B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliabilityLe processus de fabrication de la nageoire embarquée insère et verrouille mécaniquement la bande de nageoire de cuivre dans une rainure précision usinée sur la surface du tube en acier au carbone.créant une forte liaison métallurgique qui assure d'excellentes performances de transfert de chaleur et résistance au relâchement des ailerons sous le cycle thermique.
Combinant la résistance mécanique des tubes en acier inoxydable ASTM A106 Grade B avec l'exceptionnelle conductivité thermique des nageoires de cuivre CU-T2, ces tubes à nageoires sont largement utilisés dans les refroidisseurs d'air,Les refroidisseurs de processusIl y a aussi des installations de refroidissement de gaz, de refroidisseurs d'huile, de refroidisseurs d'après compresseur, d'installations de production d'électricité, d'usines pétrochimiques et de systèmes de récupération de chaleur HVAC.
Principales caractéristiques
- Haute efficacité de transfert de chaleur due à des ailettes de cuivre CU-T2 à conductivité élevée.
- Excellente résistance mécanique fournie par ASTM A106 Gr.B tube en acier inoxydable.
- Une forte liaison fin-à-tube obtenue grâce à la technologie des ailerons intégrés.
- Une résistance supérieure aux vibrations et à la fatigue thermique.
- Réduit la résistance thermique du côté de l'air.
- Une durée de vie prolongée dans les applications de refroidissement industriel.
- Convient pour les systèmes de processus à haute pression.
- Conception optimisée pour une construction d'échangeur de chaleur compact.
- Moins de coûts d'exploitation grâce à une meilleure efficacité énergétique.
Processus de fabrication
Les tubes à nageoires embarquées sont produits par usinage d'une rainure hélicoïdale continue dans la surface externe du tube ASTM A106 Gr.B.Une bande de nageoire de cuivre CU-T2 est ensuite mécaniquement enroulée et étroitement intégrée dans la rainure.Le tube de base est déplacé autour de la racine de la nageoire pour verrouiller la nageoire en place.
Cette méthode de fabrication offre:
- Une haute force d'attachement.
- Excellent contact thermique entre la nageoire et le tube.
- Une géométrie uniforme.
- Opération fiable sous cycle thermique continu.
- Réduit le risque de séparation des nageoires par rapport aux tubes de nageoires de plaie conventionnels.
Dimensions standard
Tubes de base (ASTM A106 Gr.B)
En dehors de la plage de diamètre:
- 19.05 mm (3/4")
- 25Je vous en prie.
- 31Un 75 mm.
- 38Je vous en prie.
- 50Je vous en prie.
- 57Je vous en prie.
- 60C'est une.33 mm.
- 6350 mm, deux et demi.
Épaisseur de paroi:
Longueur du tube:
CU-T2 Fin de cuivre
Hauteur des nageoires:
Épaisseur des nageoires:
Le ton de la nageoire:
Densité des nageoires:
Les dimensions peuvent être personnalisées selon les exigences de conception thermique.
Caractéristiques du matériau
Matériau du tube de base
Tubes en acier au carbone sans soudure ASTM A106 Grade B
Normes applicables:
- Pour l'utilisation dans les machines à coudre
- Pour l'utilisation de la méthode ASME SA106
Applications typiques:
- Échangeurs de chaleur
- Réducteurs d'air
- tuyauterie de procédé
- Équipement de raffinerie
- Systèmes de production d'électricité
Matériau des nageoires
CU-T2 de cuivre
Normes applicables:
- Pour les appareils électroniques
- Le code de l'établissement est:
- Pour les appareils à commande numérique
Caractéristiques:
- Conductivité thermique élevée
- Excellente ductilité
- Bonne résistance à la corrosion
- Une capacité supérieure de formation de nageoires.
Composition chimique
ASTM A106 Grade B
| Élément |
Composition (%) |
| Le carbone (C) |
Maximum 0.25 |
| Manganèse (Mn) |
0Un calibre 270.93 |
| Périmètre d'écoulement |
Maximum 0.035 |
| Soufre (S) |
Maximum 0.035 |
| D'autres composés |
0 min. Je ne sais pas.10 |
| Le cuivre (Cu) |
Maximum 0.40 |
| Nikkel (Ni) |
Maximum 0.40 |
| Pour les métaux non métalliques |
Maximum 0.40 |
| Molibdène (Mo) |
Maximum 0.15 |
| Vanadium (V) |
Maximum 0.08 |
CU-T2 Matériau de finition en cuivre
| Élément |
Composition (%) |
| Le cuivre + l'argent (Cu + Ag) |
≥ 99.90 |
| Oxygène (O) |
≤ 0015 |
| Impurités totales. |
≤ 010 |
Propriétés mécaniques
Tubes de qualité A106
| Les biens immobiliers |
Valeur |
| Résistance à la traction |
≥ 330 MPa |
| Résistance au rendement |
≥ 205 MPa |
| L'allongement |
≥ 35% |
| Dureté |
≤ 79 HRB (typique) |
CU-T2 Fin de cuivre
| Les biens immobiliers |
Valeur |
| Résistance à la traction |
200 à 250 MPa. |
| L'allongement |
≥ 30% |
| Conductivité thermique |
Approximativement 390 W/m·K |
| Conductivité électrique |
≥97% de l'AICS |
Inspection et essais
Pour assurer une qualité constante et la conformité avec les spécifications du projet, chaque lot de tubes à nageoires intégrés peut subir les inspections suivantes:
Inspection des matières premières
- Vérification du certificat de matériel
- Analyse de la composition chimique

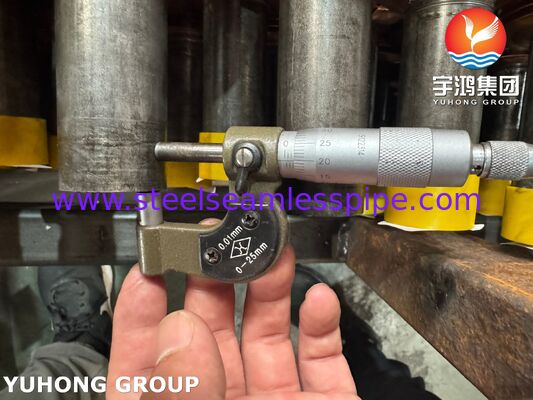

- Inspection dimensionnelle
- Examen de la qualité de surface
Inspection de la fabrication

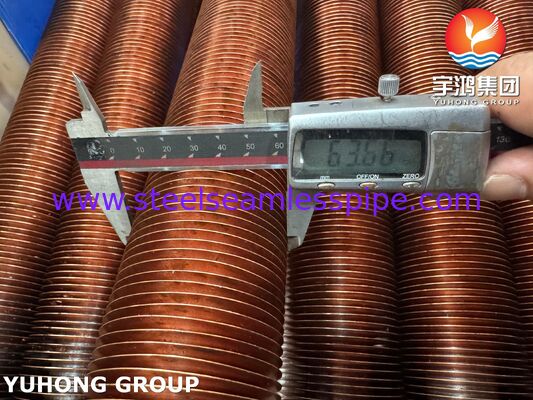

- Fin pitch measurement
- Vérification de la hauteur de l'aile

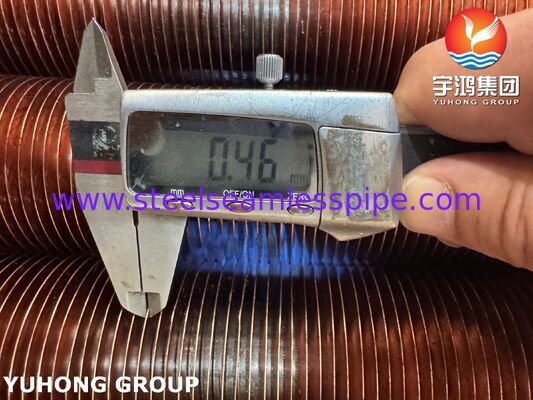

- Inspection de l'épaisseur des fins
- Inspection de profondeur de rainure.
- Examen de l'intégrité de l'enroulement fin
Tests mécaniques
- Le test de force des liens fins.
- Essai d'aplatissement
- Essai de traction
- Épreuve de dureté
Épreuves non destructives
- Test de pression hydrostatique
- Épreuves de courant de tourbillon
- Tests par ultrasons (UT)
- Test de particules magnétiques (lorsqu'il est nécessaire)
Inspection finale
- Inspection visuelle

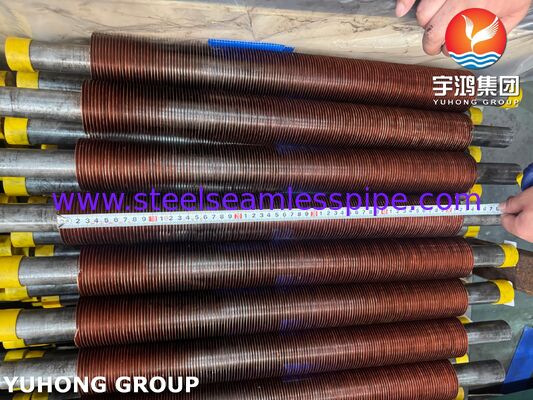

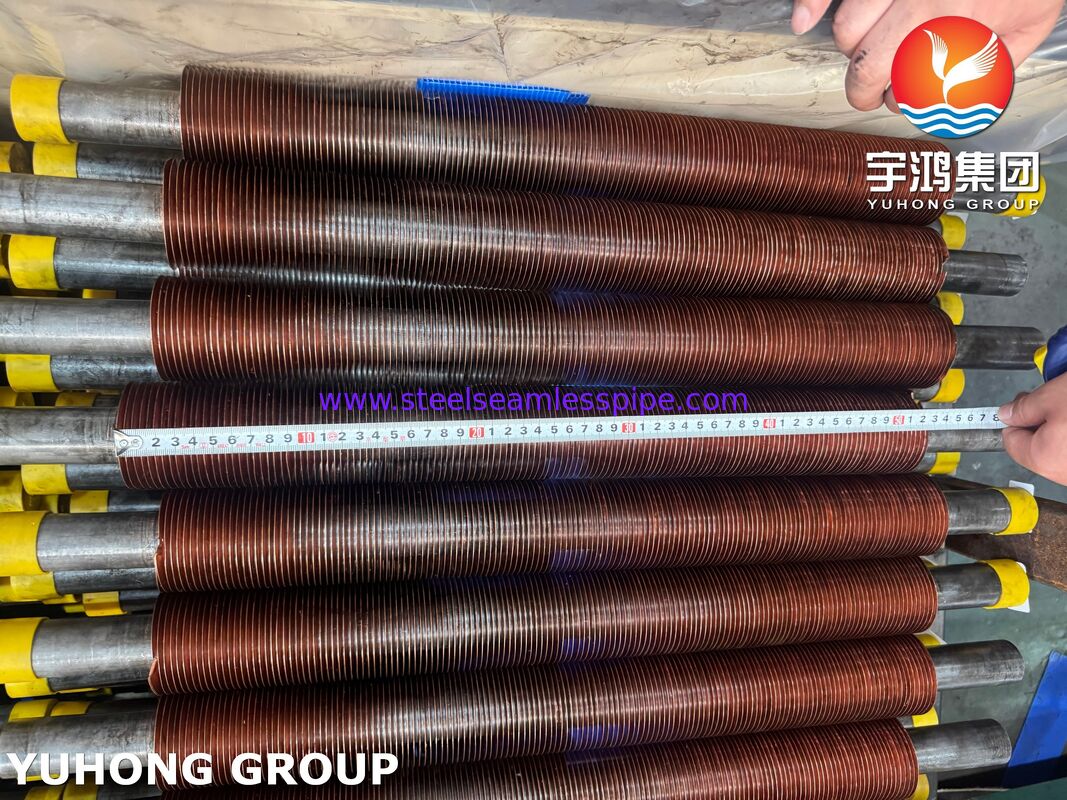

- Vérification de longueur
- Inspection de la droiture
- Inspection des emballages
- Inspection de témoins tiers disponible
Applications
ASTM A106 Gr.B Embedded Finned Tubes with CU-T2 Copper Fins sont largement utilisés dans:
- Échangeurs de chaleur à refroidissement par air (ACHE)
- Les usines pétrochimiques
- Raffineries de pétrole
- Facilities de traitement du gaz naturel
- Centres de production
- Systèmes de refroidissement par compresseur
- Unités de refroidissement par huile
- Les refroidisseurs de processus
- Systèmes de récupération de la chaleur usée
- Équipement de refroidissement industriel HVAC
Les avantages pour les applications de refroidisseur d'air
La combinaison d'acier au carbone ASTM A106 Gr.B et de nageoires de cuivre CU-T2 offre un équilibre idéal entre la résistance mécanique et les performances thermiques.Les ailerons en cuivre augmentent considérablement la surface de transfert de chaleur externe tout en maintenant une faible résistance thermique., permettant une plus grande efficacité de refroidissement et une empreinte réduite des équipements.
Pour les fabricants de refroidisseurs d'air à la recherche de solutions de transfert de chaleur fiables et rentables,Les tubes à nageoires de cuivre intégrés restent l'une des options les plus efficaces pour maximiser les performances thermiques tout en assurant la stabilité opérationnelle à long terme..
