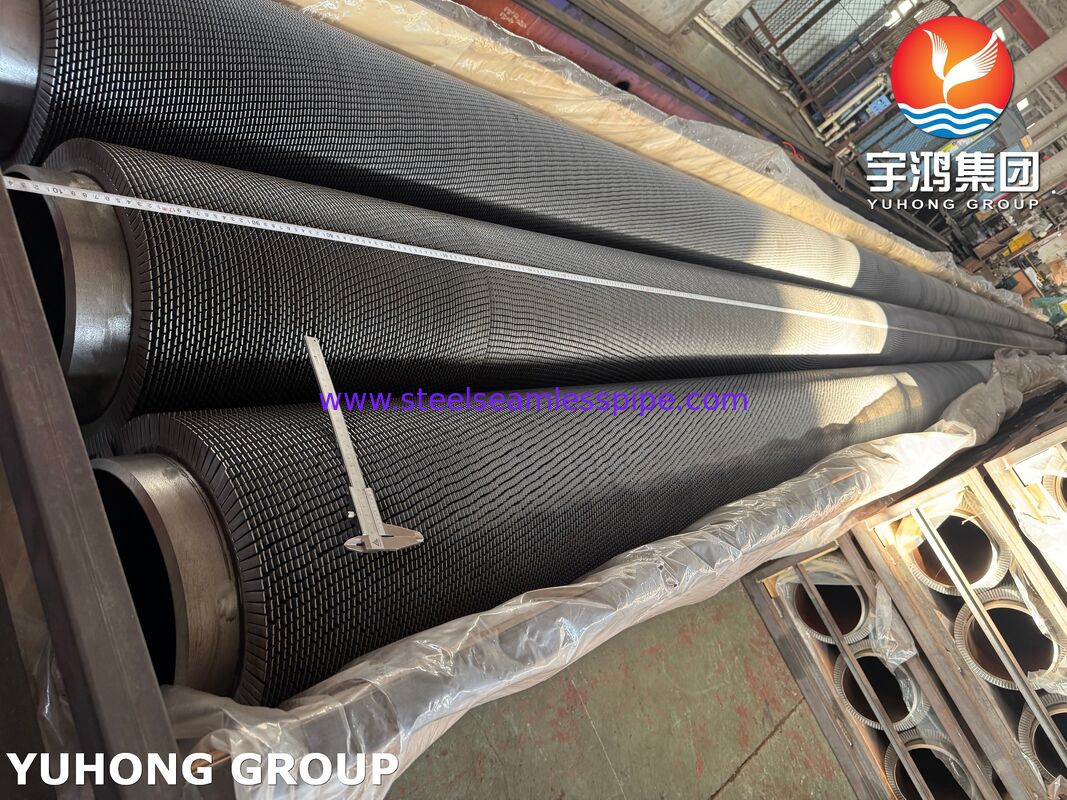

Tubes à nageoires serrées ASTM A335 P22 Base et nageoires 1Cr13

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numéro de modèle:	N / A

Conditions de paiement et expédition:

Quantité de commande min:	500 kg
Prix:	To be discussed
Détails d'emballage:	caisse en contreplaqué
Délai de livraison:	50-120 jours
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	5000 mètres/jour

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (338)

Tube sans couture d'acier inoxydable (330)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (166)

Tubes à nageoires (716)

échangeur de chaleur (31)

tube d'échangeur de chaleur (469)

Résistance à l'échangeur de chaleur (51)

Plaque tubulaire pour échangeur de chaleur (126)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (13)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (132)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (104)

Tube d'alliage de cuivre (252)

Tube d'acier allié (212)

Tube titanique (21)

tube recuit lumineux (174)

Tube de chaudière (153)

montage en acier (867)

Bride en acier (666)

Autres (408)

Pièces de revêtement (9)

Description de produit détaillée

Produit:

Tubes à nageoires dentelées

Qualité du matériau:

ASTM A335 P22+1Cr13

Application:

Économiseurs et surchauffeurs de chaudières industrielles

Emballer:

CAISSE EN BOIS AVEC CADRE EN FER

Mettre en évidence:

Tubes à nageoires dentelées ASTM A335 P22

1Cr13 Tubes à aileron pour échangeurs de chaleur

Tubes à nageoires dentelées ASTM A335 P22

Tubes à nageoires dentelées (ASTM A335 P22 / 1Cr13)

Résumé

Nos tubes à nageoires serrées sont conçus pour une efficacité de transfert de chaleur maximale dans les chaudières industrielles, les superchauffeurs et les échangeurs de chaleur.assure une résistance et une durabilité à haute température, tandis que les ailerons en acier inoxydable 1Cr13 offrent une excellente résistance à la corrosion et maintiennent l'intégrité structurelle sous fonctionnement prolongé à haute température.La conception des nageoires dentelées améliore la turbulence dans le flux de gaz, améliorant l'efficacité thermique par rapport aux nageoires droites classiques.

Applications:

Économiseurs et superchauffeurs de chaudières industrielles
Échangeurs de chaleur à refroidissement par air
Récupération de chaleur par procédés pétrochimiques et de raffinage
Chaudières à récupération de chaleur (WHRB)
Les centrales électriques et les systèmes thermiques

Plage de taille standard

Paramètre	Dimension typique
Définition de l'OD du tube de base	15.88 mm 219 mm
Épaisseur de paroi du tube	2.77 mm 10 mm
Hauteur des nageoires	8 mm 25 mm
Épaisseur des nageoires	00,8 mm 2,0 mm
Le niveau de la nageoire	3.5 mm 10 mm
OD à nageoires	Jusqu'à 150 mm
Longueur du tube	Jusqu'à 18 mètres
Densité des nageoires	Personnalisable par conception thermique

Des dimensions personnalisées sont disponibles pour répondre aux exigences spécifiques du projet.

Composition chimique

Tubes de base ASTM A335 P22

Élément	Composition (%)
Le carbone (C)	0.05 ¥ 0.15
Manganèse (Mn)	0.30 à 0.60
Périmètre d'écoulement	≤ 0,025
Soufre (S)	≤ 0,025
D'autres composés	≤ 0,50
Pour les métaux non métalliques	1.90 ¢ 2.60
Molibdène (Mo)	0.87 ¢ 1.13

Matériau de la nageoire 1Cr13 en acier inoxydable

Élément	Composition (%)
Le carbone (C)	≤ 0,12
Pour les métaux non métalliques	12 ¢ 14
Manganèse (Mn)	≤ 100
D'autres composés	≤ 100
Périmètre d'écoulement	≤ 0,04
Soufre (S)	≤ 0,03

La combinaison garantit une résistance élevée à la rampe, une résistance à l'oxydation et une protection contre la corrosion dans des conditions de gaz de combustion à haute température.

Propriétés mécaniques

Tubes de base ASTM A335 P22

Les biens immobiliers	Valeur
Résistance à la traction	≥ 415 MPa
Résistance au rendement	≥ 205 MPa
L'allongement	≥ 30%
Dureté	≤ 163 HBW
Température maximale de fonctionnement	Jusqu'à 600 °C

Ailettes de l'acier inoxydable 1Cr13

Les biens immobiliers	Valeur
Résistance à la traction	520 ¥ 700 MPa
Résistance au rendement	≥ 205 MPa
L'allongement	≥ 12%
Dureté	187 229 HB

Inspection et assurance qualité

Tous les tubes à nageoires dentelées sont soumis à une inspection rigoureuse pour assurer la conformité aux normes industrielles:

Vérification des matières premières
- Certificat d'essai au broyeur (MTC) pour les tubes et les nageoires
- Vérification de la composition chimique

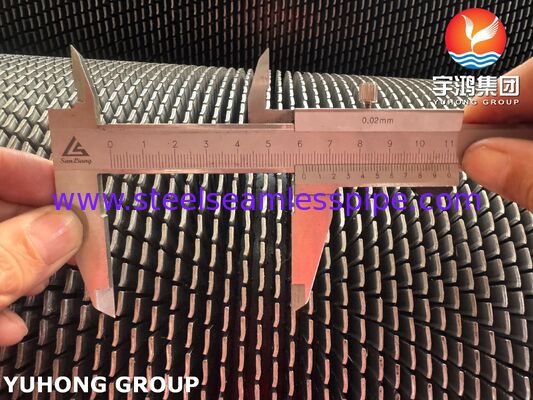

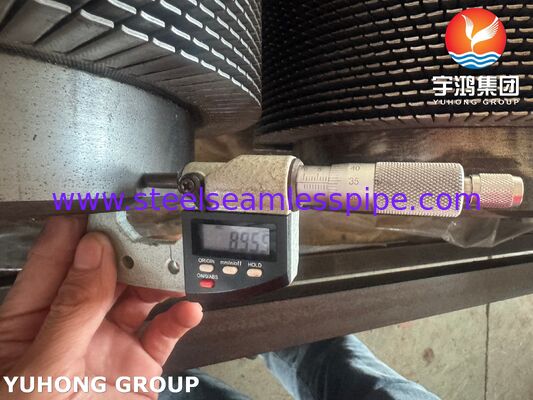

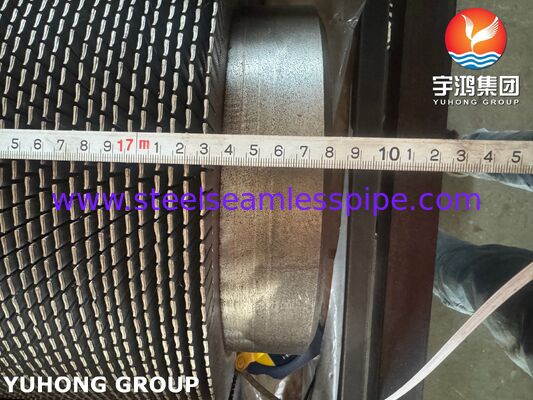

Inspection dimensionnelle
- Dépassement de capacité du tube, épaisseur de paroi et longueur
- Hauteur, épaisseur, hauteur de la nageoire et finition globale de la nageoire
- Vérification de la droiture et de l'alignement
Inspection de la soudure et de l'aileron
- Inspection visuelle de la soudure pour le raccordement des nageoires
- Épreuve par ultrasons (UT) du tube de base
- Épreuve de l'intégrité des nageoires par courant de tourbillon (ECT)
Épreuves de pression (facultatives)
- Test hydrostatique ou pneumatique sur demande du client
Documentation fournie
- Certificat d'essai des matériaux (MTC)
- Rapport d'inspection dimensionnelle
- Rapport d'inspection de la NDT
- Enregistrement du traitement thermique (le cas échéant)

Les avantages

Transfert de chaleur amélioré grâce à la géométrie des nageoires dentelées
Résistance à haute température du tube de base ASTM A335 P22
Excellente résistance à la corrosion des nageoires 1Cr13
Dimensions personnalisables pour les conceptions spécifiques au projet
Fiabilité de fonctionnement à long terme des chaudières industrielles et des échangeurs de chaleur
Réduction de l'entretien et de l'encrassement en raison de la conception interrompue des nageoires
