ASTM A192 Tubes à nageoires dentelées en acier au carbone pour échangeur de chaleur

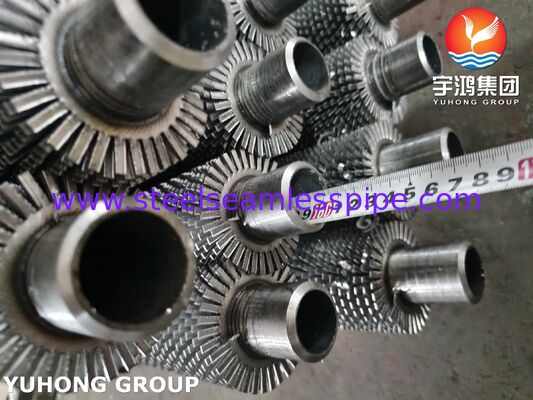

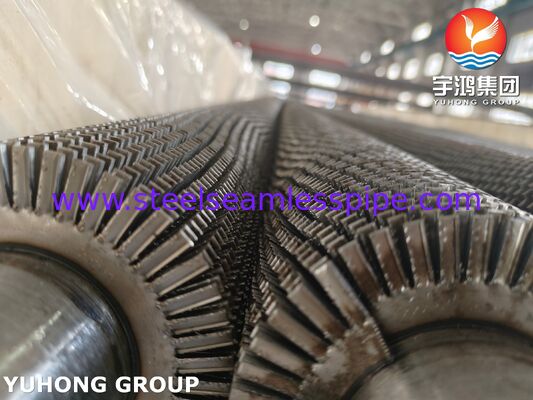

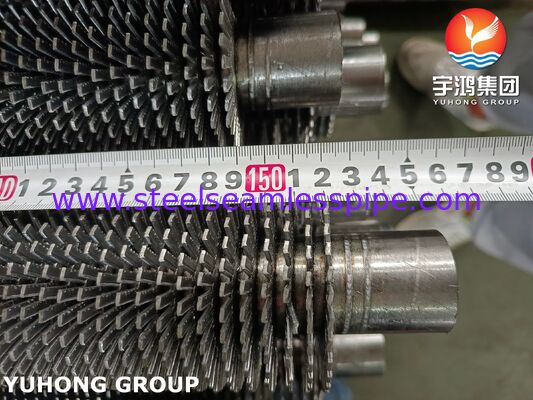

Tubes à ailettes dentelées (tube de base ASTM A192 + ailettes en acier au carbone)

Tubes à ailettes dentelées intégrés haute performance pour un transfert de chaleur amélioré

Nos tubes à ailettes dentelées, dotés d'un tube de base en acier au carbone sans soudure ASTM A192 de haute qualité avec des ailettes dentelées en acier au carbone (CS) intégrées, offrent une efficacité de transfert de chaleur supérieure dans les applications industrielles exigeantes. Ces tubes sont conçus pour les environnements à haute pression, offrant d'excellentes performances thermiques, résistance mécanique et fiabilité à long terme.

En tant qu'exportateur expérimenté de composants d'échangeurs de chaleur, nous nous spécialisons dans la fabrication et la fourniture de tubes à ailettes dentelées de qualité supérieure qui respectent ou dépassent les normes internationales. Nos produits aident les clients à optimiser l'efficacité énergétique, à réduire la taille des équipements et à réduire les coûts d'exploitation des chaudières, des échangeurs de chaleur et des systèmes de refroidissement par air.

Spécifications des matériaux du produit

Matériau du tube de base : Tubes de chaudière sans soudure en acier au carbone ASTM A192 / ASME SA192 Matériau des ailettes : Acier au carbone (grades courants : 08F, SPCC ou acier à faible teneur en carbone équivalent pour une formabilité et une conductivité thermique optimales)

Composition chimique

Composition chimique du tube de base ASTM A192 (% en poids) :

Composition chimique du matériau des ailettes en acier au carbone (typique pour 08F/SPCC) : acier à faible teneur en carbone avec C ≤ 0,08 %, Mn 0,25-0,50 %, P ≤ 0,035 %, S ≤ 0,035 %. Cela garantit une excellente ductilité pour la formation de dentelures et une forte liaison mécanique.

Structure de tube à ailettes dentelée et processus de fabrication

Nos tubes à ailettes dentelées utilisent un processus intégré (de type G) pour une force de liaison supérieure :

• Tube de base : Le tube en acier au carbone ASTM A192 sans soudure à haute pression assure l'intégrité structurelle et la résistance à la pression du noyau.

• Ailettes : la bande d'acier au carbone est dentée (encoches en "U" ou "V") pour augmenter la turbulence de surface et perturber les couches limites pour un meilleur transfert de chaleur par convection.

• Processus intégré : une rainure est usinée avec précision dans le tube de base. La bande d'ailettes dentelée est enroulée sous tension dans la rainure et verrouillée mécaniquement en faisant rouler le matériau du tube sur la base de l'ailette. Cela crée une liaison solide de type métallurgique sans matériaux de remplissage supplémentaires, résistante aux vibrations, aux cycles thermiques et aux températures élevées (jusqu'à ~400°C / 752°F).

Cette conception intégrée offre de meilleures performances que les alternatives enveloppées ou soudées dans les applications à fortes contraintes, minimisant la résistance thermique à l'interface ailette-tube.

Dimensions et tolérances

Nous maintenons des tolérances de fabrication strictes pour garantir un ajustement parfait aux assemblages d’échangeurs de chaleur.

Dimensions typiques (personnalisables) :

• Diamètre extérieur du tube de base : 16 mm – 63 mm (commun : 25-57 mm)

• Hauteur des ailerons : 8 mm – 35 mm

• Épaisseur des ailettes : 0,4 mm – 1,5 mm (dentelée)

• Pas des ailerons : 3 - 333 ailerons par mètre (1-8 FPI)

• Longueur du tube : jusqu'à 10-12 mètres ou selon les besoins

Tolérances dimensionnelles (gammes standard) :

• Diamètre extérieur du tube de base : ±0,1 mm à ±0,2 mm

• Épaisseur de paroi : ±10 % ou selon ASTM A192

• Hauteur des ailettes : ±0,5 mm

• Pas des ailerons : ±1-2 %

• Rectitude : ≤ 1 mm par mètre

Tous les tubes sont soumis à des contrôles de qualité rigoureux, notamment des tests hydrostatiques, une vérification dimensionnelle et une évaluation de la force d'adhérence.

Avantages en termes de performances

• Transfert de chaleur supérieur : les ailettes dentelées augmentent la surface efficace et favorisent les turbulences, améliorant ainsi le coefficient de transfert de chaleur global de 20 à 30 % ou plus par rapport aux ailettes solides dans les applications à flux de gaz.

• Forte liaison mécanique : la conception intégrée résiste aux vibrations élevées, à la dilatation thermique et aux cycles de pression sans desserrage des ailettes.

• Résistance aux hautes températures et à la pression : convient pour un fonctionnement continu dans des conditions exigeantes de chaudière et de surchauffeur.

• Résistance à l'encrassement et nettoyabilité : la conception dentelée et les chemins de gaz droits réduisent l'encrassement dans les flux de gaz plus propres ; facile à entretenir.

• Rentable : la construction en acier au carbone équilibre performances et économie pour les environnements non corrosifs ou légèrement corrosifs.

• Conception compacte : permet des échangeurs de chaleur plus petits avec une fonction équivalente, économisant ainsi de l'espace et des coûts de matériaux.

Champs d'application détaillés

Nos tubes à ailettes dentelées ASTM A192 sont largement utilisés dans tous les secteurs :

• Production d'électricité : économiseurs, préchauffeurs d'air, surchauffeurs et récupération de chaleur résiduelle dans les chaudières et les centrales électriques.

• Traitement pétrochimique et chimique : échangeurs de chaleur pour le chauffage/refroidissement des procédés, condenseurs et rebouilleurs.

• Pétrole et gaz : appareils de chauffage, échangeurs de chaleur refroidis par air (ACHE) et applications de raffinerie.

• CVC et réfrigération : systèmes de traitement de l'air et de récupération de chaleur à grande échelle.

• Chaudières et incinérateurs industriels : transfert de chaleur efficace dans la génération de vapeur et le refroidissement des gaz de combustion.

• Métallurgie et ciment : chaudières à chaleur résiduelle et systèmes de séchage.

Ces tubes excellent dans l'échange thermique gaz-liquide ou gaz-gaz où le coefficient de transfert thermique côté gaz est le facteur limitant.

Pourquoi nous choisir ? Nos avantages et notre expertise

Avec des années d’expérience spécialisée dans la production de tubes à ailettes et l’exportation internationale, nous nous distinguons par :

• Fabrication avancée : machines à ailettes intégrées de pointe garantissant une qualité constante et des tolérances serrées.
• Expertise matérielle : approvisionnement strict en tubes ASTM A192 et en stock d'ailettes CS haut de gamme, avec certificats de test d'usine complets (MTC) fournis.
• Personnalisation : production flexible pour des tailles, longueurs et configurations d'ailerons non standard pour correspondre exactement à vos dessins.
• Assurance qualité : processus conformes à la norme ISO, options d'inspection tierces (SGS, BV, etc.) et traçabilité à 100 %.
• Expérience mondiale en matière d'exportation : expérience avérée dans la fourniture à l'Europe, au Moyen-Orient, à l'Asie du Sud-Est et aux Amériques. Nous comprenons les Incoterms, les emballages pour le fret maritime et les exigences en matière de documentation.
• Assistance technique : nos ingénieurs vous assistent dans les calculs thermiques, la sélection des matériaux et les conseils d'intégration pour des performances optimales du système.
• Délais de livraison fiables et prix compétitifs : une production efficace et un approvisionnement direct en usine garantissent de la valeur sans compromettre la qualité.

Que vous ayez besoin d'un stock standard ou de tubes à ailettes dentelées sur mesure avec base A192 et ailettes CS, nous proposons des solutions qui améliorent l'efficacité et la durabilité.

Contactez-nous dès aujourd'hui pour des devis détaillés, des fiches techniques ou des échantillons. Laissez notre expertise en composants de transfert de chaleur haute performance vous accompagner dans votre prochain projet.
