Tubes à aileron enduites A213 T9 Tubes de base CS

Tubes à aileron soudés à haute fréquence (tubes de base ASTM A213 T9 + ailerons en acier au carbone)

Découvrez des tubes soudés à haute fréquence conçus pour un transfert de chaleur supérieur dans des environnements exigeants à haute température et haute pression.En tant que spécialiste expérimenté du commerce extérieur avec plus d'une décennie dans la fourniture de composants d'échangeurs de chaleur à des clients mondiaux dans la pétrochimieDans les secteurs de la production d'électricité et du raffinage, notre société fournit des solutions fiables et performantes adaptées aux besoins de votre projet.

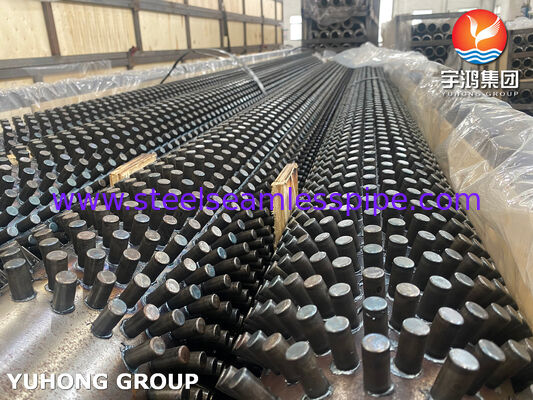

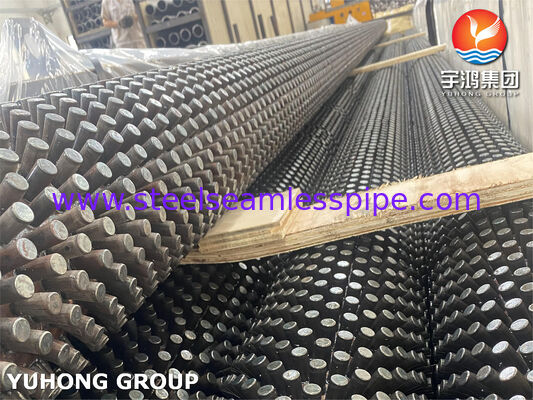

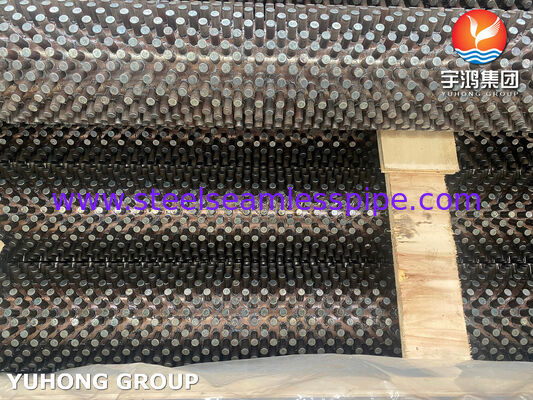

Résumé du produit: Tubes à aileron en épingle soudés à haute fréquence

Les tubes à nageoires enduites, également connus sous le nom de tubes à tête d'ongle ou de tubes à nageoires enduites, comportent des nageoires cylindriques (pins) soudés par résistance ou à haute fréquence à la surface externe d'un tube de base.Cette conception augmente de façon significative la surface de transfert de chaleur, typiquement de 2 à 3 fois celle des tubes nus, tout en maintenant une excellente résistance mécanique et une résistance à l'encrassement..

Notre combinaison de tubes de base ASTM A213 T9 et de joints en acier au carbone (CS) excelle dans les applications à haute température.et résistance à haute température, tandis que les bornes robustes en acier au carbone améliorent le transfert de chaleur externe dans les sections convectives.

Les principaux avantages:

• Une forte liaison métallurgique par soudage à haute fréquence ou à résistance.
• Excellente performance dans les flux de gaz poussiéreux, érosifs ou à haute température.
• Dimensions et motifs de boutons personnalisables (pièce carrée, hexagonale ou hélicoïdale).

Caractéristiques du matériau du produit

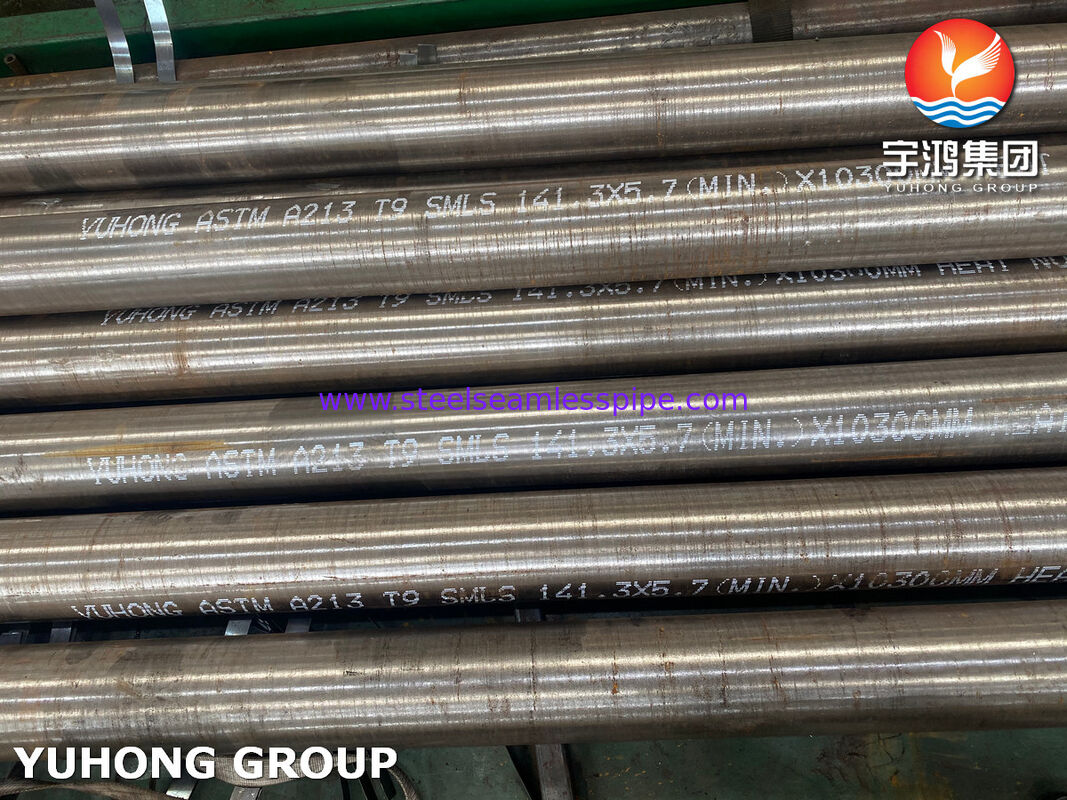

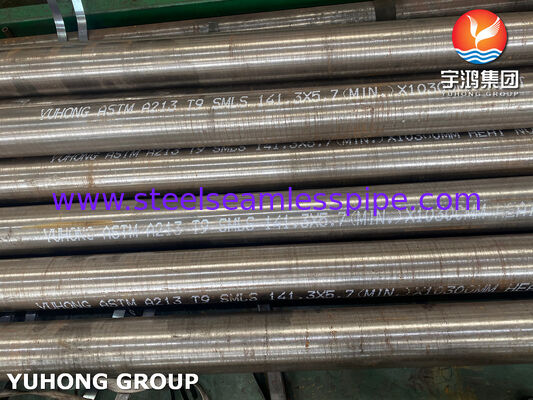

Matériau du tube de base: ASTM A213 T9 tube en acier alliage ferritique sans soudure (9Cr-1Mo).

Matériau de finition: acier au carbone (AC), généralement équivalent au Q235B ou à faible teneur en carbone pour une soudabilité et une rentabilité optimales.

Composition chimique

Pour les tubes de base ASTM A213 T9 (en pourcentage de poids):

Les étriers en acier au carbone (de qualité bas carbone typique, par exemple, équivalent Q235B):

• C: ≤ 0,20%
• Mn: 0,30 à 0,70%
• P: ≤ 0,045%
• S: ≤ 0,045%
• Si: ≤ 0,30% (environ)

Les propriétés mécaniques du T9 comprennent une résistance à la traction minimale de 415 MPa et une résistance au rendement de 205 MPa, ce qui le rend idéal pour des températures élevées.

Structure et procédé de fabrication

Composants:

• Tubes de base: tubes en acier allié sans soudure offrant une résistance à la pression et à la corrosion/oxydation.
• "Pédales": épingles cylindriques ou coniques isolées soudéses perpendiculairement ou à des angles par rapport à la surface du tube.
• Joints de soudage: Le soudage à haute fréquence à résistance crée une liaison métallurgique forte et continue avec une zone minimale affectée par la chaleur, assurant une durabilité sous le cycle thermique et les vibrations.

Processus d'incorporation/soudage: les boutons sont soudés automatiquement à haute fréquence ou à résistance à une hauteur contrôlée.5 mm avec une hauteur de perle faible (≤ 1 mm) et sans éclaboussuresCe procédé assure une fixation robuste adaptée au service à haute température jusqu'à ~ 600°C (grade-dependant).

Dimensions et tolérances

Les gammes de fabrication typiques (tailles personnalisées disponibles sur demande):

L'ovalité, l'excentricité et d'autres tolérances sont conformes à ASTM A213 et aux spécifications du client.

Avantages en matière de performance

• Transfert de chaleur amélioré: augmente la surface et l'efficacité thermique de 2 à 3 fois par rapport aux tubes nus; idéal pour les faibles coefficients de transfert de chaleur côté gaz.
• Résistance à l'encrassement et à l'érosion: les boutons discrets résistent mieux à l'accumulation de cendres et aux impacts de particules que les ailerons continus dans des environnements poussiéreux.
• Durabilité à haute température: L'alliage T9 offre une excellente résistance à la rampe et à l'oxydation; les soudures fortes résistent au cycle thermique.
• Robustesse mécanique: résistance supérieure aux vibrations et à la pression; adapté aux applications à haute poussière comme les chaudières CFB.
• Coût-efficacité: Combine un matériau de base haut de gamme avec des joints de CS économiques pour des performances/valeurs optimales.

Champs d'application détaillés

Nos tubes à nageoires enduites sont largement utilisés dans:

• Petrochimie et raffinage: chauffeurs de procédés, chauffeurs à feu et sections de convection dans les réformateurs et les craquers.
• Génération d'électricité: économiseurs de chaudières, superchauffeurs, préchauffeurs d'air et chaudières de récupération de chaleur résiduelle, en particulier les unités au charbon/à la biomasse ou CFB.
• Pétrole et gaz: échangeurs de chaleur dans les opérations en amont/en aval et les plateformes offshore.
• Déchets transformés en énergie et incinérateurs: sections supérieures des fours traitant des gaz de combustion à haute teneur en soufre ou poussiéreux.
• Traitement chimique: réacteurs à haute température et systèmes de récupération de chaleur.
• Autres: fours à ciment, fours à verre et chaudières marines.

Nos avantages et notre expérience

Avec des années d'expertise dans l'exportation de tubes à nageoires vers des clients en Asie, en Europe, au Moyen-Orient et en Amérique, nous nous distinguons par:

• Contrôle de qualité strict: traçabilité complète du matériau (certificats EN 10204 3.1), inspections dimensionnelles et tests de soudure.
• Expertise en personnalisation: production flexible pour des motifs, des longueurs et des combinaisons de matériaux spécifiques.
• Des délais et des prix compétitifs: une fabrication efficace et une logistique mondiale assurent une livraison fiable.
• Assistance technique: Notre équipe fournit des calculs de transfert de chaleur, des recommandations de matériaux et un service après-vente.
• Record de réussite: projets réussis dans les principales raffineries et centrales électriques, avec des commandes répétées soulignant la fiabilité des produits et notre engagement envers la satisfaction des clients.
