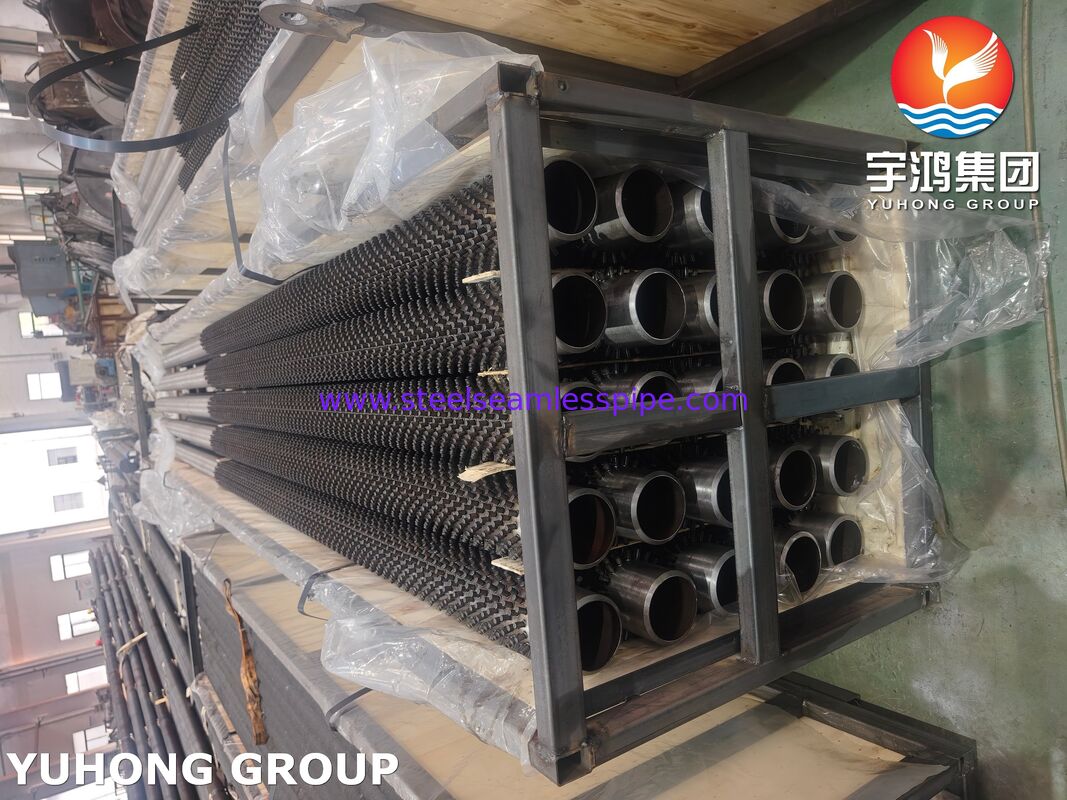

Tubes à ailettes cloutés ASTM A335 P5
Présentation du produit
Les tubes à ailettes cloutés ASTM A335 P5 sont conçus pour les applications exigeantes de transfert de chaleur impliquant des températures élevées, des gaz de combustion agressifs et des conditions de cycle thermique sévères. Fabriqués à partir de tuyaux en acier allié ferritique sans soudure ASTM A335 de qualité P5, ces tubes sont dotés de goujons métalliques solides soudés par résistance sur la surface externe du tube pour augmenter l'efficacité du transfert de chaleur tout en conservant une excellente intégrité mécanique.
La composition en alliage chrome-molybdène de l'acier P5 offre une résistance à l'oxydation, une résistance au fluage et des performances à haute température supérieures à celles des tubes en acier au carbone conventionnels. Les tubes à ailettes cloutés sont largement utilisés dans les réchauffeurs de raffineries, les fours pétrochimiques, les chaudières de récupération de chaleur résiduelle, les réchauffeurs d'huile thermique, les unités de récupération de soufre et les installations de production d'électricité.
La conception cloutée crée une surface de transfert de chaleur supplémentaire tout en permettant un nettoyage plus facile et une meilleure résistance à l'encrassement que les tubes à ailettes classiques, ce qui les rend particulièrement adaptés aux flux de gaz sales et aux environnements à haute température.
Principales fonctionnalités
- Fabriqué à partir d'acier allié sans soudure ASTM A335 Grade P5
- Excellente résistance à l'oxydation à des températures élevées
- Efficacité de transfert de chaleur améliorée grâce à la configuration de goujons soudés
- Convient au service de gaz de combustion à haute température
- Résistance exceptionnelle à la fatigue thermique et aux chocs thermiques
- Construction soudée robuste pour une longue durée de vie
- Sensibilité à l'encrassement réduite par rapport aux conceptions à ailettes continues
- Compatible avec les équipements à revêtement réfractaire
- Convient aux applications dans les raffineries, la pétrochimie et les centrales électriques
Applications typiques
Industrie du raffinage
- Réchauffeurs de pétrole brut
- Chauffages sous vide
- Unités de reformage catalytique
- Réchauffeurs de cokéfaction retardés
Industrie pétrochimique
- Fours à éthylène
- Unités de production d'hydrogène
- Réchauffeurs de gaz de procédé
- Unités de récupération du soufre
Production d'électricité
- Chaudières de récupération de chaleur perdue
- Économiseurs
- Générateurs de vapeur à récupération de chaleur
- Usines de biomasse et de valorisation énergétique des déchets
Systèmes de chauffage industriels
- Réchauffeurs à fluide thermique
- Systèmes d'incinération
- Réchauffeurs de processus à haute température
- Fours industriels
Processus de fabrication
Les tubes à ailettes cloutés sont produits en soudant automatiquement par résistance des goujons en acier au carbone ou allié sur la surface extérieure du tube de base ASTM A335 P5. Le processus de soudage crée une liaison métallurgique solide qui garantit un transfert de chaleur efficace et une fiabilité à long terme dans des conditions de fonctionnement cycliques.
Après le soudage, les tubes sont soumis à une vérification dimensionnelle, à une inspection de l'intégrité de la soudure et à des tests de matériaux pour garantir la conformité aux spécifications du projet et aux normes de qualité internationales.
Dimensions typiques
Les dimensions suivantes représentent les capacités de fabrication courantes. Des tailles personnalisées sont disponibles sur demande.
| Paramètre |
Gamme typique |
| Diamètre extérieur du tube de base |
25,4 mm – 219,1 mm (1" – 8") |
| Épaisseur de paroi de tube |
3,2 mm – 16,0 mm |
| Longueur du tube |
Jusqu'à 18 000 millimètres |
| Diamètre du goujon |
6mm – 20mm |
| Hauteur du goujon |
10mm – 35mm |
| Pas de goujons |
10mm – 40mm |
| Densité des goujons |
Personnalisé par conception thermique |
| État des surfaces |
Comme soudé, grenaillé, enduit |
Composition chimique ASTM A335 P5
| Élément |
Composition (%) |
| Carbone (C) |
Maximum 0,15 |
| Manganèse (Mn) |
0,30 – 0,60 |
| Phosphore (P) |
Maximum 0,025 |
| Soufre (S) |
Maximum 0,025 |
| Silicium (Si) |
Maximum 0,50 |
| Chrome (Cr) |
16h00 – 18h00 |
| Molybdène (Mo) |
0,45 – 0,65 |
Les valeurs sont conformes aux exigences ASTM A335.
Propriétés mécaniques ASTM A335 P5
| Propriété |
Valeur minimale |
| Résistance à la traction |
415 MPa (60 ksi) |
| Limite d'élasticité |
205 MPa (30 ksi) |
| Élongation |
30% |
| Dureté |
Selon la spécification ASTM |
| Traitement thermique |
Recuit complet ou recuit isotherme |
Les propriétés mécaniques s'appliquent au matériau de base ASTM A335 Grade P5.
Inspection et tests
Pour garantir la fiabilité et la conformité du produit, les tubes à ailettes cloutés ASTM A335 P5 peuvent être soumis aux inspections suivantes :
Vérification des matières premières
- Examen du certificat d'essai de matériaux (MTC)
- Identification positive des matériaux (PMI)
- Analyse de la composition chimique

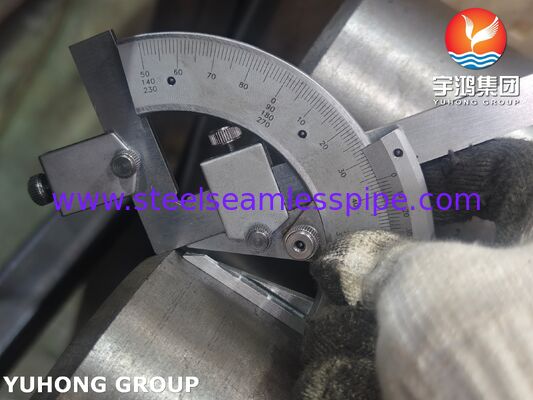

Contrôle dimensionnel

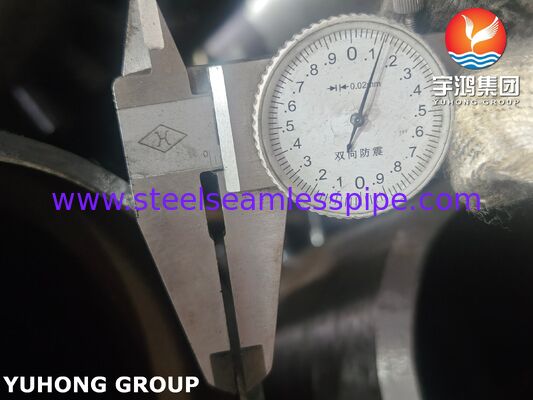

- Vérification du diamètre extérieur du tube
- Mesure d'épaisseur de paroi
- Contrôle de la longueur des tubes

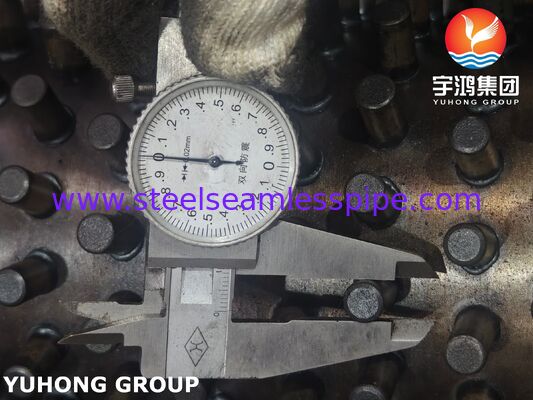

- Mesure de la hauteur et du pas des goujons
- Contrôle de rectitude
Tests mécaniques
- Essais de traction
- Test de dureté
- Test d'aplatissement
- Test de pliage (si spécifié)
Examen non destructif (END)
- Inspection visuelle
- Tests par ultrasons (UT)
- Tests par courants de Foucault (ECT)
- Test de magnétoscopie (MT)
- Ressuage (PT) pour les goujons soudés
Inspection de la qualité des soudures
- Examen de l’intégrité des soudures des goujons
- Vérification de la fusion des soudures
- Tests de soudure destructifs aléatoires
Test de pression
- Essais hydrostatiques
- Essais pneumatiques (sur demande)
Avantages des tubes à ailettes cloutés ASTM A335 P5
Performances à haute température
La teneur en chrome de 5 % améliore considérablement la résistance à l’oxydation et au tartre en service à température élevée.
Transfert de chaleur amélioré
Les goujons augmentent la surface externe effective et favorisent la turbulence dans le flux de gaz, améliorant ainsi l'efficacité thermique globale.
Durabilité supérieure
L'acier allié P5 offre une excellente résistance au fluage et une stabilité structurelle lors d'une exposition à long terme à des températures élevées.
Exigences de maintenance réduites
La configuration des goujons ouverts réduit l’accumulation de poussière et simplifie les opérations de nettoyage par rapport aux tubes à ailettes rapprochées.
Durée de vie prolongée de l'équipement
Une résistance améliorée à la corrosion, à l’oxydation et à la fatigue thermique contribue à des intervalles d’entretien plus longs et à une réduction des coûts du cycle de vie.
Normes de qualité
La fabrication et l’inspection peuvent être effectuées conformément :
- ASTMA335
- ASME SA335
- Code ASME des chaudières et des appareils sous pression
- Normes EN (sur demande)
- Spécifications clients
- Exigences d'inspection par des tiers (SGS, TÜV, BV, DNV, ABS, Lloyd's Register)
Pourquoi choisir les tubes à ailettes cloutés ASTM A335 P5 ?
Pour les systèmes de récupération de chaleur à haute température fonctionnant dans des conditions de processus sévères, les tubes à ailettes cloutés ASTM A335 P5 offrent une combinaison optimale d'efficacité thermique, de résistance à l'oxydation, de résistance mécanique et de fiabilité opérationnelle. Leurs performances éprouvées dans les réchauffeurs de raffineries, les fours pétrochimiques et les équipements de récupération de chaleur résiduelle en font une solution privilégiée pour les applications industrielles exigeantes de transfert de chaleur dans le monde entier.
