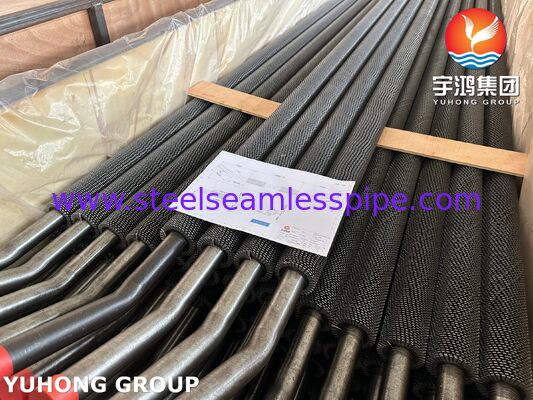

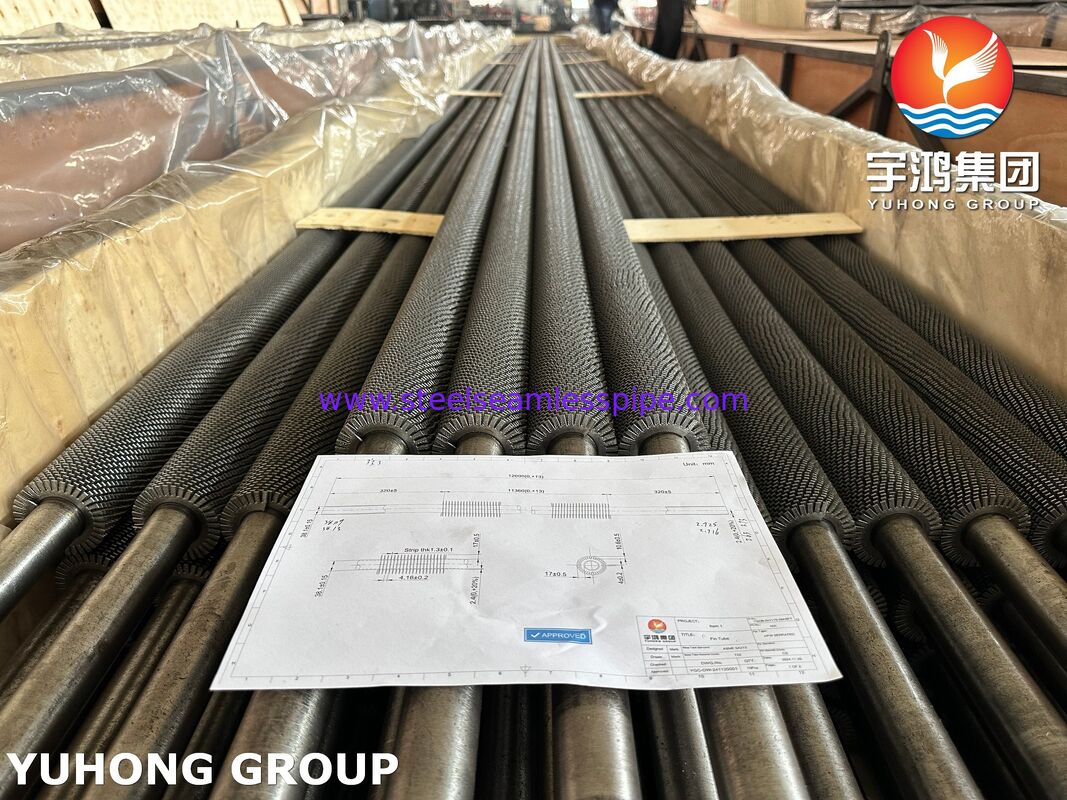

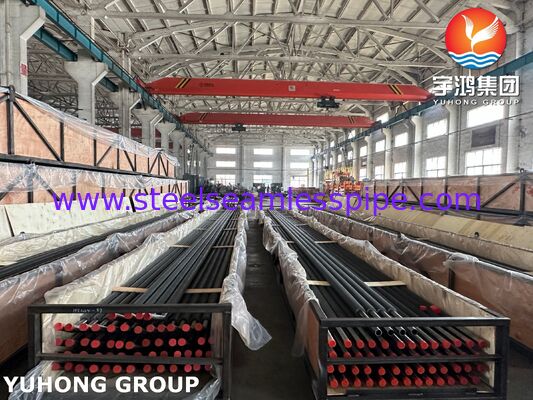

Fabricant de tubes à ailettes dentelées ASTM SA213 T22
Présentation du produit
Les tubes à ailettes dentelées ASTM SA213 T22 sont des composants de transfert de chaleur haut de gamme conçus pour les environnements de service à haute température et haute pression. Fabriqués à partir de tubes en acier allié ferritique sans soudure ASTM SA213 de qualité T22 et équipés d'ailettes dentelées soudées en continu, ces tubes sont largement utilisés dans les chaudières, les économiseurs, les aérothermes, les unités de récupération de chaleur résiduelle, les usines pétrochimiques et les installations de production d'électricité.
La conception des ailettes dentelées améliore les performances thermiques en perturbant la couche limite des gaz en circulation, créant ainsi une turbulence accrue et améliorant l'efficacité du transfert de chaleur par convection. Combinés à l'excellente résistance au fluage et à l'oxydation de l'acier allié ASTM SA213 T22, ces tubes à ailettes assurent un fonctionnement fiable à long terme dans les applications industrielles exigeantes.
Que sont les tubes à ailettes dentelées ?
Les tubes à ailettes dentelées sont fabriqués en soudant des ailettes spécialement crantées (dentelées) sur la surface externe d'un tube selon un motif hélicoïdal continu. Le profil segmenté des ailettes augmente les turbulences du flux d'air tout en réduisant la résistance thermique sur la surface des ailettes.
Comparés aux tubes à ailettes solides, les tubes à ailettes dentelées offrent :
- Coefficients de transfert de chaleur plus élevés
- Efficacité thermique améliorée côté gaz
- Meilleures performances dans des conditions d'encrassement
- Exigences réduites en matière de taille d’équipement
- Coûts d’exploitation globaux réduits
- Efficacité améliorée de la récupération de chaleur
Pour les systèmes de récupération de chaleur à haute température, ASTM SA213 T22 est l'un des matériaux les plus largement spécifiés en raison de son excellente rétention de résistance et de sa résistance à la corrosion.
Principales fonctionnalités
Excellente résistance à haute température
La composition d'alliage chrome-molybdène offre une résistance au fluage et une stabilité mécanique exceptionnelles à des températures de fonctionnement élevées.
Performances de transfert de chaleur améliorées
Les ailettes dentelées créent des turbulences contrôlées, augmentant les taux de transfert de chaleur par rapport aux conceptions à ailettes solides conventionnelles.
Intégrité supérieure de la soudure
Le soudage par résistance à haute fréquence assure une liaison métallurgique continue entre l'ailette et le tube, minimisant ainsi la résistance de contact thermique.
Résistance à l'oxydation et à l'entartrage
La teneur en chrome améliore la résistance à l'oxydation et au tartre dans les environnements de fumées à haute température.
Longue durée de vie
Conçu pour un fonctionnement continu dans des processus industriels sévères où la fiabilité et l'efficacité thermique sont essentielles.
Options de conception flexibles
Disponible dans des dimensions personnalisées, des configurations d'ailettes et des combinaisons de matériaux pour répondre aux exigences spécifiques du processus.
Applications typiques
Les tubes à ailettes dentelées ASTM SA213 T22 sont couramment utilisés dans :
- Économiseurs de chaudière
- Préchauffeurs d'air
- Générateurs de vapeur à récupération de chaleur (HRSG)
- Systèmes de récupération de chaleur résiduelle
- Réchauffeurs de processus de raffinerie
- Fours pétrochimiques
- Échangeurs de chaleur pour centrales électriques
- Réchauffeurs d'huile thermique
- Unités de récupération des gaz d'échappement industriels
- Équipement de refroidissement des gaz de procédé
Gamme de fabrication standard
| Paramètre |
Gamme Standard |
| Matériau du tube de base |
ASTM SA213 T22 |
| Diamètre extérieur du tube |
19,05 mm – 63,50 mm |
| Épaisseur de paroi de tube |
2,0 mm – 8,0 mm |
| Longueur du tube |
Jusqu'à 18 000 millimètres |
| Matériau des ailerons |
Acier au carbone, acier allié, acier inoxydable |
| Épaisseur des ailerons |
0,8 mm – 2,0 mm |
| Hauteur des ailerons |
8mm – 25mm |
| Pas d'aileron |
3mm – 12mm |
| Densité des ailerons |
80 – 330 ailerons/mètre |
| Type d'aileron |
Aileron soudé dentelé hélicoïdal |
| Méthode de fabrication |
Soudage par résistance haute fréquence (HFW) |
Des dimensions personnalisées peuvent être fabriquées selon les spécifications du projet et les normes internationales.
Composition chimique ASTM SA213 T22
| Élément |
Composition (%) |
| Carbone (C) |
0,05 – 0,15 |
| Manganèse (Mn) |
0,30 – 0,60 |
| Phosphore (P) |
≤ 0,025 |
| Soufre (S) |
≤ 0,025 |
| Silicium (Si) |
≤0,50 |
| Chrome (Cr) |
1,90 – 2,60 |
| Molybdène (Mo) |
0,87 – 1,13 |
Les éléments d'alliage de chrome et de molybdène contribuent de manière significative à la résistance à haute température, à la résistance à l'oxydation et aux performances de fluage à long terme.
Propriétés mécaniques ASTM SA213 T22
| Propriété |
Valeur minimale |
| Résistance à la traction |
415 MPa |
| Limite d'élasticité |
205 MPa |
| Élongation |
30% |
| Dureté |
Généralement ≤ 163 HB |
| Température de service maximale recommandée |
Env. 600°C |
Les propriétés mécaniques peuvent varier en fonction des conditions de traitement thermique et des exigences de production.
Processus de fabrication
Nos tubes à ailettes dentelées ASTM SA213 T22 sont produits selon un processus de fabrication contrôlé :
- Inspection des matières premières entrantes et vérification de la certification.
- Préparation de précision des tubes sans soudure ASTM SA213 T22.
- Production de bandes d'ailettes dentelées selon les spécifications de conception.
- Enroulement continu des ailettes hélicoïdales.
- Soudage par résistance haute fréquence des ailettes à la surface du tube.
- Surveillance des cordons de soudure et vérification de la qualité.
- Contrôle dimensionnel et tests de performances.
- Nettoyage, conservation, marquage et emballage des surfaces.
Ce processus garantit une forte liaison ailette-tube et une conductivité thermique optimale.
Inspection et assurance qualité
Chaque lot est soumis à des procédures complètes de tests et d'inspection pour garantir la conformité aux spécifications du client et aux normes internationales.
Vérification du matériel
- Examen du certificat de matière première
- Traçabilité du numéro de coulée
- Identification positive des matériaux (PMI) sur demande

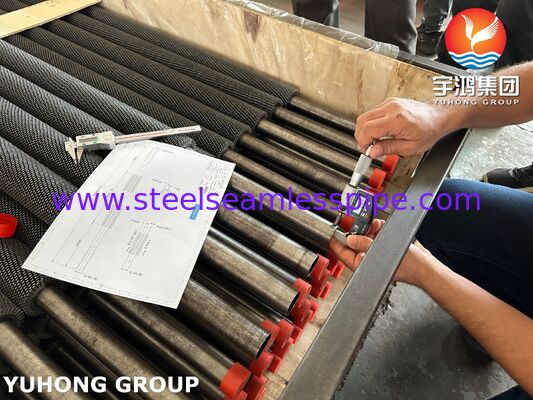

Contrôle dimensionnel
- Mesure du diamètre extérieur
- Vérification de l'épaisseur des parois
- Mesure de la hauteur des ailerons
- Inspection du pas des ailerons
- Vérification de la rectitude des tubes
- Contrôle de tolérance de longueur
Tests mécaniques
- Essai de traction
- Essai de dureté
- Test d'aplatissement
- Test d'expansion (le cas échéant)
Contrôles Non Destructifs (CND)
- Test par courants de Foucault (ECT)
- Tests par ultrasons (UT)
- Ressuage (PT)
- Test de particules magnétiques (MT) sur demande
Inspection de la qualité des soudures
- Examen de la liaison ailette-tube
- Surveillance continue des soudures
- Test d'intégrité de la fixation des ailerons
Test de pression
- Test hydrostatique selon les exigences ASTM lorsque spécifié.
Avantages des tubes à ailettes dentelées ASTM SA213 T22
- Zone de transfert de chaleur externe accrue
- Efficacité thermique améliorée dans les applications côté gaz
- Excellente résistance à la déformation par fluage
- Impact d'encrassement réduit par rapport aux tubes à ailettes solides
- Performances supérieures dans les environnements à haute température
- Consommation de carburant réduite grâce à une récupération de chaleur améliorée
- Encombrement réduit des équipements
- Durée de vie opérationnelle prolongée
Documentation disponible
Lors de l'expédition, les documents suivants peuvent être fournis :
- EN 10204 3.1 Certificat d'essai de matériaux
- Rapport d'analyse chimique
- Rapport d'essai mécanique
- Rapport d'inspection dimensionnelle
- Rapport d'essai hydrostatique
- Rapport PMI (facultatif)
- Rapports CND
- Liste de colisage
- Certificat de Conformité
Pourquoi choisir nos tubes à ailettes dentelées ASTM SA213 T22 ?
Nos tubes à ailettes dentelées sont conçus pour maximiser l'efficacité thermique tout en conservant une durabilité exceptionnelle dans des conditions de fonctionnement difficiles. Grâce à une technologie de soudage avancée, un contrôle qualité strict et une traçabilité complète des matériaux, nous fournissons des solutions de tubes à ailettes qui répondent aux exigences exigeantes de la production d'électricité, du traitement pétrochimique, des opérations de raffinage et des systèmes de récupération de chaleur industrielle dans le monde entier.
Que votre projet nécessite des dimensions standard ou des conceptions de tubes à ailettes entièrement personnalisées, nos tubes à ailettes dentelées ASTM SA213 T22 offrent des performances de transfert de chaleur fiables, des coûts de maintenance réduits et une valeur opérationnelle à long terme.
