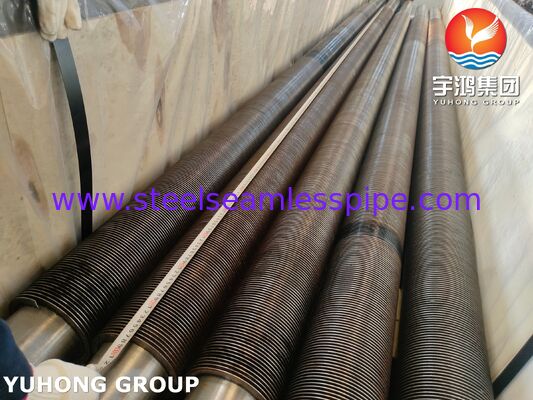

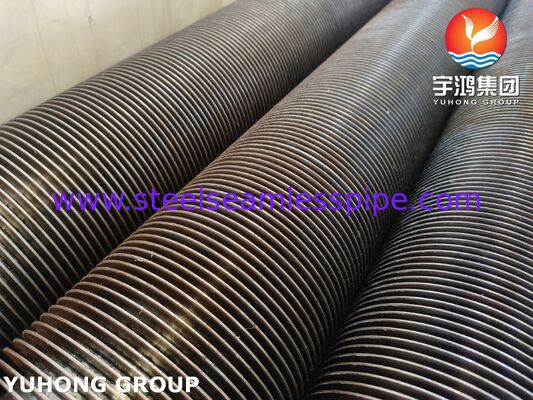

Tube à ailettes soudées haute fréquence TP321H sans couture avec ailettes CS

Tubes soudés à hautes fréquences à nageoires de base TP321H avec nageoires en acier au carbone

Introduction du produit

High Frequency Welded (HF) Finned Tubes are high-efficiency heat transfer components manufactured by continuously winding and simultaneously welding a fin strip onto a base tube using high-frequency resistance weldingCe procédé crée une forte liaison métallurgique sans matériau de remplissage, assurant une excellente performance de transfert de chaleur, une résistance mécanique élevée,et fiabilité dans des conditions de haute température et haute pression.

Our TP321H Base Tube + Carbon Steel Fins HF welded finned tubes combine the superior high-temperature corrosion resistance and creep strength of TP321H stainless steel with the cost-effective thermal conductivity of carbon steel finsIls sont idéaux pour les environnements industriels exigeants.

Matériau du produit

Matériau du tube de base: ASTM A213 / A312 TP321H (acier inoxydable austénitique stabilisé au titane avec une teneur élevée en carbone) Matériau des ailerons: Acier au carbone (généralement Q235, S235JR,ou équivalent) Processus de soudage: soudage par résistance à haute fréquence (HFRW)

Composition chimique

Tuyaux de base TP321H

Ailettes acier au carbone

Structure du produit et processus de fabrication

Le tube à nageoires est constitué de trois parties principales:

• Tubes de base (TP321H)  Fournit une résistance à haute température, une résistance à l'oxydation et une résistance à la corrosion.

• Les nageoires (acier au carbone) augmentent considérablement la surface extérieure pour améliorer le transfert de chaleur par convection.

• Couche de soudage

Processus de fabrication: la bande de nageoires en acier au carbone est enroulée en hélice autour du tube de base TP321H en rotation tandis que le courant à haute fréquence concentre la chaleur au point de contact.La pression de la forge crée une liaison forte avec une zone affectée par la chaleur minimale, résultant en une haute intégrité de soudage et d'excellentes performances thermiques.

Dimensions et tolérances

Les gammes typiques (des tailles personnalisées sont disponibles):

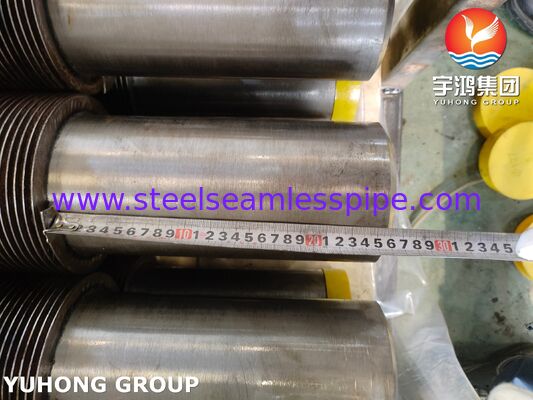

• OD du tube de base: 25 mm 219 mm
• Hauteur des ailerons: 10 mm 25 mm

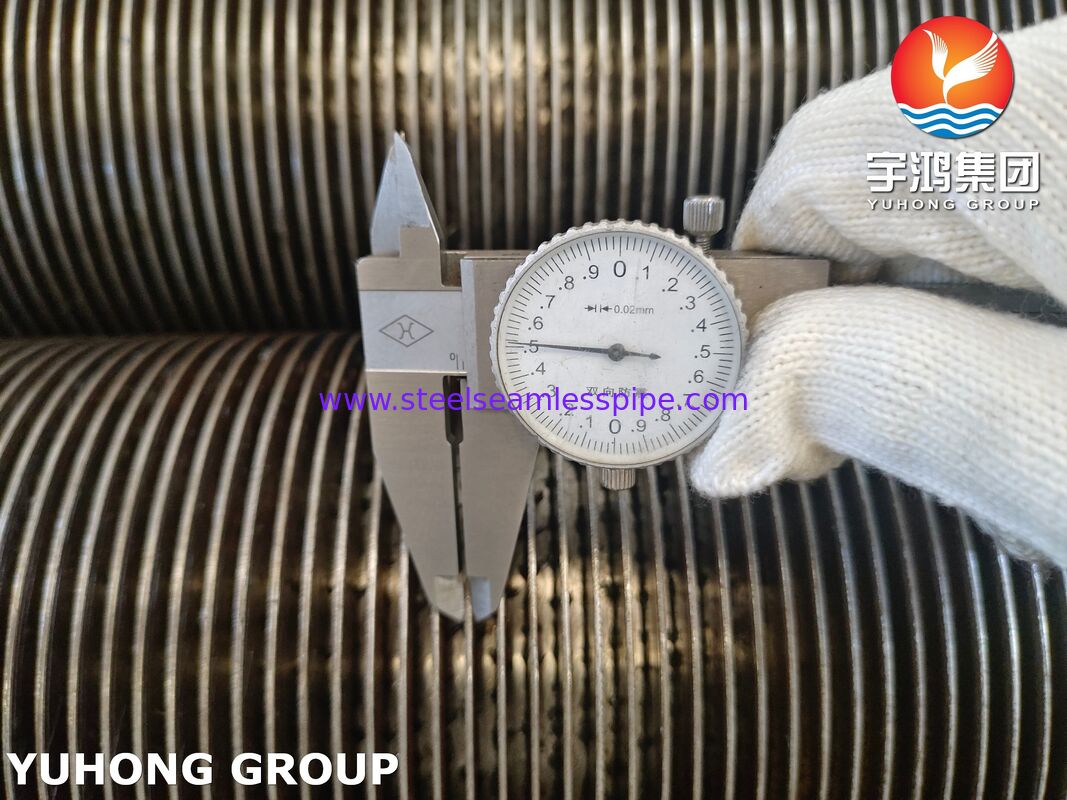

• Épaisseur des nageoires: 0,8 mm 2,0 mm
• La densité de la nageoire de la nageoire est de 8 à 20 nageoires par pouce (FPI).
• Longueur du tube: jusqu'à 24 mètres

Tolérances dimensionnelles (normes de référence ASME/normes industrielles):

Avantages en matière de performance

• Excellente résistance aux températures élevées: le tube de base TP321H offre une résistance supérieure à la glissade et à la rupture par contrainte jusqu'à 800 °C+.
• Forte liaison métallurgique: le soudage HF offre une efficacité de liaison proche de 100% sans écarts, assurant une longue durée de vie.
• Efficacité élevée de transfert de chaleur: une surface de surface accrue (jusqu'à 8×12 fois le tube nu) et une géométrie d'aileron optimisée favorisent le débit turbulent.
• Résistance à la corrosion et à l'oxydation: la stabilisation TP321H avec du titane empêche la précipitation de carbure et la corrosion intergranulaire.
• Efficacité des coûts: les ailerons en acier au carbone réduisent le coût global des matériaux tout en maintenant les performances.
• Résistance mécanique: résiste aux cycles thermiques, aux vibrations et aux environnements à haute pression.

Champs d'application détaillés

Ces tubes à nageoires TP321H/CS HF sont largement utilisés dans:

• Génération d'électricité: chaudières, économisateurs, superchauffeurs, générateurs de vapeur à récupération de chaleur
• Petrochimie et raffinage: chauffeurs à combustion, unités de récupération de chaleur résiduelle, refroidisseurs d'air
• Traitement chimique: échangeurs de chaleur à haute température
• Acier et métallurgie: Fours de réchauffement et chaudières à chaleur résiduelle
• Ciment et incinération: systèmes de récupération de chaleur des gaz d'échappement des fours
• Marine et offshore: économiseurs de gaz d'échappement

Nos avantages et notre expérience

Avec plus de 15 ans d'expérience dans la fabrication et l'exportation de tubes soudés à haute fréquence,Nous sommes spécialisés dans les combinaisons de base en acier inoxydable + nageoires en acier au carbone pour des applications critiques à haute température.

Nos avantages sont les suivants:

• Des lignes de production de soudage HF automatiques avancées avec un contrôle strict du processus.
• Traçabilité complète des matériaux et inspection par un tiers (SGS, BV, TUV).
• Support de la conception personnalisée basée sur des conditions de fonctionnement spécifiques (température, pression, supports).
• Des prix compétitifs combinés à des normes de qualité européennes/américaines de premier ordre.
• Livraison rapide et logistique mondiale fiable.

Nous avons fourni avec succès des milliers de tonnes de tubes à nageoires TP321H/CS à des centrales électriques et à des projets pétrochimiques en Asie du Sud-Est, au Moyen-Orient et en Europe,gagner des commandes répétitives constantes de clients satisfaits.

Prêt à optimiser votre système de transfert de chaleur? Contactez-nous dès aujourd'hui pour des devis techniques détaillés, des dessins et des échantillons.
