Tubes à aileron en acier 20 + aluminium 1060 pour refroidisseur d'air et récupération de chaleur

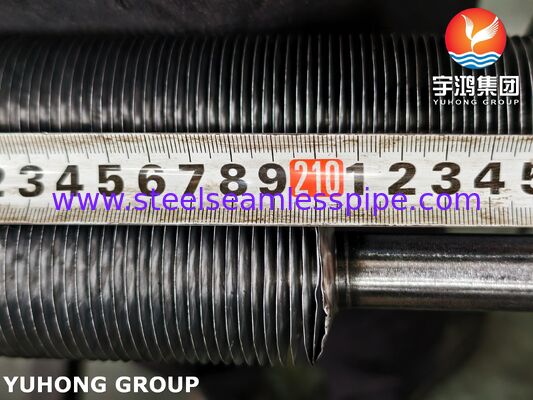

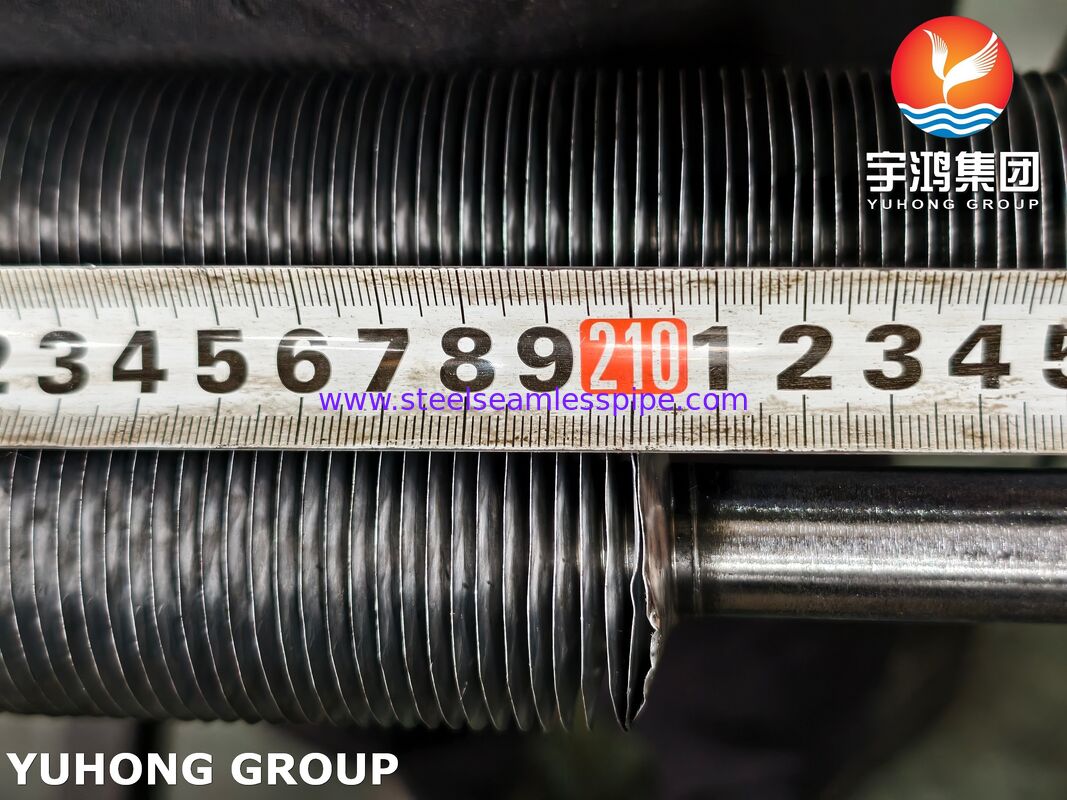

Tuyau à nageoires intégrées de type G.

Introduction du produit

Nos tubes à nageoires intégrées de type G (également connus sous le nom de tubes à nageoires intégrées en rainures) sont des composants de transfert de chaleur de haute performance conçus pour des applications industrielles exigeantes.Fabriqué en incorporant des nageoires en aluminium dans des rainures précision sur le tube de base en acier au carbone, ces tubes offrent une liaison mécanique exceptionnellement forte, un excellent rendement de transfert de chaleur et des performances fiables à des températures élevées allant jusqu'à 400°C.

Ce produit est entièrement conforme à la norme GOST 550-2020 pour le tube de base (acier 20) et utilise de l'aluminium AL1060 haut de gamme pour les nageoires, ce qui en fait un choix idéal pour les échangeurs de chaleur refroidis à l'air,systèmes de récupération de chaleur résiduelle, et autres équipements thermiques essentiels.

Matériau du produit

Tubes de base: GOST 550-2020 Acier 20 (acier au carbone structurel de haute qualité) Matériau des ailerons: AL1060 (alliage d'aluminium pur, excellente conductivité thermique et résistance à la corrosion)

Composition chimique

Tubes de base GOST 550-2020 Acier 20

Ailettes AL1060 Aluminium

Structure du tube à aileron et procédé de fabrication

Le tube à nageoires intégrées G-Type est doté d'une structure unique:

• Tubes de base: Tubes en acier au carbone (acier 20) sans soudure ou soudés avec rainures hélicoïdales usinées à la surface externe (profondeur de rainure d'environ 0,4 mm).

• Ailettes: bande d'aluminium (AL1060) est enroulée par tension et incorporée mécaniquement dans les rainures.

• Processus d'incorporation: la base de la nageoire est fermement verrouillée en roulant et en remplissant la rainure avec le matériau du tube de base,créant une forte liaison métallurgique et mécanique sans soudure ou adhésifs supplémentaires.

Ce procédé garantit que les nageoires restent solidement attachées même sous des conditions de cycle thermique, de vibration et de température élevée.

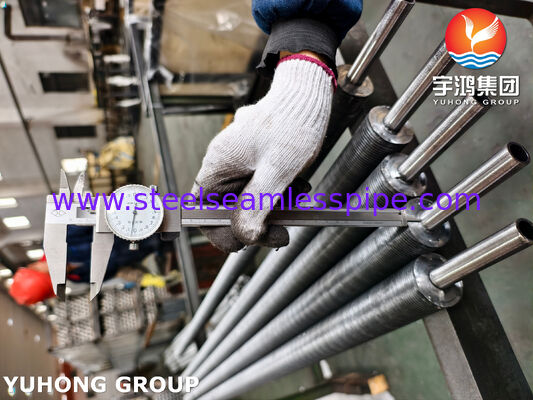

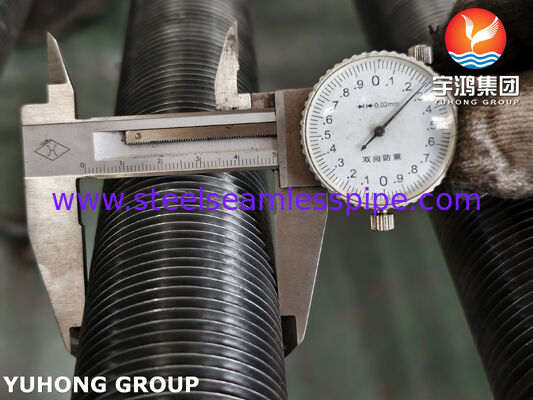

Dimensions et tolérances (gamme typique)

Dimensions sur mesure disponibles sur demande.

Avantages en matière de performance

• Lien supérieur des nageoires: la conception intégrée offre la fixation mécanique la plus solide parmi les types de nageoires, résistant au relâchement par expansion/contraction thermique.

• Efficacité élevée de transfert de chaleur: augmente considérablement la surface extérieure, améliorant le coefficient global de transfert de chaleur.

• Résistance à haute température: fonctionnement continu sûr jusqu'à 400°C.

• Excellente résistance à la corrosion: les ailerons en aluminium AL1060 offrent une bonne protection contre la corrosion atmosphérique et humide.

• Faible résistance thermique: le contact étroit entre la nageoire et le tube de base minimise la résistance au contact.

• Longue durée de vie: risque réduit de rupture des nageoires, coûts d'entretien réduits.

Champs d'application

Nos tubes en acier 20 + AL1060 sont largement utilisés dans:

• Échangeurs de chaleur refroidis par air (ACHE)

• Refroidisseurs de procédés pétrochimiques et de raffineries

• Systèmes de récupération de la chaleur usée

• Économiseurs et préchauffeurs d'air des centrales électriques

• Les refroidisseurs à compresseurs de gaz

• Appareils de chauffage par chauffage

• Systèmes de climatisation et de réfrigération de grande taille

• Équipement de transfert de chaleur en mer et en mer

Pourquoi nous choisir? Nos avantages et notre expérience

Avec plus de 15 ans d'expérience en tant que fabricant et exportateur professionnel de tubes à nageoires, nous sommes spécialisés dans les tubes à nageoires intégrées de haute qualité de type G. Nos avantages comprennent:

• Des lignes de production de rainures et d'incorporations CNC avancées assurant une qualité constante et des tolérances serrées.

• Système de contrôle de qualité strict avec inspection à 100% (essais hydrostatiques, contrôles dimensionnels, essais de retrait).

• Traçabilité complète des matières avec les certificats d'essai des usines (EN 10204 3.1).

• Riche expérience d'exportation vers l'Europe, le Moyen-Orient, l'Asie du Sud-Est et l'Amérique du Nord.

• Une équipe technique solide capable de fournir une conception personnalisée et un soutien technique selon les dessins et les spécifications du client.

• Des prix compétitifs combinés à une livraison fiable et à un excellent service après-vente.

Nous nous engageons à aider nos clients mondiaux à améliorer l'efficacité du transfert de chaleur tout en réduisant les coûts opérationnels à long terme.
