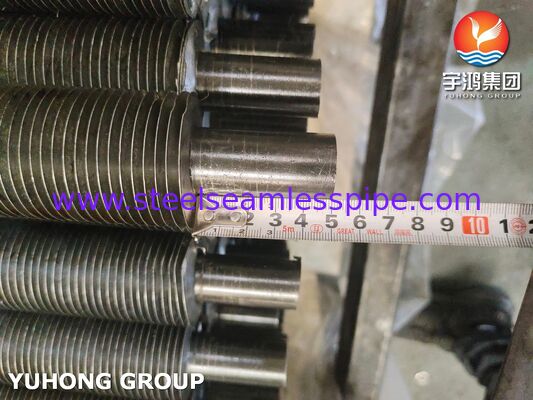

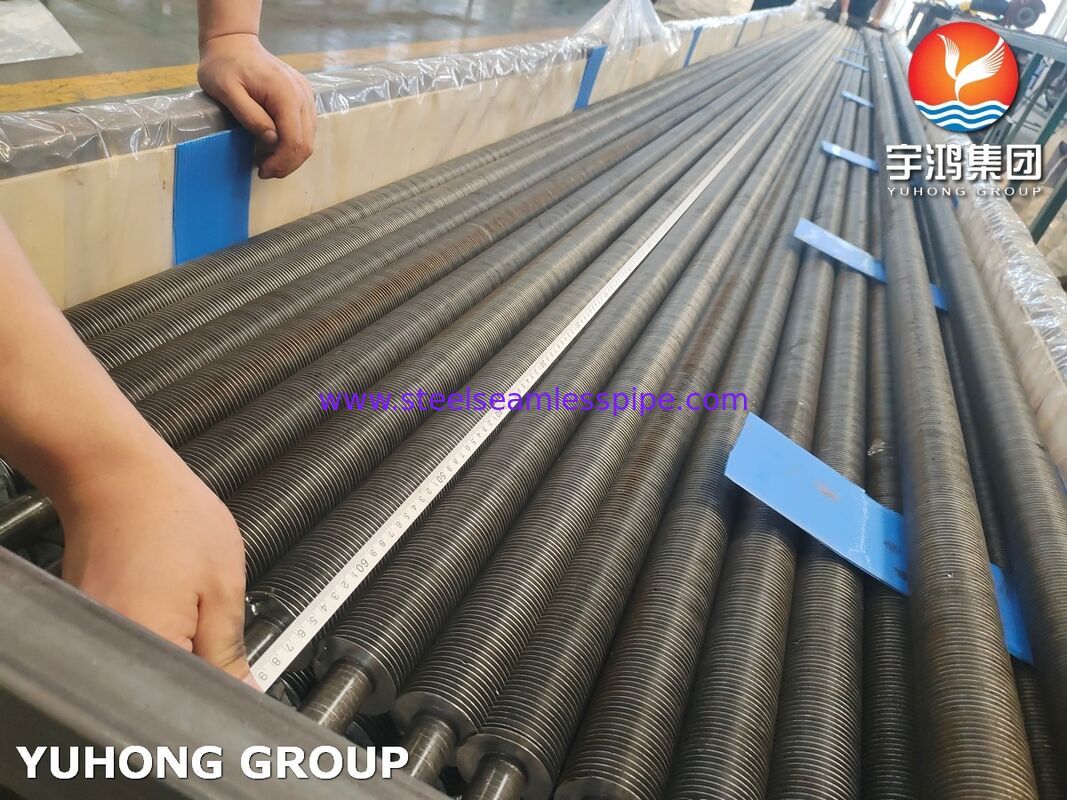

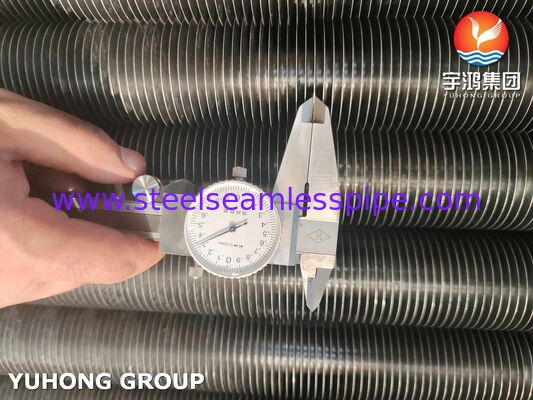

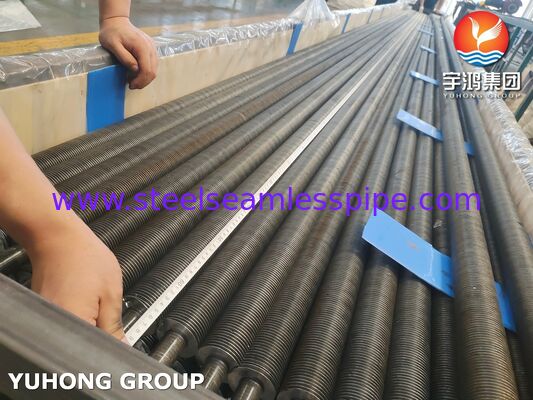

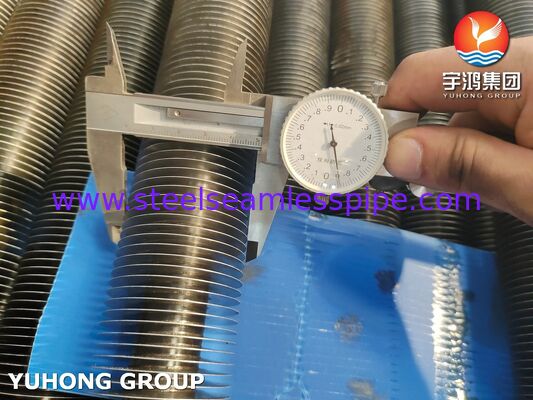

Tubes à nageoires de type G intégrées de haute performance pour un transfert de chaleur efficace
Nos tubes à nageoires de type G (également connus sous le nom de tubes à nageoires de type G-Fin ou tubes à nageoires de type grooved) offrent une efficacité de transfert de chaleur supérieure dans des applications industrielles exigeantes.Ces tubes disposent d'un tube de base en acier ASTM A179 à faible teneur en carbone sans couture avec des ailerons en aluminium incorporés mécaniquement dans une rainure hélicoïdale précision usinée sur la surface du tube.
Cette liaison mécanique robuste assure un excellent contact thermique, une résistance à haute température (jusqu'à environ 350 à 400 °C) et une durabilité à long terme en cas de cycle thermique et de vibrations.Les fabricants et les ingénieurs choisissent largement ces tubes pour les échangeurs de chaleur refroidis à l'air, condensateurs et autres systèmes de récupération de chaleur.
Matériau du produit: tube de base en acier au carbone sans soudure ASTM A179 + nageoires en aluminium
Matériau du tube de base: ASTM A179 / ASME SA179 tubes d'acier à faible teneur en carbone sans soudure tirés à froid, idéaux pour les échangeurs de chaleur et les condensateurs en raison de leur excellente formabilité, soudabilité et conductivité thermique.
Matériau des ailerons: aluminium de haute pureté (généralement alliage 1060 ou 1100), sélectionné pour sa conductivité thermique exceptionnelle, ses propriétés légères et sa résistance à la corrosion dans des conditions atmosphériques.
Composition chimique
Tubes de base (acier au carbone ASTM A179)
| Élément |
Composition (%) |
| Le carbone (C) |
0.06 contre 0.18 |
| Manganèse (Mn) |
0.27 contre 0.63 |
| Périmètre d'écoulement |
≤ 0,035 |
| Soufre (S) |
≤ 0,035 |
| D'autres composés |
≤ 0,25 (typique) |
Les nageoires (alliage d'aluminium 1060 - typique)
| Élément |
Composition (%) |
| Aluminium (Al) |
≥ 99,60 |
| Le cuivre (Cu) |
≤ 0,05 |
| Fer (Fe) |
≤ 0,35 |
| D'autres composés |
≤ 0,25 |
| Autres (chacun) |
≤ 0,03 |
Structure du tube à nageoires et processus d'intégration
La conception intégrée de la G-Type crée une liaison mécanique forte et permanente:
- Ailettes: bande d'aluminium enroulée en continu sous tension.
- Processus d'incorporation: une rainure hélicoïdale (environ 0,25 à 0,5 mm de profondeur) est plongée dans la paroi du tube.Il en résulte un excellent contact métal-métal avec une résistance thermique minimale..
Ce procédé garantit que les nageoires restent fermement attachées même sous des températures élevées, des vibrations ou une expansion thermique, dépassant les nageoires enveloppées ou de type L en fiabilité.
Dimensions et tolérances standard
Spécifications typiques (tailles personnalisées disponibles):
| Paramètre |
Portée |
| Définition de l'OD du tube de base |
150,88 mm 50,8 mm (généralement 19 38,1 mm) |
| Épaisseur de paroi du tube de base |
1.0 ?? 3,0 mm (min. ~ 2,11 mm / 14 BWG pour de nombreuses applications) |
| Hauteur des nageoires |
6.35 ¥ 25,4 mm (généralement 9,5 ¥ 16 mm) |
| Épaisseur des nageoires |
~ 0,3 mm (généralement 0,4 mm) |
| La hauteur de l'aile (FPI) |
5 13 nageoires par pouce (généralement 8 11 FPI) |
| D.O. du tube à nageoires (au-dessus des nageoires) |
Jusqu'à ~ 57 ∼ 70 mm selon la hauteur |
| Longueur du tube |
Jusqu'à 18 500 mm (coupé sur mesure) |
Tolérances (normes typiques du secteur):
- Fin OD: +0 / -0,38 mm (ou selon les spécifications)
- Hauteur des nageoires: ± 0,2 mm
- La hauteur de la nageoire des nageoires: ± 1%
- Les extrémités nues du tube: ±6 mm
- Longueur: ±3 mm ou selon les spécifications du client (par exemple, ±3,2 mm pour < 7,3 m)
Avantages en matière de performance
- Excellent transfert de chaleur: une liaison mécanique étroite minimise la résistance au contact pour une efficacité supérieure.
- Résistance à haute température: adaptée à un fonctionnement continu jusqu'à 350°C.
- Lien durable: Les nageoires résistent au relâchement dû au cycle thermique, aux vibrations ou au flux d'air à grande vitesse.
- Résistance à la corrosion: les nageoires d'aluminium fonctionnent bien dans les environnements atmosphériques et légèrement corrosifs.
- Conception compacte: l'augmentation de la surface permet des échangeurs de chaleur plus petits et plus efficaces.
- Résistance mécanique: la conception intégrée gère efficacement la pression et les contraintes mécaniques.
Champs d'application détaillés
Les tubes à aileron de type G sont excellents pour:
- Petrochimie et raffinage: échangeurs de chaleur refroidis par air (refroidisseurs à vanne), condensateurs et récupération de chaleur résiduelle.
- Génération d'énergie: condensateurs de vapeur, économisateurs et refroidissement des gaz d'échappement des turbines.
- Pétrole et gaz: refroidisseurs de processus et systèmes de compression de gaz.
- Métallurgie et sidérurgie: unités de refroidissement et de récupération de chaleur par gaz à haute température.
- Traitement chimique: réacteurs et condensateurs de colonne de distillation.
- HVAC et réfrigération: condensateurs et évaporateurs à grande échelle refroidis par air.
Ces tubes ont fait leurs preuves dans le cadre de projets pour des clients majeurs dans les secteurs de la Sinopec, de PetroChina et de l'énergie et de la métallurgie.
Pourquoi choisir nos tubes à nageoires intégrées de type G?
Nos avantages sont les suivants:
- Des lignes de production de rainures et d'incorporation CNC avancées pour une qualité précise et répétable.
- Traçabilité stricte des matériaux avec des certificats d'essai complets (EN10204 3.1/3.2).
- Assistance technique personnalisée pour des dimensions, des matériaux et des performances spécifiques.
- Contrôle de qualité approfondi: vérification des dimensions, test hydrostatique, dureté et inspection visuelle.
- Une solide expérience d'exportation avec des emballages optimisés pour le fret maritime vers les marchés du monde entier.
Nos tubes répondent ou dépassent les normes ASTM, ASME et internationales, assurant une longue durée de vie et des performances optimales dans vos systèmes de transfert de chaleur.
Contactez-nous dès aujourd'hui pour obtenir des devis détaillés, des dessins techniques ou des spécifications personnalisées.
