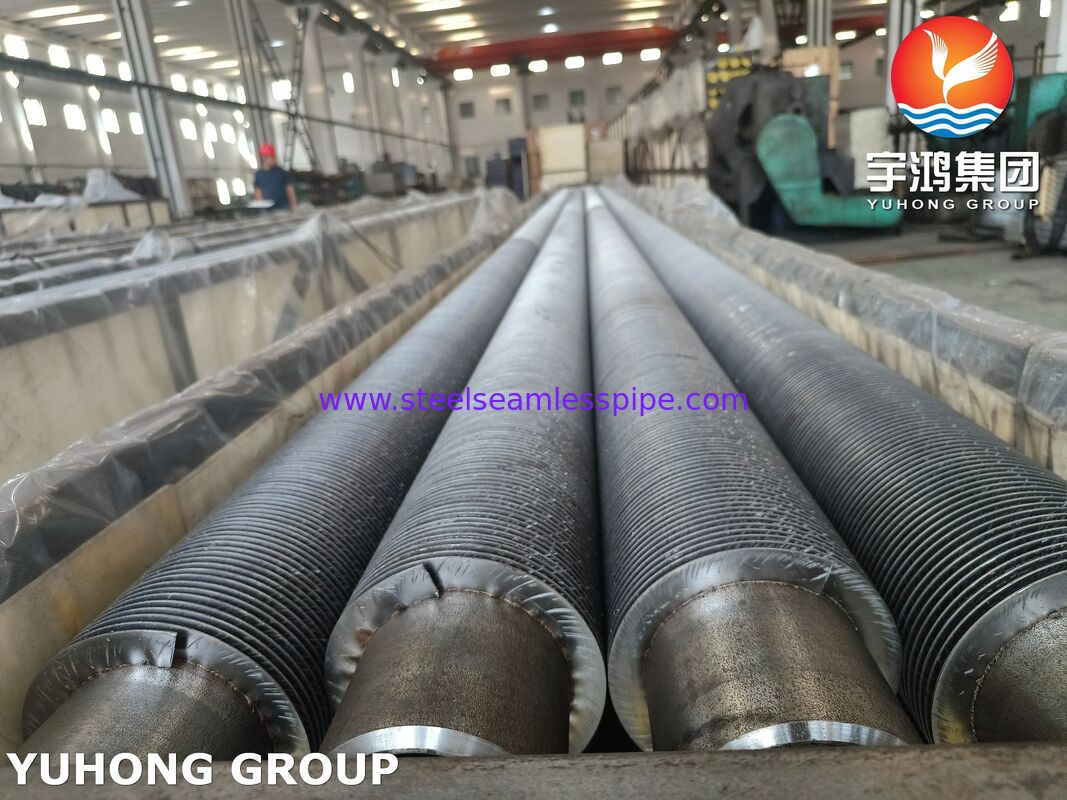

Tube à ailettes soudées à haute fréquence de qualité supérieure : tube de base ASTM A335 P22 avec ailettes en acier inoxydable 11-13Cr

Introduction complète aux tubes à ailettes HFW A335 P22 et 11-13Cr

Les tubes à ailettes soudées à haute fréquence (HFW) sont des composants essentiels dans les échangeurs de chaleur industriels, les chaudières et les systèmes de récupération de chaleur résiduelle. En combinant la résistance à haute température du tube de base en acier allié ASTM A335 P22 avec l'excellente résistance à la corrosion et à l'oxydation de l'acier inoxydable ferritique 11-13Cr pour les ailettes, ce produit tubulaire composite offre une efficacité thermique exceptionnelle et une durée de vie prolongée dans des environnements de travail difficiles et à haute température.

Structure et processus d'encastrement du tube de base A335 P22 et de l'ailette 11-13Cr

Nos tubes à ailettes HFW présentent une structure robuste et thermodynamiquement optimisée, fabriquée grâce à un processus de soudage avancé à l'état solide :

• Tube de base (ASTM A335 P22) : un tuyau en acier allié ferritique sans soudure conçu spécifiquement pour une utilisation à haute température. Il assure l'intégrité structurelle principale et le confinement de la pression.

• Matériau des ailettes (acier inoxydable 11-13Cr) : une bande continue d'acier inoxydable ferritique (généralement équivalent à l'AISI 409/410/410S) qui offre une excellente résistance aux gaz soufrés et à l'oxydation.

• Processus de soudage à haute fréquence : contrairement à l'encastrement mécanique ou à l'extrusion, la bande d'ailette 11-13Cr est enroulée en spirale sur le tube de base A335 P22 tandis qu'un courant électrique à haute fréquence chauffe à la fois la surface du tube de base et le bord de l'ailette à une température de forgeage. Une pression est ensuite appliquée pour les forger ensemble, créant une véritable liaison métallurgique. Cela garantit une efficacité de transfert de chaleur de 100 % et une résistance de contact nulle.

Composition chimique : tube de base ASTM A335 P22 vs ailette 11-13Cr

Le respect strict de la composition chimique est essentiel pour la performance des tubes à ailettes à haute température. Ci-dessous se trouve la répartition chimique certifiée des matériaux que nous utilisons :

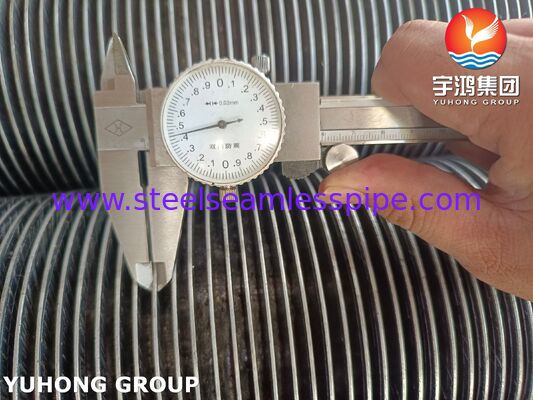

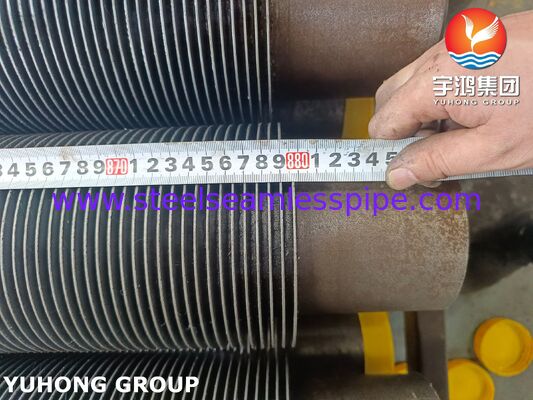

Plage de tolérance dimensionnelle pour les tubes à ailettes A335 P22 + 11-13Cr

Pour assurer une intégration transparente dans vos faisceaux d'échangeurs de chaleur, notre processus de fabrication suit strictement les normes internationales. Nous proposons des dimensions hautement personnalisables avec des tolérances de fabrication serrées :

Avantages clés de performance des tubes à ailettes A335 P22 et 11-13Cr

• Résistance exceptionnelle à la chaleur (A335 P22) : le tube de base supporte facilement des températures de fonctionnement continues jusqu'à 600 °C (1112 °F), ce qui le rend idéal pour les surchauffeurs de centrales électriques.

• Résistance supérieure à la corrosion (11-13Cr) : l'ailette en acier inoxydable résiste à l'oxydation et à la corrosion par les gaz à haute température, réduisant considérablement l'encrassement et le tartre.

• Efficacité de transfert de chaleur maximale : le soudage à haute fréquence crée une jonction métallurgique sans soudure, empêchant la fatigue thermique et éliminant la résistance thermique de l'entrefer au fil du temps.

• Haute résistance mécanique : les ailettes soudées augmentent la rigidité globale du tube A335 P22, offrant une excellente résistance aux vibrations mécaniques à l'intérieur du carter de la chaudière.

Domaines d'application détaillés pour les tubes à ailettes A335 P22 + 11-13Cr

En raison des propriétés synergiques de l'A335 P22 et du 11-13Cr, ces tubes à ailettes sont le choix privilégié pour les applications industrielles lourdes :

• Systèmes de chaudières de production d'électricité : utilisés dans les économiseurs, les surchauffeurs et les réchauffeurs d'air dans les centrales électriques au charbon et au gaz.

• Générateurs de vapeur de récupération de chaleur (HRSG) : très efficaces pour capter la chaleur des gaz d'échappement des turbines à gaz.

• Raffineries pétrochimiques : réchauffeurs à feu, refroidisseurs de fluides de procédé et sections de convection des fours de craquage.

• Usines de valorisation énergétique des déchets : résistant aux gaz de combustion hautement corrosifs et à haute température trouvés dans les incinérateurs de déchets solides municipaux.

Pourquoi nous choisir pour vos projets de tubes à ailettes A335 P22 et 11-13Cr ?

Avec plus d'une décennie d'expérience dans la fabrication de composants de transfert de chaleur industriels, nous sommes votre partenaire mondial de confiance :

• Matières premières de qualité supérieure : nous nous approvisionnons en tubes alliés A335 P22 et en bobines d'acier inoxydable 11-13Cr uniquement auprès d'aciéries de renommée mondiale certifiées ISO 9001.

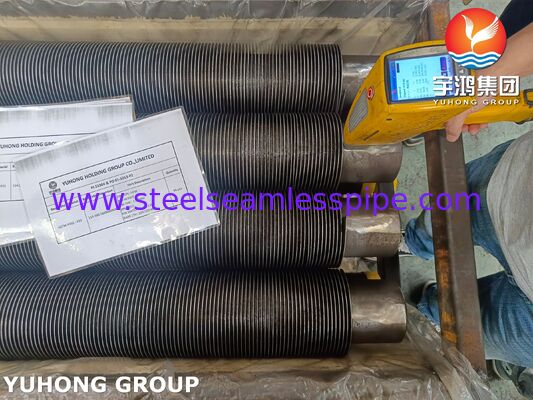

• Contrôle qualité (CQ) strict : chaque tube à ailettes A335 P22 et 11-13Cr subit des tests rigoureux, y compris des tests hydrostatiques, des tests par courants de Foucault (ECT) et des tests de pelage de soudure, garantissant une intégrité de soudure à 100 %.

• Ingénierie personnalisée : notre équipe d'ingénieurs peut ajuster le pas de l'ailette, la hauteur et la longueur du tube exactement selon vos plans thermodynamiques.

• Emballage prêt pour l'exportation : nous utilisons des caisses en bois à cadre en acier avec des dessicants internes et un emballage antirouille, garantissant que vos tubes à ailettes A335 P22 et 11-13Cr arrivent en parfait état, quelles que soient les durées de transit maritime.
