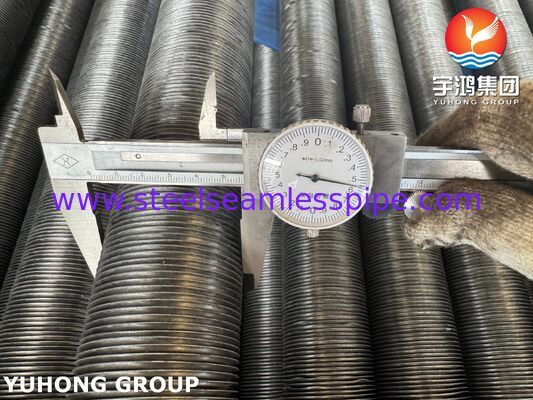

Chauffage d'air à haut rendement KL Tubes à aileron - A179 + Aluminium

Tuyaux à nageoires enroulés de type KL (tuyaux de base A179 + Fin AL) pour le transfert de chaleur à haut rendement

1. Introduction du produit: Tubes de base en acier au carbone A179 avec nageoires en aluminium

Les tubes à nageoires enroulées de la série KL intègrent un tube de base en acier au carbone A179 de haute résistance avec des nageoires en aluminium résistantes à la corrosion utilisant une technologie de remontage mécanique avancée.Conçus pour des environnements à cycle thermique extrême (portée de fonctionnement: -40°C à 250°C), ces tubes amplifient l'efficacité de transfert de chaleur de 4 à 8 fois par rapport aux tubes nus.les ailerons en aluminium maximisent la surface tandis que la base A179 assure l'intégrité structurelle sous une pression de 30 MPa.

2. Structure et procédé de fabrication des tubes à nageoires

• Tubes de base: acier au carbone A179 tiré à froid sans soudure, offrant des performances à l'épreuve des fuites.

• Ailettes: bandes en aluminium pur (AL 1100/AL 3003) enroulées en hélice pour une turbulence optimale.

• Processus d'intégration:

• • Les nageoires sont enroulées à 200 à 300 tr/min dans des rainures de tubes de base découpées avec précision.
  • Le collage à froid crée un blocage métallurgique (résistance de cisaillement > 35 MPa) sans soudage.
  • Le recuit post-enroulement élimine les contraintes résiduelles.

3. Composition chimique du tube de base (A179) et de la finition (AL)

Tableau: Conformité de la composition du matériau (normes ASTM)

4. Tolérances dimensionnelles et spécifications

Tableau: Normes d'ingénierie de précision (tailles personnalisables)

5. Principaux avantages de performance

• Efficacité thermique: rapport de contact fin-base > 96%, réduisant la résistance thermique.

• Résistance à la corrosion: les nageoires d'aluminium sont auto-passives dans des environnements humides/acides (pH 4·9).

• Durabilité mécanique: résiste à plus de 50 000 cycles thermiques sans relâchement des nageoires.

• Facile d'entretien: une surface lisse de la nageoire réduit au minimum l'encrassement; nettoyable avec des jets d'air/d'eau.

• Réduction du poids: 40% plus léger que les alternatives entièrement en acier.

6. Champs d'application

• Récupération d'énergie: économiseurs de chaudière (réduction des gaz de combustion à 90°C), systèmes de cogénération.

• Industrie de transformation: usines d'acide sulfurique, refroidisseurs de gaz de raffinerie, fours de séchage.

• HVAC et réfrigération: évaporateurs/condensateurs pour les refroidisseurs (-30°C à 150°C).

• Énergies renouvelables: chaudières à biomasse, échangeurs de chaleur géothermiques.

7Notre expertise en fabrication et assurance qualité

Avec plus de 15 ans dans la production de tubes à nageoires, nous garantissons:

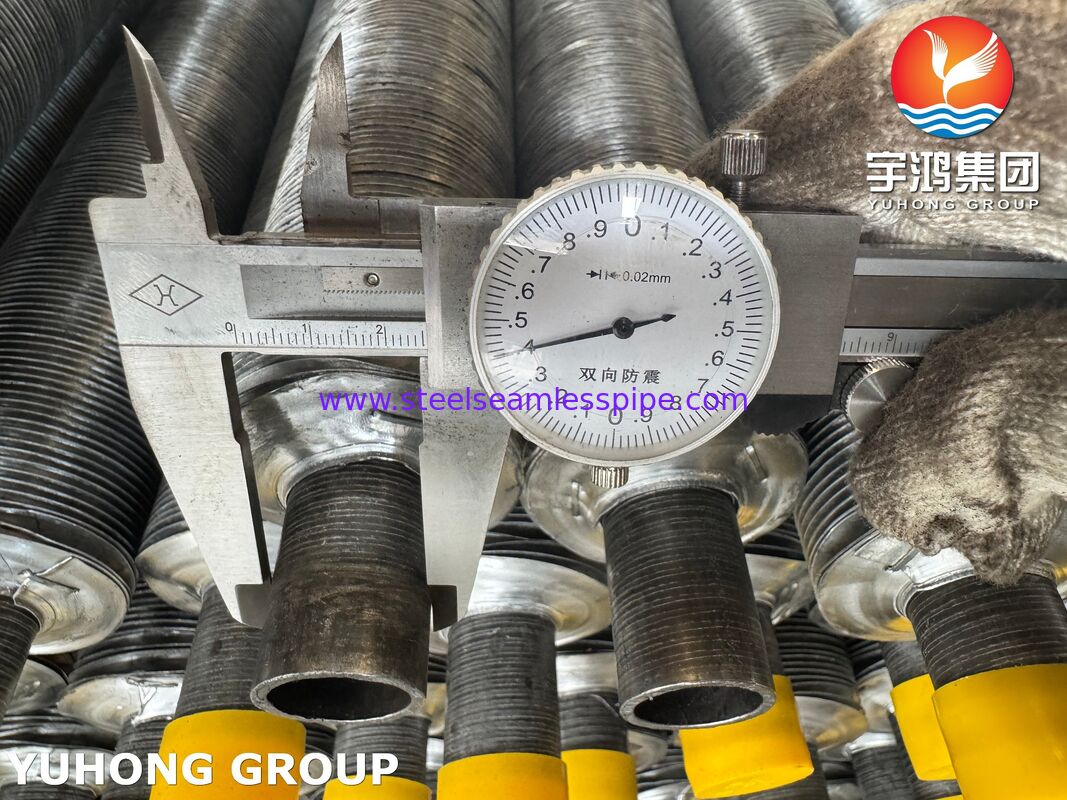

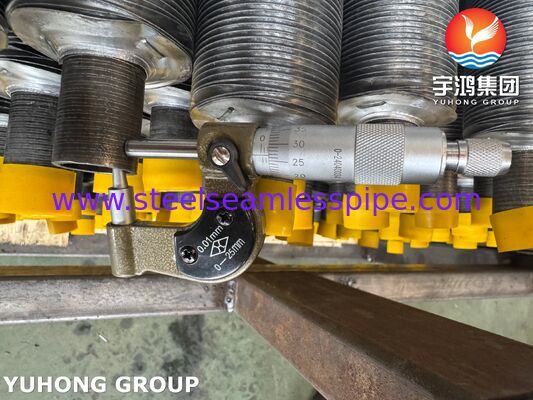

• Production certifiée ISO 9001: contrôles dimensionnels mesurés au laser tous les 50 tubes.
•

• Solution sur mesure: Densité/matériaux adaptés aux nageoires (p. ex. AL 3003 pour les applications dans l'eau salée).
•

• Protocoles d'essai: essais de pression hydrostatique (2 fois la pression de conception), essais de cisaillement par liaison de nageoires.

Mondial L'offre:5Capacité annuelle supérieure à 1000 tonnes; délai ≤ 4 semaines pour les commandes en vrac.
