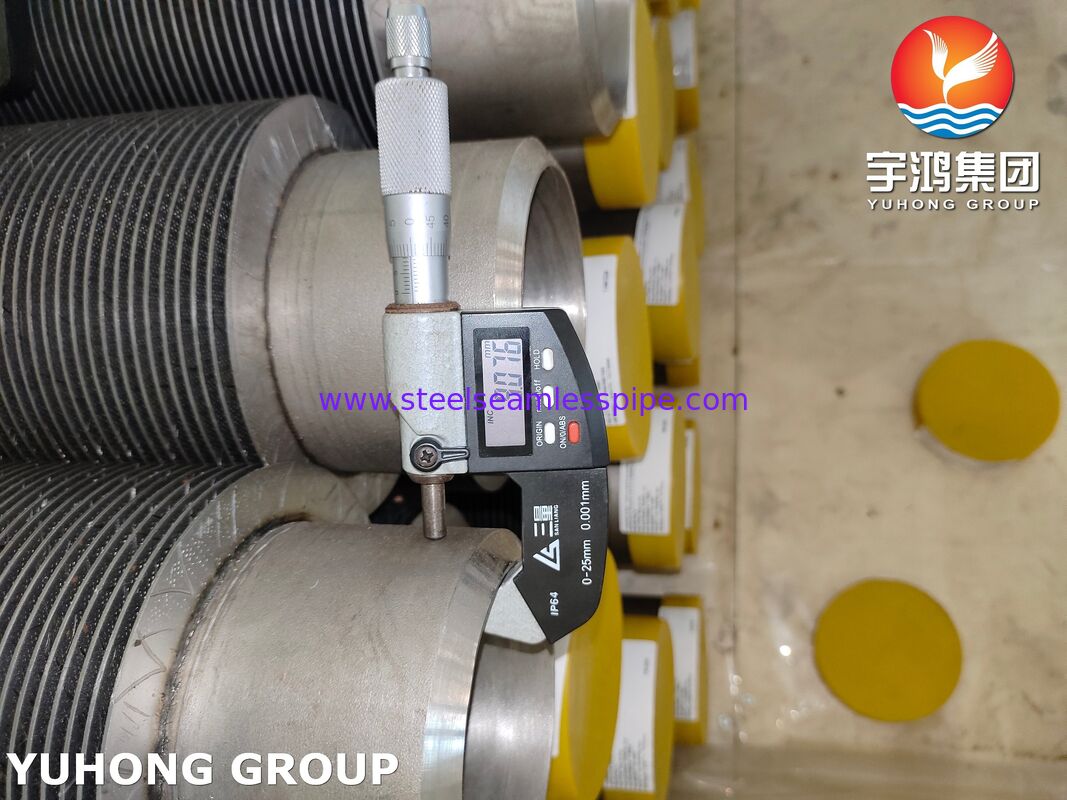

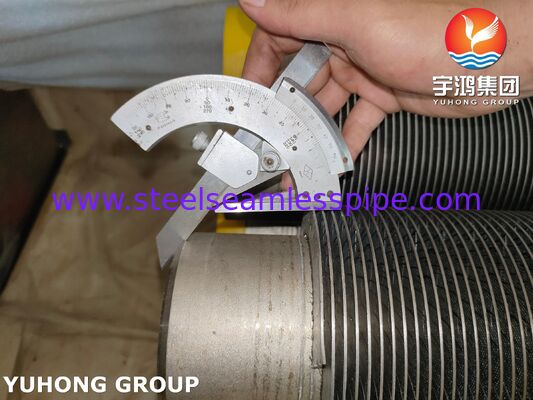

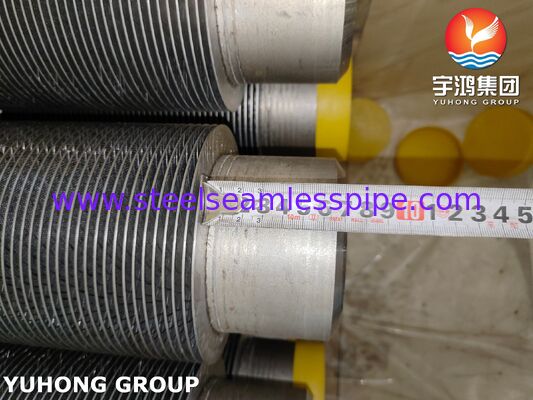

Tubes à ailettes HFW en acier inoxydable ASTM A312 TP347H pour chaudières de récupération de chaleur
Les tubes à ailettes en acier inoxydable soudés à haute fréquence (HFW) ASTM A312 TP347H sont des éléments d'échange thermique de premier ordre et à haut rendement, conçus spécifiquement pour les systèmes de chaudières de récupération de chaleur à haute température, haute pression, hautement corrosifs et à forte teneur en poussière. En utilisant l'acier inoxydable austénitique à haute teneur en carbone et contenant du niobium, le TP347H, comme tube de base, le soudage par induction à haute fréquence permet d'obtenir une liaison métallurgique entre les ailettes et le tube de base, résolvant ainsi parfaitement les cinq défis majeurs liés à l'efficacité de l'échange thermique, à la résistance à haute température, à la résistance à la corrosion, à la résistance aux vibrations et à la résistance à l'accumulation de cendres dans la récupération de chaleur des gaz de combustion à haute température.
Composition chimique (%) max
| Nuance |
C |
Mn |
P |
S |
Si |
Cr |
Ni |
| TP347H |
0.04-0.10 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-13.0 |
La teneur en columbium doit être d'au moins huit fois la teneur en carbone et ne pas dépasser 1,0 %.
Propriétés mécaniques
| Nuance |
Résistance à la traction min |
Limite d'élasticité min |
Allongement sur 2" ou 50 mm min |
| TP347H |
75ksi (515 MPa) |
30ksi (205 MPa) |
35% |
Le TP347H (UNS S34709) est un acier inoxydable austénitique stabilisé à haute teneur en carbone et contenant du niobium, avec une température de fonctionnement à long terme de ≤ 650℃ et une température de résistance à l'oxydation à court terme de 850~925℃. Sa résistance au fluage et sa résistance à l'endurance sont bien supérieures à celles du 304H/321H.
Deux principales applications Domaines et scénarios des tubes à ailettes A312 TP347H HFW
1. Industrie de l'énergie (plus grand marché d'application)
Systèmes de chaudières
Économiseur : Récupère la chaleur résiduelle des gaz de queue de la chaudière pour chauffer l'eau d'alimentation, améliorant l'efficacité de la chaudière de 3 % à 5 % et réduisant la consommation de charbon.
Préchauffeur d'air : Préchauffe l'air de combustion, réduit la température des gaz d'échappement et favorise une combustion complète du combustible.
Surchauffeur/Resurchauffeur : Matériau TP321/347, utilisé pour la surchauffe de vapeur à haute température, adapté aux conditions de fonctionnement inférieures à 600℃.
Chaudière de récupération de chaleur (HRSG) : Récupère la chaleur résiduelle des gaz d'échappement de turbine à gaz/moteur à combustion interne pour produire de la vapeur et de l'électricité, adapté aux températures de gaz de combustion de 200 à 600℃.
Énergie nucléaire/Géothermie : Générateur de vapeur, condenseur, échangeur de chaleur géothermique, adapté aux hautes températures, hautes pressions et milieux complexes.
2. Industrie pétrochimique (deuxième plus grand marché d'application)
Chauffage/Refroidissement de procédé : Échangeurs de chaleur tubulaires et refroidisseurs d'air pour réacteurs, colonnes de fractionnement et fours de chauffage, traitant des milieux à haute température et corrosifs (pétrole et gaz, acides et bases, sulfure d'hydrogène).
Récupération de chaleur résiduelle : Récupération de chaleur résiduelle des gaz de combustion/gaz de procédé dans les unités de raffinage, le craquage d'éthylène et la synthèse d'ammoniac pour améliorer l'efficacité énergétique.
Traitement du pétrole et du gaz : Refroidisseurs de gaz naturel, séparateurs d'huile et de gaz, et équipements d'échange de chaleur pour les plateformes offshore ; acier inoxydable 316L résistant à la corrosion par l'eau de mer/les ions chlorure.
