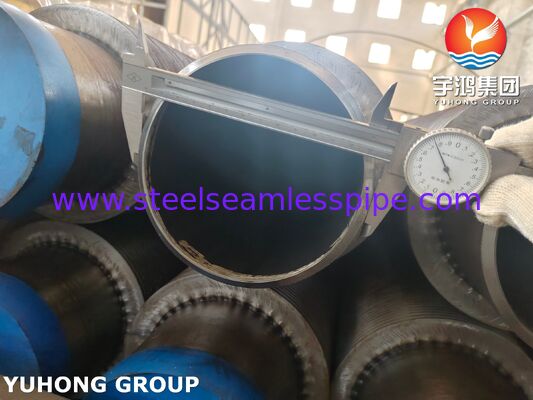

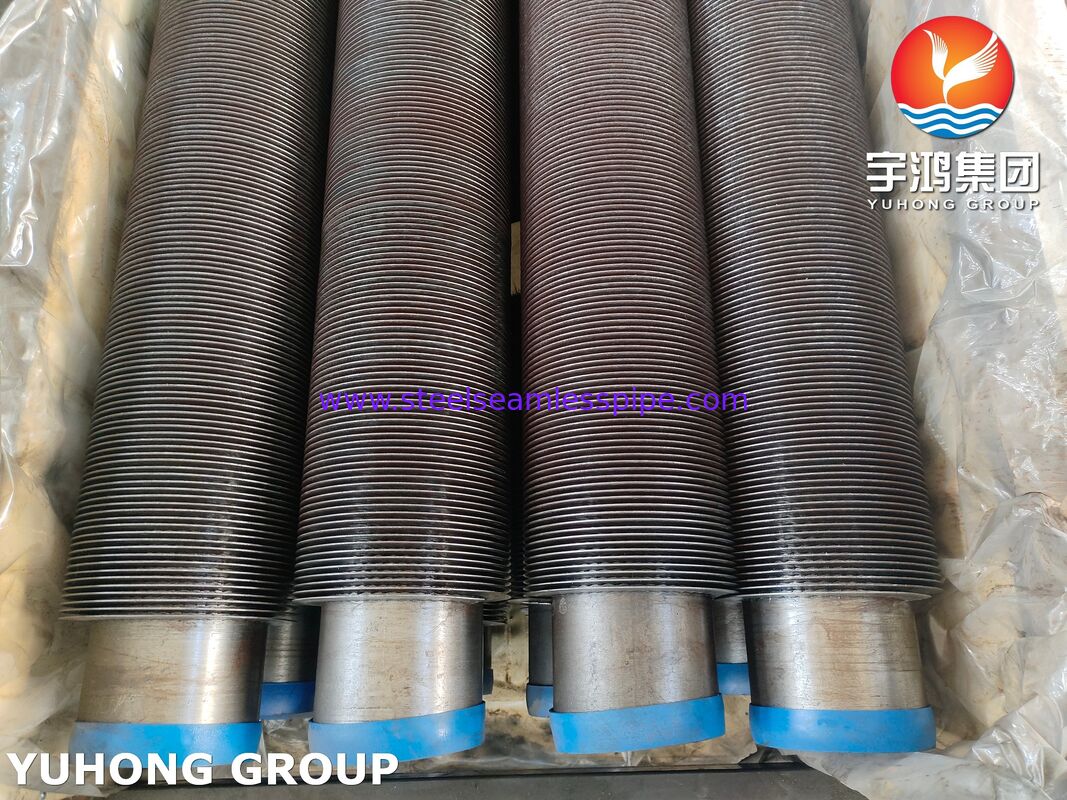

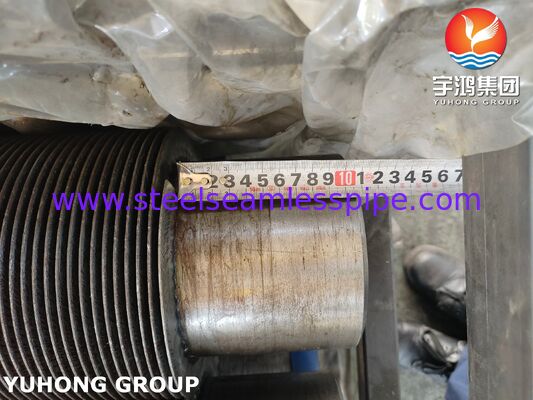

Tubes a ailettes soudées en spirale avec ailettes en CS sur tube de base A106 pour échangeurs de chaleur

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numéro de modèle:	Tube à ailettes HFW

Conditions de paiement et expédition:

Quantité de commande min:	10 pièces
Prix:	Négociable
Détails d'emballage:	CAISSE EN BOIS AVEC CADRE EN FER
Délai de livraison:	Cela dépend de la quantité
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	1000 tonnes par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (324)

Tube sans couture d'acier inoxydable (318)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (36)

Tubes à aiguille (149)

Tubes à nageoires (692)

échangeur de chaleur (23)

tube d'échangeur de chaleur (456)

Résistance à l'échangeur de chaleur (46)

Plaque tubulaire pour échangeur de chaleur (122)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (10)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (59)

Tube soudé d'acier inoxydable (127)

Tuyau d'alliage de nickel (270)

Tube d'alliage de nickel (95)

Tube d'alliage de cuivre (247)

Tube d'acier allié (208)

Tube titanique (18)

tube recuit lumineux (171)

Tube de chaudière (151)

montage en acier (852)

Bride en acier (650)

Autres (404)

Pièces de revêtement (8)

Description de produit détaillée

Norme matérielle de tube de base:

ASTM A106 Gr.B sans soudure

Méthode de fixation des ailerons:

Soudé à haute fréquence (HFW)

Température de fonctionnement maximale:

400 ° C

Plage de densité des ailerons:

150-250 ailerons par mètre

Mettre en évidence:

Tubes a ailettes soudées en spirale pour échangeurs de chaleur

Tubes à ailettes de l'acier au carbone A106

Tubes a ailettes en CS avec soudure en spirale

Tubes soudés à hautes fréquences à nageoires: ASTM A106 Tubes de base en acier au carbone + nageoires en acier au carbone (CS)

1. Vue d' ensemble du produit

Tubes à nageoires soudés à haute fréquence (HFW) combinant l'acier au carbone sans soudure ASTM A106 Gr.B

tubes de base avec nageoires en acier au carbone utilisant une technologie de soudage à l'état solide avancée.Ces tubes

offrent un rendement de transfert de chaleur 8 à 10 fois plus élevé par rapport aux tuyaux nus, idéal pour la récupération de chaleurles systèmes,

les chaudières et les appareils de chauffage de processus fonctionnant à une température ≤ 400 °C.

2. Structure du tube à aileron et procédé de fabrication

Composant	Matériel	Processus clé
Tubes de base	Pour l'application de la norme ASTM A106 Gr.B.	Tiré à froid sans couture, OD 25,4-114,3 mm
D'autres	Acier au carbone (CS)	Soudage à haute fréquence (2 000 Hz), sans charge
Qualité des obligations	Fusion métallurgique	Testé à 100% par ultrasons, résistance de cisaillement ≥35MPa

3Composition chimique (normes ASTM)

Pour les tubes de base (groupe A106B):

Élément	C	Nom de l'entreprise	P (maximum)	S (maximum)	Je sais.
%	≤ 030	0.29 à 1.06	0.035	0.035	≥ 010

Les nageoires (SPHC en acier au carbone):

Élément	C (maximum)	Mn (maximum)	P (maximum)	S (maximum)	Al (min)
%	0.12	0.50	0.040	0.040	0.020

4. Dimensions critiques et tolérances

Paramètre	Plage/Tolérance	La norme
Définition de l'OD du tube de base	25.4 - 219 mm (± 0,15 mm)	Pour l'utilisation dans les machines à coudre
Hauteur des nageoires (H)	5 à 30 mm (± 0,5 mm)	Normes des établissements d'enseignement supérieur
Épaisseur de nageoire (T)	0.8 - 3,0 mm (± 0,1 mm)	La coutume
Le niveau de la nageoire	4 à 25 (± 0,2)	Pour l'utilisation de l'équipement, voir point 6.2.
Longueur maximale	24 mètres (droitesse ≤ 1 mm/m)	La coutume

5. Avantages de performance

✅ Coefficient de transfert de chaleur: 45-65 W/m2K (contre 5-8 W/m2K pour les tubes nus)

✅ Résistance à la corrosion: revêtement zinc/aluminisé en option pour les environnements acides

✅ Pression nominale: jusqu'à 15 MPa à 350°C (conforme à la norme ASME B31.1)

✅ Durée de vie par fatigue thermique: > 10 000 cycles (par ASTM E606)

6. Solution spécifique à l'application

Le secteur industriel	Cas d' utilisation	Exemple de configuration du tube
Les centrales électriques	Économiseurs, préchauffants d'air	OD 50,8 mm + nageoires de 16 mm @ 197 FPM
Produits pétrochimiques	Appareils de chauffage par gaz de procédé, réacteurs	OD 76,2 mm + nageoires de 19 mm @ 230 FPM
Chauffage	Appareils de chauffage par liquide thermique, déshumidificateurs	OD 38,1 mm + nageoires de 12,7 mm @ 180 FPM
Récupération de la chaleur résiduelle	Appareils de chauffage à gaz d'échappement (≤ 550°C)	Couche d'aluminium + nageoires de 25,4 mm

7Pourquoi choisir nos tubes à nageoires HFW?

Plus de 15 ans d'expertise: plus de 200 projets dans 30 pays

Certifications: ISO 9001, section VIII de l'ASME, PED 2014/68/UE Les certifications doivent être délivrées par un organisme compétent.

Ingénierie personnalisée: densité des ailerons/vitesse de traversée optimisée en fonction de la dynamique du fluide

Assurance qualité:
- Épreuves de courant de tourbillon sur les tubes de base
- Mesure laser 3D pour la géométrie des nageoires
- Épreuves hydrostatiques à une pression de conception de 1,5x

8. Assistance technique et livraison

Assistance à la conception: simulation CFD pour une disposition optimale des nageoires

Délai de livraison: 25-35 jours pour les tailles standard (MOQ: 500 mètres)

Emballage: caisses en bois revêtues de VCI pour le transport maritime

Tubes a ailettes soudées en spirale avec ailettes en CS sur tube de base A106 pour échangeurs de chaleur 0
