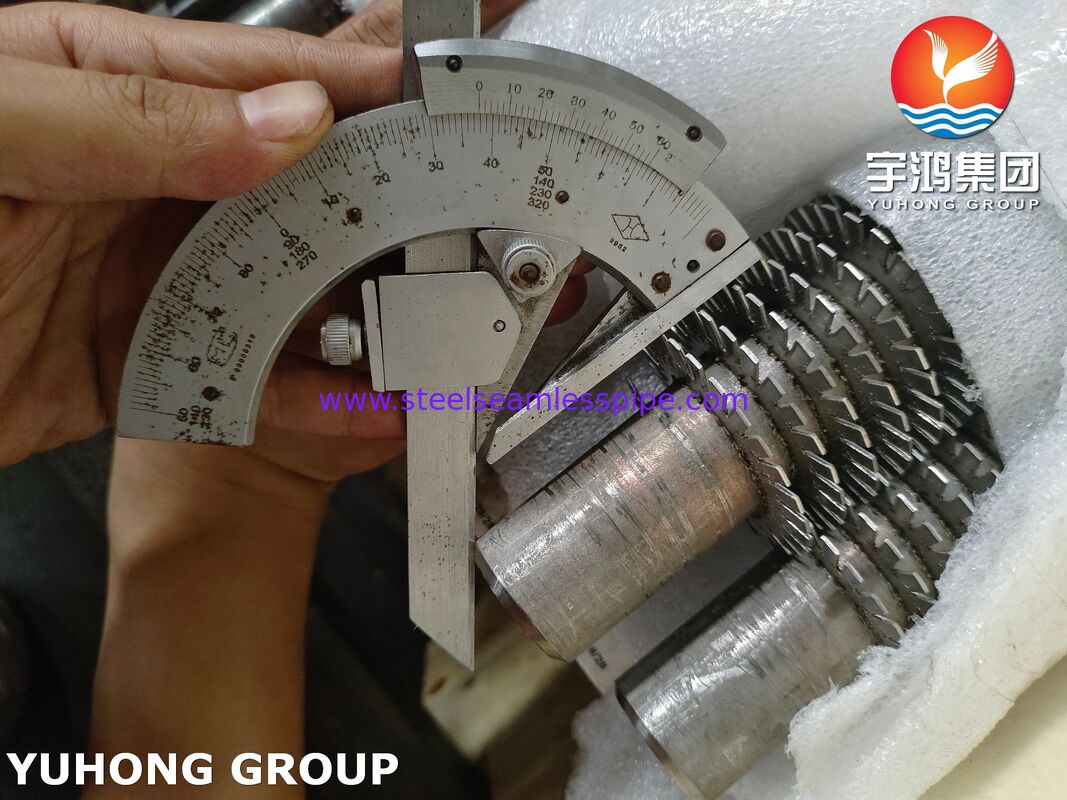

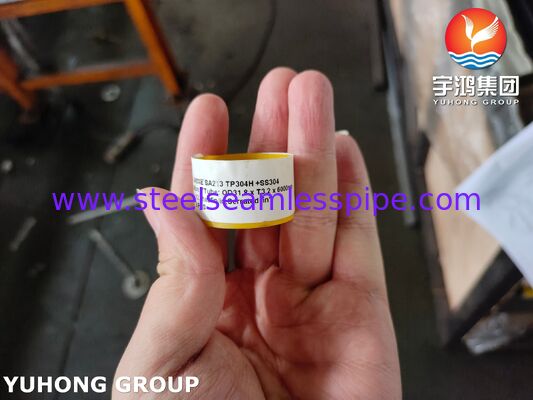

Tubes à nageoires serrées soudés à haute fréquence TP304H Base / SS304 Fin

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numéro de modèle:	Tube à ailettes dentelé

Conditions de paiement et expédition:

Quantité de commande min:	10 pièces
Prix:	Négociable
Détails d'emballage:	Casse en bois à carreaux de fer
Délai de livraison:	Dépend de la quantité
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	1000 tonnes par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (321)

Tube sans couture d'acier inoxydable (308)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (36)

Tubes à aiguille (146)

Tubes à nageoires (685)

échangeur de chaleur (22)

tube d'échangeur de chaleur (452)

Résistance à l'échangeur de chaleur (46)

Plaque tubulaire pour échangeur de chaleur (122)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (9)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (58)

Tube soudé d'acier inoxydable (123)

Tuyau d'alliage de nickel (270)

Tube d'alliage de nickel (93)

Tube d'alliage de cuivre (245)

Tube d'acier allié (206)

Tube titanique (17)

tube recuit lumineux (164)

Tube de chaudière (151)

montage en acier (838)

Bride en acier (627)

Autres (404)

Pièces de revêtement (8)

Description de produit détaillée

Type d'aileron:	HFW dentelée	Matériau du tube de base:	ASTMTP304H
Matériau des ailerons:	SS304/UNS S30400	technologie de soudage:	Soudage à haute fréquence
Densité des ailerons (ailerons/pouce):	5-15 (personnalisable)	Industrie des applications:	Chaudières, récupération de chaleur perdue
Mettre en évidence:	Tube à ailettes dentelé , Tube à ailettes soudé par haute fréquence , SS304 Tubes à nageoires

Les ailerons serrés soudés à haute fréquence: l'accélérateur de transfert de chaleur ultime

Tuyaux de base: TP304H ASTM A213

Synergie matérielle supérieure

Conçu pour une efficacité thermique extrême et une résistance à la corrosion

Nos tubes à nageoires bimetalliques tirent parti des propriétés synergiques de:

Tubes de base: TP304H en acier inoxydable austénitique (de qualité haute température)

Ailettes: acier inoxydable SS304 à bord dentelé

Composition chimique (vérifiée par ASTM)

Composant	TP304H Tubes de base (%)	SS304 Ailettes (en %)
Carbone	0.04 à 0.10	≤ 008
Chromes	18.0 à 20.0	18.0 à 20.0
autres métaux	8.0 à 11.0	8.0 à 11.0
Manganèse	≤ 2.00	≤ 2.00
D'autres produits	≤ 100	≤ 100
Période d'utilisation	≤ 0045	≤ 0045
Soufre	≤ 0030	≤ 0030

Processus de fabrication de précision

Technologie de soudage par résistance à haute fréquence (HFRW)

Préparation de surface: dégraissage par vapeur + soufflage abrasif (Sa 2,5)
Enroulement des ailerons: tension contrôlée par CNC @ 300-500 N/mm2
Soudage: le courant HF de 400 kHz crée une liaison métallurgique
Serrage: bords discontinues coupés au laser (profondeur: 2-3 mm, pas: 5-8 mm)
Annealing: traitement à 1050 °C + éteinture rapide

Résistance à la liaison: > 50 MPa (par section IX de l'ASME)

Adhérence des ailerons: 100% d'inspection visuelle et test de cisaillement

Tolérance dimensionnelle excellente

Conforme à la norme ASME B36.19

Paramètre	Plage de tolérance

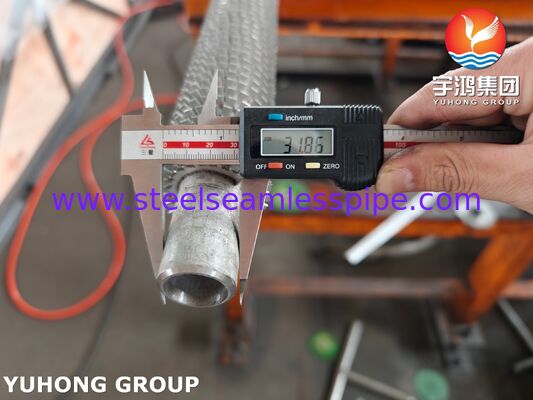

Définition de l'OD du tube de base	±0,10 mm (6,35 à 38,1 mm)
Hauteur des nageoires	±0,20 mm (12-25 mm)
Les nageoires par pouce (FPI)	± 1 nageoire (4 à 12 FPI)
Épaisseur des nageoires	± 0,05 mm (0,3-1,2 mm)
Le droit	Longueur ≤ 1,5 mm/m

Domaines d'application essentiels

Où nos tubes se démarquent

Le secteur industriel	Équipement	Plage de température
Génération d'électricité	HRSG Économiseurs/superchauffeurs	400 à 650°C
Produits pétrochimiques	Échangeurs de chaleur à gaz fissurés	300 à 550°C
Incinération des déchets	Condensateurs de fumée	200 à 450°C
Marine	Chaudières à gaz d'échappement	250 à 500°C
Chauffage	Déshumidificateurs industriels	-40 à 120°C

Avantages concurrentiels

Pourquoi les dirigeants mondiaux nous choisissent

Performance thermique: 45 à 65% plus élevé HTC par rapport aux tubes lisses (par normes TEMA)
Résistance à l'encrassement: la serrure perturbe la couche limite - 30% de cycles d'exécution plus longs
Sécurité contre la corrosion: surface passivée (conforme à la norme ASTM A380)
Précipitation nominale: 35 MPa @ 600°C (résistance à l'épreuve TP304H)
CertificationsLe produit doit être présenté sous forme d'une pièce d'emballage.1
