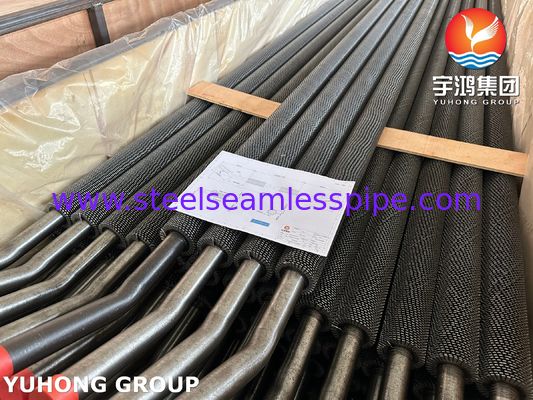

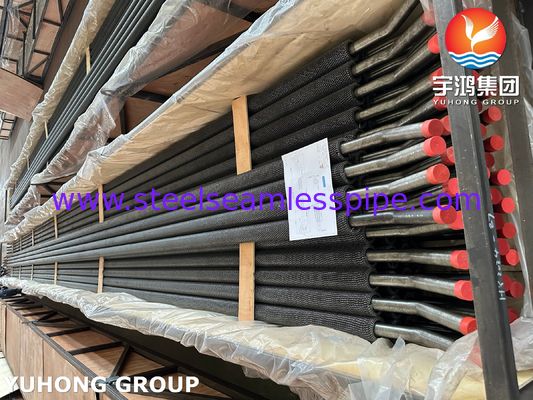

Tube à ailettes ASME SA213 T22 HFW à ailettes dentelées avec ailettes en acier au carbone
Matériau du tube de base : ASME SA213 T22
L'ASME SA213 T22 est un acier faiblement allié au chrome-molybdène largement utilisé dans les services à haute température et haute pression. Avec une composition de 2,25 % de chrome et 1 % de molybdène, il offre une excellente résistance à l'oxydation à haute température, à l'attaque par l'hydrogène et à la résistance au fluage. Cela le rend particulièrement adapté aux chaudières de centrales électriques, aux surchauffeurs, aux sections de réchauffeurs et aux équipements d'échange de chaleur. Le matériau conserve des propriétés mécaniques supérieures et une stabilité structurelle à des températures élevées soutenues, ce qui en fait un choix idéal pour les composants sous pression à haute température.
Qu'est-ce qu'un tube à ailettes dentelées HFW ?
Un tube à ailettes dentelées HFW est un élément de transfert de chaleur à haute efficacité fabriqué à l'aide de la technologie de soudage à haute fréquence. Une bande d'acier dentelée est enroulée en hélice et soudée sur la surface extérieure du tube de base. La conception des ailettes dentelées augmente considérablement la surface de transfert de chaleur et améliore la turbulence du fluide, ce qui conduit à une amélioration notable de l'efficacité du transfert de chaleur. Ce type de tube à ailettes combine un tube de base à haute résistance avec des ailettes en acier au carbone, assurant la durabilité à des températures élevées tout en maintenant une rentabilité, ce qui le rend adapté à diverses applications industrielles exigeantes.
Types de tubes à ailettes et spécifications des matériaux
Composition chimique de l'ASME SA213 T22 (%)
| Élément |
C |
Mn |
P ≤ |
S ≤ |
Si |
Cr |
Mo |
| Plage |
0,05–0,15 |
0,30–0,60 |
0,025 |
0,025 |
≤0,50 |
1,90–2,60 |
0,87–1,13 |
Propriétés mécaniques
|
Résistance à la traction
|
Limite d'élasticité
|
Dureté
|
Allongement
|
|
≥415 MPa
|
≥205 MPa
|
≤163 HB
|
≥20%
|
Avantages concurrentiels
1. Excellente performance à haute température :
Le matériau T22 conserve une bonne résistance et une bonne résistance à l'oxydation à des températures élevées, adapté à un fonctionnement continu à haute température.
2. Transfert de chaleur amélioré avec des ailettes dentelées :
La structure des ailettes dentelées augmente la turbulence du fluide et élargit la zone de transfert de chaleur, améliorant considérablement l'efficacité thermique globale.
3. Processus HFW robuste et fiable :
La technique de soudage à haute fréquence assure une liaison solide entre les ailettes et le tube de base, offrant une résistance élevée aux chocs thermiques et à la fatigue, ce qui se traduit par une longue durée de vie.
4. Solution rentable :
La combinaison d'un tube de base en acier allié avec des ailettes en acier au carbone offre une solution équilibrée, offrant des performances à un coût gérable pour un large éventail d'applications industrielles.
Applications du tube à ailettes dentelées HFW ASME SA213 T22
1. Surchauffeurs et réchauffeurs dans les chaudières de centrales électriques
2. Réchauffeurs de procédés et échangeurs de chaleur dans les usines pétrochimiques
3. Préchauffeurs d'air dans les systèmes de récupération de chaleur résiduelle
4. Hydrotraitement et unités de reformage catalytique dans les raffineries
5. Chaudières industrielles et générateurs d'air chaud
