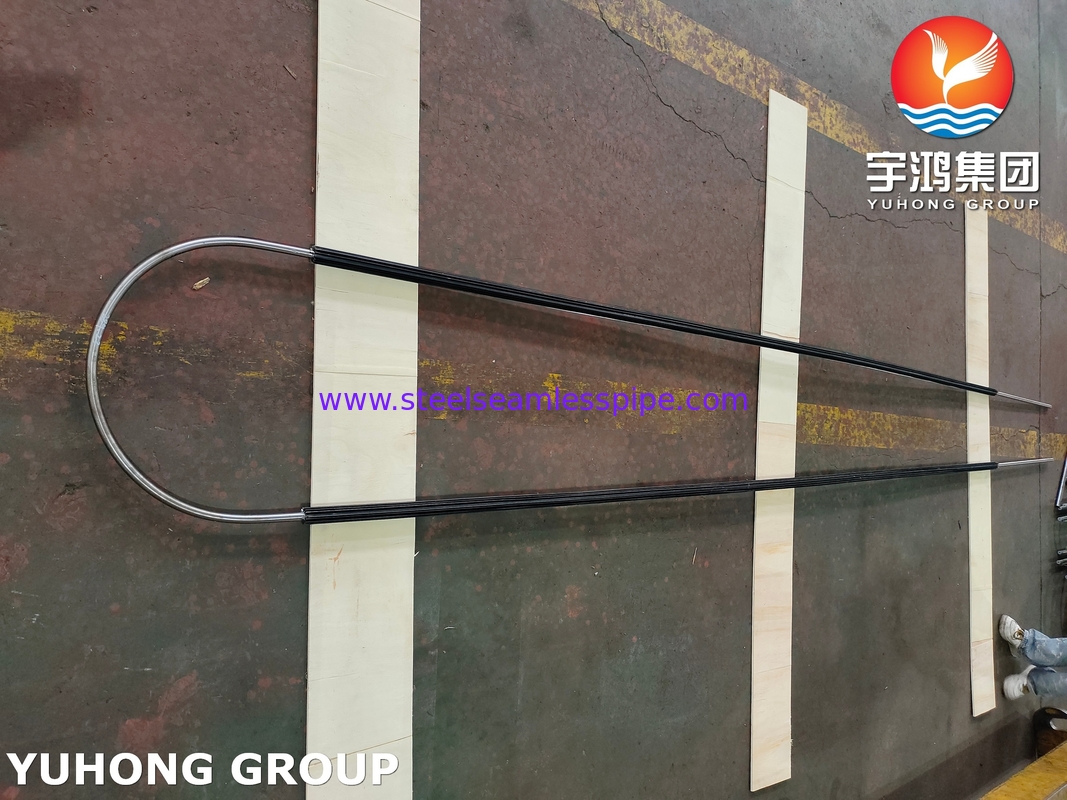

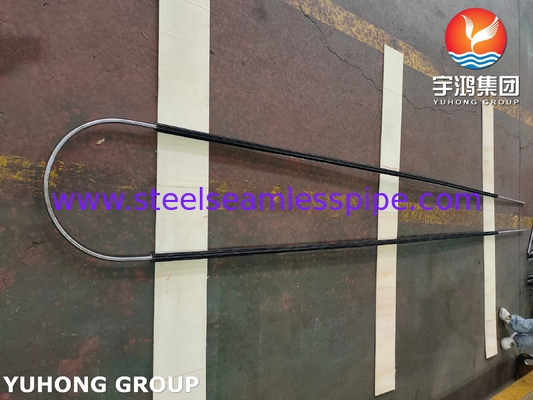

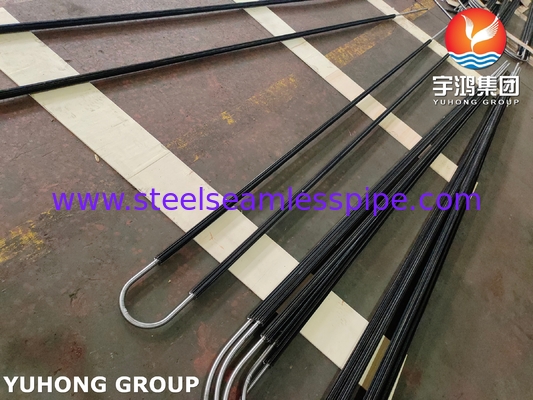

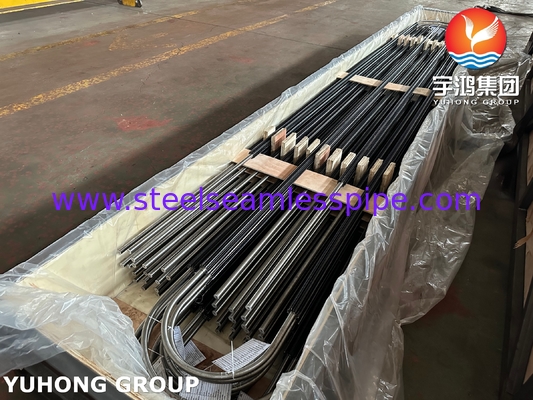

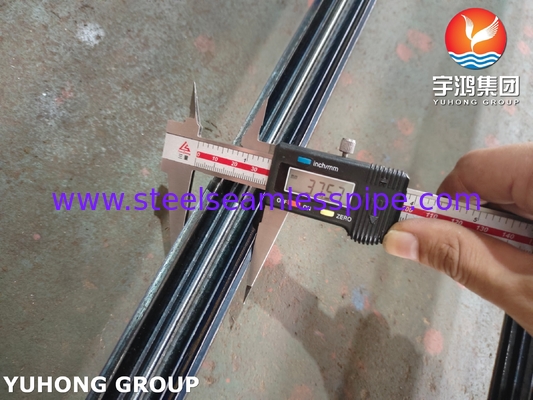

ASTM A179 Tubes à nageoires longitudinales soudés en acier au carbone U Bend pour les projets de raffinage du pétrole
Les tubes à nageoires longitudinales sont similaires aux tubes à nageoires spirales soudés.La structure à nageoires longitudinales est couramment utilisée dans les applications de coquille et de tube, la chaleur étant transférée entre le fluide qui traverse les trous des tubes à nageoires et le fluide qui traverse les trous de la coque.
Processus de fabrication: Les tubes à nageoires longitudinales sont fabriqués par soudage résistif des nageoires le long du tube.Le tube de base est coupé à la longueur appropriée, puis les nageoires sont orientées et soudés de manière résistive le long du tube.
Matériau de base commun des tuyaux: acier au carbone ou allié (A106, A179, A335 P5, P22, P9, etc.); acier inoxydable TP304, TP316L, TP321, etc.;alliage de cuivre CuNi 70/30, CuNi 90/10 etc. et autres matériaux.Généralement, le matériau des nageoires est le même que celui des tubes de base.
Les avantages
1Améliorer l'efficacité du transfert de chaleur dans l'espace effectif.
2Réduire l'espace d'installation requis pour les surfaces de transfert de chaleur.
3Réduire le coût des équipements tout en maintenant une fiabilité opérationnelle élevée.
4Réduire la chute de pression du côté du tube, puis réduire les coûts d'exploitation.
5Augmenter la rigidité du tuyau en acier et améliorer sa résistance sismique.
6Renforcer le transfert de chaleur, réduire la résistance au débit et la consommation de métaux.
| Composition chimique |
C |
Nom de l'entreprise |
P≤ |
S≤ |
Si ≤ |
| 0.06 à 0.18 |
0.27 à 0.63 |
0.035 |
0.035 |
0.25 |
| Propriété mécanique |
Résistance à la traction min |
Résistance au rendement min |
L'allongement (%) |
| 47ksi, 325 MPa |
26ksi, 180 MPa |
≥ 35 |
|
* La faible teneur en carbone offre une excellente soudabilité et formabilité, mais limite la dureté et la résistance à la corrosion.
* La combinaison d'une résistance adéquate et d'une grande allongation (ductilité) le rend résistant aux chocs mécaniques et permet de plier et de former.
|
Épreuves:épreuve de tension transversale ou longitudinale, épreuve d'aplatissement, taille du grain, épreuve de flambée, épreuve de bride, épreuve de dureté, épreuve hydrostatique ou épreuve électrique non destructive.
TScénarios d'applications typiques en OIl raffinerie
1Préchauffeur d'air du four de chauffage (Airlpreheater): Il récupère la chaleur résiduelle des gaz de combustion à haute température en utilisant l'air de combustion à basse température.Il s'agit d'une application classique de tubes à nageoires longitudinalesLe gaz de combustion passe par le côté de la coque (côté à nageoires) et l'air par le côté du tube.
2. Réacteur et unité d'hydrogénation produits de réaction/alimentation échangeur de chaleur: Utiliser les produits de réaction chauds pour préchauffer les matières premières froides.
3- refroidisseurs pour le gaz naturel et le gaz de raffinerie: refroidissement de divers flux de gaz de procédé.
4Les refroidisseurs d'air: Bien que les refroidisseurs d'air utilisent généralement des tubes à nageoires horizontales, dans certains cas spécifiques, des tubes à nageoires verticales sont également utilisés.Les ventilateurs forcent l'air à souffler sur les faisceaux de tubes à nageoires, refroidissant le fluide de procédé à l'intérieur des tubes.
