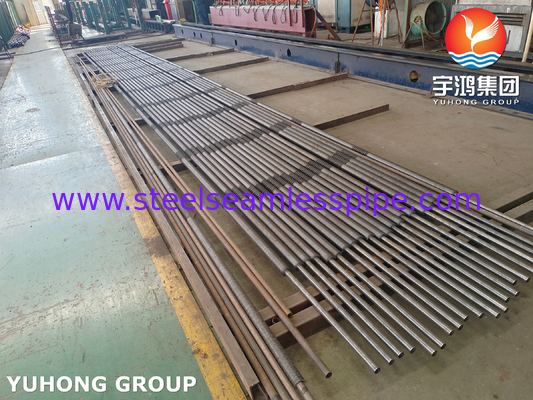

ASTM A106 Gr.B Acier au carbone U Bend HFW Tubes à nageoires solides pour économiseurs d'échappement de moteurs diesel

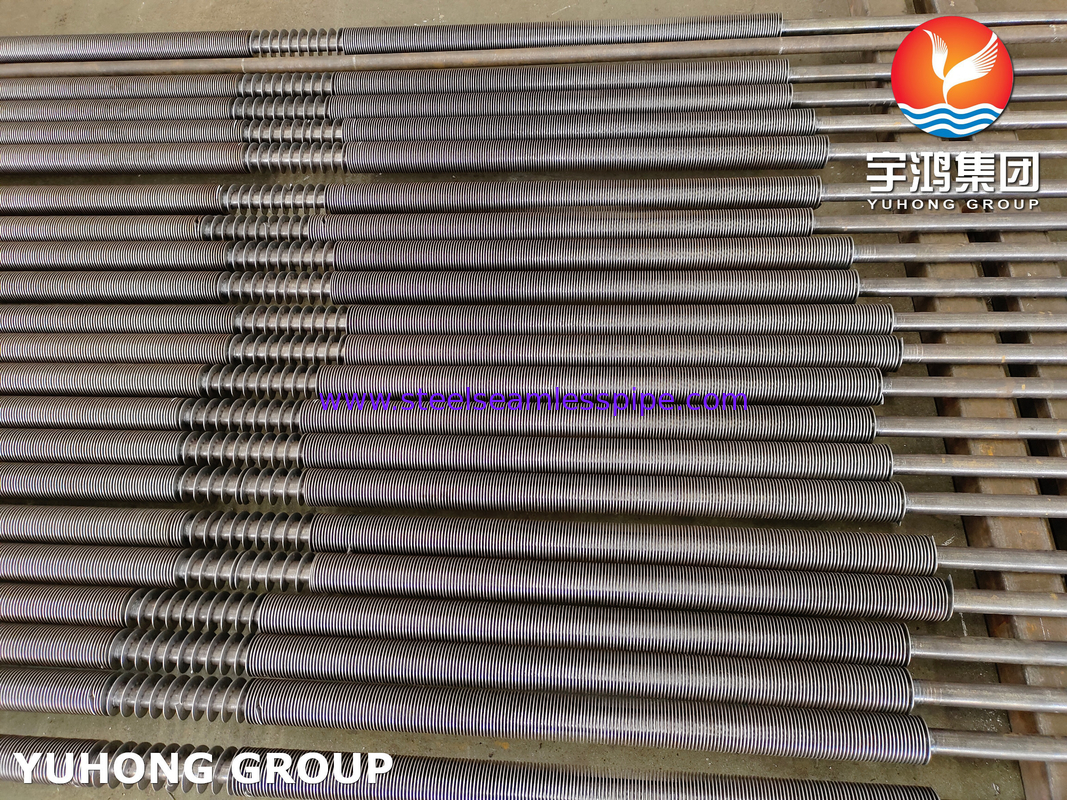

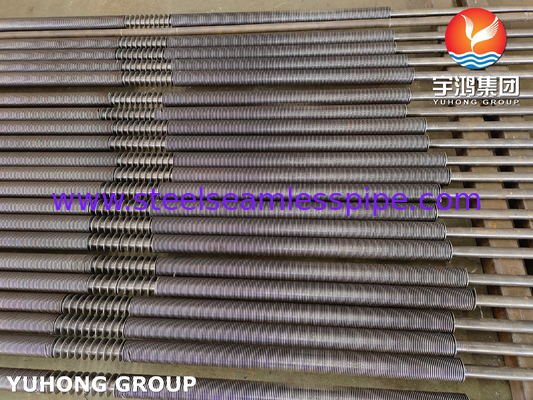

Les tubes à nageoires en U de l'acier au carbone A106 Gr.B sont des éléments de transfert de chaleur très efficaces.Les nageoires externes sont fixées en hélice au tube de base pour augmenter considérablement sa surface externeLe courant à haute fréquence génère des effets de peau et de proximité, générant instantanément une chaleur élevée aux points de contact entre le tube de base et le matériau de la nageoire.les faisant fondre et fondre sous pression.

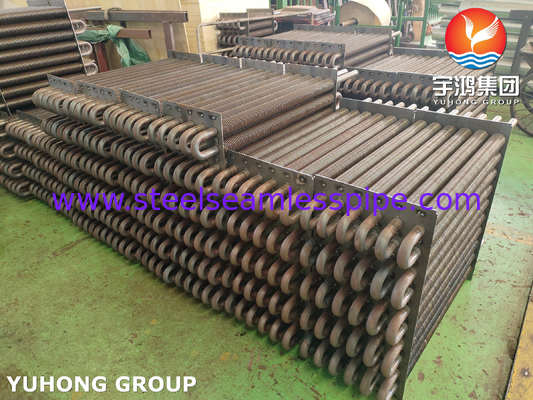

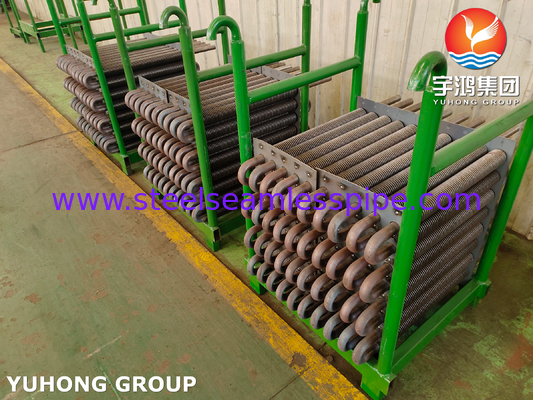

Les tubes à nageoires sont pliés en forme de "U".
ASME SA / ASTM A106 GR.B Tubes et tuyaux sans soudure en acier au carbone Composition chimique
| Composition chimique (%) |
| Grade |
C (maximum) |
Nom de l'entreprise |
Si (min) |
Cu ((max) |
Ni ((Max) |
Cr (max) |
Mo (maximum) |
V (maximum) |
P (maximum) |
S (maximum) |
| B. Pour |
0.3 |
0.29 à 1.06 |
0.1 |
0.4 |
0.4 |
0.4 |
0.15 |
0.08 |
0.035 |
0.035 |
A 106 Grade B SMLS Pièces et tubes Propriétés mécaniques:
| Propriétés mécaniques: |
| Grade |
Résistance à la traction (Mpa), min. |
Résistance au rendement (Mpa), min. |
| B. Pour |
415 |
240 |
Sous-sol
Processus: la bande d'acier est introduite dans la machine de soudage à haute fréquence dans un état lisse.la racine lisse de la bande fond et soude à la surface du tube de base instantanément.
Les avantages:
Le processus est mature, efficace et le courant dominant sur le marché.
Une conductivité thermique optimale est obtenue parce que la zone de soudure est continue et complète.
Convient pour les tubes de base de différentes spécifications, y compris les tubes à paroi mince.
à dents
Percussion: des serrures uniformes sont percutées à la racine de la bande d'aileron.
Grooving: des rainures spirales peu profondes sont pré-enroulées dans la surface du tube de base.
Introduction et soudage: la bande d'aileron dentée est enroulée et pressée dans les rainures, ce qui provoque une déformation plastique des dents et leur insertion dans le tube de base.La soudure ne se produit pas seulement à la racine de la nageoire, mais aussi dans les espaces entre les dents et le tube de base.
Les avantages:
Même s'il y a de minuscules zones de soudures incomplètes, les dents qui se verrouillent mécaniquement offrent une forte résistance à l'extraction, ce qui réduit considérablement le risque d'échec global.
Excellente résistance à la fatigue: la structure mécaniquement enroulée résiste efficacement aux contraintes thermiques alternées causées par des démarrages et arrêts fréquents et des fluctuations soudaines de température,prévenir les fissurations des racines des nageoires dues à la fatigue.
Application du projet
Générateurs de vapeur de récupération de chaleur (GRC): utilisés dans les économiseurs ou les sections d'évaporateur pour récupérer la chaleur des gaz d'échappement des turbines à gaz.
Préchauffeurs d'air: utiliser des gaz de combustion chauds pour chauffer l'air de combustion de la chaudière.
Chaudières à tubes à nageoires: utilisées pour générer les tubes à l'intérieur de la chaudière.
Appareils de chauffage/refroidissement au gaz de procédé: utilisés dans les industries pétrochimique et de raffinage.
Chauffe-huile thermique: Utilisez l'huile thermique comme fluide du côté du tube pour chauffer l'air ou d'autres gaz.
Économiseurs d'échappement des moteurs diesel.
