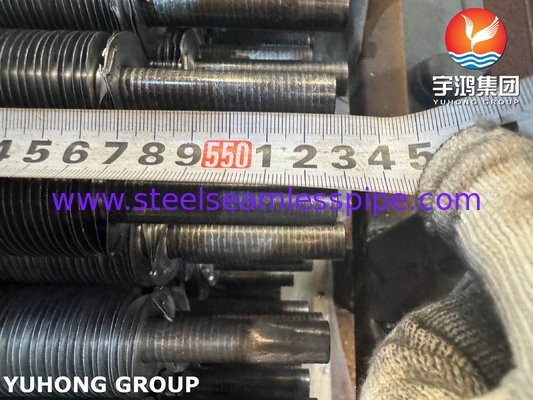

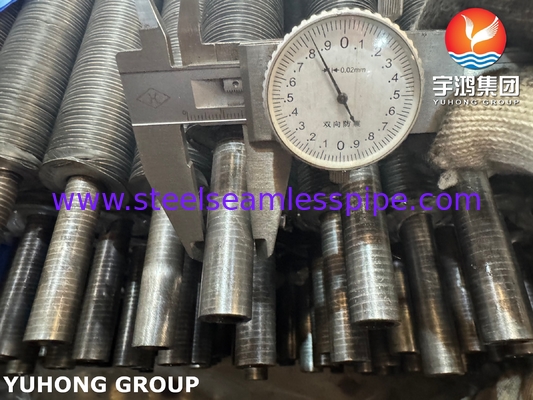

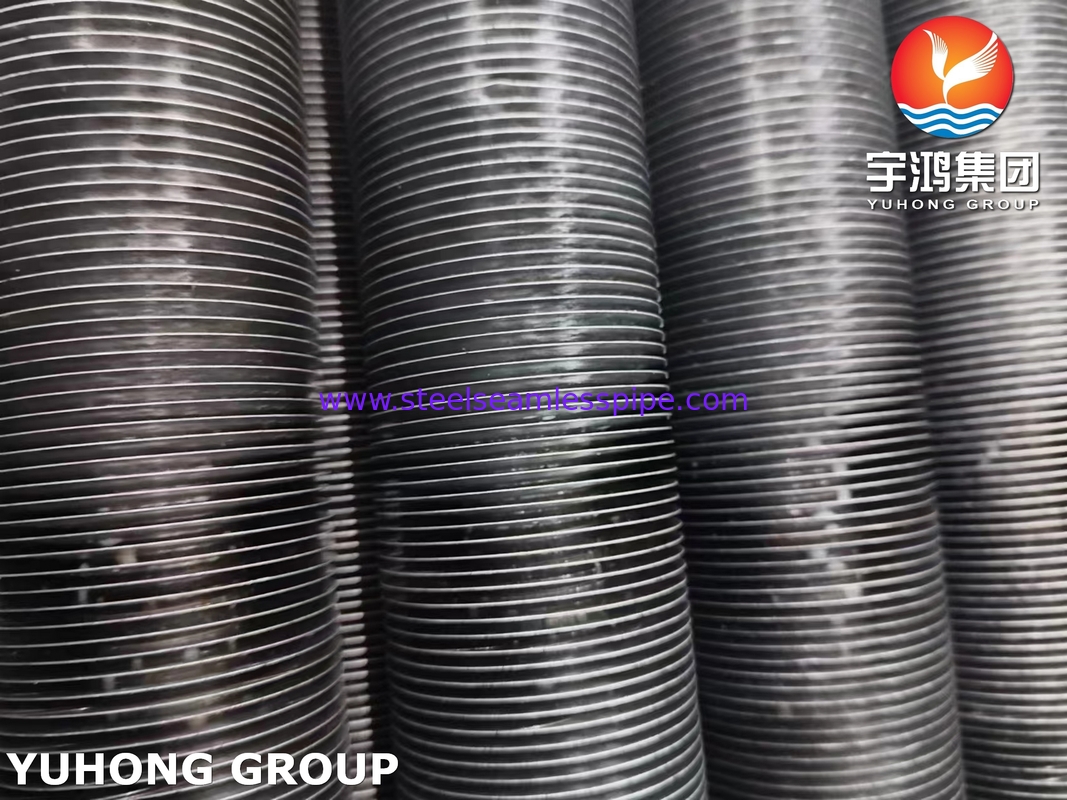

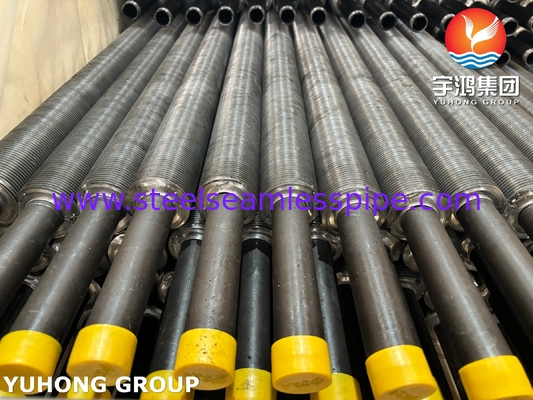

Tube à ailettes en acier au carbone sans soudure ASME SA179 de type L avec ailettes en aluminium 1060

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numéro de modèle:	ASME SA179 Tubes sans soudure en acier au carbone avec nageoire en aluminium 1060

Conditions de paiement et expédition:

Quantité de commande min:	1pc
Prix:	Négociable
Détails d'emballage:	Casques en plâtre avec cadre en acier ((les deux extrémités des tuyaux ont des bouchons en plastique
Délai de livraison:	± 7 jours ouvrables
Conditions de paiement:	L/C,T/T
Capacité d'approvisionnement:	Selon les exigences des clients

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (290)

Tube sans couture d'acier inoxydable (277)

Tuyau d'acier inoxydable duplex (127)

Tube d'acier inoxydable de duplex (29)

Tubes à aiguille (107)

Tubes à nageoires (631)

échangeur de chaleur (17)

tube d'échangeur de chaleur (424)

Résistance à l'échangeur de chaleur (37)

Plaque tubulaire pour échangeur de chaleur (116)

cloison d'échangeur de chaleur (36)

Refroidisseur d'air (8)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (57)

Tube soudé d'acier inoxydable (114)

Tuyau d'alliage de nickel (261)

Tube d'alliage de nickel (79)

Tube d'alliage de cuivre (227)

Tube d'acier allié (184)

Tube titanique (10)

tube recuit lumineux (153)

Tube de chaudière (145)

montage en acier (804)

Bride en acier (590)

Autres (391)

Pièces de revêtement (7)

Description de produit détaillée

Nom du produit:	Tuyaux à nageoires de type L	Spécification du tube nu et matériau:	Pour l'utilisation de la méthode ASME SA179
Matériau de l'ailette:	Alumine 1060	Tube nu OD:	16 à 63 mm
Hauteur des nageoires:	<17mm>	Épaisseur des nageoires:	~0.4mm
Le niveau de la nageoire:	2.1-5mm	Type:	Type L/ KL/ LL
le test:	HT/ET	Application du projet:	Refroidisseur d'air/ Chauffage/ Pétrochimie/ Échangeur de chaleur
Mettre en évidence:	Tube à ailettes en acier au carbone ASME SA179 , Tube à ailettes de type L sans soudure , Tube à ailettes en aluminium avec garantie

Les produits de la marque YUHONG ont déjà été exportés vers plus de 85 pays avec plus de 35 ans d'expérience, grâce à une politique de contrôle de qualité stricte, un excellent service de vente, une livraison à temps.YUHONG a gagné de plus en plus de nouveaux clients et a reçu de plus en plus de commandes répétées de clients anciens, dans YUHONG Les gens pensent: la qualité est la première chose!

ASME SA179 Tubes sans couture en acier au carbone avec 1060 tubes à aileron en aluminium en forme de L pour refroidisseur d'air/chauffage

ASME SA179 tube de base sans couture en acier au carbone avec 1060 aluminium L-type nageoire enroulée est un élément de transfert de chaleur composite haute performance conçu pouramélioration des performances thermiques du côté aérienIl est équipé d'un récipient sous pression en acier au carbone sans soudure tiré à froid (conforme à la norme ASME SA179) avec 1060 nageoires en aluminium enroulées en hélice dans une configuration de profil L enroulé.Cette conception unique combine la haute conductivité thermique des ailerons en aluminium (~ 200 W/m·K) avec une robustesse mécanique -l'ancrage en L empêche le relâchement des nageoires par l'érosion du flux d'air et le cycle thermique,conçus pourappareils de refroidissement d'air, chauffe-air et échangeurs de chaleur à tubes à nageoires.

1.Vie d'ensemble du produit

La section trapézoïdale formée par laminage d'un tube à nageoires en forme de L est compatible avec la distribution de la densité du débit thermique et les tubes sont étroitement combinés avec un rendement thermique élevé,éliminant ainsi la résistance thermique de contact causée par l'espace entre les nageoires.

Température de fonctionnement:Caractéristiques à 230 °C: procédé d'enroulement, efficacité de production élevée, espacement uniforme, bon transfert de chaleur, ratio de nageoires élevé, le tuyau de base peut être protégé de l'érosion atmosphérique.

2Propriétés chimiques et mécaniques

ASME SA179 Composition chimique (%)
C	Nom de l'entreprise	P	S	Je sais.	Le Fe
≤ 0,06 à 0,18%	00,27 à 0,63%	≤ 0,035%	≤ 0,035%	≥ 0,10% (généralement 0,25 à 0,50%)	Solde (≥ 98%)

Composition chimique (%)
Je vous en prie.	Le Fe	Je sais.	- Je vous en prie.	Nom de l'entreprise	Zn	Autre
≥ 99,60%	≤ 0,35%	≤ 0,25%	≤ 0,05%	≤ 0,03%	≤ 0,05%	≤ 0,40%

Propriétés mécaniques

Composant

Performance mécanique

Principales caractéristiques

Pour l'utilisation de la méthode ASME SA179
Tubes de base

· Résistance à la traction: ≥ 325 MPa
·Résistance au rendement: ≥ 180 MPa
· L'allongement (en 50 mm): ≥35%
·Dureté: ≤ 72 HRB

· Tuyaux sans couture de précision tirés à froid pour une épaisseur de paroi minimale

·Conductivité thermique: 52 W/m·K à 20 °C

· Résistance supérieure à l'oxydation et à la corrosion par l'eau

·Température maximale de fonctionnement: 450°C (843°F) pour un fonctionnement continu

· Résistance modérée: adapté aux échangeurs de chaleur basse/moyenne pression.

D'aluminium 1060 Ailerons

·Résistance à la traction: 70 à 110 MPa
·L'allongement: 15 à 25%
·Dureté: 23 HB.

·Une conception légère réduit la charge du système
·Ductile pour l'absorption des vibrations

3. Caractéristiques clés

Conception de transfert de chaleur à haut rendement

Conception de nageoires hélicoïdales de type Lmaximiser la surface de dissipation de chaleur pour des performances thermiques supérieures du côté de l'air

Stabilité mécanique exceptionnelle

D'une épaisseur n'excédantrésistant aux vibrations et au relâchement, idéal pour les conditions de circulation d'air à grande vitesse

Combinaison résistante à la corrosion

Tubes de base en acier au carbone (protection interne) + nageoires en aluminium 1060 (résistantes à l'oxydation)pour les environnements extérieurs/chimiques difficiles

Large plage de température

Le tube de base résiste400°C, les nageoires en aluminium fonctionnent de façon stable jusqu'à250°C

4.Principales applications

Économizateurs de chaudières et préchauffeurs d'air pour centrales électriques
Parties de convection des appareils de chauffage/du four en procédés pétrochimiques
Systèmes de récupération de la chaleur résiduelle des fours industriels
Différents échangeurs de chaleur industriels (gaz-liquide, gaz-gaz)
Systèmes de climatisation
Équipement de séchage
Appareils de chaudière et d'échangeur de chaleur

Dimension	Tubes à nageoires de type L	Tubes à nageoires de type KL	Tubes à nageoires de type LL
La structure	• nageoires en aluminium avecun seul crochet en forme de Là la racine • les personnes âgéesContact de ligneavec tube de base	• les personnes âgéesPieds en Lconception • les personnes âgéesDes rainuresen acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier	• les personnes âgéesPieds en L allongésJe ne sais pas. • les personnes âgéesStructure à double crochetà la racine
Résistance aux vibrations	Je vous en prie! (Meilleur que intégré, plus faible que KL/LL)	Je vous en prie. Je suis très satisfait. (Le caresser améliore l' adhérence)	Je vous en prie. (les doubles crochets empêchent le relâchement)
Résistance au contact thermique	• Relativementhaut (Limité par le contact de ligne)	• les personnes âgéesLe plus bas (Le berceau augmente la zone de contact)	• les personnes âgéesFaible (Amélioration par rapport au type L, mais supérieure à KL)
Complicité du processus	• Simple et mature (Coût le plus bas)	• Plus élevé (Requiert un grincement de précision;coût ↑)	• Modéré (Formation de précision nécessaire pour les double crochets)
Température de service max.	≤ 250°C (Al fin)	≤ 280°C (Knurling résiste à l' expansion thermique)	≤ 260°C (les double crochets résistent à la fatigue thermique)
Applications typiques	• bobines HAVC, économiseurs • Environnements à faible vibration	• Préchauffeurs d'air des centrales électriques • Récupération de chaleur par gaz à débit élevé/vibration élevée	• Condensateurs refroidis à l'air (ACC) • Échangeurs de chaleur marins • Systèmes à vibration moyenne
