Tubes à nageoires solides ASTM A335 P9 Matériau à nageoires CS Générateur de vapeur de récupération de chaleur

Tube à ailettes solides ASTM A335 P9 Matériau des ailettes CS Générateur de vapeur à récupération de chaleur

Spécifications des matériaux

 Tube de base (ASTM A335 P9) :

 Acier allié au chrome-molybdène (Cr-Mo) avec une bonne résistance à haute température et à la corrosion.

 Composition : ~9% Cr, ~1% Mo, équilibré avec Fe.

 Applications courantes : Centrales électriques, raffineries, services à haute température/pression (jusqu'à ~650°C/1200°F).

Construction du tube à ailettes

• Type : Tube à ailettes solides (les ailettes sont soudées ou extrudées intégralement sur le tube de base).
• Méthodes de fixation des ailettes :
• Soudage haute fréquence (HFW) : Le plus courant pour les ailettes CS sur les tubes en alliage.
• Ailettes extrudées : Le matériau du tube de base est déformé pour créer des ailettes (rare pour le P9 en raison de la dureté).

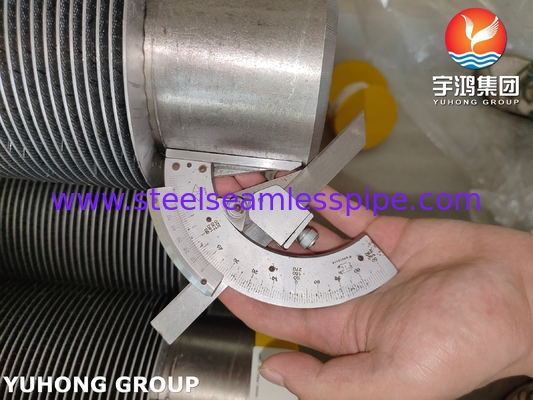

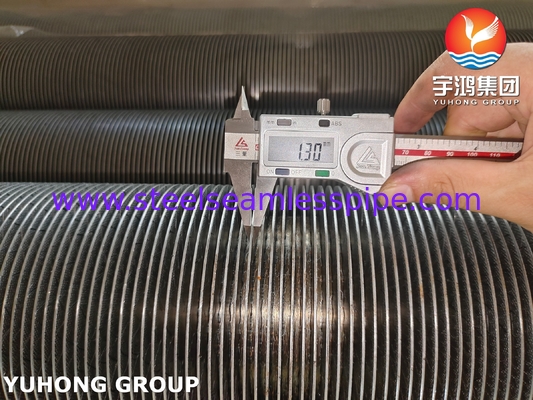

• Dimensions des ailettes :
• Hauteur : 5–16 mm (typique).
• Densité : 5–11 ailettes par pouce (FPI), selon les besoins de transfert de chaleur.

Considérations de performance

Conductivité thermique : Les ailettes CS ont une efficacité de transfert de chaleur inférieure à celle des ailettes en aluminium, mais sont plus résistantes.

Limites de température :

Tube P9 : Jusqu'à 650°C (1200°F).

Ailettes CS : Max ~400°C (750°F) ; au-delà, une oxydation/entartrage se produit.

Résistance à la corrosion :

Le P9 résiste à l'oxydation/sulfuration ; les ailettes CS peuvent nécessiter des revêtements (par exemple, galvanisation, aluminisation) dans des environnements corrosifs.

Applications :

- Échangeurs de chaleur : Chaudières, économiseurs, réchauffeurs d'air.

- Industries de transformation : Raffineries, usines pétrochimiques (pour les flux de gaz/liquides à haute température).

- Production d'électricité : Systèmes de récupération de chaleur fatale.

Spécifications :
