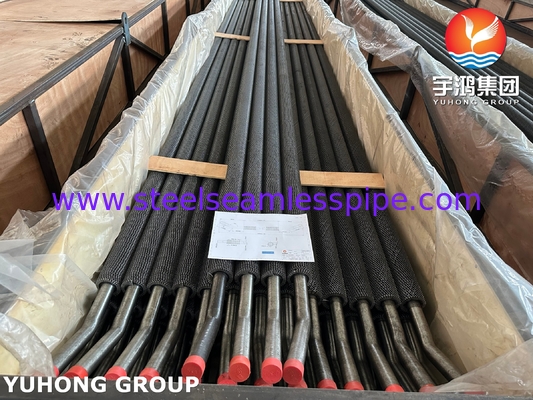

ASTM A213/ ASME SA213 T22 HFW tube à nageoires serrées à deux ports peut être plié pour récupération de chaleur générateur de vapeur

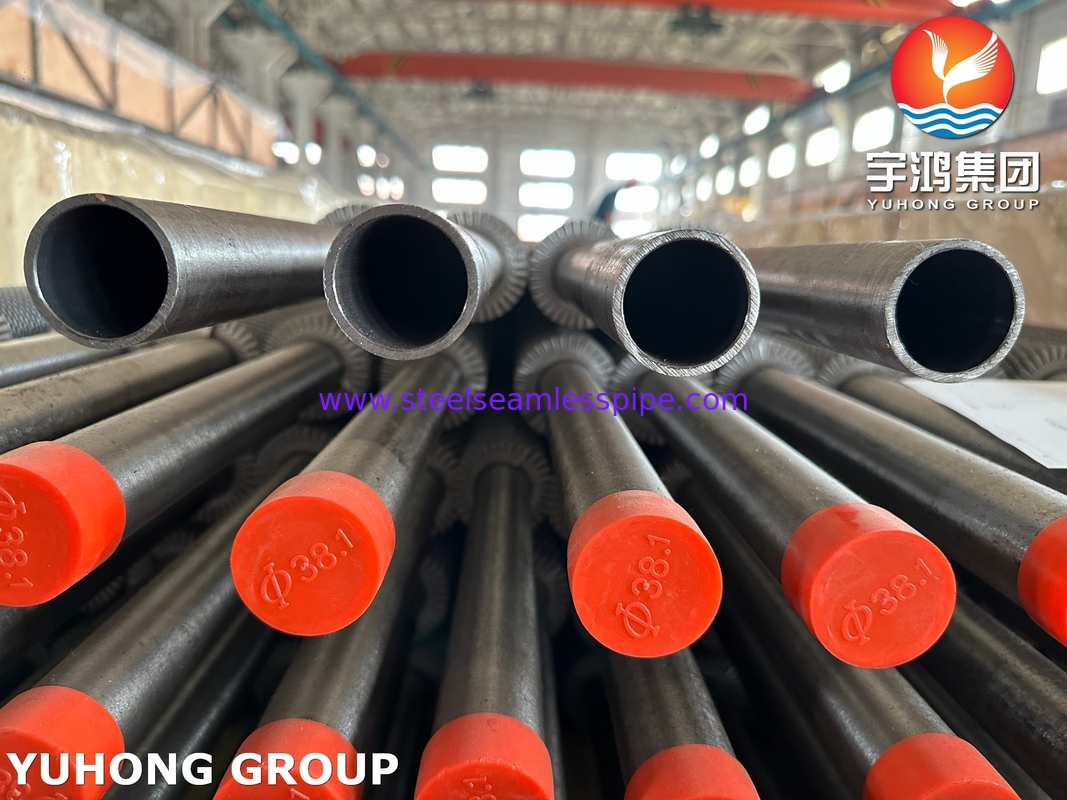

ASTM A213/ ASME SA213 T22 Tube à ailettes dentelées HFW Deux ports peuvent être en forme de U pour Générateur de vapeur à récupération de chaleur

SA213 Il s'agit d'une spécification d'ASTM International couvrant les tubes de chaudière, de surchauffeur et d'échangeur de chaleur en acier ferritique et austénitique sans soudure pour les applications à haute température.

Bonne résistance à l'oxydation et à la corrosion à haute température par rapport à l'acier au carbone. Bonne résistance à l'attaque par l'hydrogène et bonne soudabilité et formabilité. Tubes de surchauffeur et de réchauffeur de chaudière, tubes d'échangeur de chaleur dans les raffineries, les usines pétrochimiques et les centrales électriques, en particulier celles fonctionnant entre 500°C et 600°C (930°F - 1110°F).

TUBE À AILETTES HFW, le matériau en bande est soudé longitudinalement au tube de base par soudage par induction à haute fréquence ou soudage par résistance par contact. Le processus est rapide et économique.

Ailette : Une bande continue de métal (généralement de l'acier au carbone ou de l'acier inoxydable) enroulée en spirale et collée (extrudée, soudée ou encastrée) à la surface extérieure du tube de base. Les ailettes augmentent considérablement la surface d'échange thermique externe.

Dentelé : La bande d'ailette est fendue ou coupée à intervalles réguliers le long de sa hauteur. Au lieu d'une paroi d'ailette continue et solide, il s'agit d'une série de petites languettes ou segments.

Avantages :

Turbulence accrue : Les ailettes dentelées perturbent plus efficacement la couche limite du gaz circulant à travers les ailettes que les ailettes régulières, améliorant considérablement le coefficient de transfert de chaleur.

Réduction de l'encrassement : Les espaces entre les ailettes dentelées rendent plus difficile pour les cendres, la suie ou autres particules de se colmater et de s'accumuler gravement par rapport aux ailettes pleines.

Poids réduit : Légèrement moins de matériau que les ailettes pleines de même hauteur.

Le tube à ailettes dentelées est largement utilisé dans les générateurs de vapeur à récupération de chaleur (HRSG)


La raison fondamentale est qu'il améliore considérablement l'efficacité du transfert de chaleur, la capacité anti-cendres/corrosion et la fiabilité structurelle, correspondant parfaitement aux conditions de travail difficiles des HRSG.

Résoudre les problèmes fondamentaux des HRSG

L'efficacité du transfert de chaleur des gaz de combustion est faible. La structure dentelée détruit la couche limite, induit une turbulence et améliore le coefficient de transfert de chaleur de 30 à 50 %

Les gaz de combustion sont poussiéreux/faciles à accumuler de la poussière. Le bord dentelé vibre et se nettoie automatiquement pour réduire l'accumulation et le blocage des cendres
Démarrage et arrêt fréquents + impact des contraintes thermiques Liaison métallurgique par soudage haute fréquence, résistance à la traction ≥ 200 MPa, résistance à la fissuration par fatigue thermique

Amélioration du transfert de chaleur : amélioration subversive de l'efficacité Générateur de turbulence : Les dentelures ou fissures (dentelées) à la surface des ailettes provoquent la production de vortex périodiques par les gaz de combustion, brisant la couche limite laminaire (la principale source de résistance thermique des gaz de combustion). Le coefficient de transfert de chaleur est supérieur de 30 à 50 % à celui des ailettes lisses, et la surface d'échange thermique est réduite de 20 % pour le même taux d'échange thermique.

Surface de chauffage étendue : La conception dentelée augmente la surface d'échange thermique effective dans un espace limité (15 à 25 % de plus que les ailettes lisses), particulièrement adaptée à la conception compacte des HRSG.

Anti-accumulation de cendres et auto-nettoyage : garantie de fonctionnement à long terme. Lorsque les gaz de combustion traversent le bord dentelé à grande vitesse, cela provoque une micro-vibration de l'ailette, empêchant les cendres lâches d'adhérer

Composition chimique max %

Propriétés mécaniques

Application :

Chaudières de production d'électricité :

Économiseurs : Utilisez les gaz de combustion de la chaudière pour préchauffer l'eau d'alimentation. Les ailettes dentelées empêchent l'encrassement par les cendres, courant dans les processus de combustion du charbon/de la biomasse.

Surchauffeurs et réchauffeurs : Chauffent la vapeur à des températures très élevées (généralement 540-565°C / 1000-1050°F). Le T22 fournit la résistance au fluage nécessaire ; les ailettes dentelées améliorent le transfert de chaleur dans les gaz de combustion à forte teneur en cendres.

Préchauffeurs d'air (Ljungström/Régénératif) : Récupèrent la chaleur des gaz de combustion pour préchauffer l'air de combustion. Les ailettes dentelées excellent dans cet environnement fortement encrassant.

Générateurs de vapeur à récupération de chaleur (HRSG) :

Évaporateurs, économiseurs, surchauffeurs, réchauffeurs : Utilisés dans les centrales électriques à cycle combiné. Le T22 gère la vapeur à haute pression/température. Les ailettes dentelées transfèrent efficacement la chaleur des gaz d'échappement de turbine relativement propres tout en empêchant efficacement le report en amont ou l'encrassement des tuyaux.

Raffineries et usines pétrochimiques :

Chauffages et fours de procédé (chauffages à foyer) : Tubes de section de convection (par exemple, chauffages de brut, chauffages sous vide, chauffages de cokéfaction, chauffages d'alimentation de reformeur). Le T22 résiste à la corrosion par sulfuration à haute température. Les ailettes dentelées améliorent l'efficacité du transfert de chaleur et empêchent l'encrassement par le coke, les fines de catalyseur ou la suie.

Chaudières à récupération de chaleur (WHB) :

Récupèrent la chaleur des flux de procédé (par exemple, gaz de combustion FCC, gaz de combustion de reformeur). Le T22 gère la production de vapeur ; les ailettes dentelées conviennent aux gaz particulaires ou cokéfiants.

Reformeurs d'usine d'hydrogène :

Tubes de section de convection exposés aux gaz de combustion à haute température.

Traitement chimique :

Refroidisseurs/chauffages de gaz de procédé à haute température : Des aciers au chrome-molybdène sont nécessaires lorsque le flux de gaz contient des particules, des condensables ou est sujet à l'encrassement, et lorsque la température est élevée.

Préchauffeurs d'air (régénératifs) :

Les systèmes industriels utilisent la chaleur perdue des fours ou des fours pour préchauffer l'air de combustion, en particulier lorsque les gaz de combustion sont sales.
