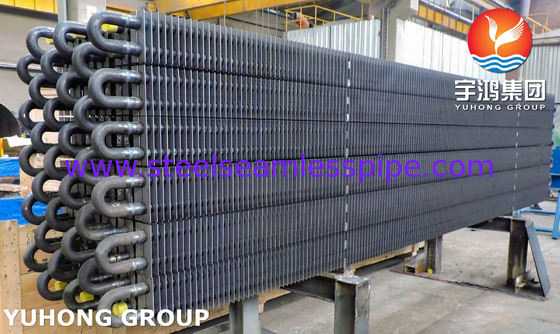

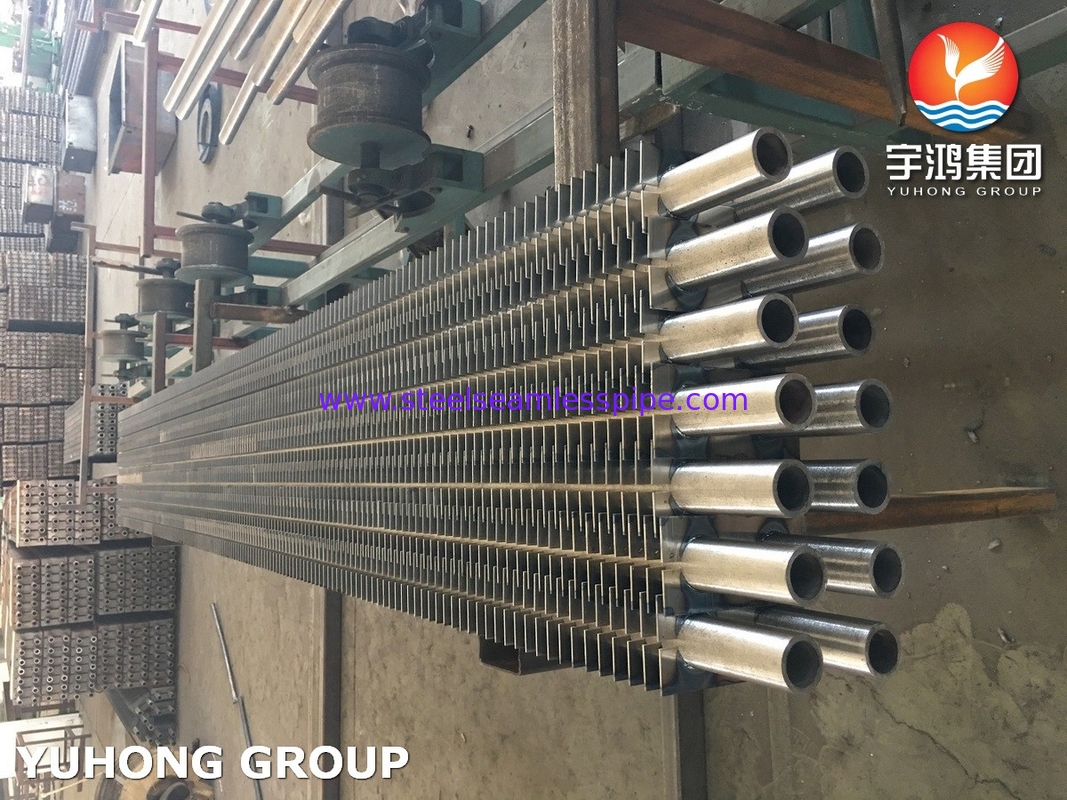

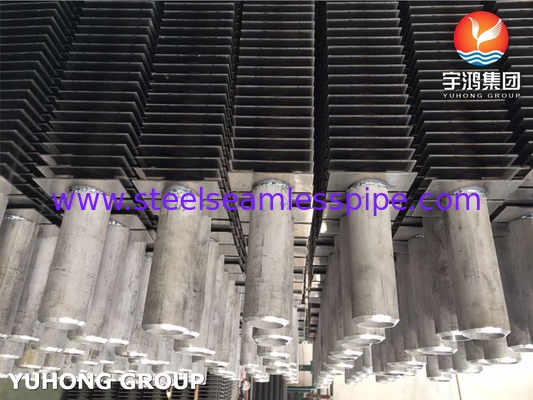

Échangeur de chaleur en acier inoxydable en forme de H tube à aileron A312 TP304L TP316L
Le tube à nageoires en forme de H est un composant spécialisé d'échange thermique conçu pour améliorer l'efficacité thermique dans diverses applications industrielles.Sa configuration unique en forme de nageoire H (semblant à la lettre "H" lorsqu'elle est vue en section transversale) augmente la surface de transfert de chaleur tout en améliorant la stabilité structurelle.
Quelle est la caractéristique du tube à nageoires en forme de H?

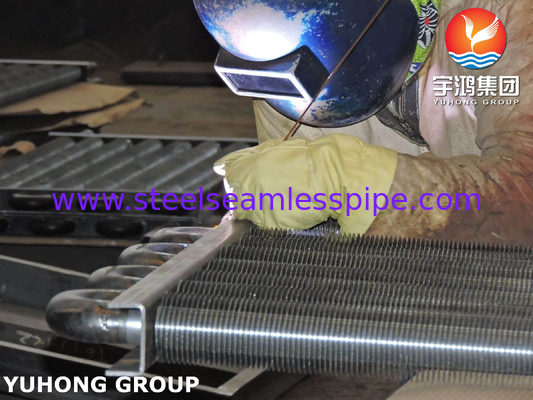

- L'aileron est divisé en deux demi-pièces symétriques. La paroi du tube est pressée vers le bas des deux côtés, et le soudage à la résistance est utilisé pour souder sur la paroi du tuyau avec un certain espace laissé au milieu;
- Deux tubes circulaires peuvent partager un groupe d'ailerons, appelés ailerons en double tube en forme de H, ou un tube unique en forme de H peut être placé au milieu;
- L'échangeur de chaleur composé de tubes à nageoires de type H est disposé à proximité et les faisceaux de tubes sont disposés dans l'ordre;
- Les nageoires sont parallèles et indépendantes les unes des autres, et il n'y a pas d'influence de l'angle d'hélice, de sorte qu'il est facile d'enlever les cendres.
Applications des tubes à nageoires en H
1Systèmes de récupération de chaleur
- Utilisé dans les chaudières, les économisateurs et les préchauffeurs d'air pour récupérer la chaleur des gaz de combustion, améliorant ainsi l'efficacité énergétique des centrales électriques et des procédés industriels.
2. Chaudières de centrales électriques
- Améliore le transfert de chaleur dans les chaudières à charbon, à gaz et à biomasse, réduisant la consommation de carburant et les émissions.
3Industrie chimique et pétrochimique
- Utilisé dans les échangeurs de chaleur, les réformateurs et les réacteurs où les environnements à haute température et corrosifs exigent des surfaces de transfert de chaleur durables.
4. usines sidérurgiques et métallurgiques
- Utilisé dans les récupérateurs et les échangeurs de chaleur pour récupérer la chaleur résiduelle des fours et des gaz d'échappement.
5. Applications maritimes et offshore
- Convient pour les chaudières à gaz d'échappement des navires, où un transfert de chaleur compact et efficace est essentiel.
6. climatisation et réfrigération
- Utilisé occasionnellement dans les ventilateurs à récupération de chaleur à grande échelle et les refroidisseurs industriels.
Les avantages des tubes en forme de H
- Efficacité élevée de transfert de chaleur La forme en H crée des turbulences, améliorant le transfert de chaleur par convection.
- Réduction de l'encrassement et de la déposition de suie ️ La conception minimise l'accumulation de cendres et de particules, courantes dans les applications de gaz de combustion.
- Résistance structurelle: plus rigide que les tubes en spirale ou à nageoires simples, réduisant les vibrations et l'usure.
- La conception compacte permet un échange de chaleur plus élevé dans une empreinte plus petite par rapport aux tubes lisses.
- Résistance à la corrosion souvent fabriqué à partir d'acier inoxydable ou d'alliages résistants à la corrosion pour des environnements difficiles.
Les tubes à nageoires en forme de H sont idéaux pour les environnements à haute température, à forte pollution et à forte corrosion, ce qui en fait un choix privilégié dans la production d'électricité, la récupération de la chaleur usée et les industries lourdes.Leur conception équilibre les performances thermiques, la durabilité et l'efficacité de la maintenance.
Spécification du tube à aileron
| Produit |
Le type |
Nom |
Matériau de tube nu |
Matériau de finition |
|
Échangeur de chaleur
Les autres espèces
Tuyaux
|
Encastrés |
Pour les appareils de type G |
Acier au carbone, cuivre, acier inoxydable, alliage |
D'autres matériaux |
| Extrudé |
Métal unique Métal combiné |
Acier au carbone, cuivre, acier inoxydable, alliage |
Le cuivre, l'aluminium |
|
Tuyaux à nageoires basses
Tuyaux à aileron de type T
|
Acier au carbone, cuivre, acier inoxydable, alliage |
/ |
|
Tubes de bambou
Tubes ondulés
|
Acier au carbone, cuivre, acier inoxydable, alliage |
/ |
| Une blessure |
Le type de tube à aileron L/KL/LL |
Acier au carbone, cuivre, acier inoxydable, alliage |
Le cuivre, l'aluminium |
| Nombre d'éléments |
Tuyaux à nageoires de corde |
L'aluminium, le cuivre, l'acier au carbone, l'acier inoxydable |
L'aluminium, le cuivre, l'acier au carbone, l'acier inoxydable |
| Le type U |
Tubes de type U |
Acier au carbone, cuivre, acier inoxydable |
/ |
| Leur valeur n'excède pas 50% du prix à la vente. |
Le produit doit être présenté sous forme d'une couche d'écoulement. |
Acier au carbone, acier inoxydable, alliage |
Acier au carbone, acier inoxydable, alliage |
| Le type U |
Le type de tube à aileron H/HH |
Acier au carbone, acier inoxydable, alliage |
Acier au carbone, acier inoxydable, alliage |
| Leur valeur n'excède pas 50% du prix à la vente. |
Tubes à nageoires étoffées |
Acier au carbone, acier inoxydable, alliage |
Acier au carbone, acier inoxydable, alliage |
