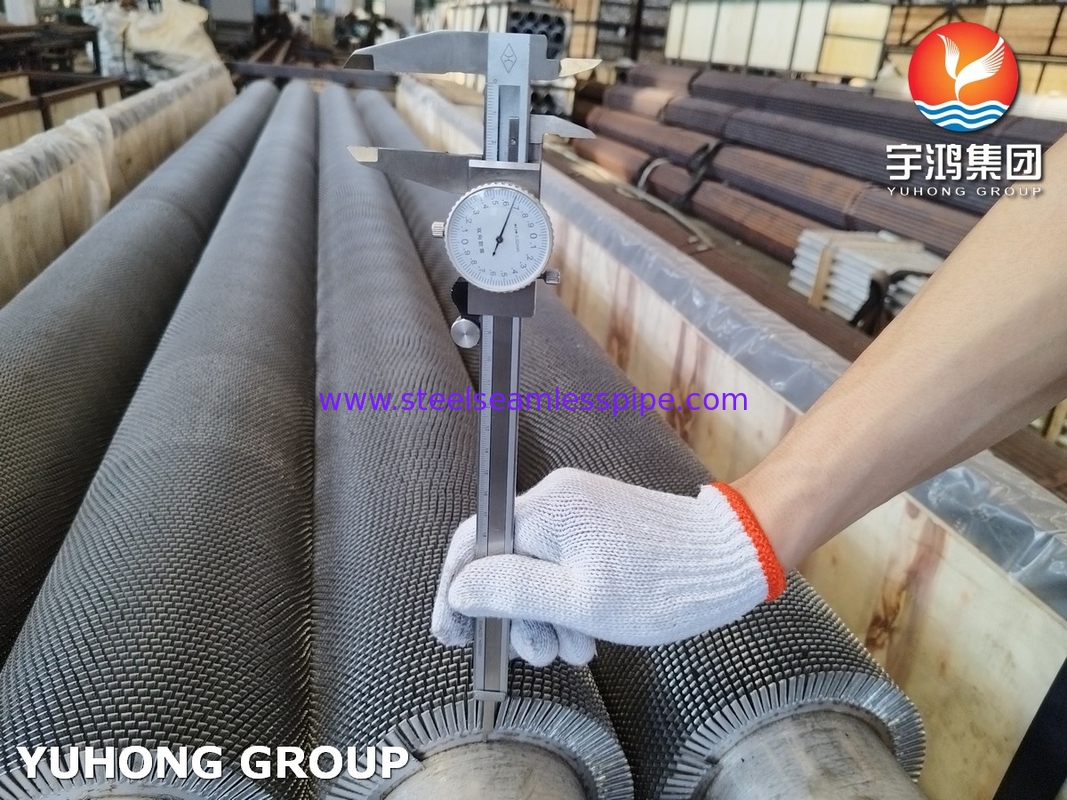

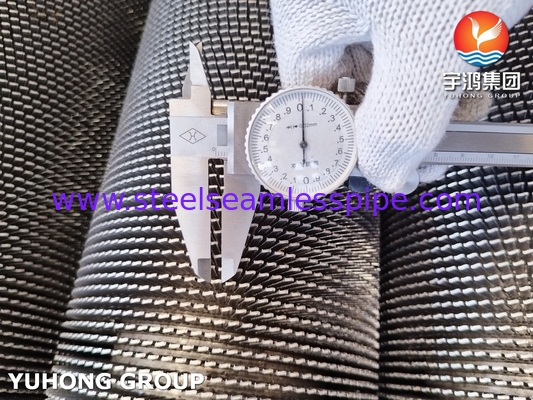

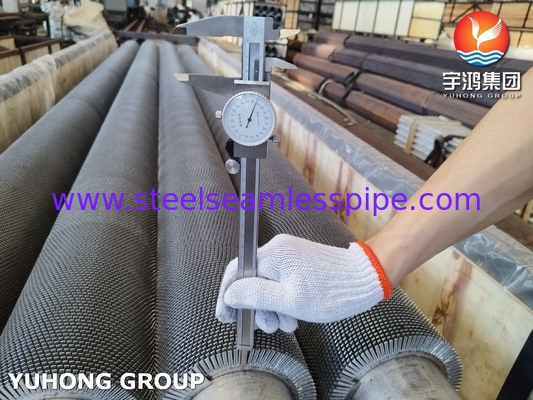

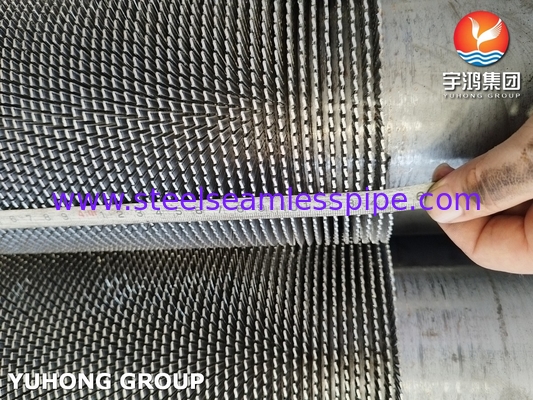

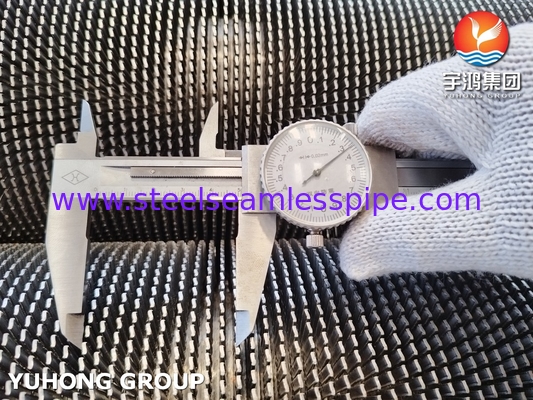

Tubes à nageoires serrées ASTM A312 TP304H pour chaudières et superchauffeurs

Résumé complet du tube à nageoires serrées ASTM A312 TP304H

Spécification du matériau (ASTM A312 TP304H):

ASTM A312: Norme pour les tuyaux d'acier inoxydable austénitiques sans soudure/soudés utilisés dans des environnements à haute température et corrosifs.

TP304H: un grade compris dans A312, indiquant "type 304 à haute teneur en carbone". La composition comprend 18% de Cr, 8% de Ni et 0,04 ∼0,10% de C. Le carbone élevé améliore la résistance à la rampe à haute température,idéal pour les applications supérieures à 525°C.

Caractéristiques de conception (tube à nageoires serrées):

Structure de la nageoire: les nageoires dentelées augmentent la surface et perturbent les couches limites du fluide, augmentant la turbulence et l'efficacité du transfert de chaleur par rapport aux nageoires lisses.

Fabrication: Les ailerons sont généralement soudés, extrudés ou usinés sur le tube de base, avec des serrations formées pendant ou après le raccordement des ailerons.

Applications:

Générale dans les industries nécessitant un échange de chaleur efficace dans des conditions difficiles: production d'énergie (chaudières, superchauffeurs), usines pétrochimiques, raffineries et systèmes CVC.

Convient pour les services à haute température tels que la production de vapeur, les systèmes de gaz d'échappement et les unités de récupération de chaleur.

Les avantages:

Transfert de chaleur amélioré: les serrations améliorent les performances thermiques jusqu'à 30% par rapport aux nageoires simples.

Durabilité: la résistance à la corrosion et la résistance à haute température du TP304H garantissent sa longévité dans des environnements agressifs.

Réduction de l'encrassement: la turbulence des serrations peut atténuer le dépôt de particules.

Considérations à prendre:

Baisse de pression: une augmentation de la turbulence peut augmenter la perte de pression du système, ce qui affecte les coûts de pompage.

Coût: Des coûts de matériaux et de fabrication plus élevés que pour les tubes non serrés ou de qualité inférieure.

Entretien: Il est essentiel de vérifier régulièrement l'intégrité des nageoires, la corrosion et les obstructions.

Installation et compatibilité:

Compatible avec le soudage et les raccords standard. Assurer la compatibilité avec la chimie des fluides (par exemple, risques d'exposition au chlorure pour 304H).

La conception doit tenir compte de l'expansion thermique et des contraintes mécaniques pour éviter le détachement des nageoires.

Conclusion: les tubes à nageoires serrées ASTM A312 TP304H sont optimisés pour un transfert de chaleur à haut rendement dans des environnements exigeants, en équilibrant les gains de performance avec les coûts d'exploitation.La sélection doit donner la priorité à l'environnement, les exigences thermiques et la maintenance du cycle de vie.
