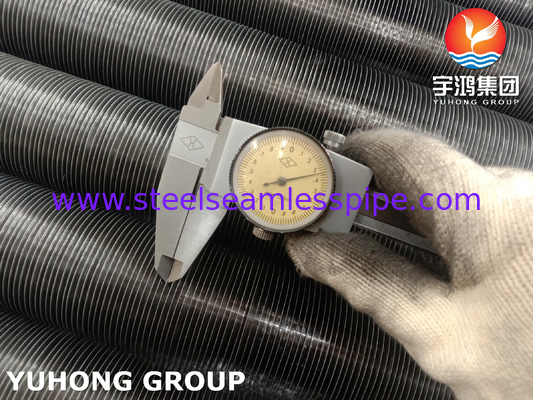

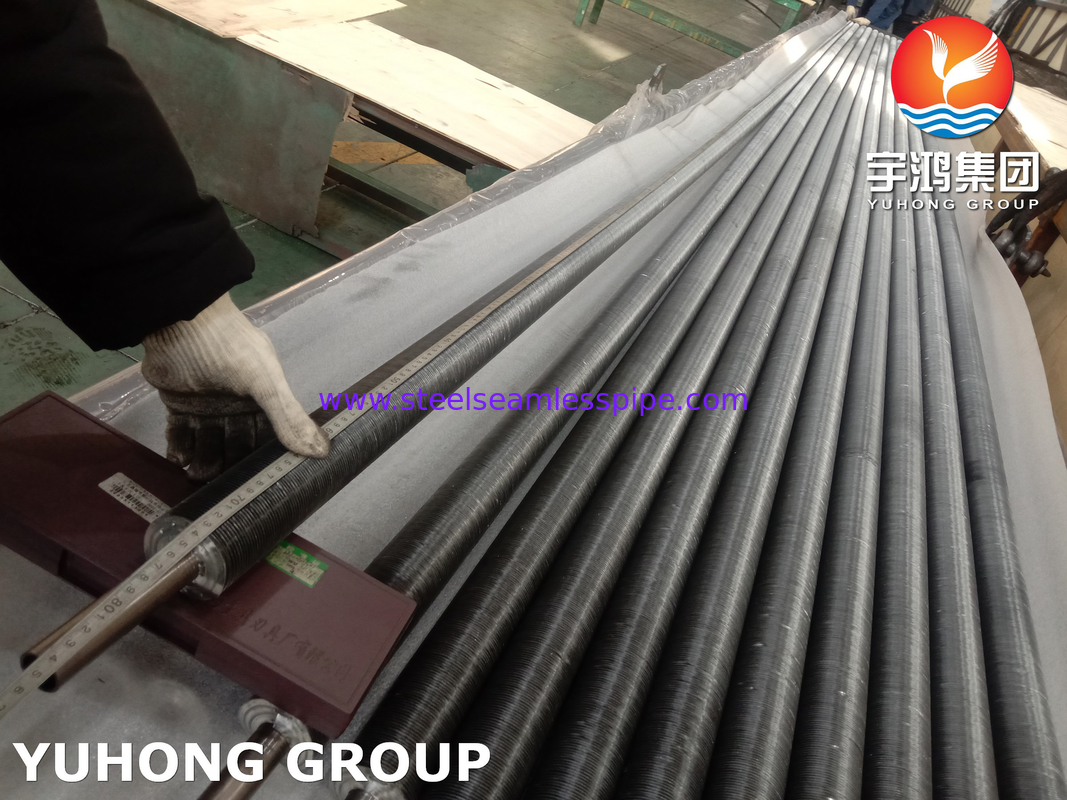

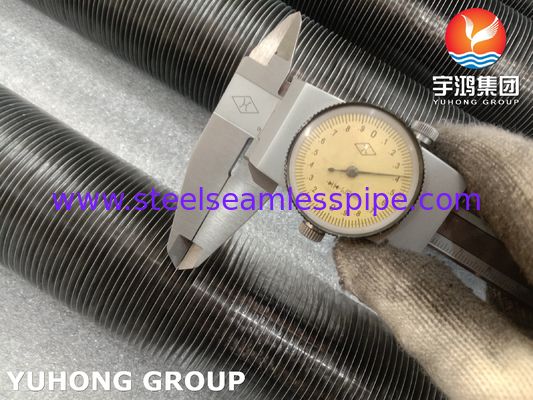

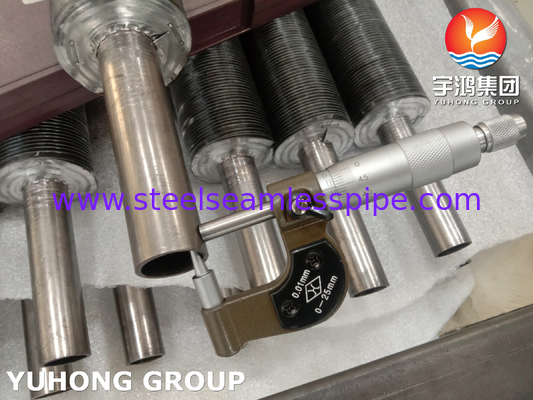

ASME SB163 N04400 Tubes à aileron intégré avec aileron en aluminium pour refroidisseur d'air et réchauffeur à gaz

1Matériau du tube de base: Monel 400 (N.U.N. 04400)

Composition:

• Niel (Ni): 63 ∼ 67%

• Coupe (Cu): 28 à 34%

• Fer (Fe): ≤ 2,0%

• Manganèse (Mn): ≤ 2,0%

• Carbone (C): ≤ 0,3%

• Soufre (S): ≤ 0,024%

Propriétés mécaniques:

• Résistance à la traction: 550-780 MPa
• Résistance au rendement: 240-550 MPa
• L'allongement: 35 à 50% (à une longueur de jauge de 50 mm)
• Dureté: 70 ‰ 90 HRB (Rockwell B)

Limites de température:

• Fonctionnement continu: jusqu'à 600 °C
• Utilisation à basse température: Maintient la ductilité jusqu'à -200°C (-328°F).

Résistance à la corrosion:

• Résistant à la craquage par corrosion par contrainte induite par le chlorure (SCC), aux crevasses et à la corrosion des fissures.
• Compatible avec l'acide sulfurique (concentration < 50%), l'acide chlorhydrique (< 20%), l'acide fluorhydrique et les alcalis.

2Matériau des ailerons: aluminium (Al)

• Haute conductivité thermique: l'aluminium a une efficacité de transfert de chaleur supérieure qui améliore le taux d'échange de chaleur global.
• Léger: réduit le poids total de l'ensemble tout en maintenant l'intégrité structurelle.
• Coût-efficacité: offre un équilibre entre performance et abordabilité par rapport aux alliages exotiques.
• Résistance à la corrosion: forme naturellement une couche d'oxyde protectrice, adaptée aux environnements modérés (en combinaison avec le Monel 400, il étend son applicabilité à des conditions plus difficiles).

3. Caractéristiques de conception

• Technologie des ailerons intégrés: les ailerons en aluminium sont étroitement liés au tube de base Monel 400 par expansion mécanique ou hydraulique, assurant un contact thermique et une durabilité optimaux.
• Personnalisation: Disponible dans différentes densités de nageoires, hauteurs et longueurs de tubes pour répondre aux exigences spécifiques de transfert de chaleur.
• Flexibilité d'application: Convient pour les échangeurs de chaleur, les condensateurs, les chaudières et les systèmes de refroidissement dans des industries telles que la pétrochimie, la production d'électricité et le génie maritime.

4. Application

• Systèmes marins et offshore
• Échangeurs de chaleur des usines de dessalement
• Réfrigérateurs à acide sulfurique (H2SO4)
• Réchauffeuses à gaz acide (H2S)
• Condensateurs de vapeur dans les centrales géothermiques
• Récupération de la chaleur des gaz de combustion
• Évaporateurs d'ammoniac (NH3)
• Ventilateurs de récupération de chaleur (VRC)

5. Avantages

Durabilité: le Monel 400 résiste à la crevassement, à la corrosion des fissures et à la fissuration par corrosion sous contrainte.

Efficacité: les ailerons en aluminium maximisent la surface pour une dissipation rapide de la chaleur.

Adaptabilité: fonctionne de manière fiable à des températures extrêmes et dans des milieux corrosifs.
