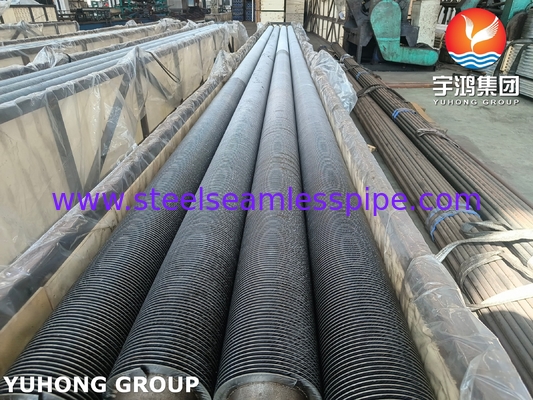

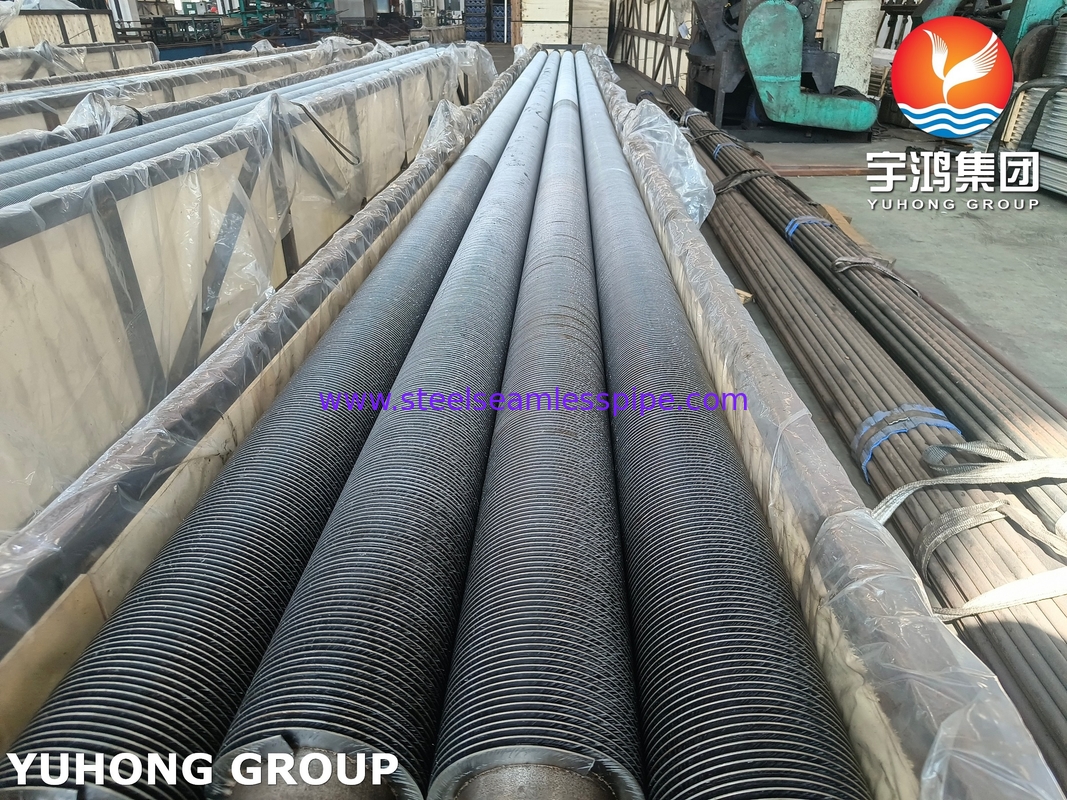

ASTM A335 P22 Tubes à nageoires solides pour chauffeurs et économiseurs de raffineries

1. L'acier ASTM A335 de la catégorie P22 est un acier allié au chrome et au molybdène aux spécifications suivantes:

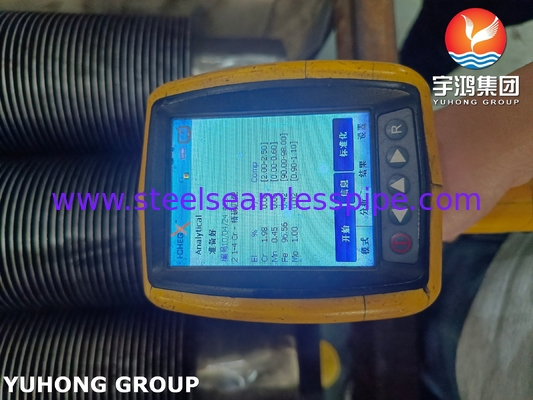

• Composition chimique

• Propriétés mécaniques:

• Résistance à la traction: ≥ 415 MPa (60,200 psi)

  Résistance au rendement: ≥ 205 MPa (29,700 psi)

  Dureté: ≤ 163 HBW (Brinell)

  L'allongement: ≥ 30% (en 50 mm)

• Traitement thermique

Il est normalisé à 900°975°C (1652°1787°F) et tempéré à 675°760°C (1247°1400°F).

2. Normes de fabrication et tests

Conformité:

ASTM A335 (matériau)

Les sections I et VIII de l'ASME BPVC (conception sous pression)

TEMA (Association des fabricants d'échangeurs thermiques) pour les groupes de tubes à nageoires.

Tests effectués

Test hydrostatique: 1,5 fois la pression de conception pendant plus de 10 secondes.

Les essais non destructifs (NDT):

Tests ultrasoniques (UT) pour l'intégrité du tube de base.

Épreuves de pénétration des colorants (PT) pour les joints de soudure.

3. Configurations spécifiques à l'application

Les chaudières des centrales électriques:

Superchauffeurs: nageoires optimisées pour les gaz de combustion à 400 à 600 °C et résistantes à l'érosion des cendres.

Économiseurs: conceptions à faible densité de nageoires (35 FPI) pour minimiser l'encrassement.

Appareils de chauffage pour raffineries:

Des extrémités de nageoires en acier inoxydable pour une résistance à la sulfidation dans des environnements riches en H2S.

Unités de récupération de la chaleur usée:

Distance entre les nageoires personnalisée pour le traitement des gaz d'échappement chargés de particules (par exemple, fours à ciment).

4. Avantages par rapport aux nageoires dentelées/encrées

• Durabilité: Aucun risque de desserrage des nageoires ou d'enracinement des débris (critique dans les environnements de cendres et de boues).
• Résistance à la fatigue thermique: la construction monolithique gère les fluctuations de température rapides.
• Facile à nettoyer: les surfaces lisses des nageoires réduisent les impuretés dans les gaz sales.
