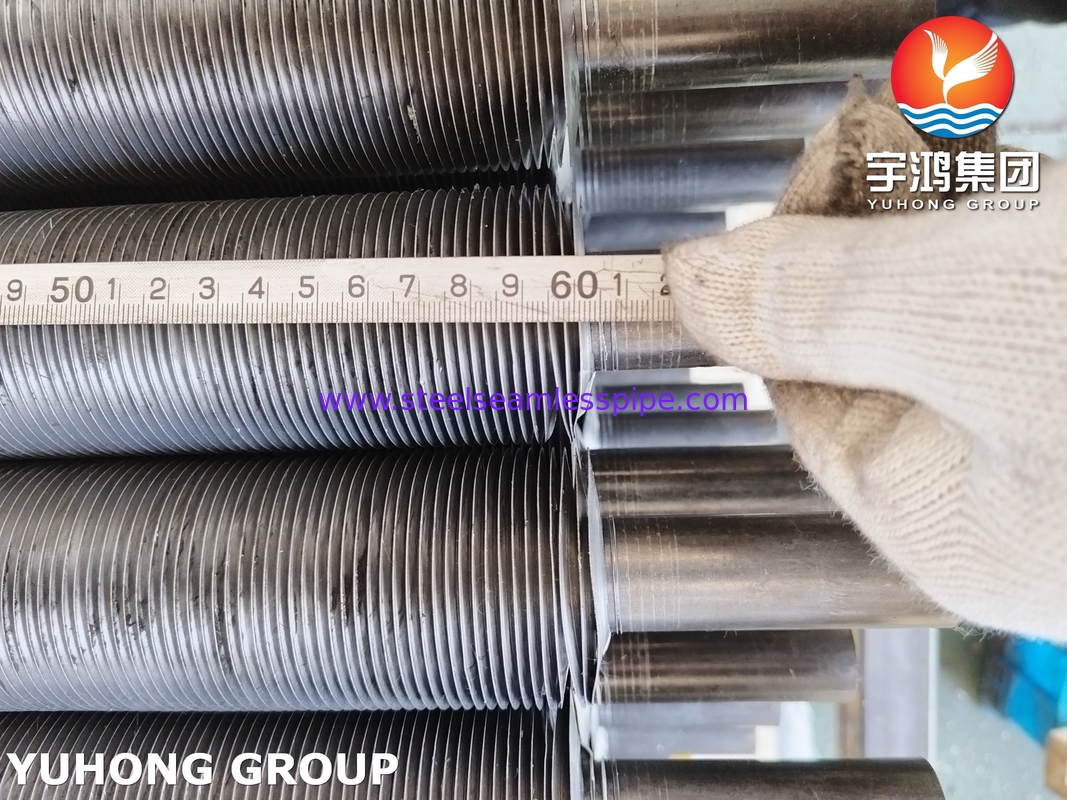

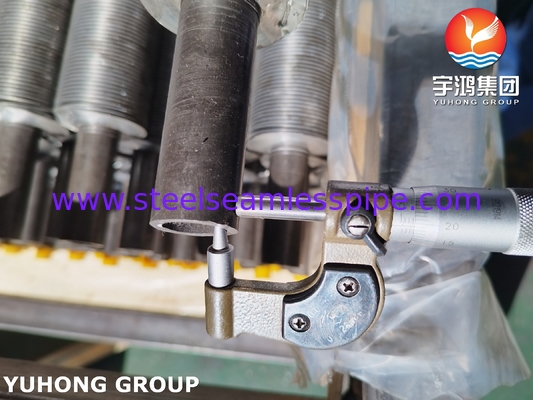

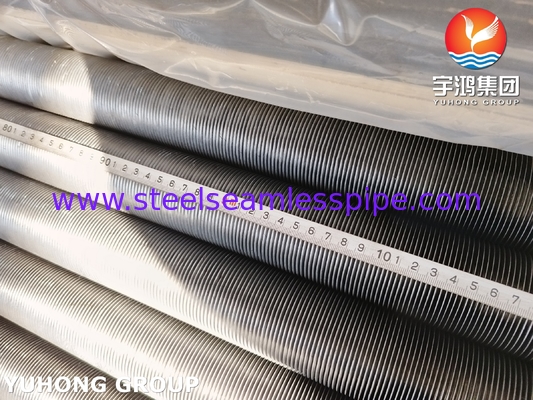

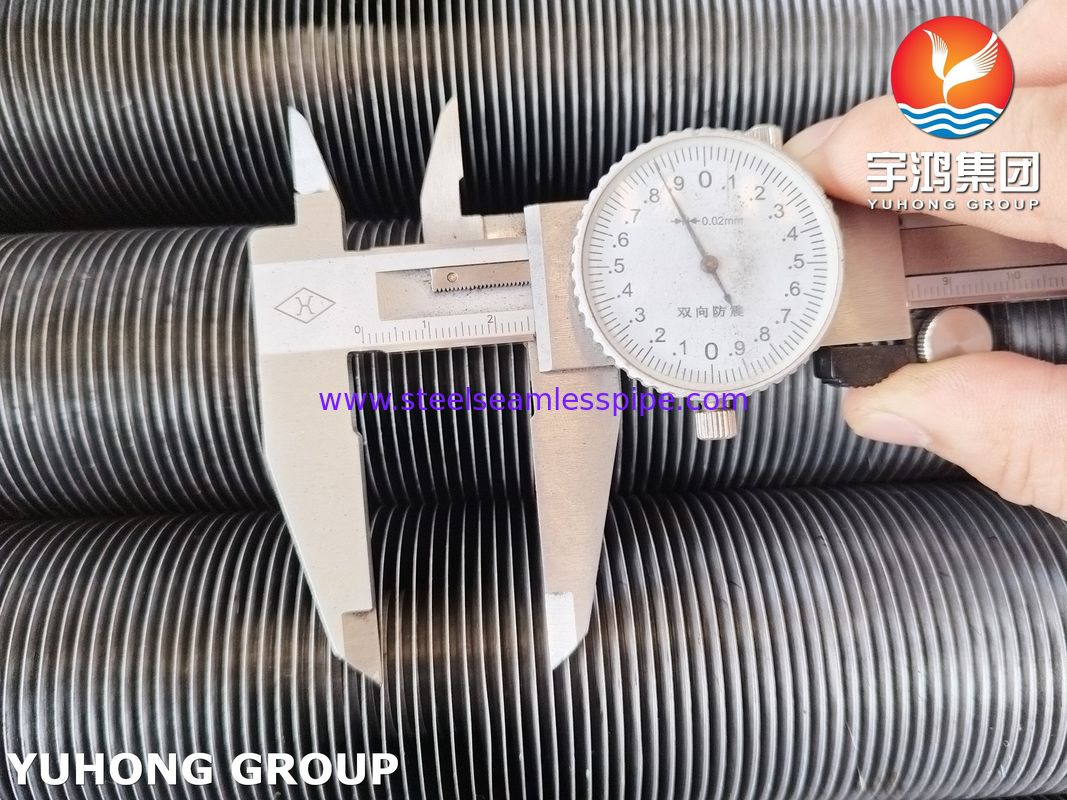

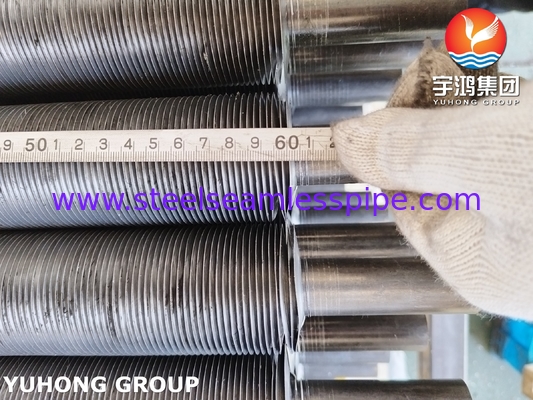

ASTM A213 T5 Tubes à nageoires intégrées de type G
ASTM A213 T5 tubes à nageoires de type G embarqués est une solution professionnelle pour les systèmes de récupération de chaleur et de chaudière de gaz de combustion à haute température.
La conception de ses nageoires intégrées est très efficace dans les environnements de cendres.et paramètres de température et de pression, et la technologie de soudage à haute fréquence est préférée pour assurer la résistance de la liaison.
Pour des exigences de corrosion extrême ou de température plus élevée, il est recommandé de mettre à niveau le matériau (comme T9/T91) ou la protection par revêtement.L'entretien régulier et la surveillance intelligente peuvent prolonger considérablement la durée de vie du faisceau de tubes et améliorer l'efficacité énergétique du système.
T5 Composition chimique du tube sans soudure:
| Composants chimiques (%) |
| Grade |
C |
Nom de l'entreprise |
P |
S |
Je sais. |
Cr |
Je vous en prie. |
V |
Nb |
N |
Je vous en prie. |
autres |
| Le T5 |
0.15 |
0.30 à 0.60 |
≤ 0025 |
≤ 0025 |
0.5 |
4.0 à 6.0 |
0.45 à 0.65 |
|
|
|
|
|
| T5b |
0.15 |
0.30 à 0.60 |
≤ 0025 |
≤ 0025 |
1.0-2.0 |
4.0 à 6.0 |
0.45 à 0.65 |
|
|
|
|
|
T5 Exigences relatives au traitement thermique des tubes sans soudure
| Grade |
Numéro de la NNU |
Type de traitement thermique |
Température d'austénitisation/dissolution, min ou plage °F [°C] |
Température de recuit ou de trempage sous-critique, min ou gamme °F [°C] |
| Le T5 |
Le montant de l'aide est fixé au montant de l'aide. |
normaliser et tempérer par recuit complet ou isotherme |
- Je ne sais pas. |
1250 [675] |
| T5b |
Résultats de l'enquête |
normaliser et tempérer par recuit complet ou isotherme |
- Je ne sais pas. |
1250 [675] |
T5 Tubes Exigences de traction et dureté:
| Propriétés mécaniques |
| Grade |
Durabilité |
Résultats |
L'allongement |
Dureté |
| Résistance (Mpa) |
Résistance (Mpa) |
(en %) |
|
| Le T5 |
≥ 415 |
Nombre d'étoiles |
≥ 30 |
≤ 89 HRB |
Résumé
Tubes à nageoires soudés à haute fréquence HFWsont des composants d'échangeurs de chaleur constitués d'un tube de base avec des ailerons soudés à l'extérieur.Cette conception maximise la surface pour un transfert de chaleur efficace dans des applications telles que les chaudières, refroidisseurs d'air et économiseurs.
-
-
Matériau du tube:
Le tube principal est généralement constitué de matériaux tels que l'acier au carbone, l'acier inoxydable ou d'autres alliages, selon les exigences spécifiques de l'application.
Des nageoires:
Les nageoires sont en spirale et dentelées, ce qui signifie qu'elles sont enroulées en hélice autour de la surface externe du tube principal, formant un motif en spirale continue.Les serrations ajoutent de la turbulence au flux d'air ou de gaz, améliorant le transfert de chaleur.
Processus de soudage:
Les ailerons sont soudés à la surface extérieure du tube principal, ce qui assure une liaison solide et durable entre le tube et les ailerons, ce qui permet un transfert de chaleur efficace.
Configuration hélicoïdale:
La configuration hélicoïdale des nageoires offre une plus grande surface pour l'échange de chaleur par rapport aux nageoires droites.
Conception dentelée:
Les bords dentelés des nageoires créent des turbulences dans le fluide ou le gaz qui les traverse.Cette turbulence perturbe la couche limite et favorise un meilleur transfert de chaleur entre la surface du tube et le fluide ou le gaz.
Efficacité du transfert de chaleur:
La combinaison d'ailerons hélicoïdaux et de bords dentelés améliore l'efficacité du transfert de chaleur en empêchant la formation d'une couche limite stagnante sur la surface des ailerons.Cette conception est particulièrement efficace dans les applications où un échange thermique à haut rendement est nécessaire.
Détails du tube de base
15.88 mm à 219 mm épaisseur des tubes Plage: 1.651 mm à 16 mm Matériau des tubes: tubes sans soudure en acier au carbone, acier inoxydable, acier allié au carbone, acier corten, acier inoxydable duplex,Acier inoxydable super duplex S32750L'épaisseur des nageoires est comprise entre 0,8 mm et 4,0 mm. La hauteur des nageoires est comprise entre 0,25 mm et 6,35 mm.1.5 ̊ (38 mm) Densité des ailerons: Min 43 ailerons par mètre à max 287 ailerons par mètre Matériau: acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex et alliage incoloy.
Il adopte la technologie spirale de soudage à haute fréquence, la technologie brevetée nationale avec les sources d'alimentation à haute fréquence comme source de chaleur pour chauffer la bande d'acier, le tuyau d'acier en même temps,Je le fais souder ensemble comme un tout.Cette technologie présente des caractéristiques telles qu'une efficacité thermique élevée, une grande zone de dissipation thermique, une longue durée de vie, une température adaptée à la plage, une pression élevée, etc.
Les avantages du tube à nageoires spirales de soudage à haute fréquence
1L'installation simple et économique La longueur maximale du tube à nageoires en spirale de soudage à haute fréquence peut atteindre 6 mètres, ce qui réduit les points de jonction, rendant l'installation plus économique.efficaces, et réduit également la probabilité de fuite des joints.
2. Facilité d'entretien Après l'installation, il n'est plus nécessaire d'entretenir le tube à nageoires en spirale soudé à haute fréquence.
3. Haute efficacité La zone de dissipation de chaleur du tube à nageoires spirales de soudage à haute fréquence est plus de 8 fois celle du tube léger. L'intérieur est lisse, de sorte que la résistance de débit interne est faible.
4. Longue durée de vie Les nageoires et les tuyaux à haute résistance mécanique, de sorte que la résistance à la traction est supérieure à 200 mpa.Matériau de nageoires soudables: acier au carbone, acier inoxydable, acier allié, acier résistant à la corrosion.
Applications
Appareils de chauffage à gaz:
Superchauffeur, réchauffeur et économiseur, résistant à 540°C/15 MPa de vapeur.
Système de récupération de chaleur des gaz de combustion (par exemple, préchauffage à l'air).
Unité pétrochimique:
Tubes à nageoires de chaudière à chaleur résiduelle (CO Boiler) d'unité de craquage catalytique (FCCU).
Section de convection du four de chauffage d'alimentation du réacteur d'hydrogénation (chauffage à combustion).
Système de four industriel:
Tubes radiantes du four de traitement thermique, échangeur de chaleur de gaz de combustion du four de recuit.
