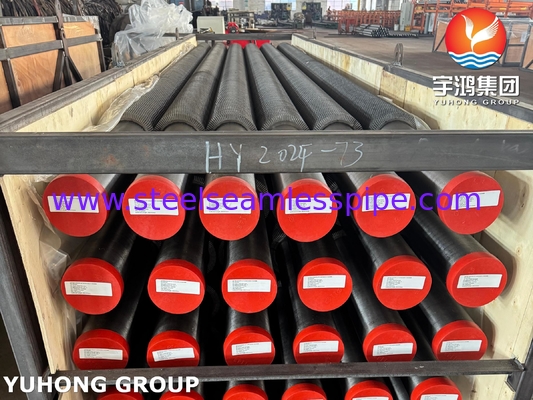

Tubes à nageoires serrées hélicoïdales soudés, tubes à nageoires HFW pour échangeur de chaleur
Résumé
Tubes à nageoires soudés à haute fréquence HFWsont des composants d'échangeurs de chaleur constitués d'un tube de base avec des ailerons soudés à l'extérieur.Cette conception maximise la surface pour un transfert de chaleur efficace dans des applications telles que les chaudières, refroidisseurs d'air et économiseurs.
-
-
Matériau du tube:
Le tube principal est généralement constitué de matériaux tels que l'acier au carbone, l'acier inoxydable ou d'autres alliages, selon les exigences spécifiques de l'application.
Des nageoires:

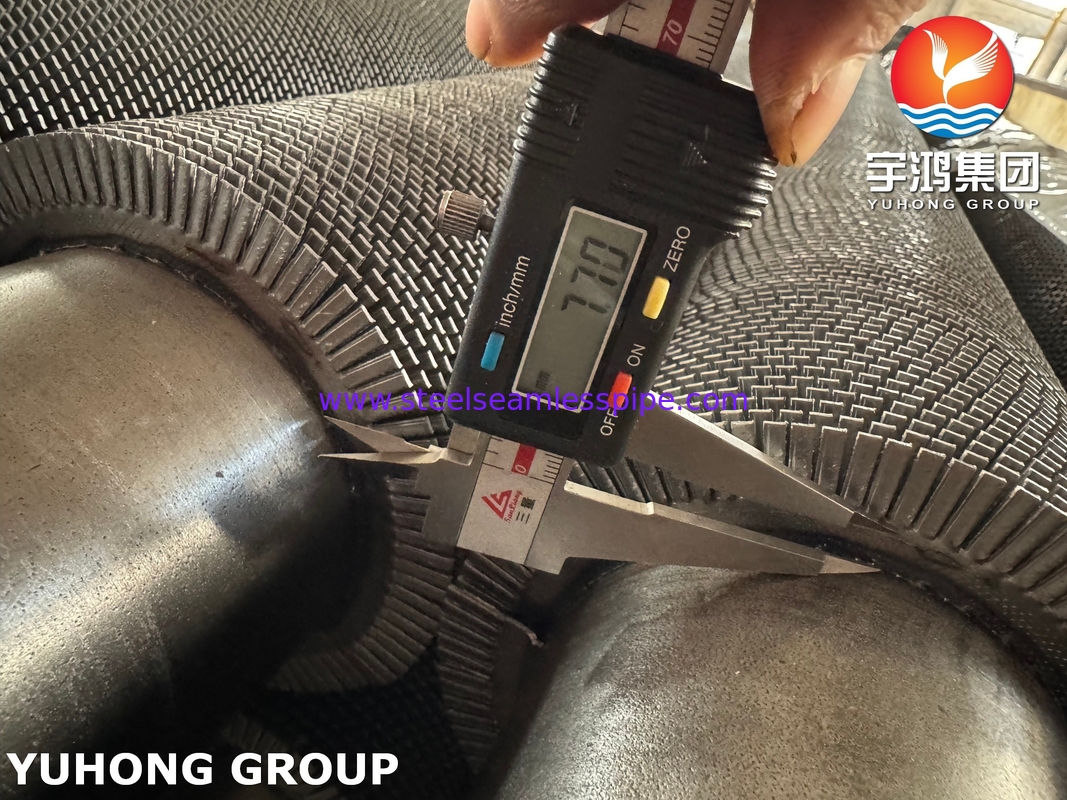

Les nageoires sont en spirale et dentelées, ce qui signifie qu'elles sont enroulées en hélice autour de la surface externe du tube principal, formant un motif en spirale continue.Les serrations ajoutent de la turbulence au flux d'air ou de gaz, améliorant le transfert de chaleur.
Processus de soudage:
Les ailerons sont soudés à la surface extérieure du tube principal, ce qui assure une liaison solide et durable entre le tube et les ailerons, ce qui permet un transfert de chaleur efficace.
Configuration hélicoïdale:
La configuration hélicoïdale des nageoires offre une plus grande surface pour l'échange de chaleur par rapport aux nageoires droites.
Conception dentelée:
Les bords dentelés des nageoires créent des turbulences dans le fluide ou le gaz qui les traverse.Cette turbulence perturbe la couche limite et favorise un meilleur transfert de chaleur entre la surface du tube et le fluide ou le gaz.
Efficacité du transfert de chaleur:
La combinaison d'ailerons hélicoïdaux et de bords dentelés améliore l'efficacité du transfert de chaleur en empêchant la formation d'une couche limite stagnante sur la surface des ailerons.Cette conception est particulièrement efficace dans les applications où un échange thermique à haut rendement est nécessaire.
-
Cas d' utilisation:
-
Échangeurs de chaleur refroidis à l'air (ACHE).
-
Chauffe-eau, chaudières et condensateurs.
-
Environnements corrosifs (par exemple, plates-formes offshore, usines chimiques) lorsqu'ils sont associés à de l'acier inoxydable ou à des matériaux duplex.
-
Les avantages
-
Efficacité:Transfert de chaleur amélioré en raison de la grande surface.
-
Durée de vie:Les joints de soudure résistent aux cycles thermiques et aux contraintes mécaniques.
-
Résistance à la corrosion:Matériaux optionnels (par exemple, SS 316L, super duplex) pour les conditions difficiles.
-
Personnalisation:Géométrie des nageoires adaptée (tendance, forme) pour des performances thermiques spécifiques.
Détails du tube de base

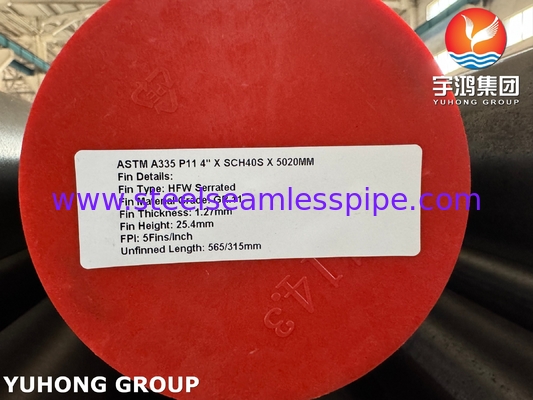

15.88 mm à 219 mm épaisseur des tubes Plage: 1.651 mm à 16 mm Matériau des tubes: tubes sans soudure en acier au carbone, acier inoxydable, acier allié au carbone, acier corten, acier inoxydable duplex,Acier inoxydable super duplex S32750L'épaisseur des nageoires est comprise entre 0,8 mm et 4,0 mm. La hauteur des nageoires est comprise entre 0,25 mm et 6,35 mm.1.5 ̊ (38 mm) Densité des ailerons: Min 43 ailerons par mètre à max 287 ailerons par mètre Matériau: acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex et alliage incoloy.
Il adopte la technologie spirale de soudage à haute fréquence, la technologie brevetée nationale avec les sources d'alimentation à haute fréquence comme source de chaleur pour chauffer la bande d'acier, le tuyau d'acier en même temps,Je le fais souder ensemble comme un tout.Cette technologie présente des caractéristiques telles qu'une efficacité thermique élevée, une grande zone de dissipation thermique, une longue durée de vie, une température adaptée à la plage, une pression élevée, etc.
Les avantages du tube à nageoires spirales de soudage à haute fréquence
1L'installation simple et économique La longueur maximale du tube à nageoires en spirale de soudage à haute fréquence peut atteindre 6 mètres, ce qui réduit les points de jonction, rendant l'installation plus économique.efficaces, et réduit également la probabilité de fuite des joints.
2. Facilité d'entretien Après l'installation, il n'est plus nécessaire d'entretenir le tube à nageoires en spirale soudé à haute fréquence.
3. Haute efficacité La zone de dissipation de chaleur du tube à nageoires spirales de soudage à haute fréquence est plus de 8 fois celle du tube léger. L'intérieur est lisse, de sorte que la résistance de débit interne est faible.
4. Longue durée de vie Les nageoires et les tuyaux à haute résistance mécanique, de sorte que la résistance à la traction est supérieure à 200 mpa.Matériau de nageoires soudables: acier au carbone, acier inoxydable, acier allié, acier résistant à la corrosion.
Applications
- Chauffage et climatisation
- Les centrales électriques
- Générateurs de vapeur à récupération de chaleur
- Industrie pétrochimique
- Applications maritimes
- Applications de réfrigération
- Économiseurs
- Refroidisseurs à huile et à gaz
- Plomberie et climatisation
- Condensateurs et évaporateurs
- Échange thermique de la coque et du tube
