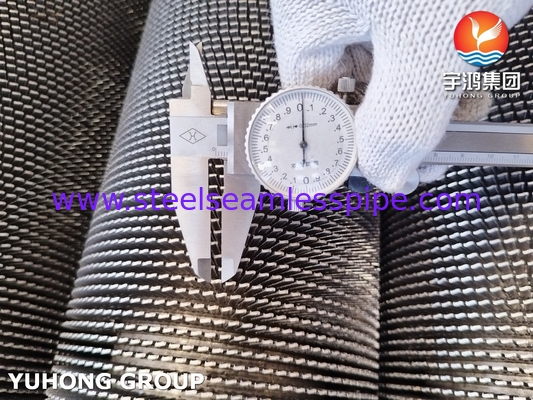

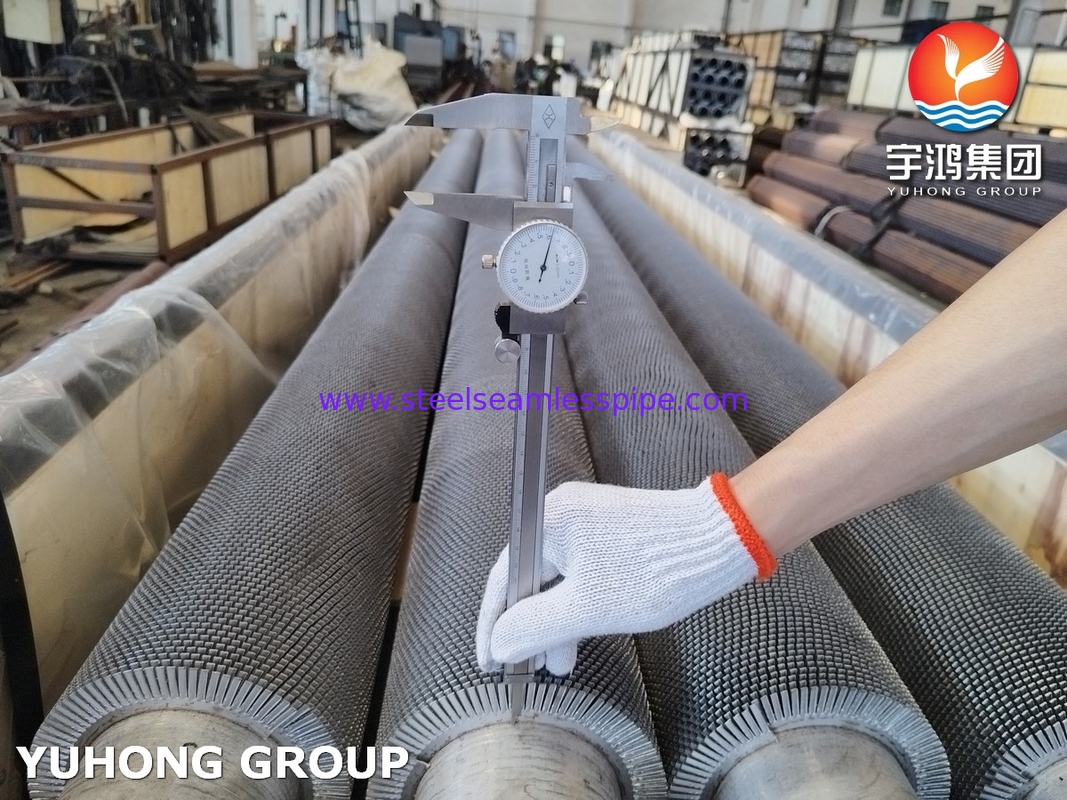

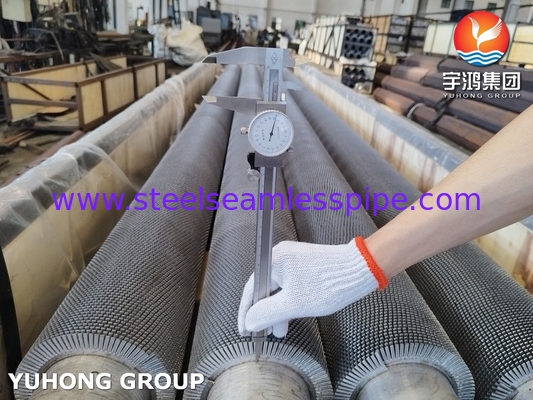

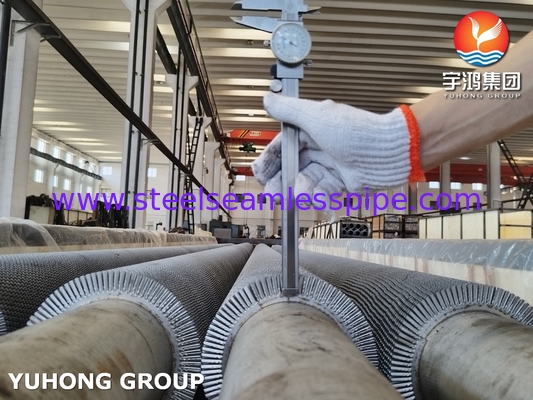

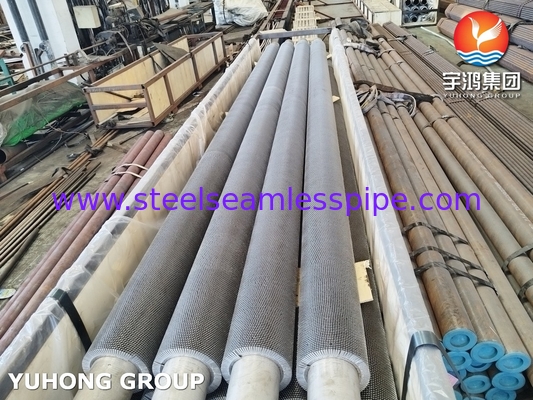

TP304H Tubes à nageoires serrées en acier inoxydable HFW (soudage à haute fréquence)
Résumé
Tubes à nageoires dentelées en acier inoxydable TP304Hest un type de tube échangeur de chaleur qui combine les propriétés deTP304H en acier inoxydableavecà nageoires denteléesPour des performances de transfert de chaleur supérieures, en particulier dans les environnements à haute température.
Ailettes dentelées:
- Les nageoires dentelées d'un tube en acier inoxydable TP304H sont conçues pour augmenter la surface disponible pour le transfert de chaleur.La conception dentée (ou dent de scie) améliore l'efficacité de l'échange thermique en créant des turbulences dans le fluide circulant autour du tube, ce qui perturbe la couche thermique limite et augmente le contact entre le fluide et la surface du tube.
- Cette conception améliore le taux de transfert de chaleur global, en particulier dans les systèmes où le fluide environnant est à une température beaucoup plus basse que le fluide à l'intérieur du tube.
- Génération de turbulences: Les serrations (mode en zigzag) provoquent un tourbillon de fluide autour des nageoires, ce qui perturbe le flux laminaire et favorise le flux turbulent, améliorant le transfert de chaleur par convection.
Tubes de base:
- Le tube de base est en acier inoxydable TP304H, ce qui garantit que le tube lui-même peut supporter des conditions de haute pression et de haute température sans dégradation.Le tube peut être lisse ou à nageoires internes,Il transporte le fluide nécessaire au transfert de chaleur, généralement dans un échangeur de chaleur ou un système de chaudière.
Avantages des tubes à nageoires serrées en HFW:
La conception des nageoires dentelées crée une turbulence, ce qui améliore le processus de transfert de chaleur en augmentant le mélange du fluide et en perturbant la couche limite thermique.
Le soudage à haute fréquence est une méthode rapide et efficace de fixation des ailerons au tube de base, réduisant les coûts de fabrication par rapport à d'autres méthodes telles que le brasage ou le collage mécanique.
Ces tubes, en particulier lorsqu'ils sont fabriqués en acier inoxydable, offrent une excellente résistance à la corrosion, ce qui les rend adaptés à des environnements difficiles tels que les usines chimiques ou les applications maritimes.
Les tubes à nageoires serrées offrent un taux de transfert de chaleur élevé dans une conception compacte, ce qui est particulièrement utile dans les systèmes à espace limité.
Les tubes à nageoires dentelées HFW peuvent être personnalisés pour répondre à des exigences thermiques et mécaniques spécifiques, y compris le diamètre du tube, la hauteur de la nageoire, l'emplacement de la nageoire et le choix du matériau.
Différence entre le tube à nageoires serrées et le tube à nageoires HFW
Le tube à nageoires spirales dentelées est un type de surface prolongée irrégulière développée sur la base du tube à nageoires spirales.Son procédé de fabrication est similaire à celui des tubes à nageoires spirales soudés à haute fréquence, mais la différence réside dans le fait qu'avant d'enrouler le tube à nageoires dentelées, la bande doit être coupée localement avec des espaces.L'ouverture de la dent sur les ailerons en spirale soudés à haute fréquence simplifie non seulement le processus d'enroulement (réduit considérablement la déformation), mais présente également des avantages tels qu'une liaison étroite, une résistance élevée, une résistance thermique aux chocs et aux vibrations mécaniques, de bonnes performances d'expansion thermique, une faible perte de débit, une forte résistance à la corrosion,et une surface de diffusion importanteIl n'est pas facile de se déformer dans des conditions de travail froides et chaudes à long terme et a une longue durée de vie.
Composition chimique du SS304H
| C, en % |
Si, en % |
Mn, en % |
P, % |
S, en % |
Cr, % |
Ni, % |
| 0.04 à 0.10 |
1.00 au maximum |
2.00 au maximum |
0.045 au maximum |
0.030 maximum |
18.0 à 20.0 |
8.0 à 11.0 |
Propriétés mécaniquesde SS304H
| Résistance à la traction, MPa |
Résistance au rendement, MPa |
L'allongement, en % |
Dureté, HB |
| 515 min |
205 minutes |
35 minutes |
192 au maximum |
Applications des tubes à nageoires serrées en HFW:
