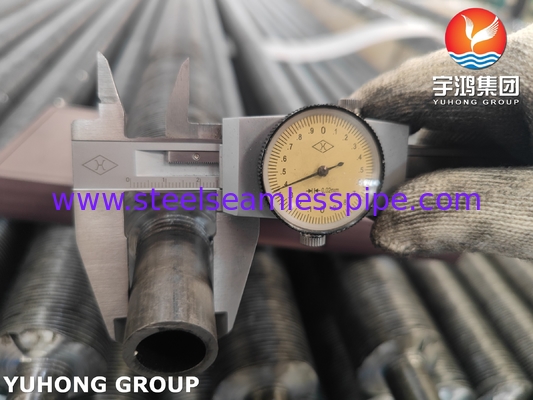

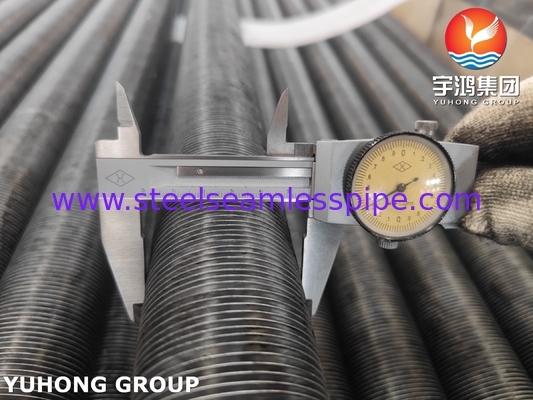

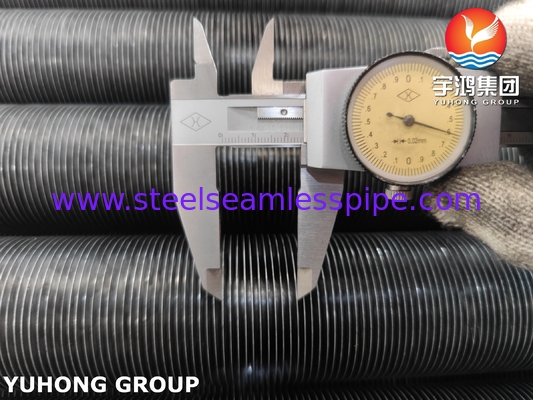

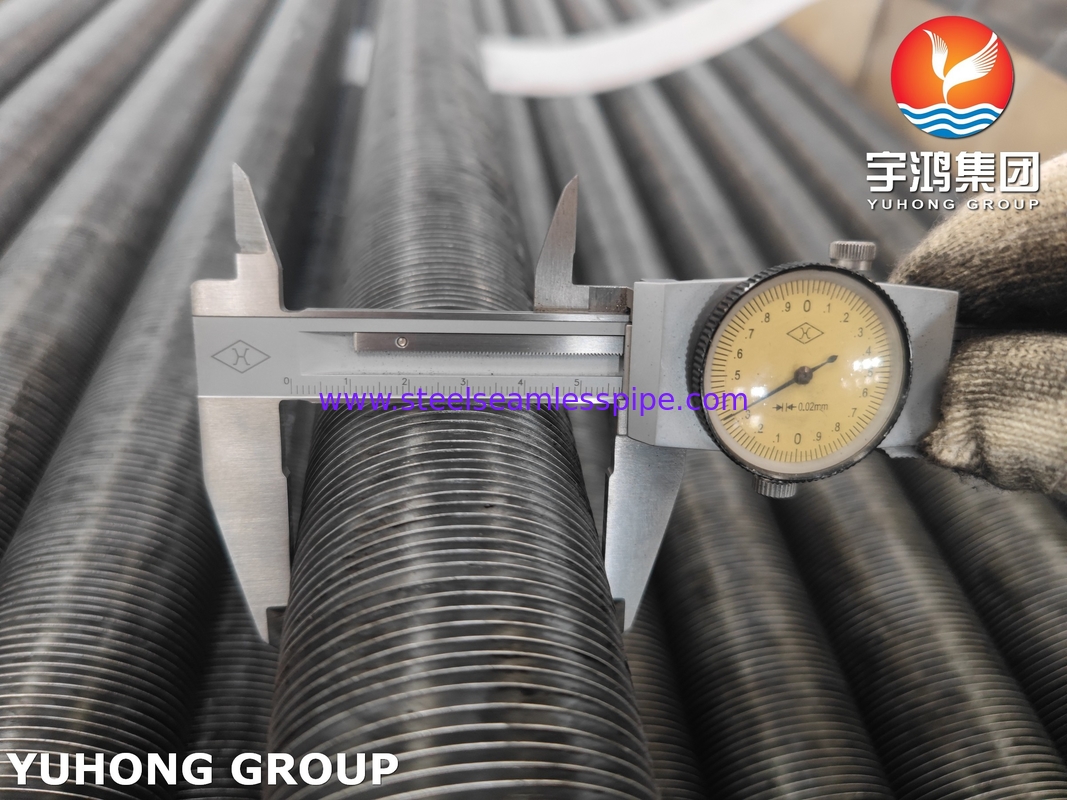

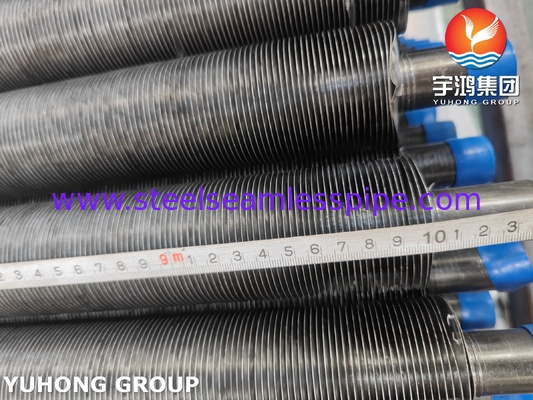

ASME SA209 TP304 Tubes en acier inoxydable à nageoires intégrées de type G avec nageoires en aluminium 1060
Le tube à nageoires intégrées est une sorte d'élément de transfert de chaleur amélioré à haut rendement. Ce produit se compose d'un tube de base en acier inoxydable 304 et de nageoires en aluminium.En incorporant les ailerons en aluminium dans les rainures préfabriquées à la surface du tube de base en acier inoxydable, une combinaison mécanique étroite du tube de base et des nageoires est obtenue.Cette structure combine la résistance à la corrosion de l'acier inoxydable avec les caractéristiques de haute résistance du procédé intégré, et est largement utilisé dans les équipements d'échange de chaleur à haute température, haute pression et environnements corrosifs.
Résistance à la corrosion: le tube de base en acier inoxydable et les nageoires résistent à l'acide, à l'alcali, aux salines et à l'oxydation à haute température, et ont une durée de vie allant de 15 à 20 ans.
Haute résistance mécanique: le procédé intégré garantit que les nageoires ne tombent pas sous haute pression (≤ 30 MPa) et en milieu de vibration.Le tube à nageoires deviendra de plus en plus ferme pendant l'utilisation.
Le tube à nageoires intégré de type G est combiné avec deux matériaux différents
Matériau du tube de base: acier au carbone, acier à faible alliage, acier inoxydable, laiton, cuivre, alliage cuivre-nickel, aluminium-bronze, alliage de nickel.
1Acier au carbone: A179, A192, SA210 Gr A1/C, A106 Gr B
2L'acier inoxydable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. cuivre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
SS304 Compositions chimiques
| Élément |
% présent |
| Le carbone (C) |
0.07 |
| Pour les métaux non métalliques |
17.50 à 19.50 |
| Manganèse (Mn) |
2.00 |
| D'autres composés |
1.00 |
| Phosphore (P) |
0.045 |
| Soufre (S) |
0.015b) |
| Nikkel (Ni) |
8.00 à 10.50 |
| L'azote (N) |
0.10 |
| Fer (Fe) |
Le solde |
SS304 Propriétés mécaniques
| Les biens immobiliers |
Valeur |
| Une force complète |
210 MPa |
| La preuve du stress |
210 min MPa |
| Résistance à la traction |
520 à 720 MPa |
| L'allongement |
45 min% |
Contrôle de la qualité pour les inspections et essais effectués sur les tubes à nageoires embarqués de type G
Inspection de la composition chimique
Test des propriétés mécaniques ((Teste de résistance à la traction, de résistance au rendement, d'allongement, d'éblouissement, d'aplatissement, de dureté, d'impact)
Épreuve de surface et de dimension
Épreuve non destructive
Test hydrostatique
Application du projet
Refroidisseur de gaz acide: Pour manipuler le gaz naturel ou le gaz de raffinerie contenant du H2S et du CO2 (comme l'unité d'hydrodésulfuration), l'acier inoxydable 316L est utilisé pour empêcher la corrosion des fosses.
Échange thermique de réacteur à haute température: pour refroidir les fluides de processus à haute température (≤ 600°C) lors du reformage catalytique et du craquage de l'éthylène, des tubes de base en acier inoxydable 310S sont sélectionnés.
Chaudière à chaleur résiduelle à turbine à gaz: pour récupérer la chaleur des gaz de combustion à 400 à 550 °C, les ailerons doivent résister à l'oxydation à haute température
Chauffe-eau d'alimentation des centrales nucléaires: Pour résister à l'oxydation par rayonnement, on utilise de l'acier inoxydable austénitique à faible teneur en carbone (tel que le 304L).
Refroidisseur d'eau de mer: l'acier inoxydable résiste à la corrosion des ions chlorure de l'eau de mer et les ailerons intégrés évitent le risque de fuite au niveau de la soudure.
