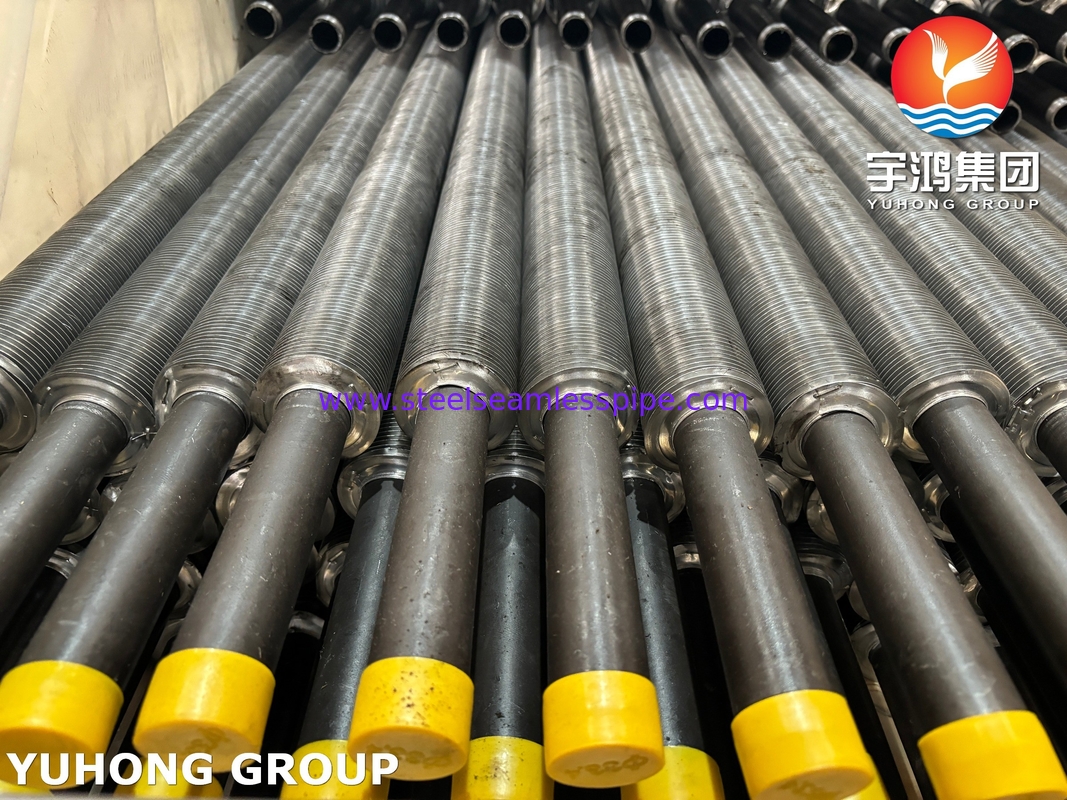

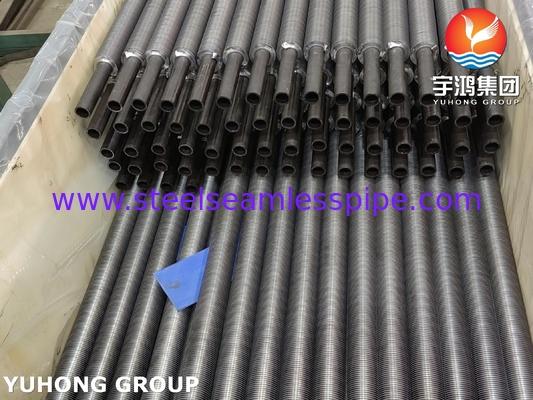

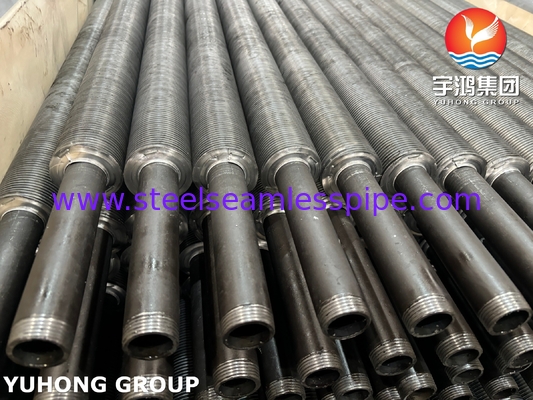

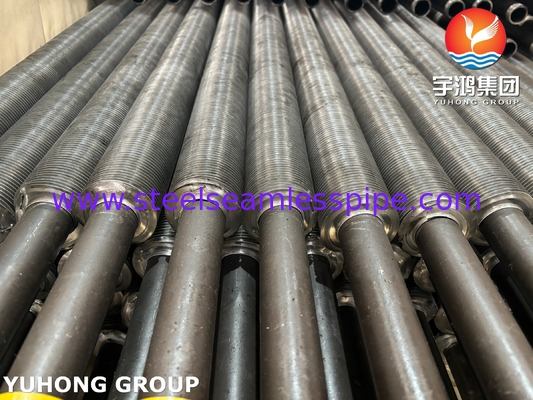

Tubes à aileron de type ASTM A179 L en acier au carbone pour échangeurs de chaleur et industrie
Résumé:
Dans un tube à nageoires de type "L" (également appelé tube à nageoires de pied "L"), les nageoires sont construites en enroulant en spirale le matériau de la nageoire autour d'un tube de base, d'où le nom de tube à nageoires enroulé en spirale.La base du tube de la nageoire est moulée en forme de "L"Cette conception fournit non seulement une base solide pour les nageoires, mais offre également une certaine protection contre la corrosion atmosphérique.
Les tubes à nageoires en L sont conçus pour un transfert de chaleur efficace. Leur forme trapézoïdale est formée lors du processus de calandrage, ce qui assure un débit de chaleur optimal en fixant étroitement les nageoires au tube,réduire au minimum la résistance thermiqueCette conception maintient un espacement uniforme des nageoires pour une performance thermique efficace.
Les principales caractéristiques sont les suivantes:
Résistance à haute température: résiste à des températures allant jusqu'à 230°C sans corrosion atmosphérique ni stress thermique.
Protection contre la corrosion: la zone de contact entre les bandes de nageoires et la surface du tube protège la paroi du tube de la corrosion atmosphérique.
Conception rentable: Cette configuration de type L est plus économique que d'autres conceptions telles que LL, KL ou G-embedded.
Le tube à nageoires de type L fournit la zone de contact entre la bande de nageoires et la surface du tube, protégeant ainsi la paroi du tube de la corrosion atmosphérique.
Le tube peut résister à des températures allant jusqu'à 150°C et ne présente aucun risque de corrosion atmosphérique ou de stress thermique.
Matériau du tube de base:
Acier inoxydable, acier au carbone, alliage de cuivre,alliage d'acier (pas de limite théorique)
Pour l'application de la norme ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
La norme ASTM B111 C70600 C44300 C68700 C71500 est appliquée à tous les types de produits.
Matériau des nageoires:Aluminium, cuivre
A179 Composition chimique
| Élément |
A/SA 179 |
| C |
0.06 à 0.18 |
| Nom de l'entreprise |
0.27 à 0.63 |
| P |
≤ 0,035 max |
| S |
≤ 0,035 max |
Propriétés du matériau ASTM A179
|
Élément
|
A/SA 179
|
|
Résistance à la traction KSI (MPa)
|
47 (325)
|
|
Résistance au rendement KSI (MPa)
|
47 (325)
|
|
L'allongement min. %
|
35
|
Matériau équivalent:
| Grade |
Pour l'utilisation des appareils électroménagers |
| N° de la NUE |
Résultats de l'enquête |
| Ancien britannique |
Je vous en prie. |
CFS 320 |
| Allemand |
Je ne veux pas. |
1629 / 17175 |
| Numéro |
1.0309 / 1. Je vous en prie.0305 |
| Belgique |
629 |
| JIS japonais |
D3563 ou G3461 |
| Français |
A49 à 215 |
| italien |
5462 |
Applications:
Échangeurs de chaleur dans les centrales électriques
Systèmes de condensation de vapeur
Industrie chimique et pétrochimique
Les usines de transformation alimentaire et les technologies de réfrigération
Industrie (aciéries, incinérateurs, installations de compression de gaz)
